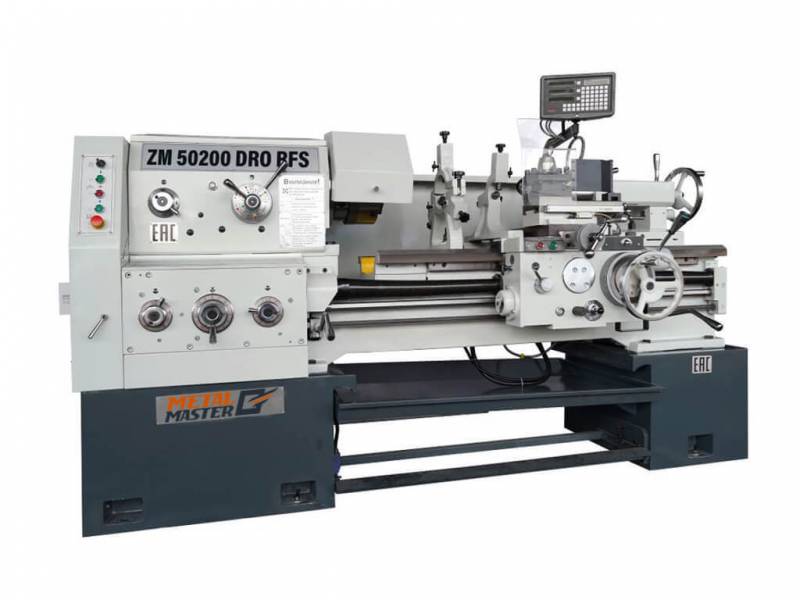

Токарно-винторезный станок Metal Master ZM 50200 DRO RFS

Станок Metal Master ZM 50200 DRO RFS обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

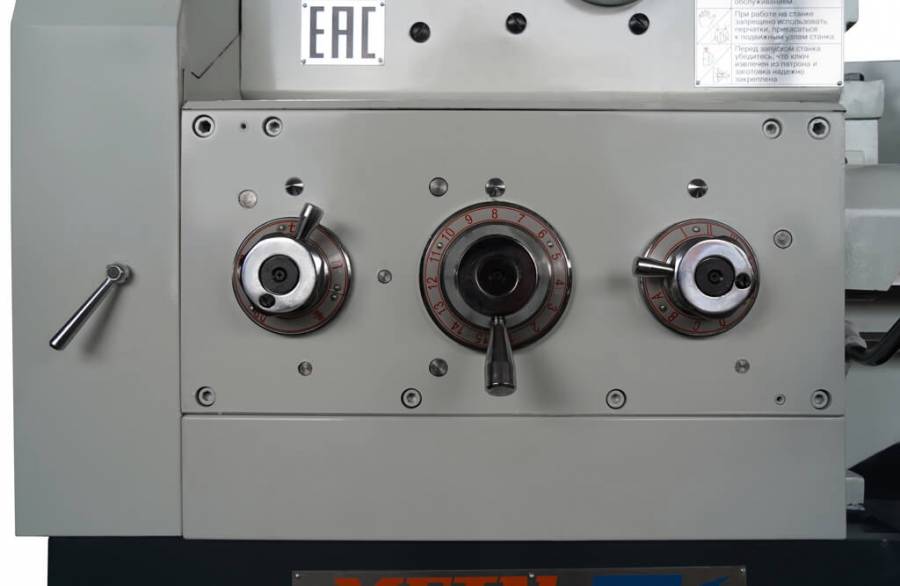

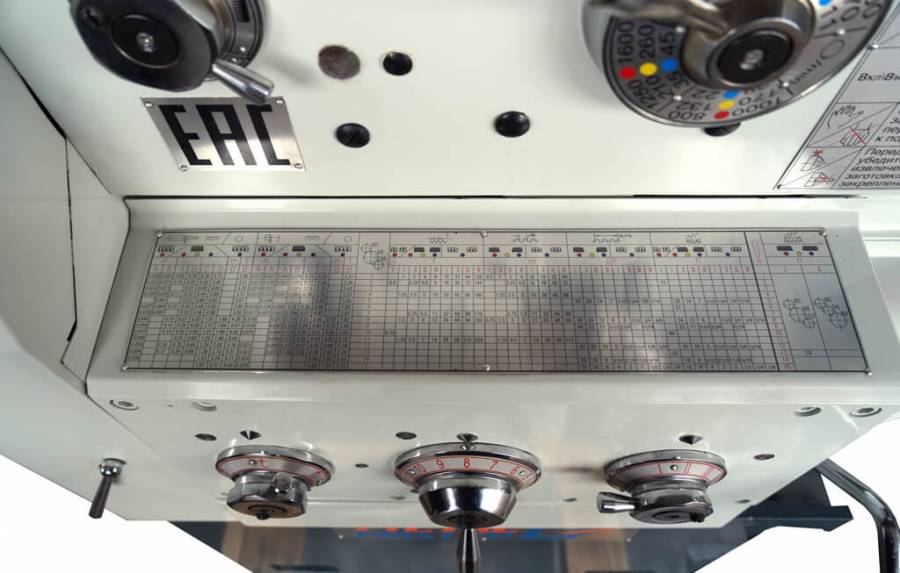

Станок имеет удобную и понятную таблицу резьб и подач. Выбор шага резьб и подач осуществляется с помощью переключения рычагов.

В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.

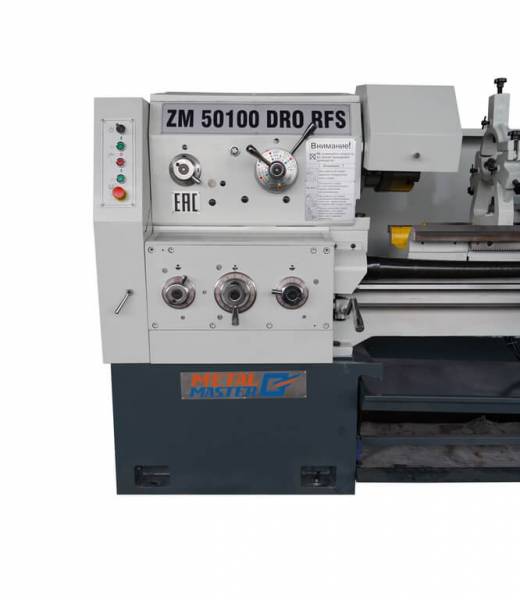

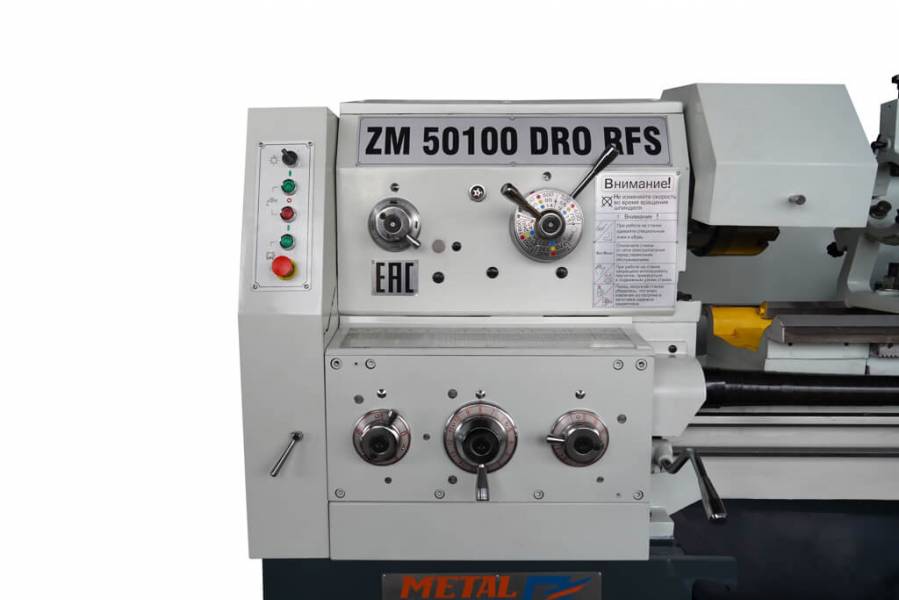

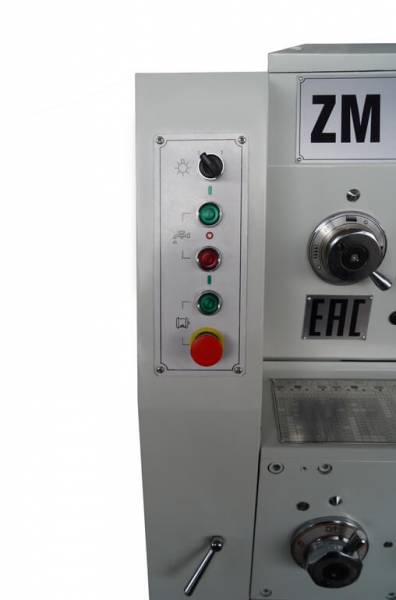

На шпиндельной бабке станка расположены кнопки включения и выключения подачи СОЖ, кнопка включения станка и грибок аварийной остановки.

Внутренний диаметр шпинделя составляет 82 мм.

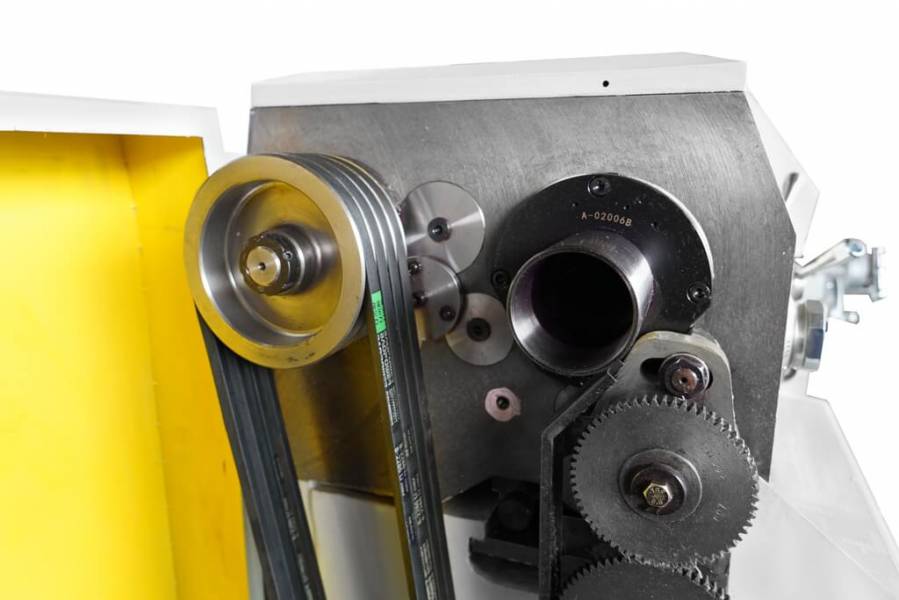

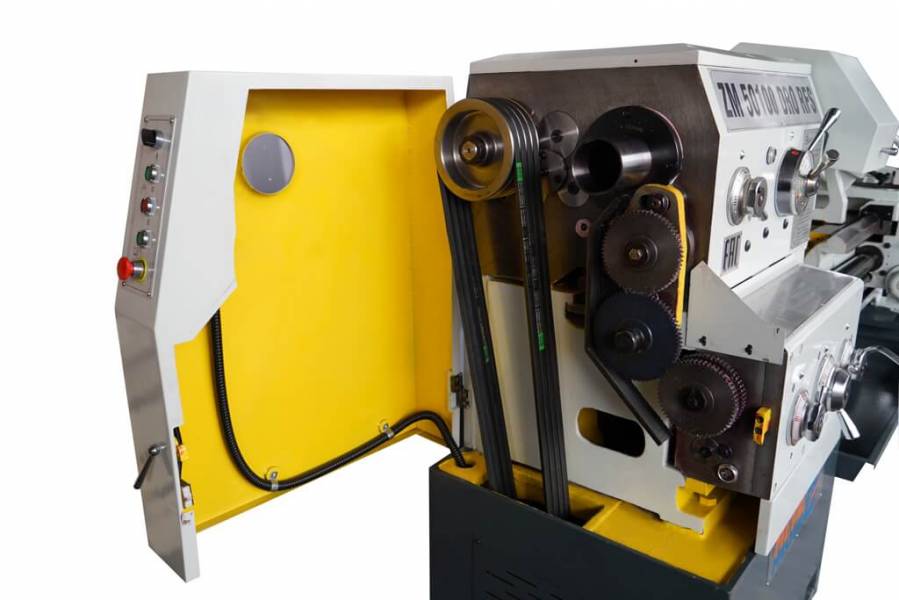

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Отличительной особенностью станка является наличие металлических шестерней, обладающих высоким ресурсом и повышенной износостойкостью.

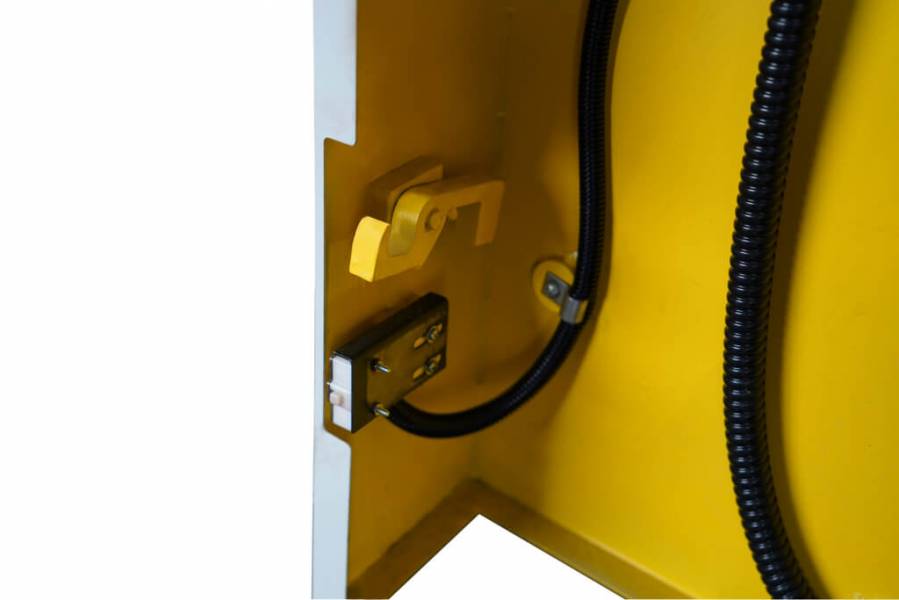

Защитная крышка шпиндельной бабки оснащена концевым выключателем.

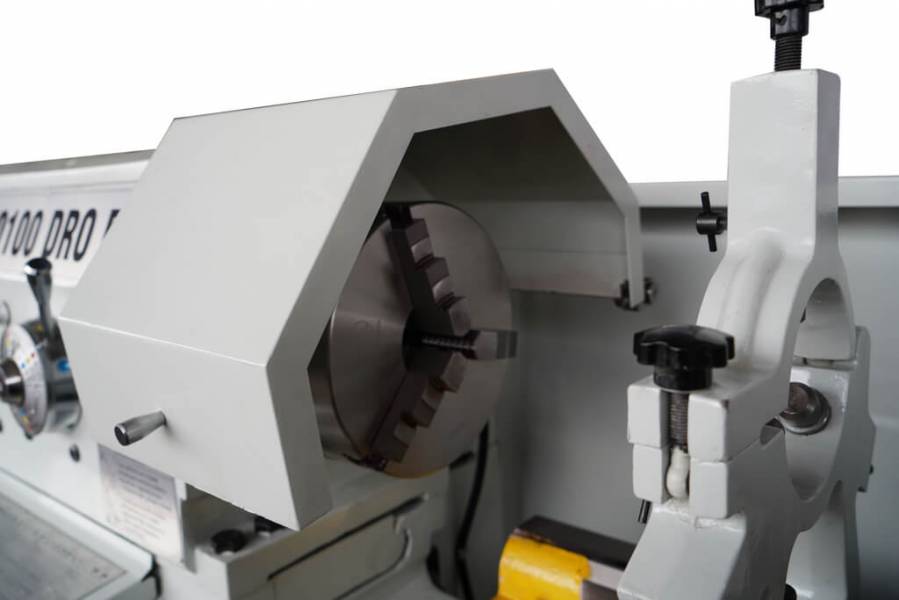

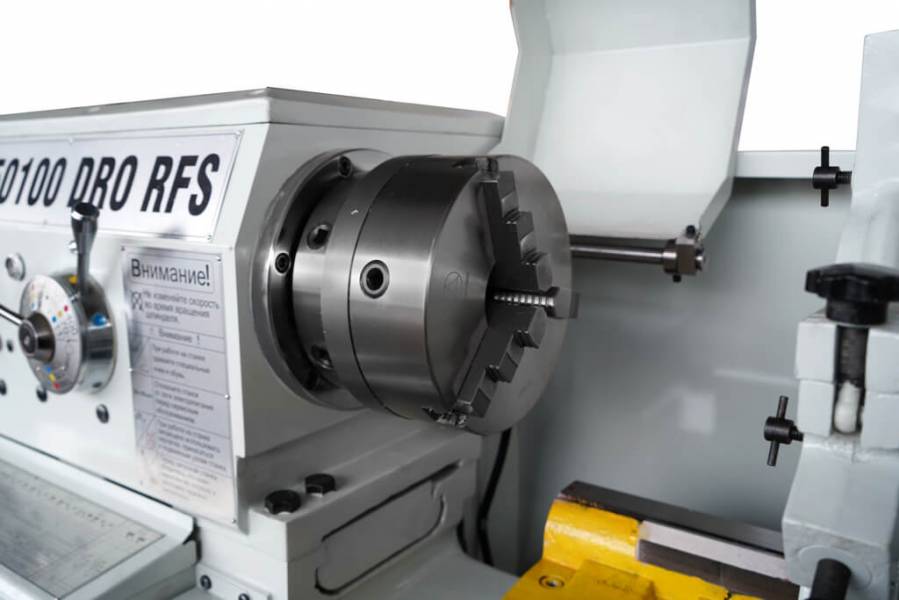

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте. Защитный кожух патрона оснащен концевым выключателем.

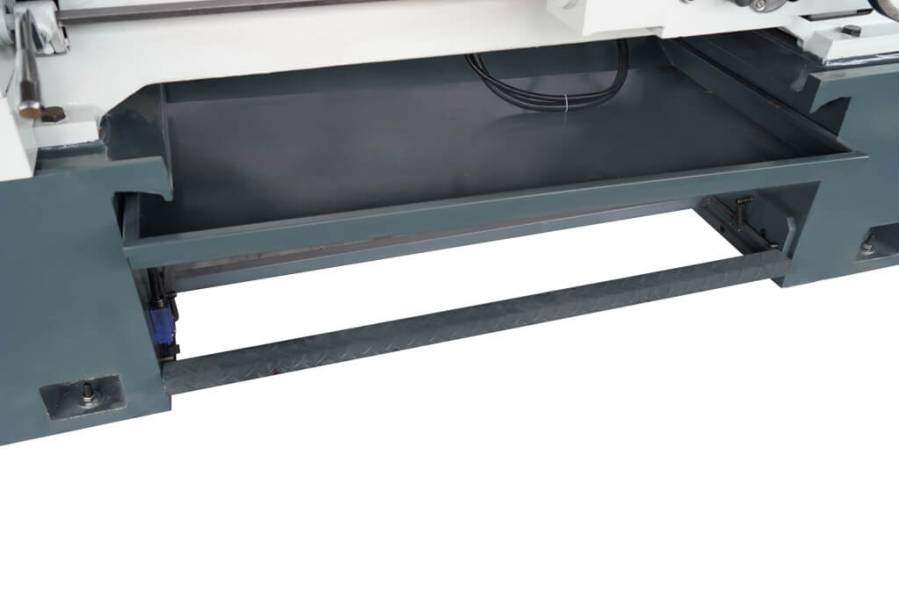

В своей стандартной комплектации станок оснащен ножным тормозом.

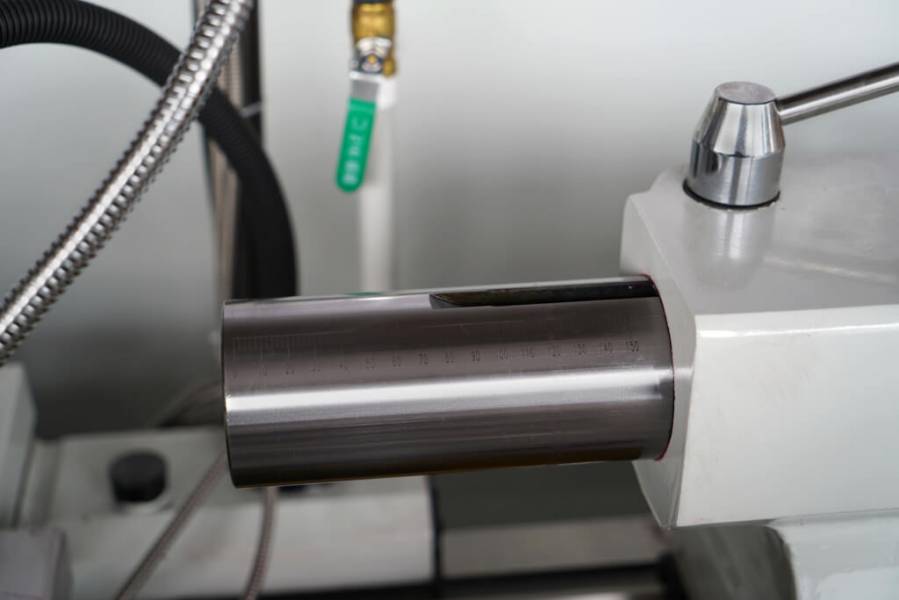

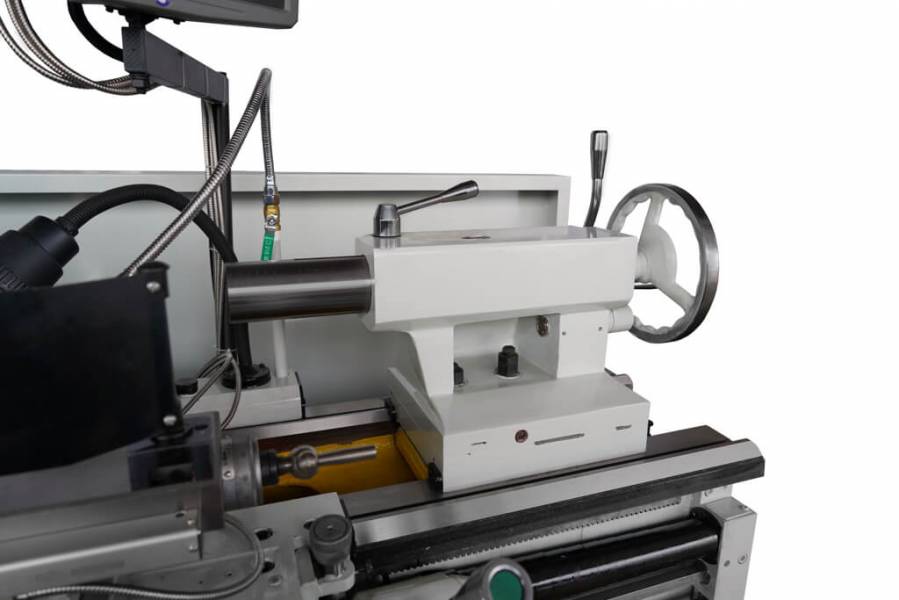

Вылет пиноли задней бабки – 150 мм.

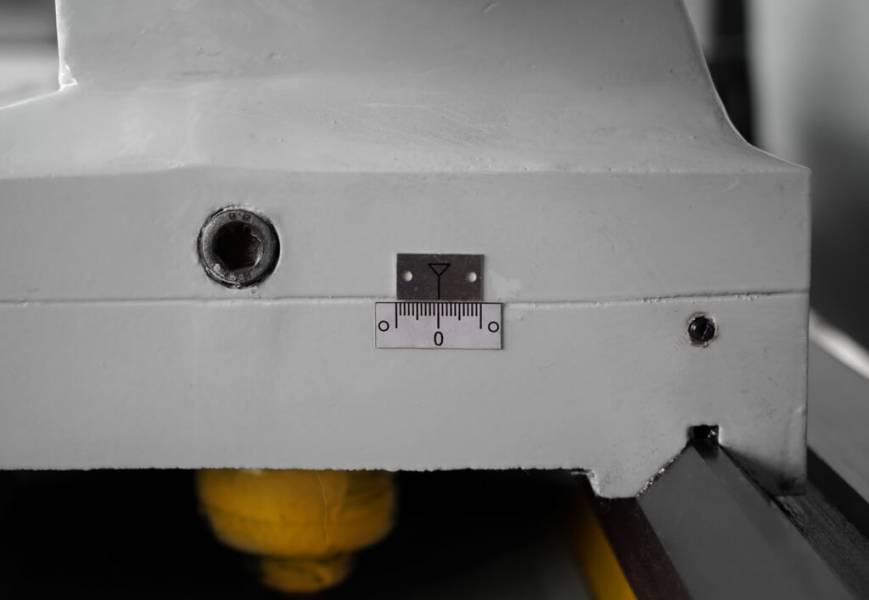

Поперечное смещение задней бабки составляет ±10 мм.

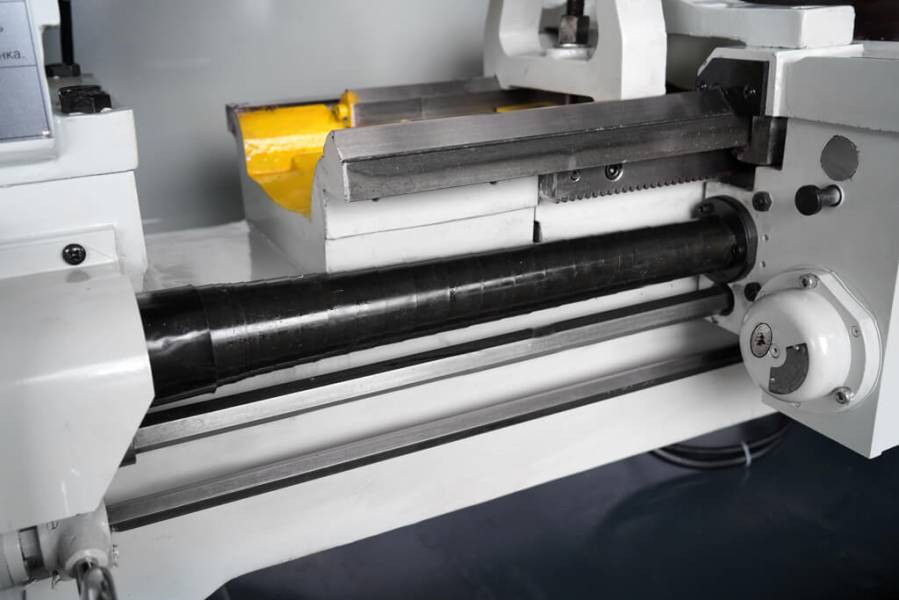

На ходовой винт смонтирован телескопический защитный кожух для защиты от стружки.

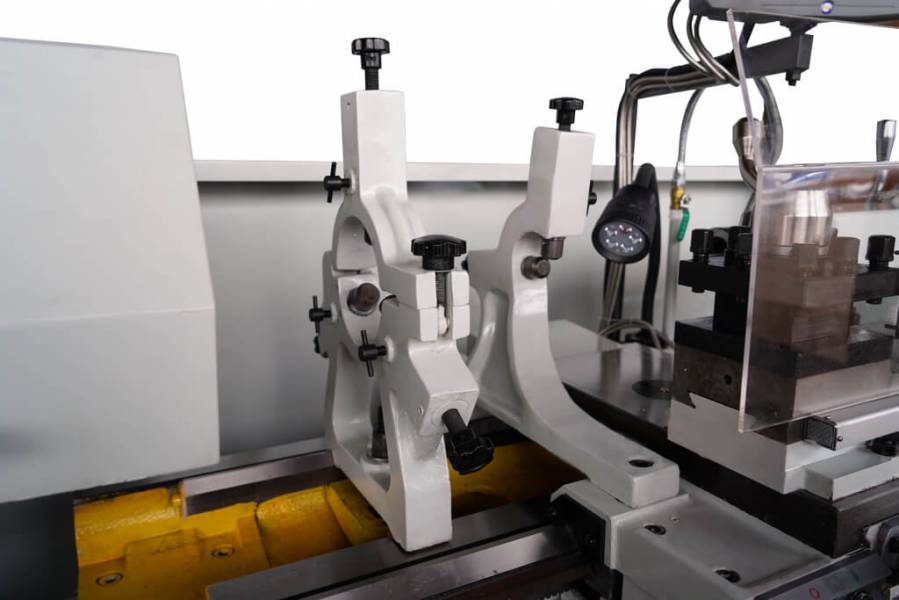

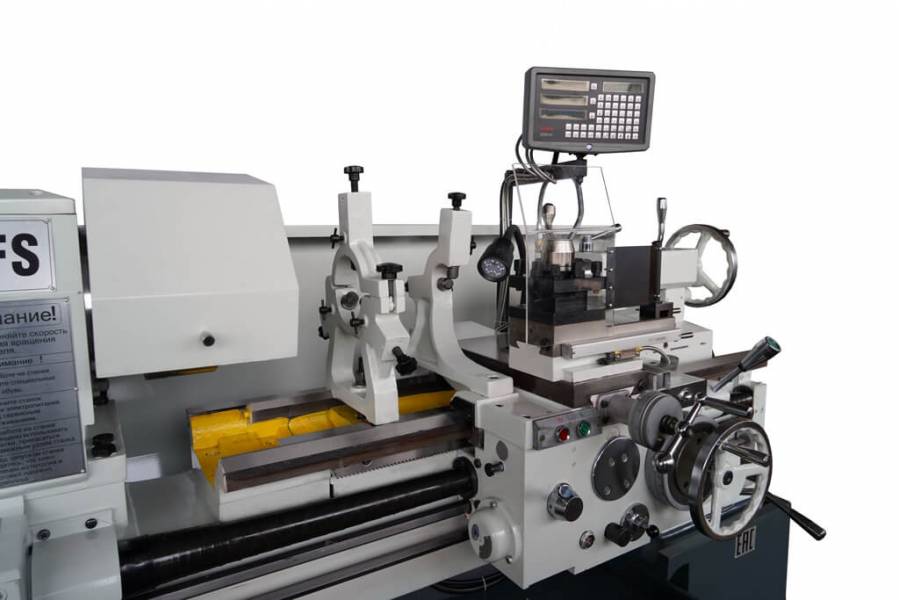

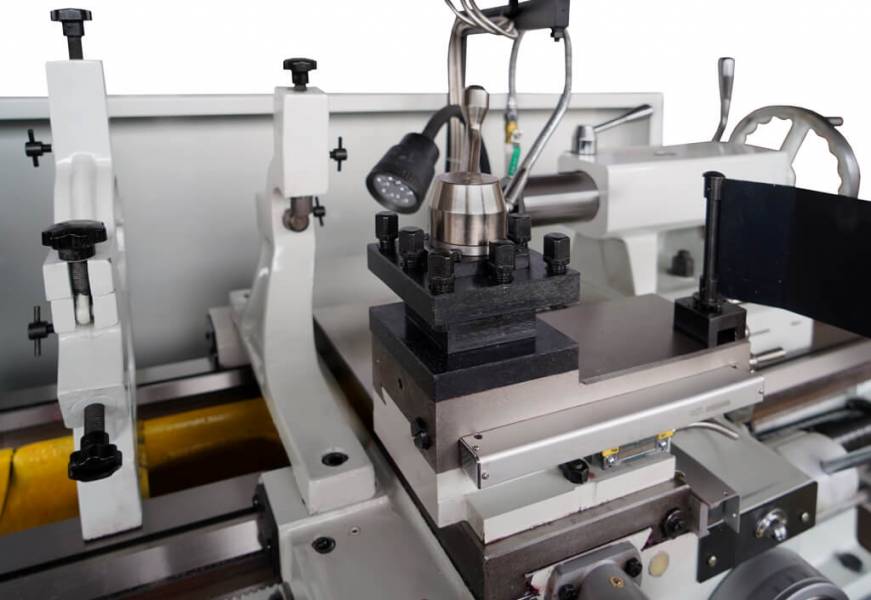

Станок «в базе» комплектуется подвижным и неподвижным люнетами.
Диапазон подвижного люнета 20~80 мм
Диапазон неподвижного люнета 20~130 мм.

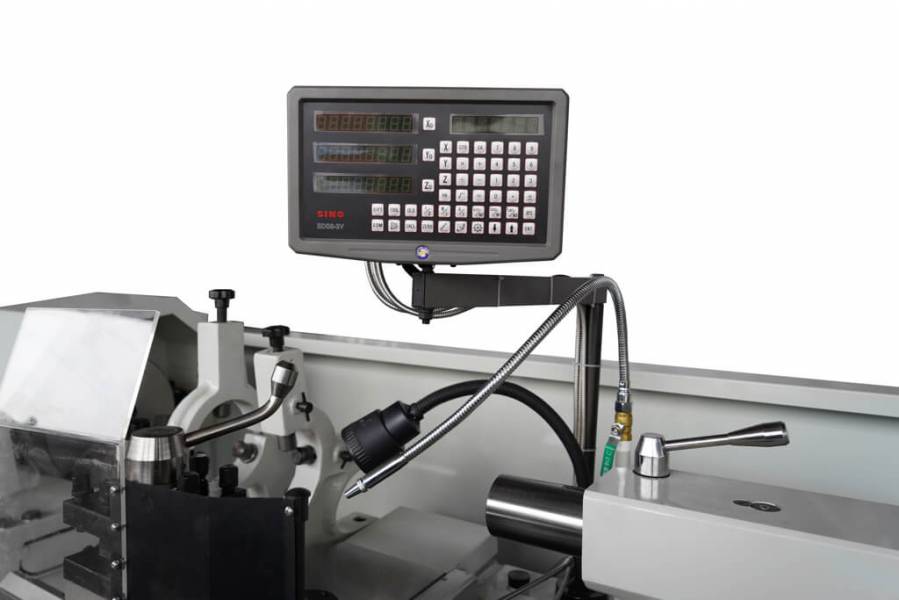

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 5 микрон. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

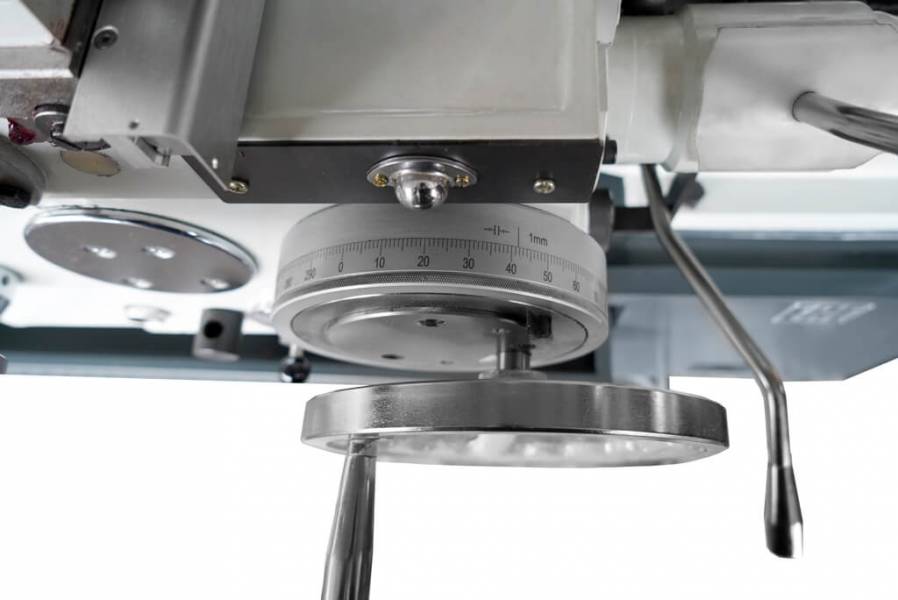

Цена деления лимба продольной подачи составляет 1 мм.

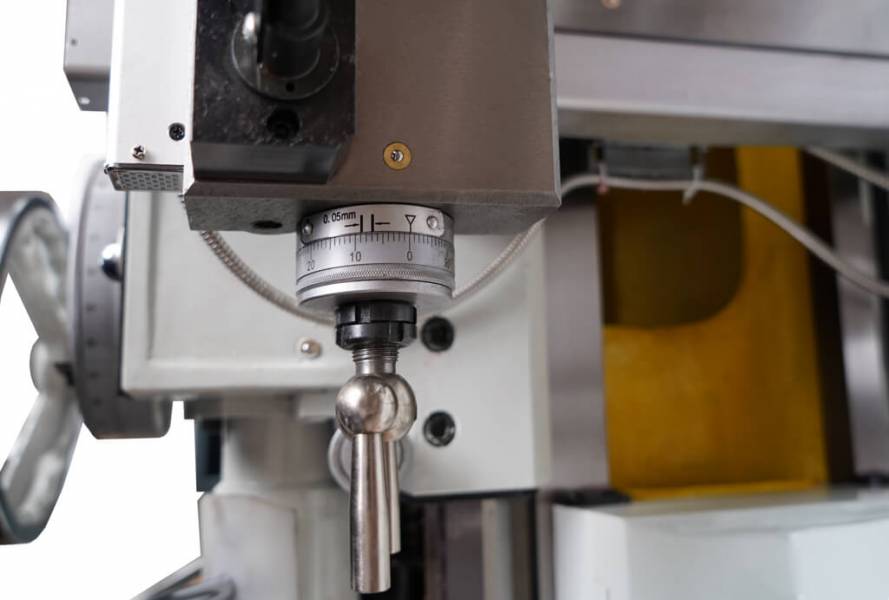

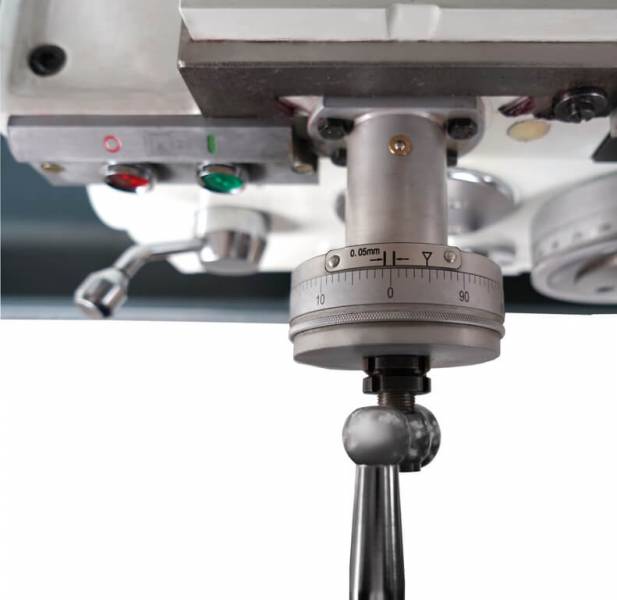

Цена деления лимба поперечной подачи составляет 0,05 мм.

Цена деления лимба тонкой продольной подачи – 0,05 мм.

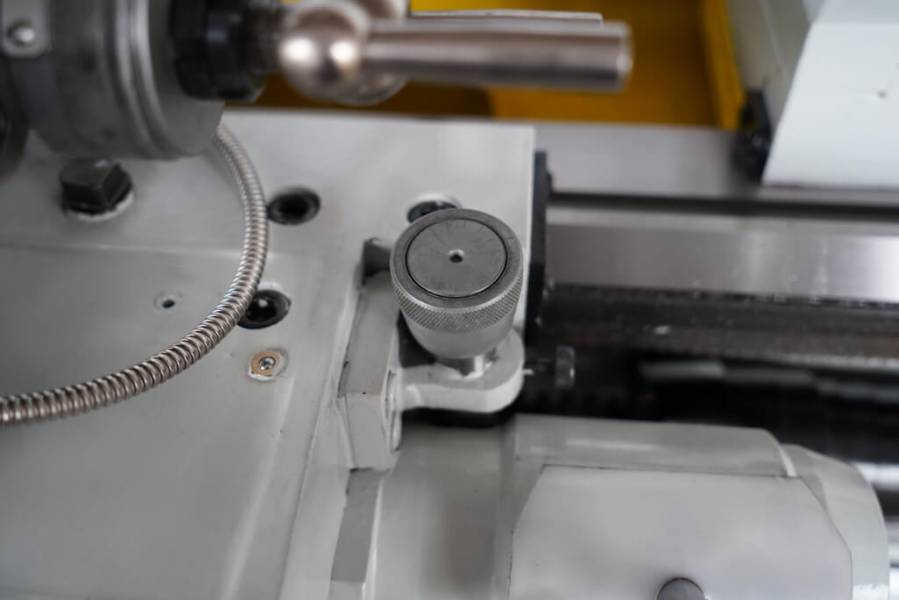

Для удобства нарезания резьбы станок оснащен резьбоуказателем.

Все подвижные части станка оснащены тавотницами.

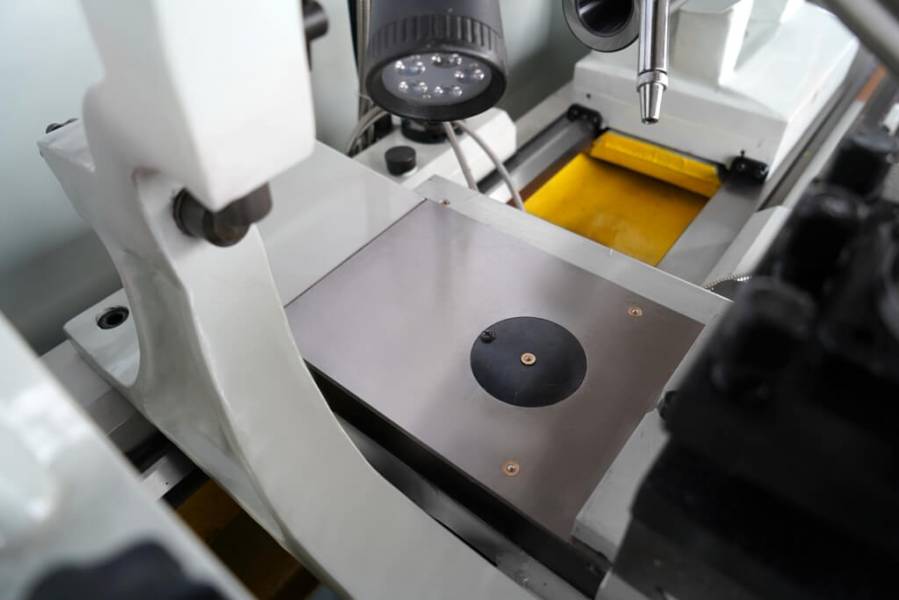

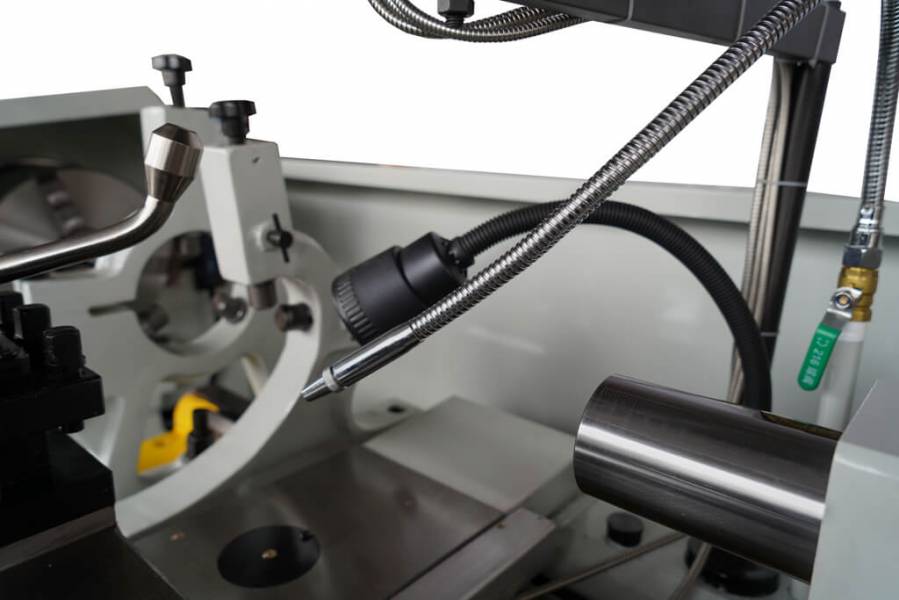

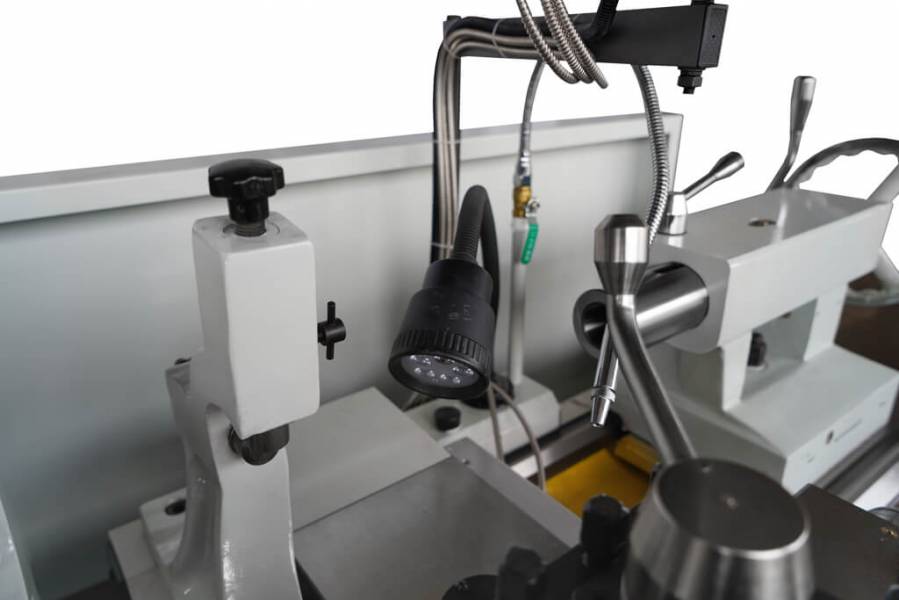

Станок укомплектован системой подачи СОЖ, а также светильником местного освещения.

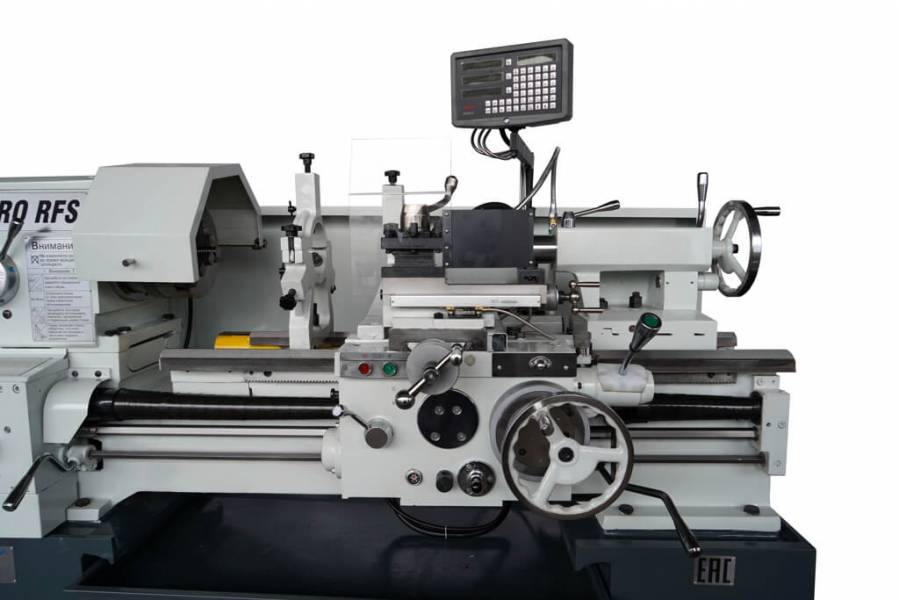

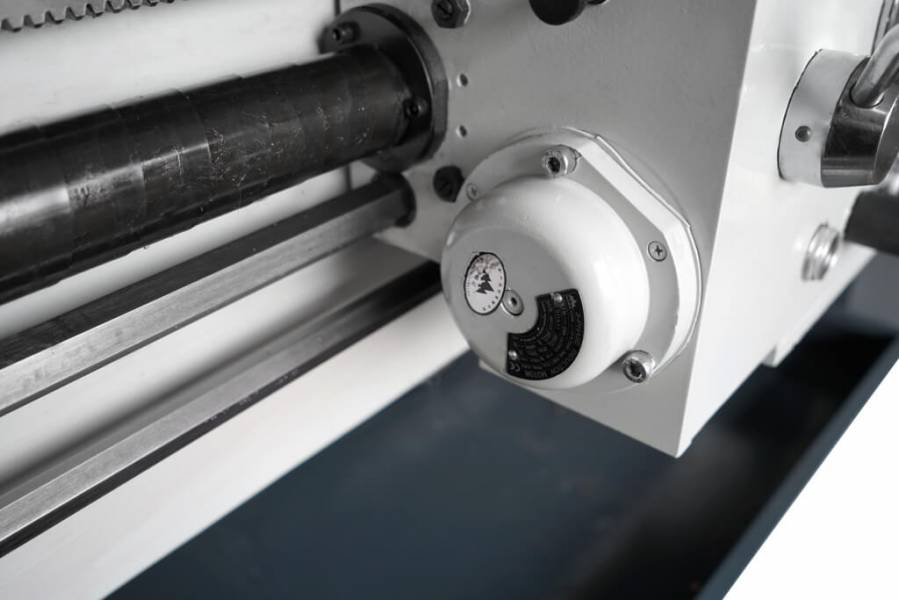

В левой части суппорта расположен двигатель ускоренной подачи суппорта.

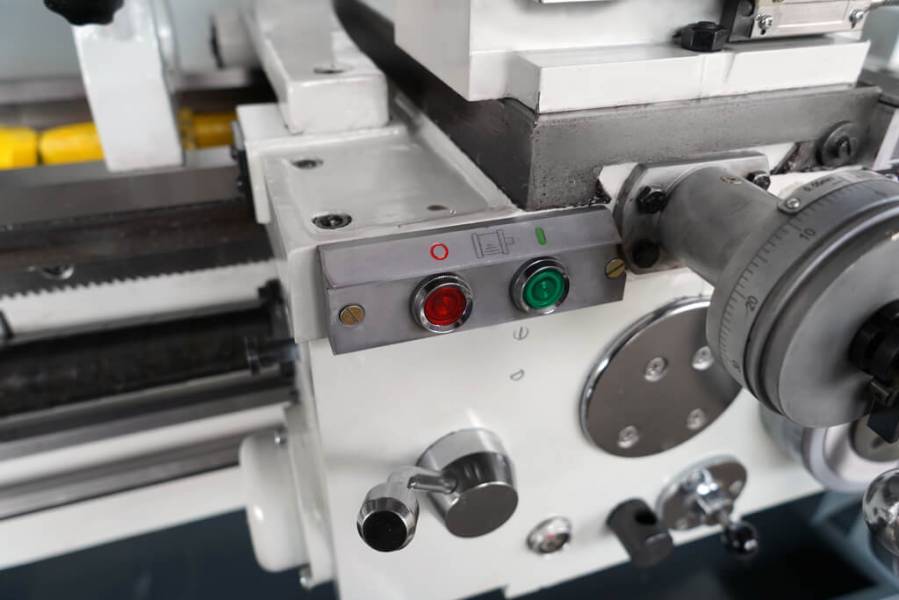

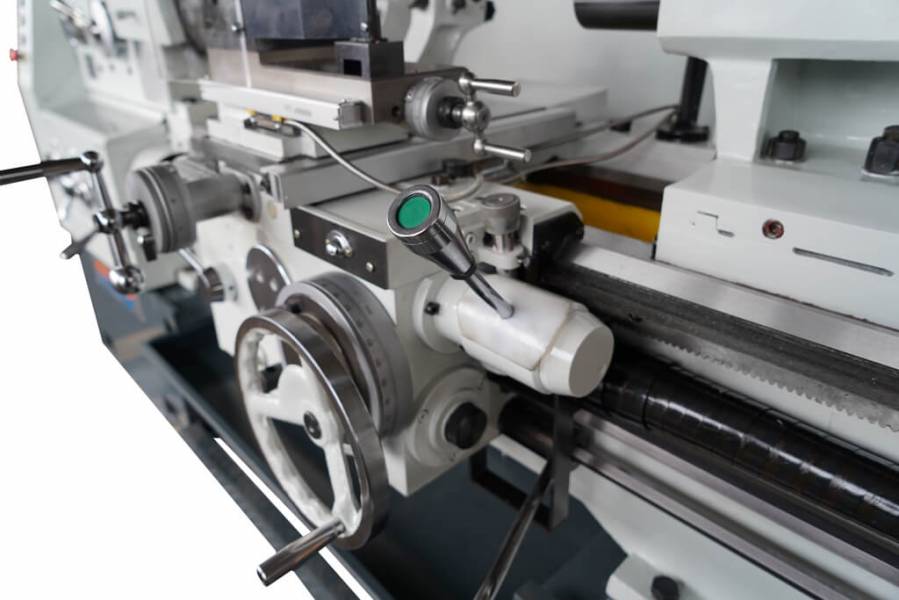

С противоположной стороны суппорта находится рычаг включения ускоренного продольного и поперечного перемещения.

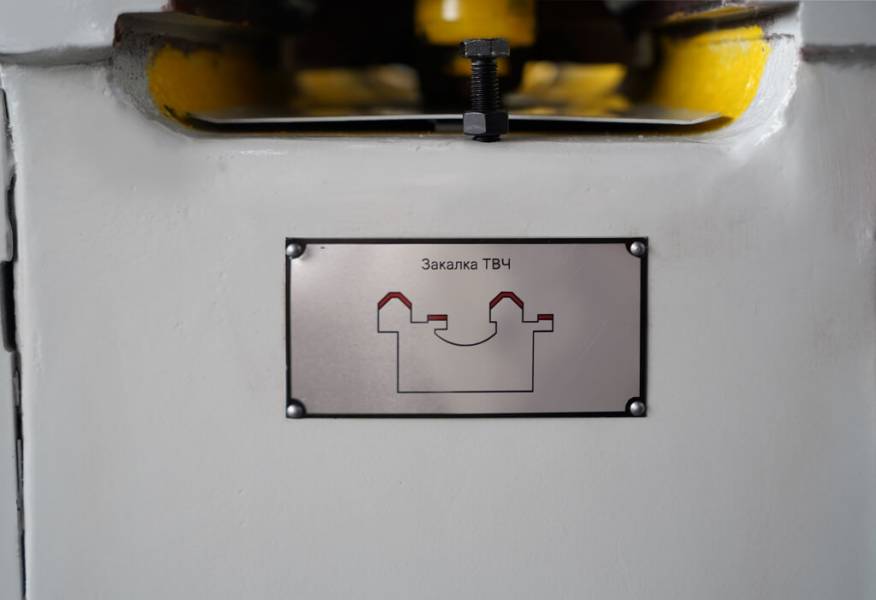

Направляющие станины закалены током высокой частоты и имеют твердость 48-52 HRC.

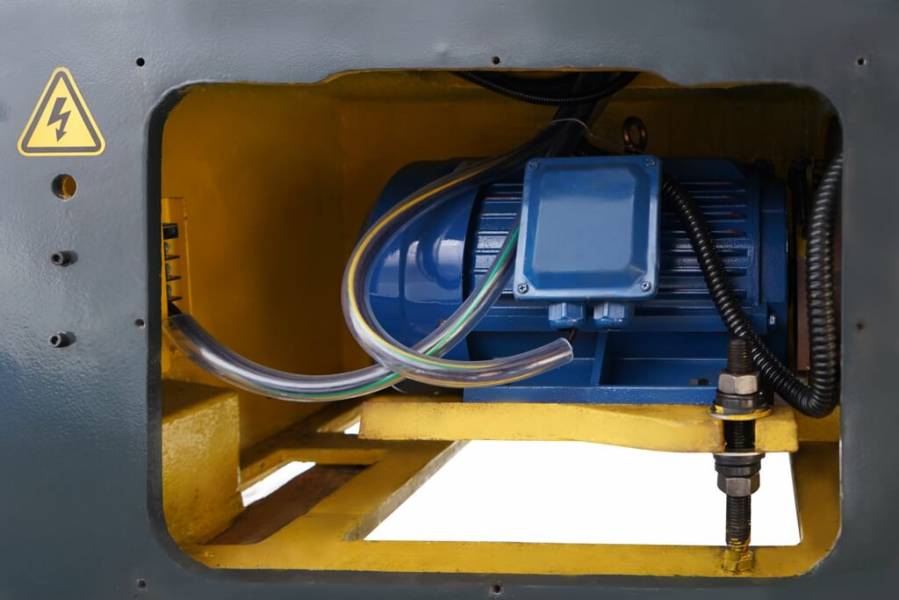

Станок оснащен надежным двигателем мощностью 7,5 кВт.

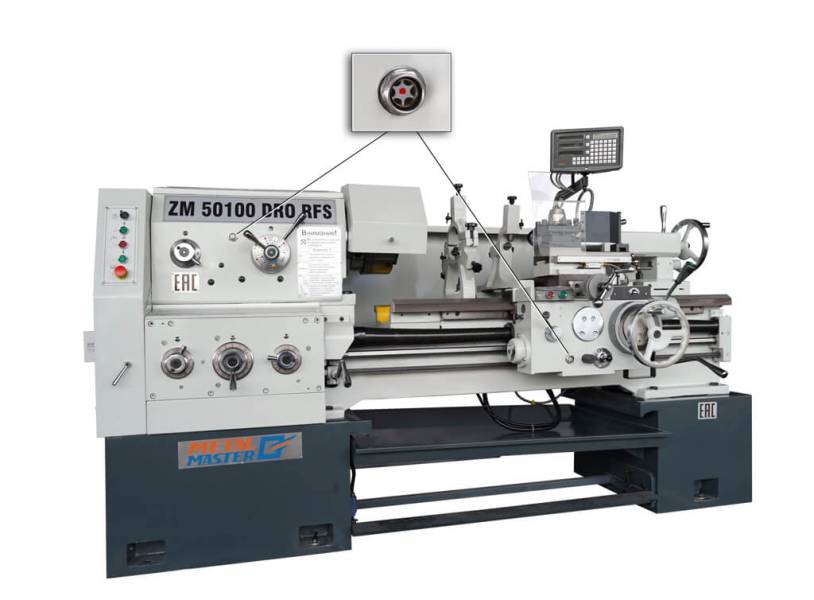

Токарный станок ZM 50200 DRO RFS оснащен маслоуказательными окошками для оперативного контроля уровня масла.

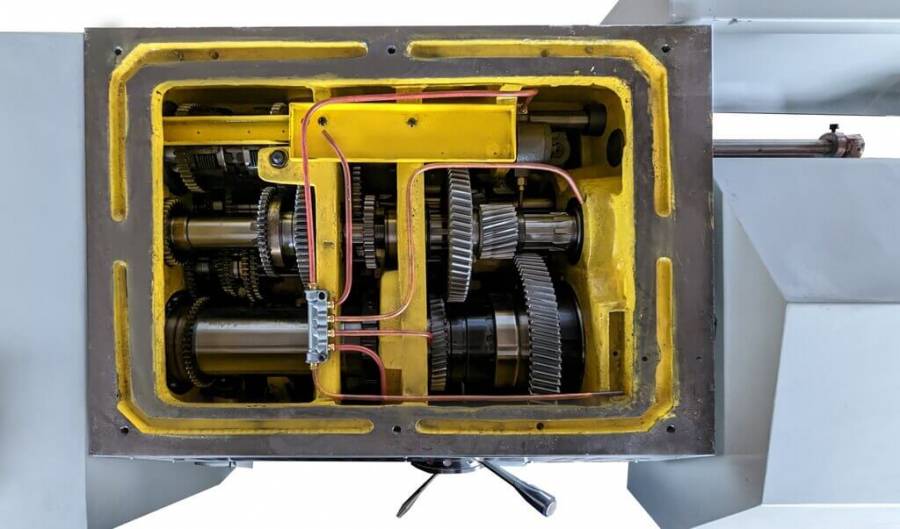

24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

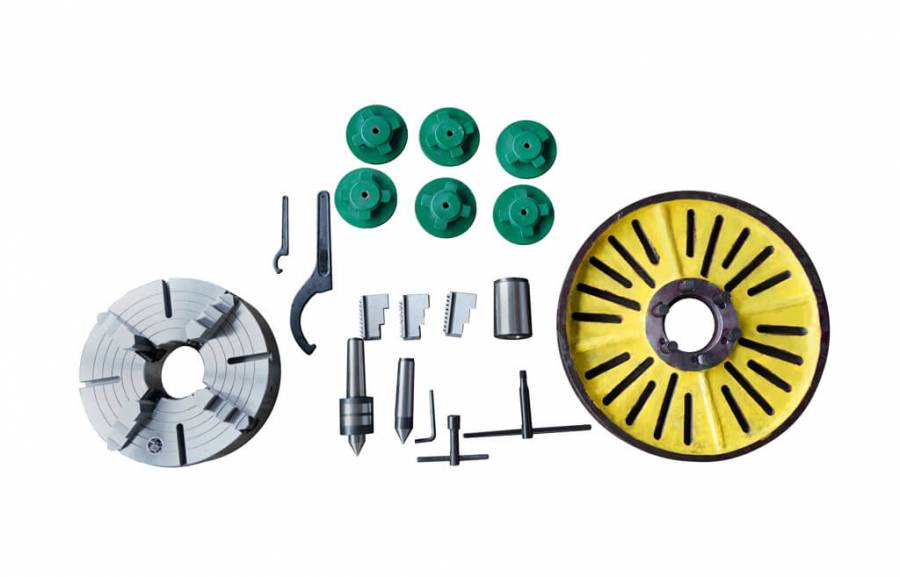

В ЗИП входят 4-кулачковый патрон, обратные каленые кулачки, вращающийся и не вращающийся упорные центра, конус-переходник, планшайба, набор ключей, опоры и руководство по эксплуатации на русском языке.
