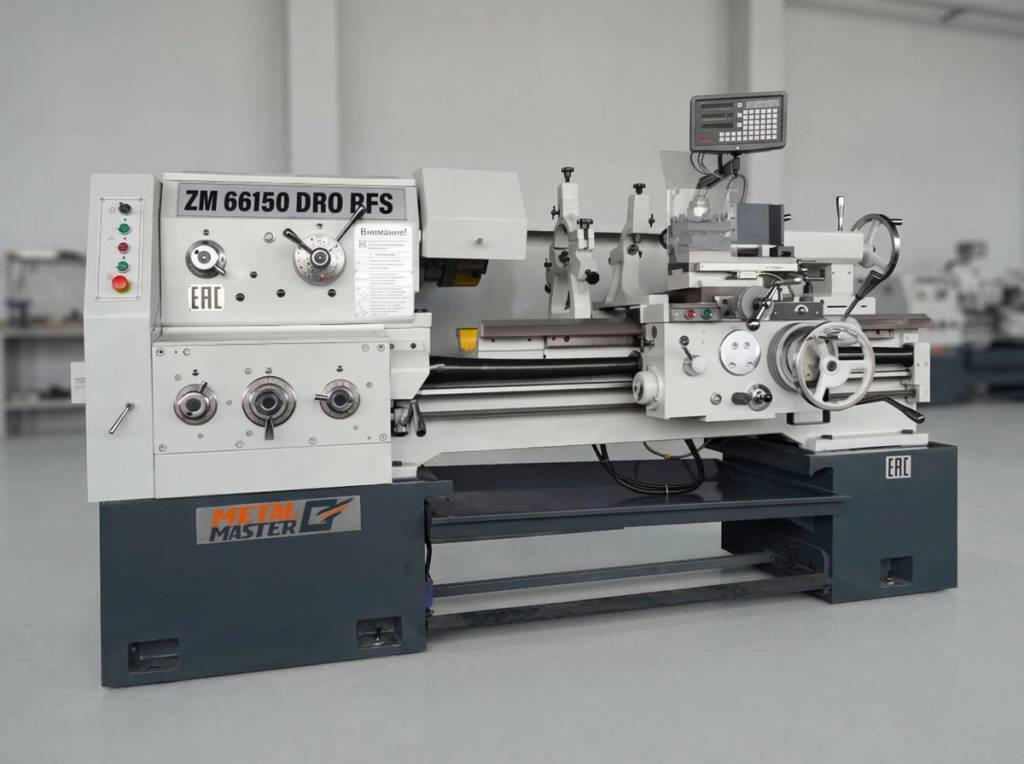

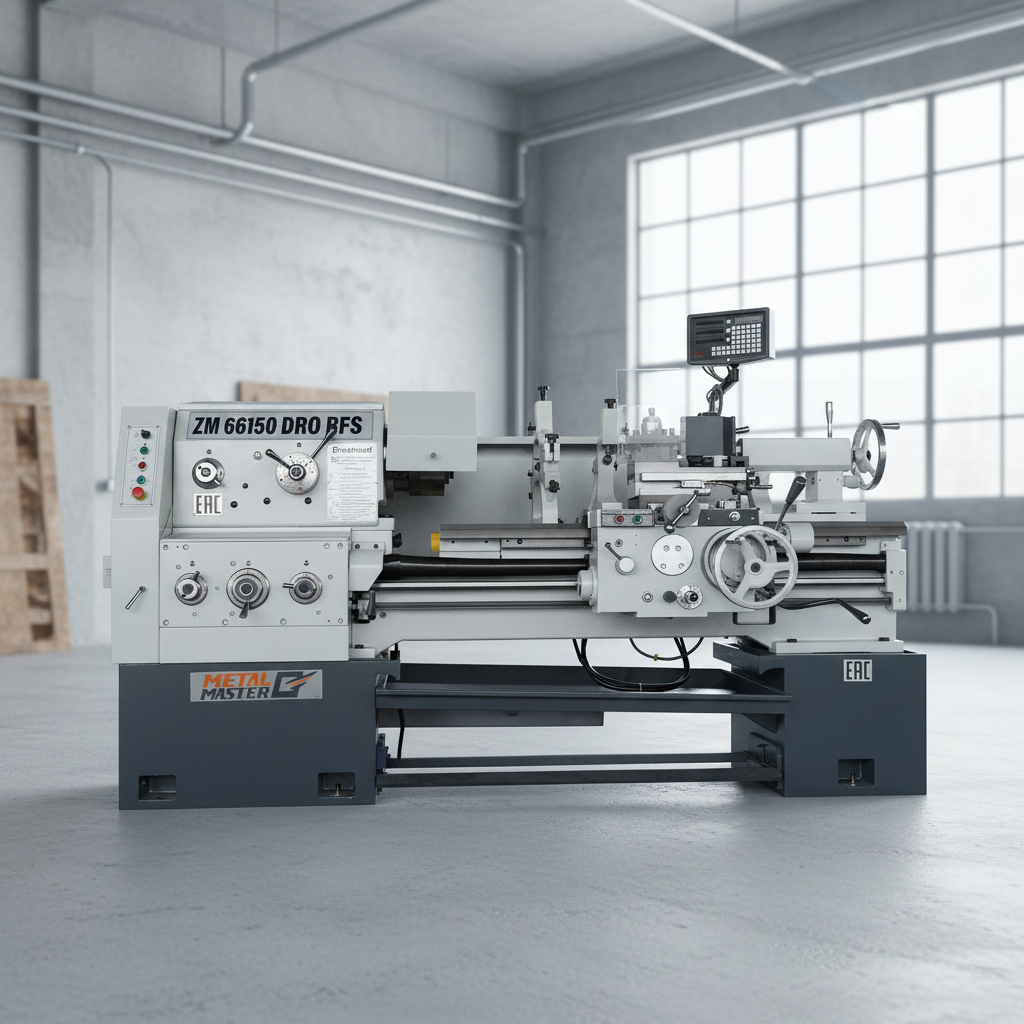

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

Сегодня этот товар купили 4 человека
Сейчас этот товар смотрят 4 человека
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
2 746 128 руб.
В наличии
Нашли дешевле?
Доставка по РФ
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal Master ZM 66150 DRO RFS
  • Промышленные, Metal MasterZM 66150 DRO RFS
Технические характеристики
МодельZM 66150 DRO RFS
Макс. диаметр обработки над станиной, мм660
Макс диаметр обработки над суппортом, мм435
Макс. диаметр обработки над выемкой в станине (ГАП), мм820
Длина выемки в станине, мм240
Расстояние между центрами, мм1500
Ширина станины, мм390
Диаметр сквозного отверстия шпинделя, мм105
Торец шпинделяCam lock D11
Конус шпинделяMetic #120(1:20)
Количество передач12
Диапазон скоростей шпинделя, об/мин16~1200
Диапазон нарезаемых метрических резьб, мм1~14
Диапазон нарезаемых дюймовых резьб, ниток на дюйм2~28
Диапазон нарезаемых модульных резьб0.5~7
Диапазон нарезаемых питчевых резьб56~4 Dp
Диапазон автоматической продольной подачи, мм/об0.063~2.52 (65 видов)
Диапазон автоматической поперечной подачи, мм/об0.027~1.07 (65 видов)
Быстрый продольный холостой ход суппорта, м/мин4,5 (50 Гц)
Быстрый поперечный холостой ход суппорта, м/мин1,9 (50 Гц)
Шаг ходового винта, мм12
Макс. сечение резца, мм25х25
Макс. угол поворота верхней салазки суппорта±90°
Макс. ход верхней салазки суппорта, мм145
Макс. ход поперечной салазки суппорта, мм360
Диаметр пиноли задней бабки, мм75
Макс. ход пиноли задней бабки, мм150
Конус пиноли задней бабкиМТ 5
Мощность двигателя, кВт7,5
Напряжение, В380
Масса нетто, кг3050
Масса брутто, кг3550
Габаритные размеры (ДхШхВ), мм3200х1080х1550
Размеры упаковки (ДхШхВ), мм3250х1150х1900
Видеообзор
Видеообзор станка
Описание

Описание станка Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

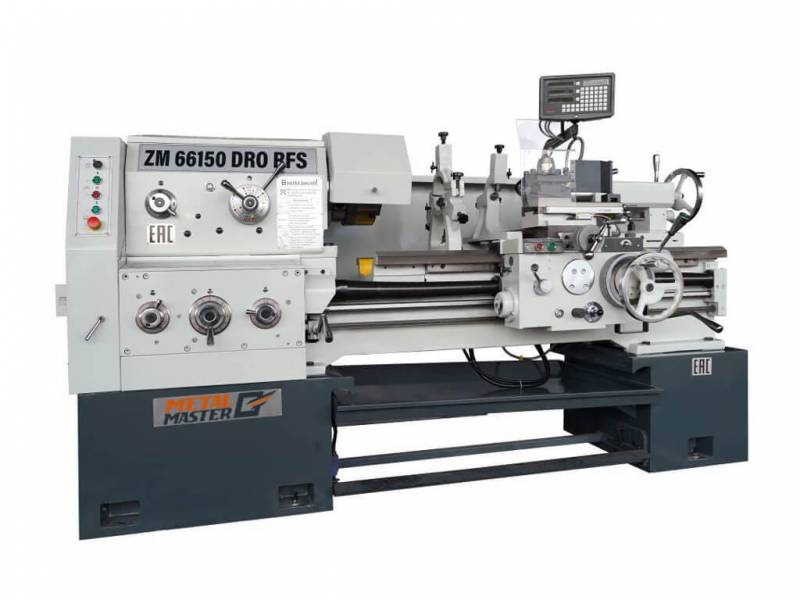

Metal Master ZM 66150 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб.

Особенности:

  • Массивная литая станина из серого чугуна;
  • Массивная чугунная тумба;
  • Удобная эргономичная конструкция;
  • Система быстрого перемещения суппорта (RFS);
  • Мощный и надежный двигатель 7.5 кВт;
  • Широкий диапазон нарезаемых резьб;
  • Многоступенчатая коробка передач;
  • Увеличенный диаметр проходного отверстия – 105 мм;
  • Трехосевое УЦИ;
  • Расширенная базовая комплектация.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

Станок Metal Master ZM 66150 DRO RFS обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

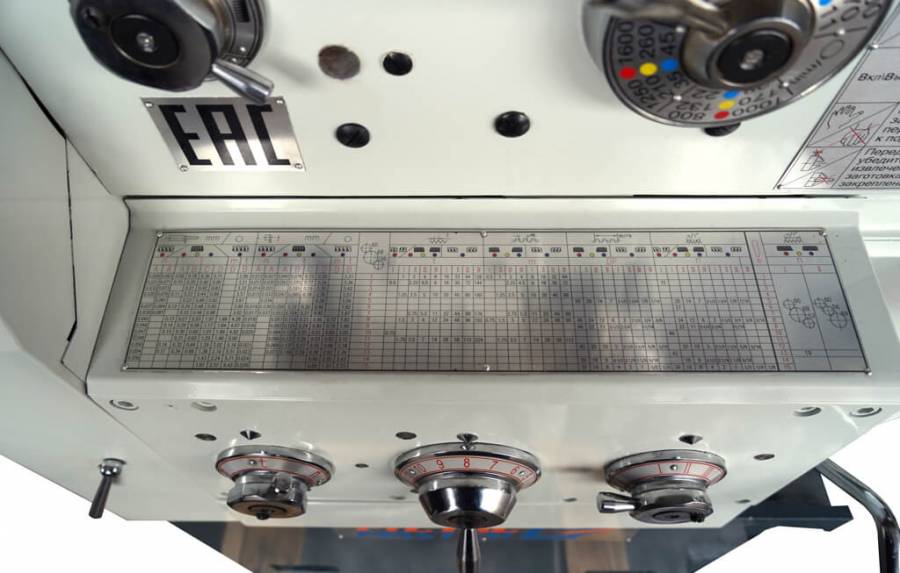

Станок имеет удобную и понятную таблицу резьб и подач. Выбор шага резьб и подач осуществляется с помощью переключения рычагов.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

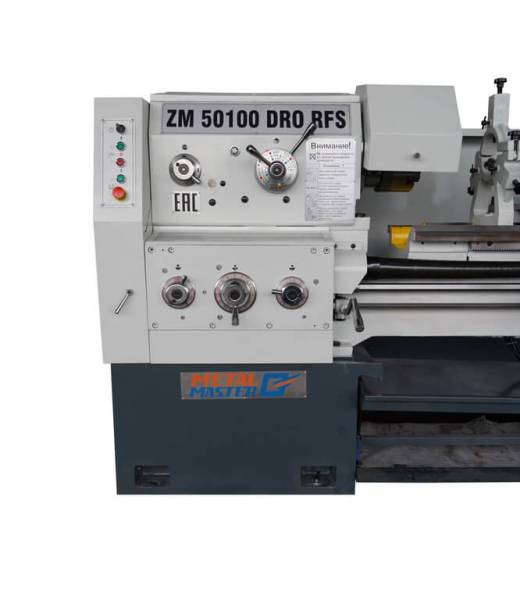

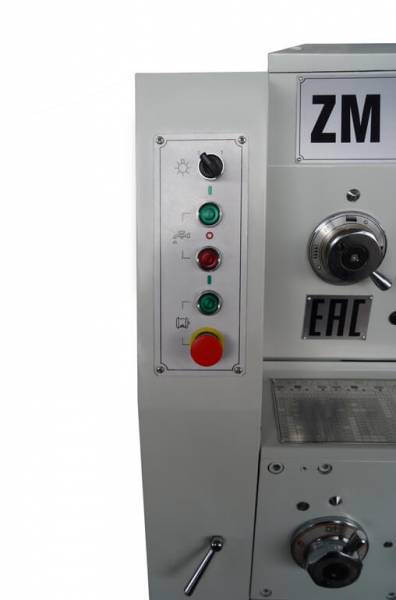

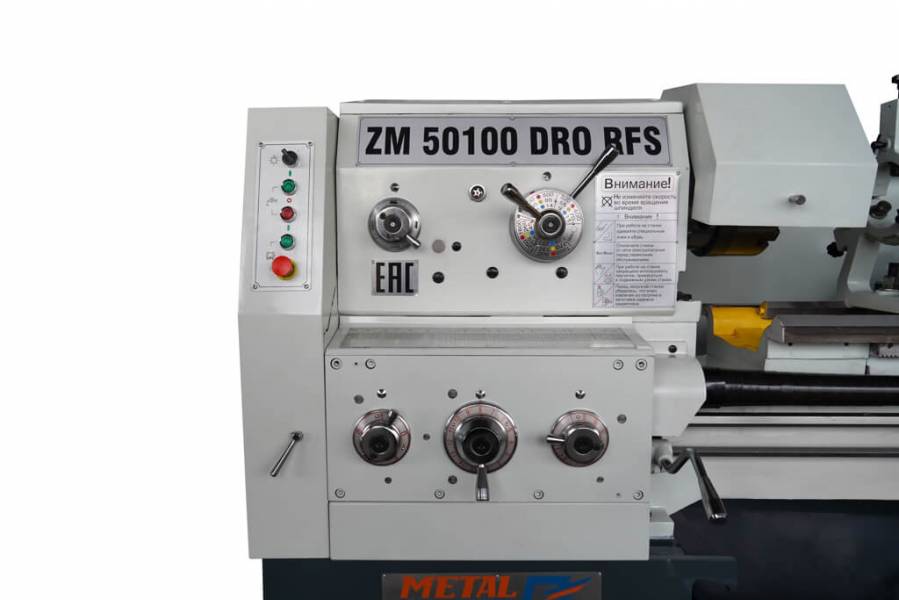

На шпиндельной бабке станка расположены кнопки включения и выключения подачи СОЖ, кнопка включения станка и грибок аварийной остановки.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

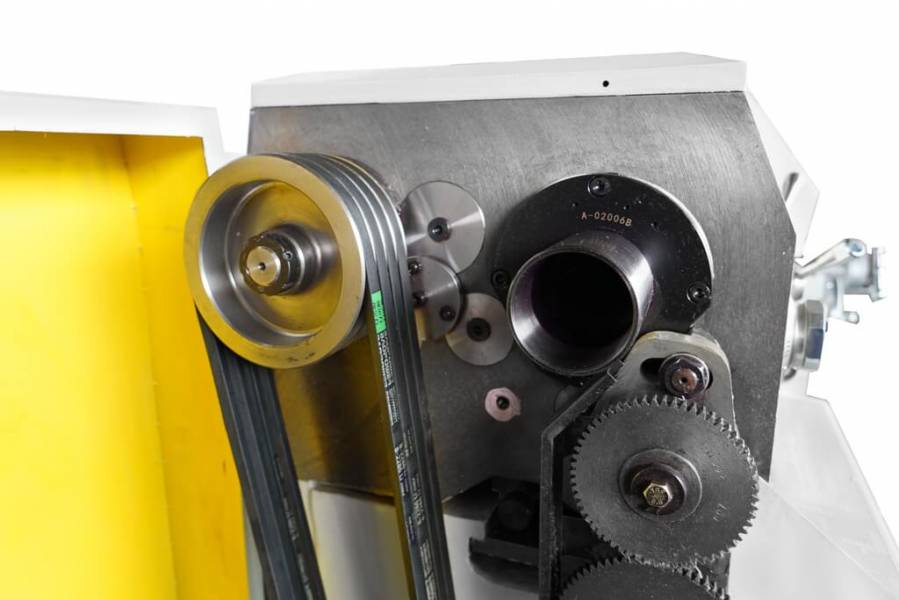

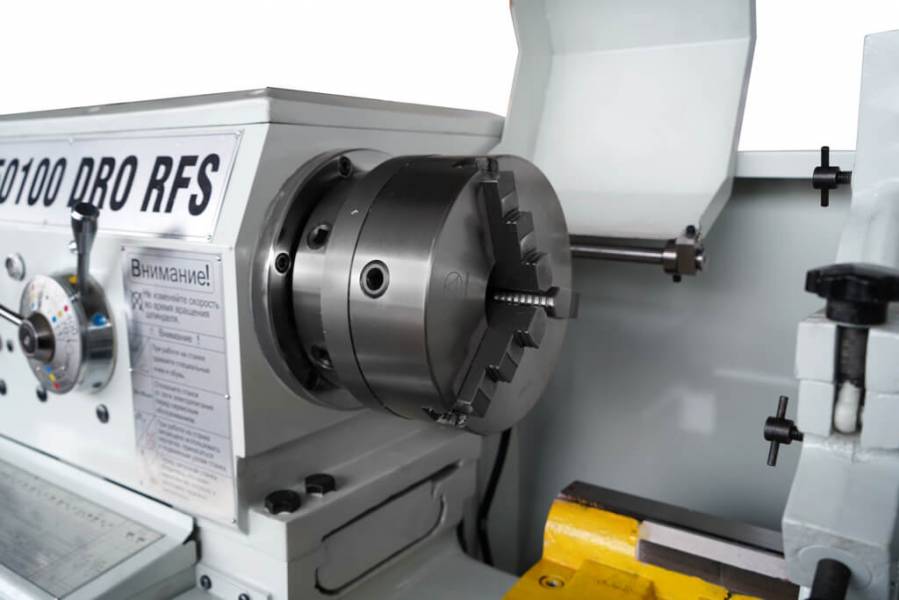

Внутренний диаметр шпинделя составляет 105 мм.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

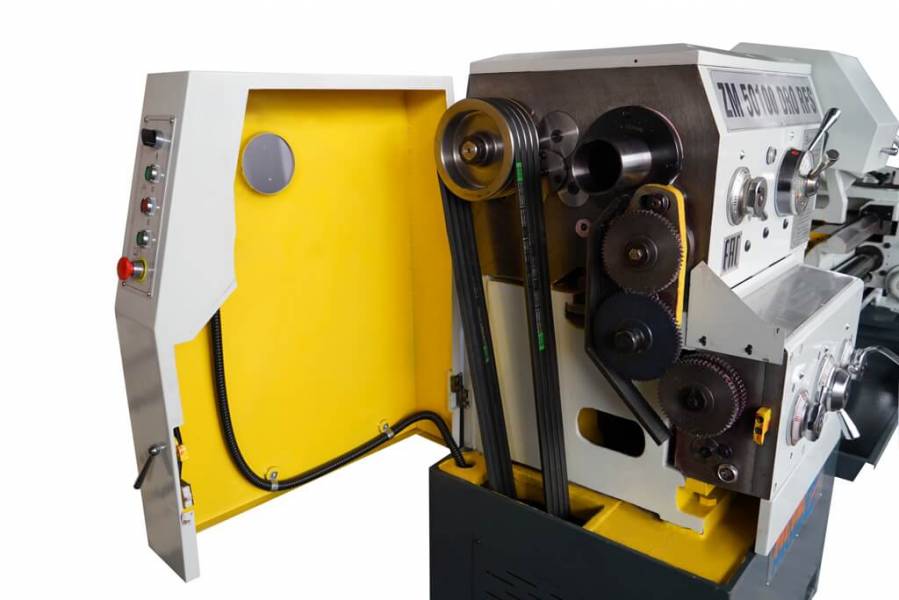

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Отличительной особенностью станка является наличие металлических шестерней, обладающих высоким ресурсом и повышенной износостойкостью.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

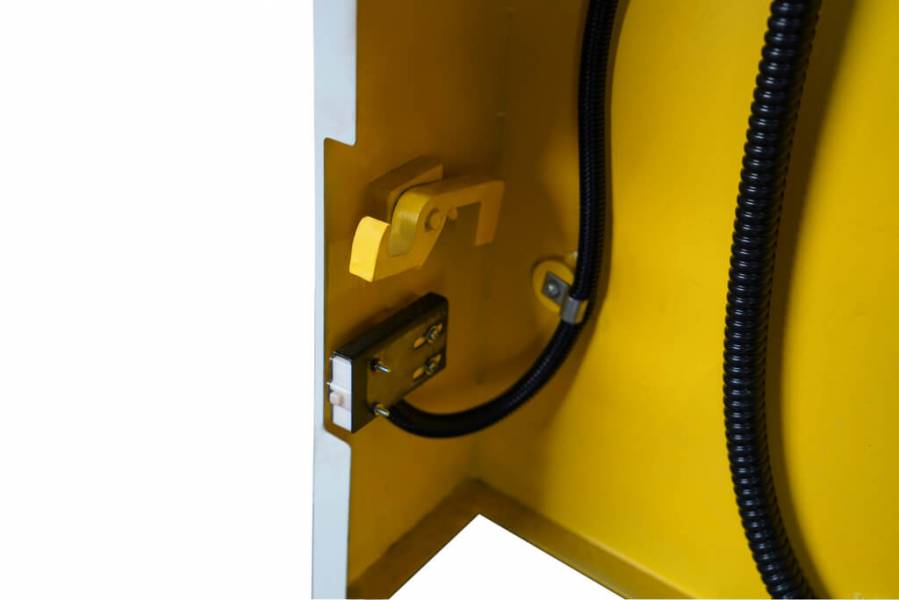

Защитная крышка шпиндельной бабки оснащена концевым выключателем.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFSМодель оснащена трехкулачковым патроном диаметром 320 мм с обратными кулачками в комплекте. Защитный кожух патрона оснащен концевым выключателем.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

В своей стандартной комплектации станок оснащен ножным тормозом.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

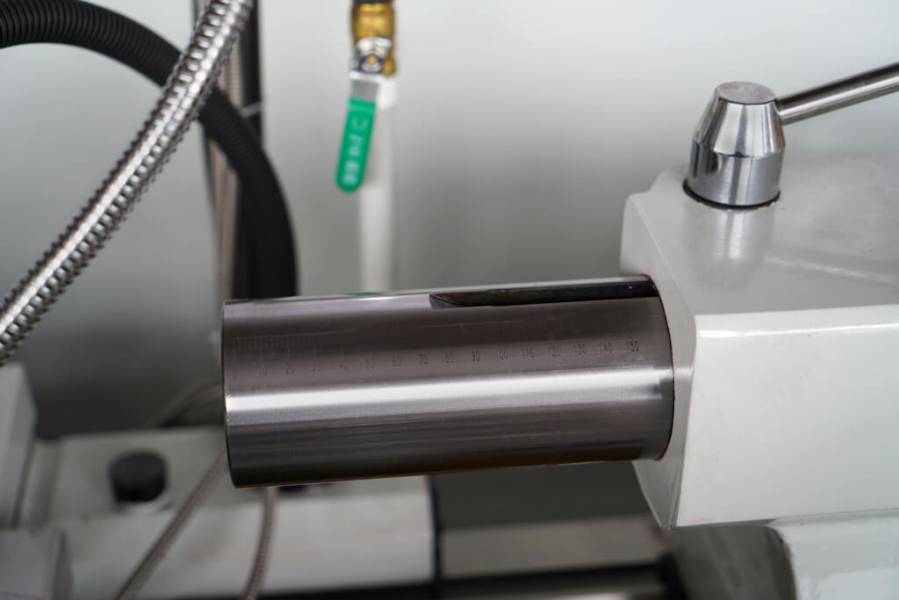

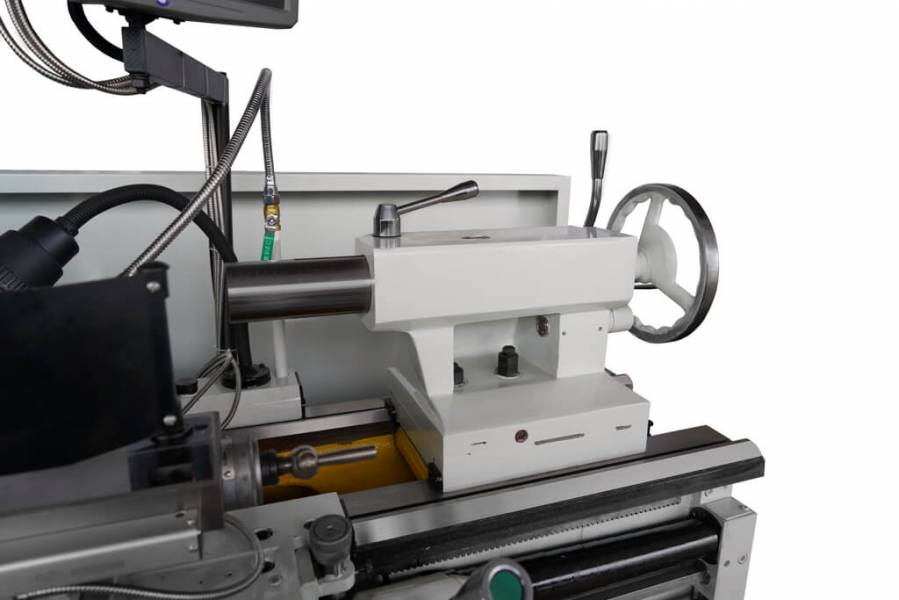

Вылет пиноли задней бабки – 150 мм.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

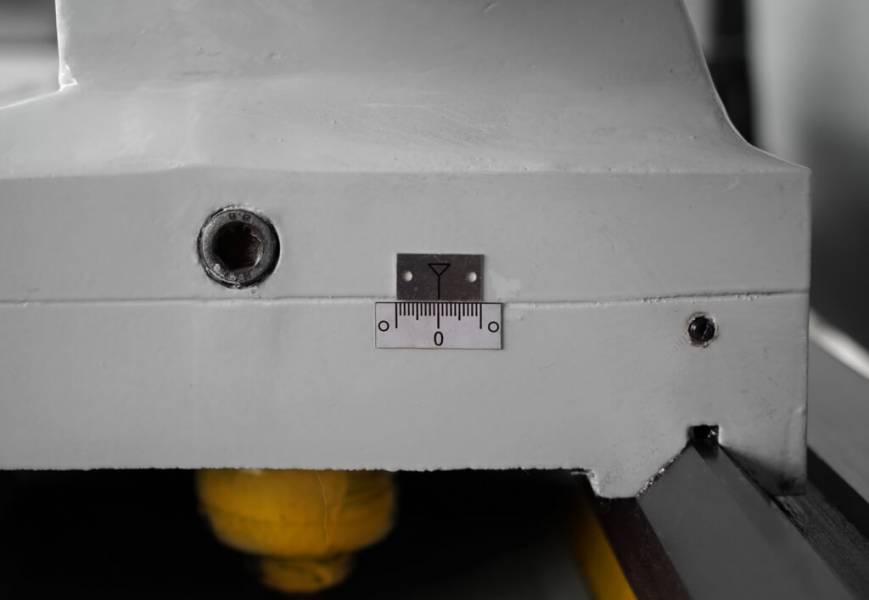

Поперечное смещение задней бабки составляет ±10 мм.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

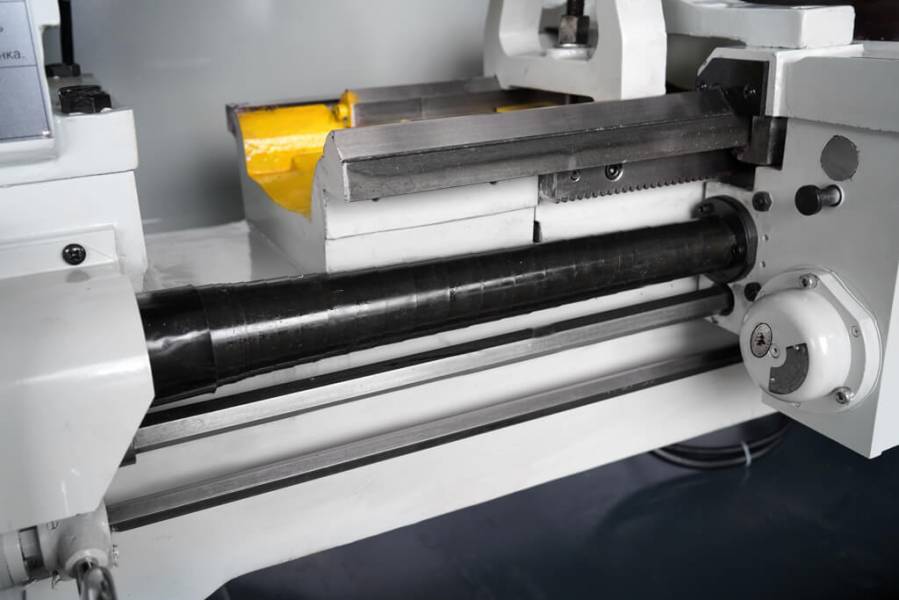

На ходовой винт смонтирован телескопический защитный кожух для защиты от стружки.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

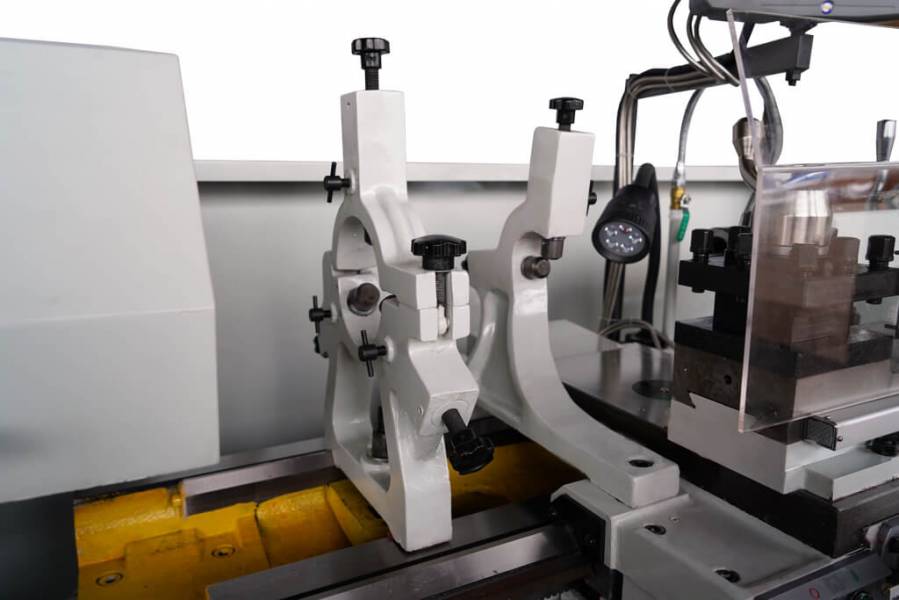

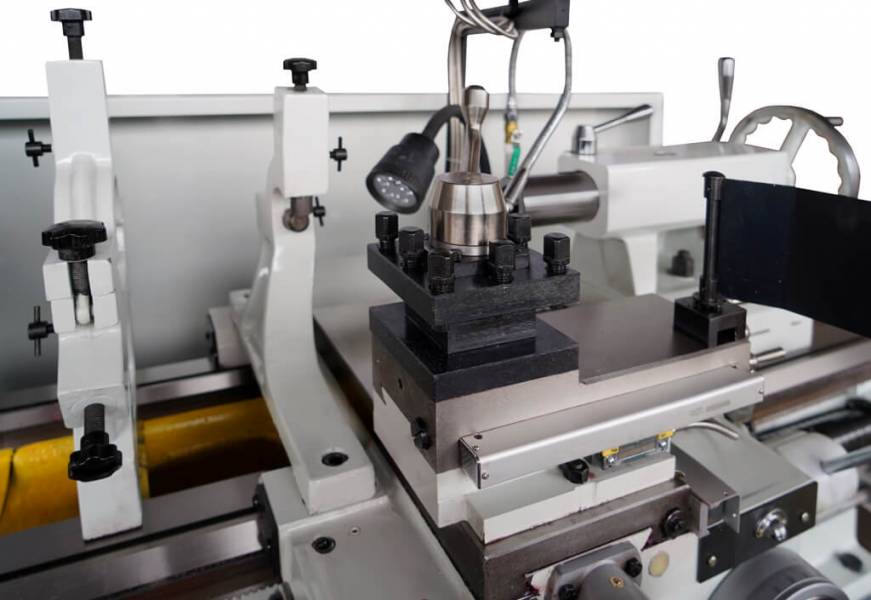

Станок «в базе» комплектуется подвижным и неподвижным люнетами.
Диапазон подвижного люнета 20~80 мм
Диапазон неподвижного люнета 20~130 мм.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

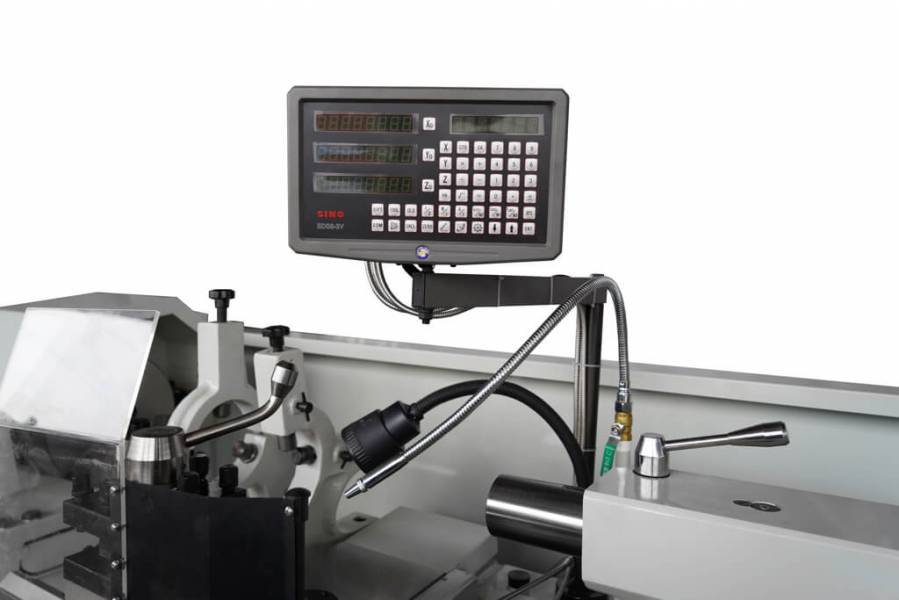

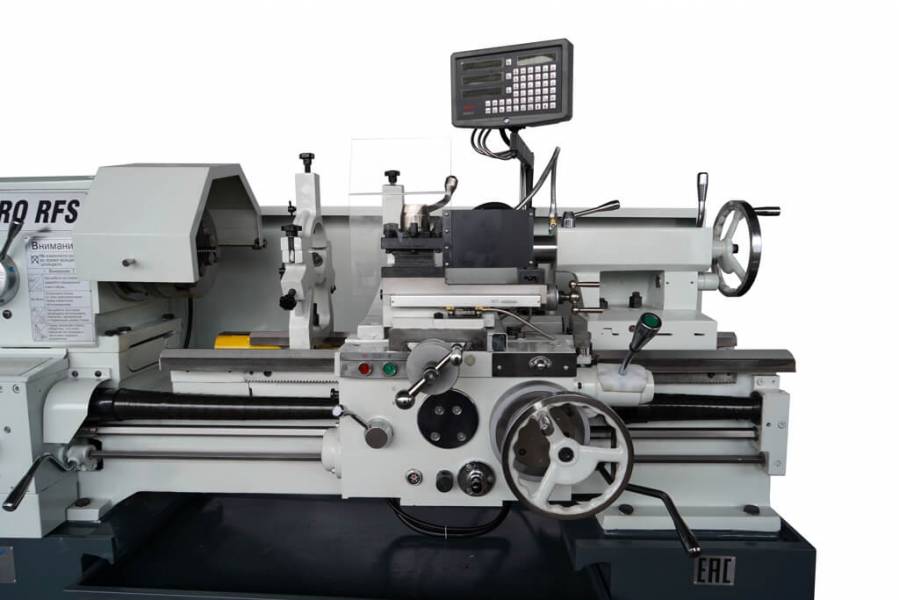

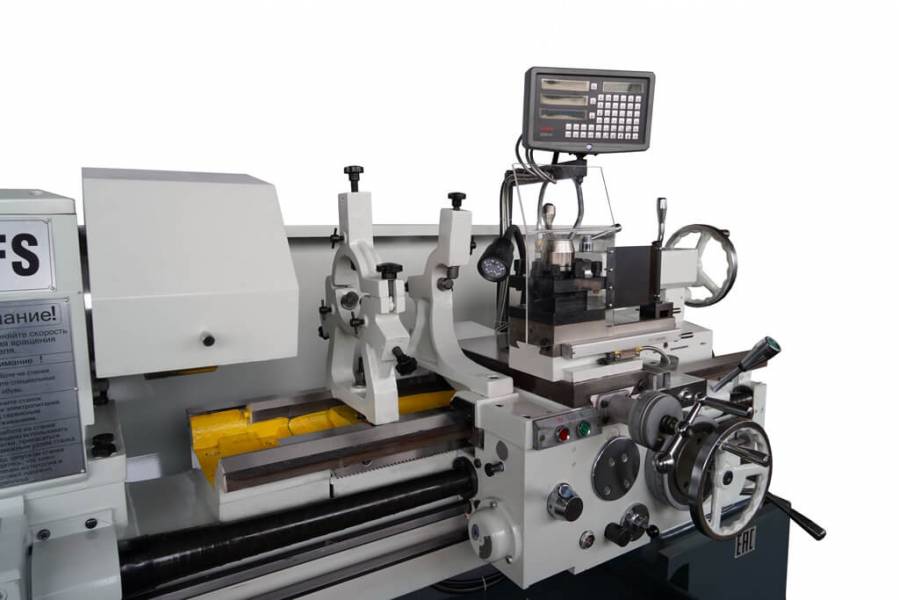

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 5 микрон. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

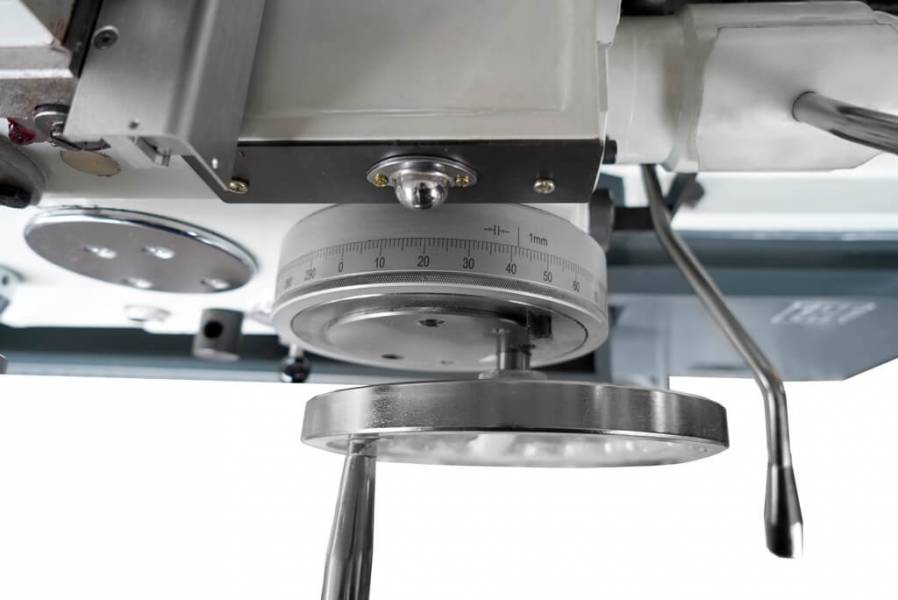

Цена деления лимба продольной подачи составляет 1 мм.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

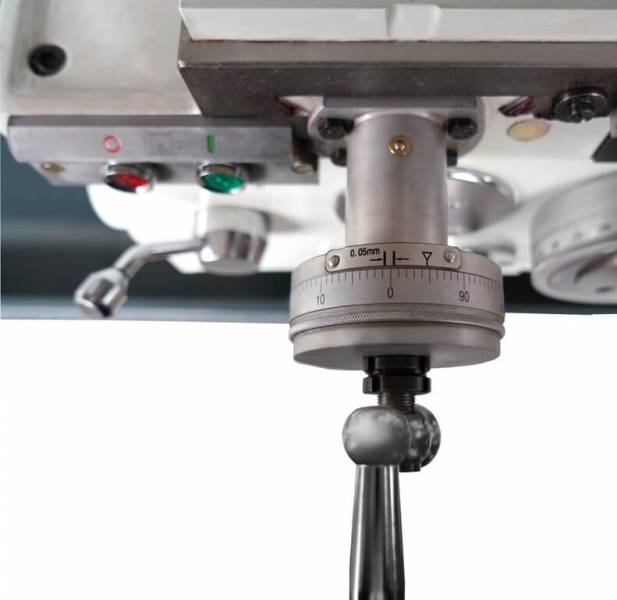

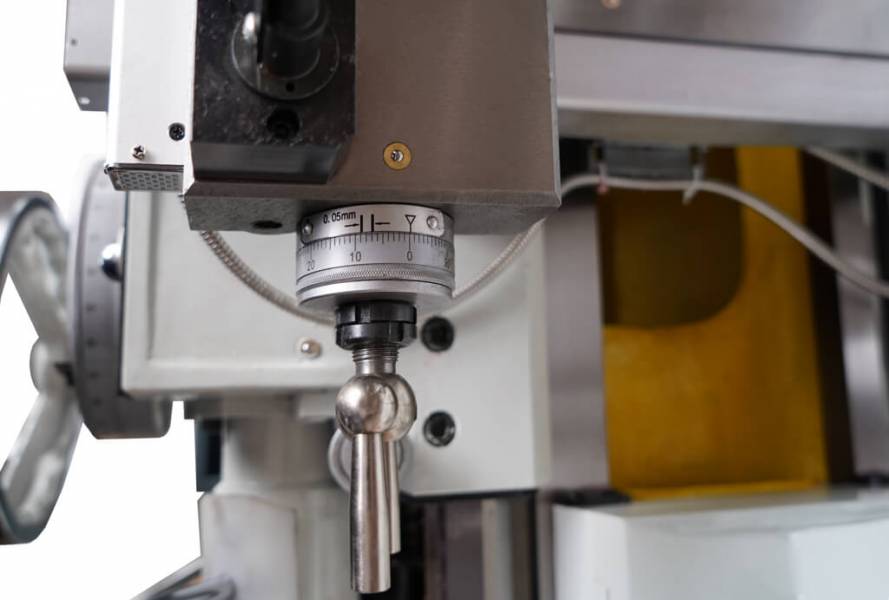

Цена деления лимба поперечной подачи составляет 0,05 мм.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

Цена деления лимба тонкой продольной подачи – 0,05 мм.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

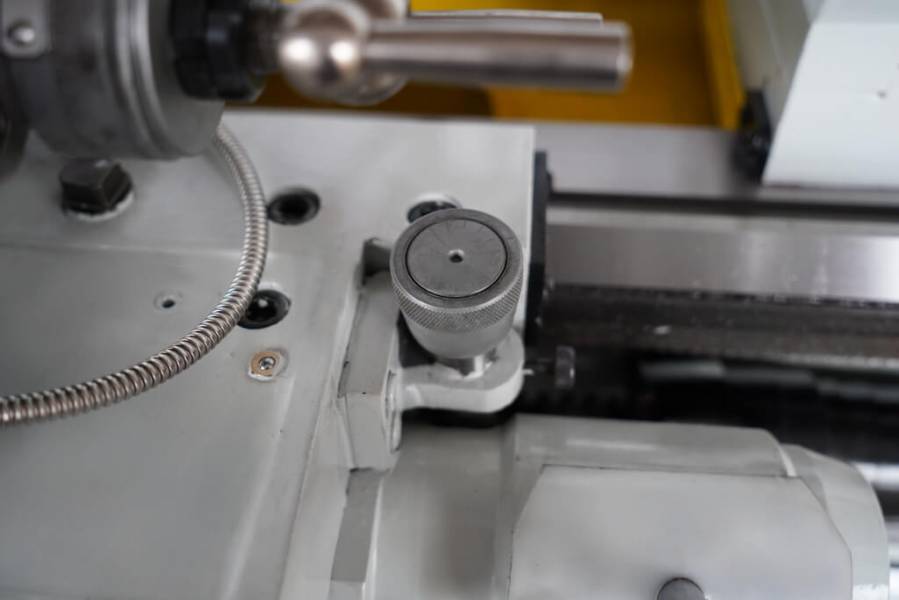

Для удобства нарезания резьбы станок оснащен резьбоуказателем.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

Все подвижные части станка оснащены тавотницами.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

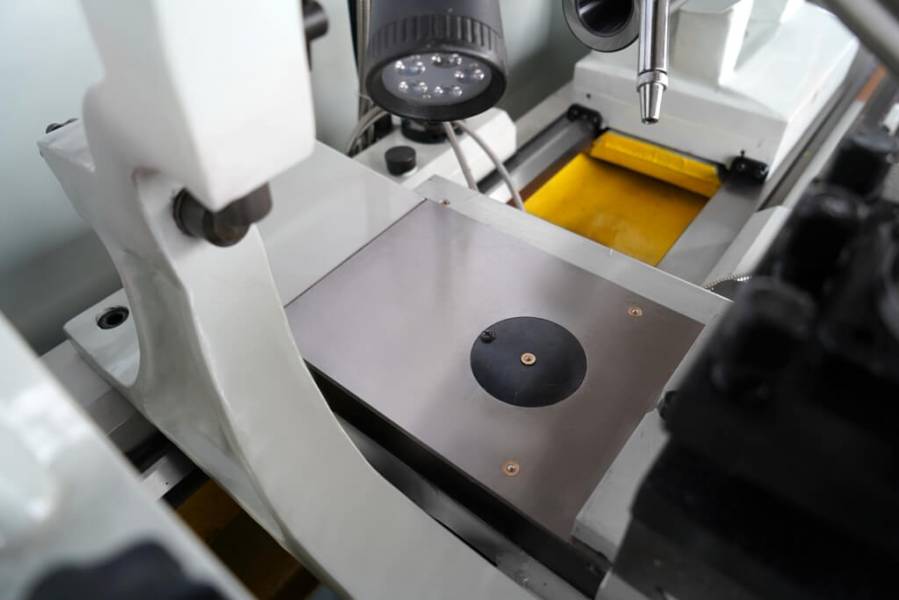

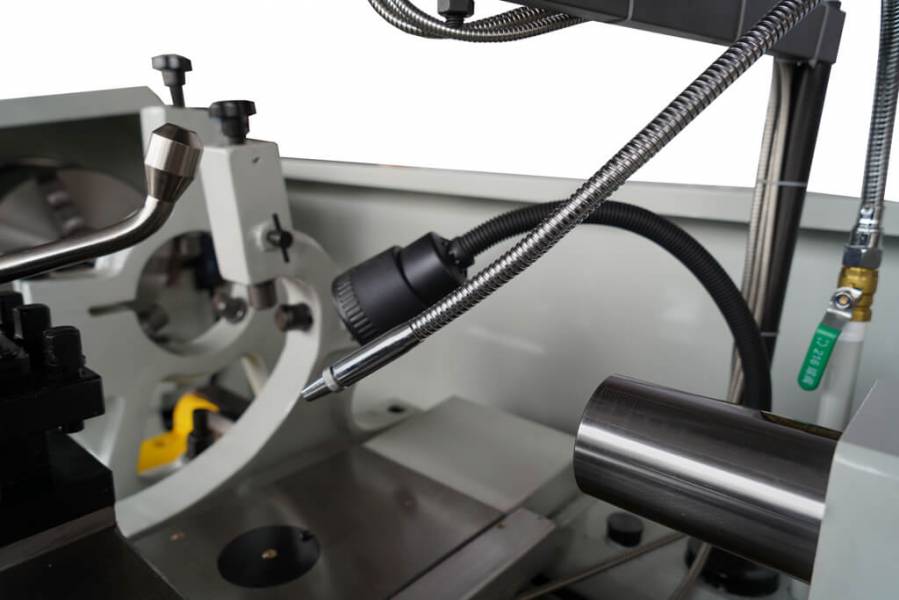

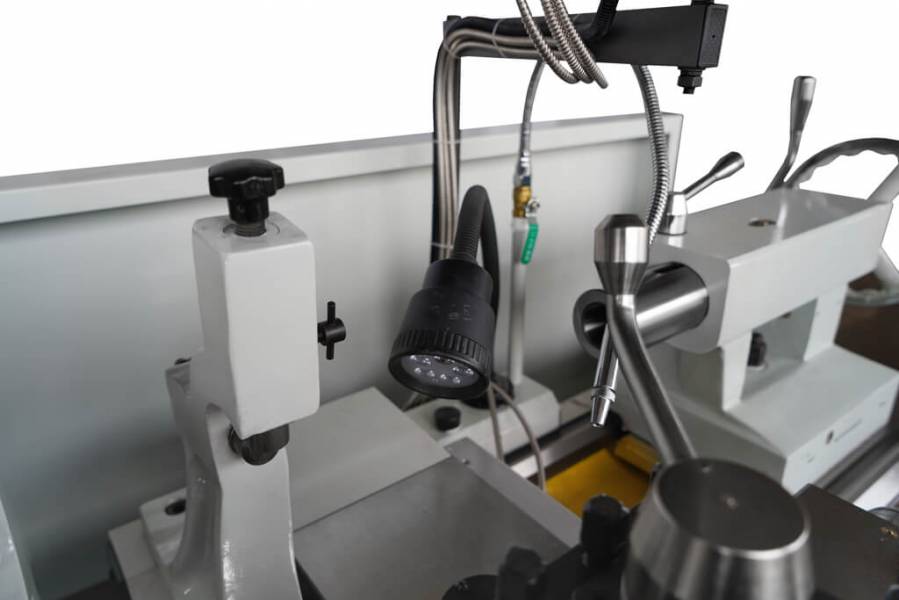

Станок укомплектован системой подачи СОЖ, а также светильником местного освещения.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

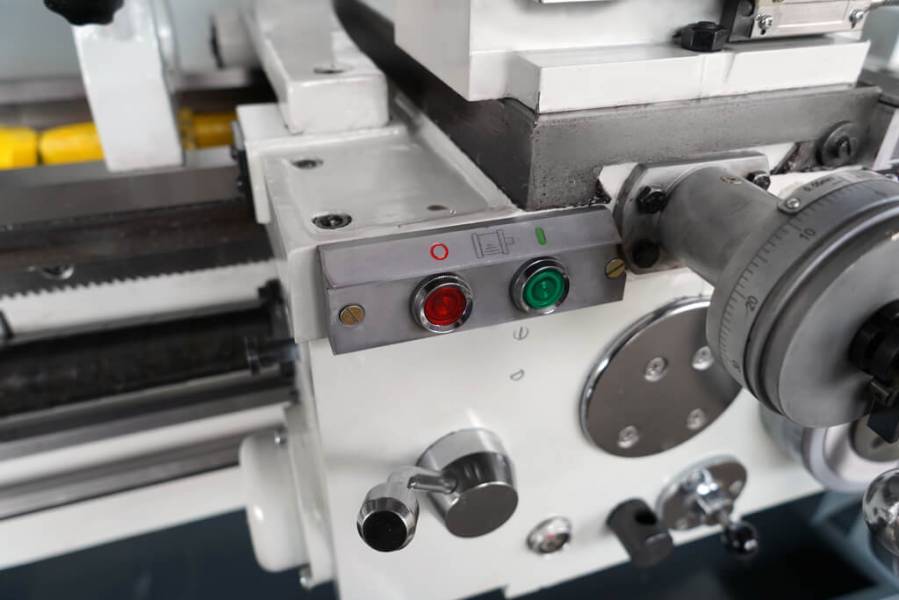

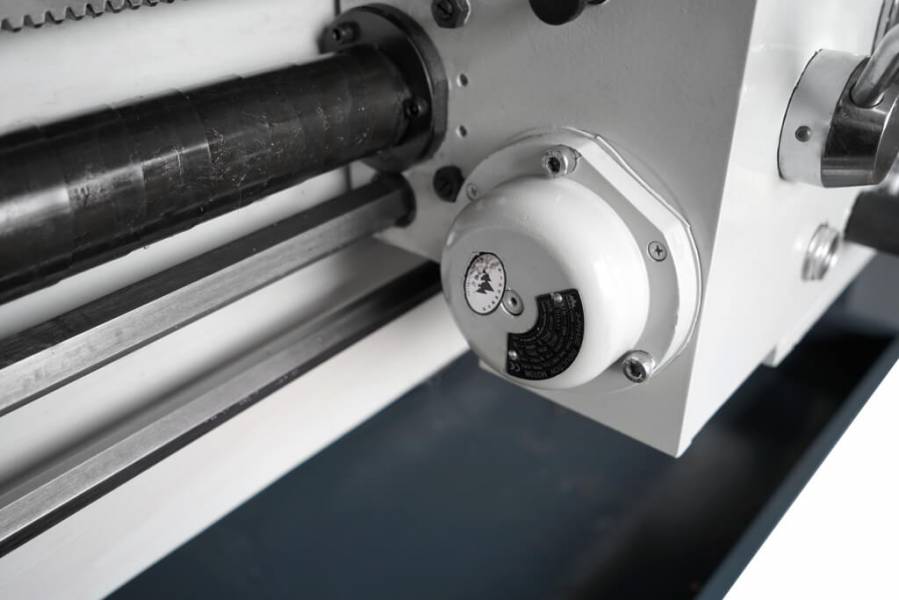

В левой части суппорта расположен двигатель ускоренной подачи суппорта.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

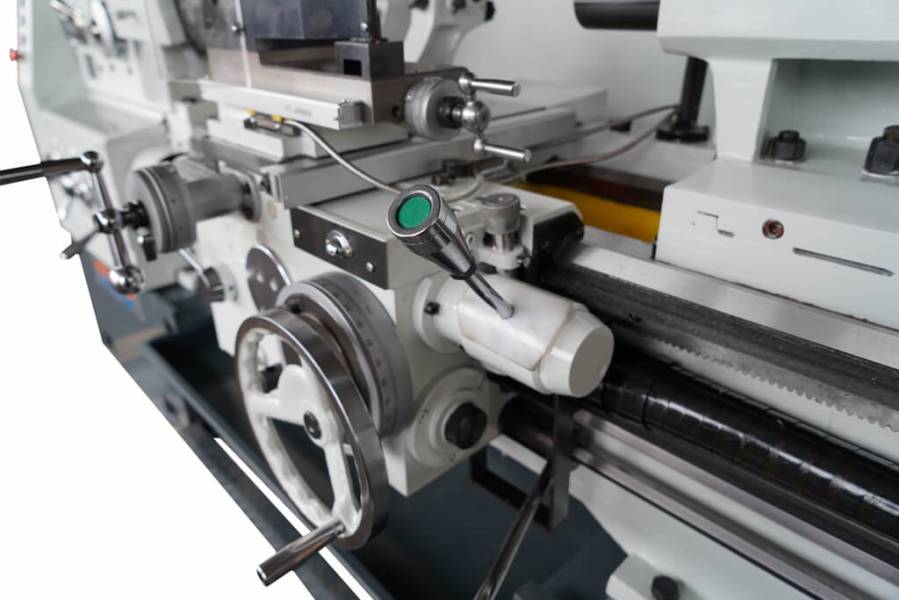

С противоположной стороны суппорта находится рычаг включения ускоренного продольного и поперечного перемещения.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

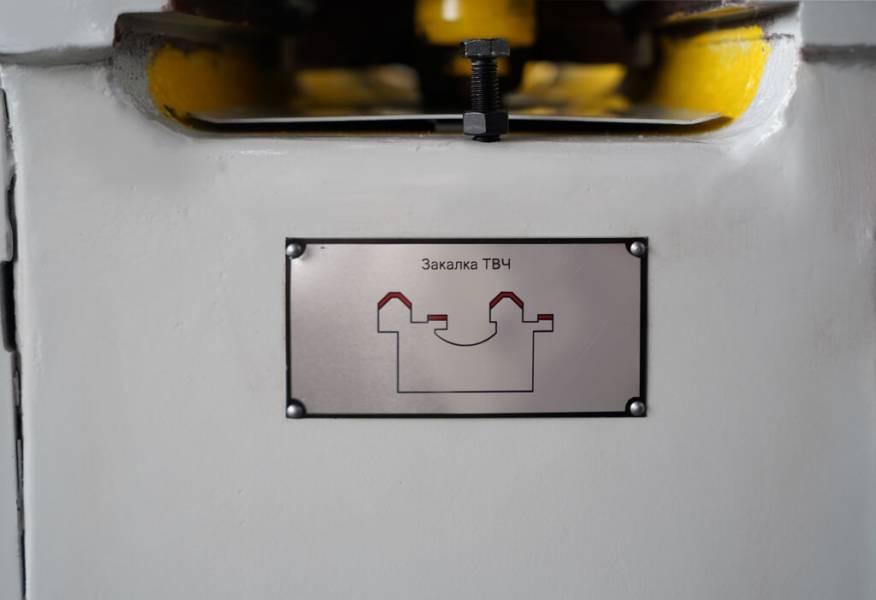

Направляющие станины закалены током высокой частоты и имеют твердость 48-52 HRC.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

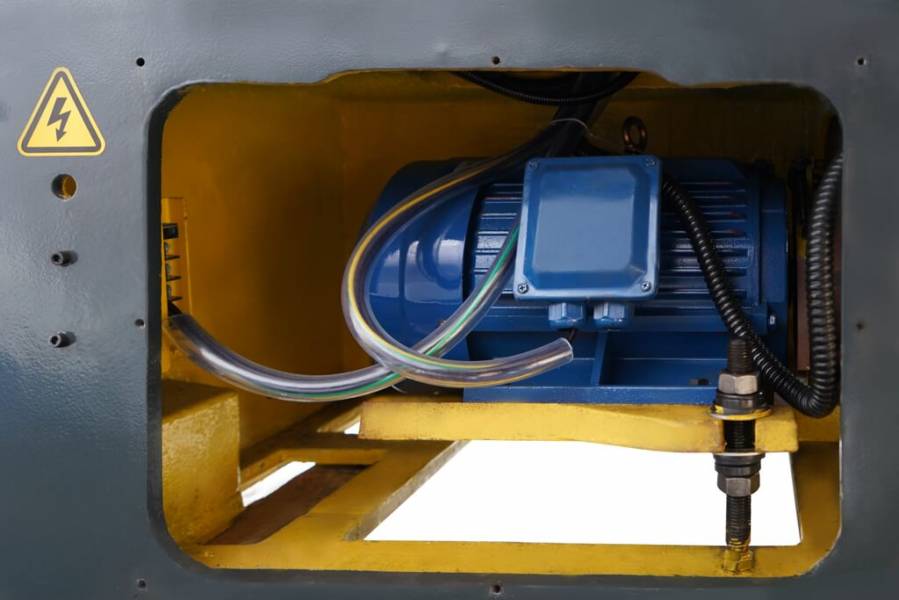

Станок оснащен надежным двигателем мощностью 7,5 кВт.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

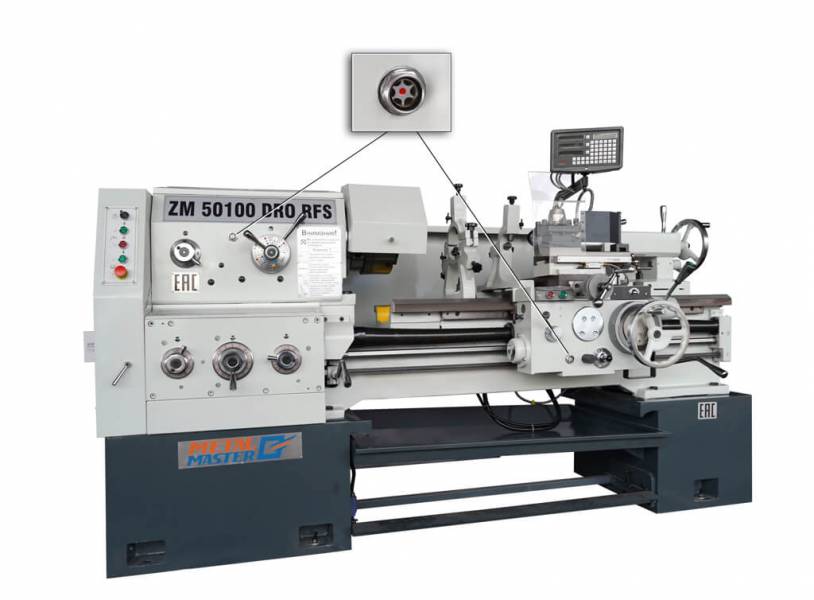

Токарный станок ZM 66150 DRO RFS оснащен маслоуказательными окошками для оперативного контроля уровня масла.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

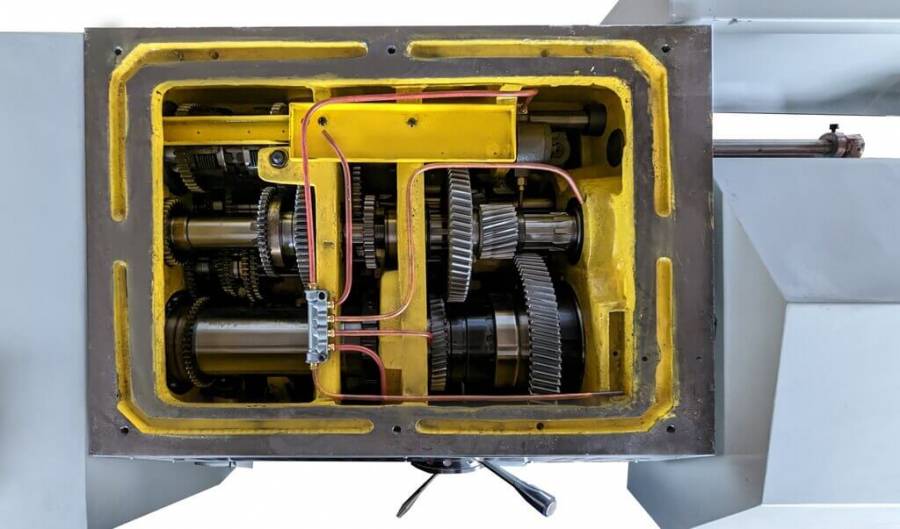

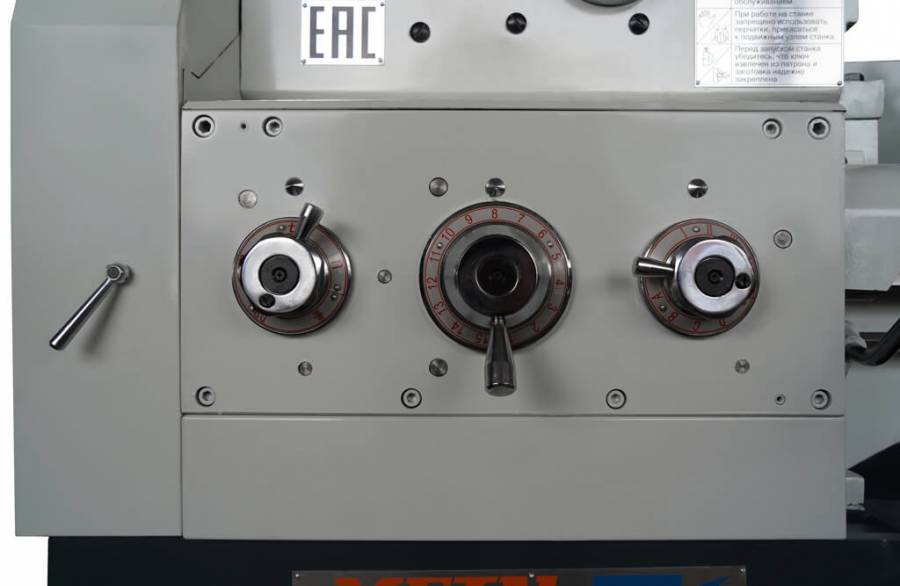

24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

Токарно-винторезный станок Metal Master ZM 66150 DRO RFS

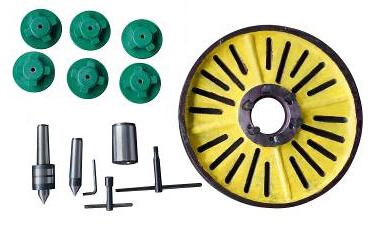

В ЗИП входят 4-кулачковый патрон, обратные каленые кулачки, вращающийся и не вращающийся упорные центра, конус-переходник, планшайба, набор ключей, опоры и руководство по эксплуатации на русском языке.

Стандартная комплектация:

  • 3-х кулачковый патрон 320 мм;
  • 4-х кулачковый патрон 400 мм;
  • Неподвижный люнет 20-130 мм;
  • Подвижный люнет 20-80 мм;
  • Планшайба 630 мм;

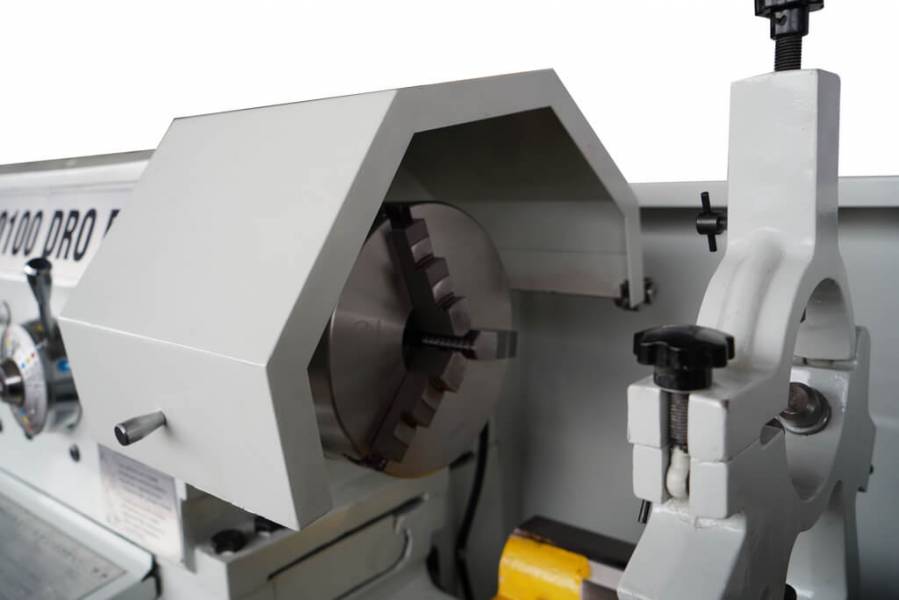

  • Защита патрона;
  • Защита от брызг;
  • Ножной тормоз;
  • 3-осевое УЦИ;
  • Защита суппорта;
  • Быстрый холостой ход суппорта по двум осям (RFS);
  • Защита ходового винта;
  • Инструментальный ящик с набором ЗИП;
  • Инструкция по эксплуатации на русском языке.

Отзывы и вопросы
Отзывы и вопросы. Metal Master ZM 66150 DRO RFS
  •  stdClass Object
    (
        [id] => 9446
        [object_id] => 5690
        [ip] => 194.8.131.186
        [name] => Елизавета Наумова
        [text] => Станок режет модульные резьбы?
        [answer] => Добрый день! Станок данной модели может нарезать модульные разьбы в диапазоне 0.5-7.
        [type] => product
        [date] => 2022-08-08 11:11:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => alekob2020@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Елизавета Наумова 08.08.2022 в 11:11
    Станок режет модульные резьбы?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Станок данной модели может нарезать модульные разьбы в диапазоне 0.5-7.
  •  stdClass Object
    (
        [id] => 9445
        [object_id] => 5690
        [ip] => 194.8.131.186
        [name] => Аркадий Борисов
        [text] => Какой максимальный диаметр обработки над станиной?
        [answer] => Здравствуйте! Диаметр обработки над станиной составляет 660 мм.
        [type] => product
        [date] => 2021-02-14 22:52:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => alekob2020@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Аркадий Борисов 14.02.2021 в 22:52
    Какой максимальный диаметр обработки над станиной?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! Диаметр обработки над станиной составляет 660 мм.
Инструкция Мы вышлем Вам инструкцию на Ваш Email или телефон! Я согласен на обработку персональных данных
Листогиб Metal Master ALUBENDER 2600
от 426 384 руб.
Наш видеоканал Наш видеоканал Репортаж с производства гидравлических листогибочных прессов и гильотин Смотреть
скидка
Получить скидку!
Нажимая на кнопку «Отправить», я даю согласие на обработку персональных данных.
Хит
NEW
Оборудование для заготовительного производства: Тенденции развития рынка
Лазерные станки Metal Master – современные технологии, доступные каждому!
Metal Master Euromaster LBM 200 PRO
Ручной мобильный листогиб Metal Master Euromaster LBM 200 PRO
Цена за 1 шт 1 183 510 ₽
Итого 2 183 510 ₽
