| Характеристики | ZX41150 |
|---|---|
| Макс. диаметр над станиной | Ø 410 мм |
| Макс. диаметр над выемкой в станине | Ø 580 мм |
| Макс. диаметр над поперечными салазками | Ø 255 мм |
| Расстояние между центрами | 1500мм |
| Диаметр отверстия шпинделя | 52 мм |
| Количество передач | 16 |
| Диапазон скоростей шпинделя | 45-1800 об/мин |
| Конус отверстия шпинделя | MT6 |
| Конус шпинделя задней бабки | MT4 |
| Торец шпинделя | D1-6 |
| Макс. ход поперечных салазок | 210 мм |
| Макс. ход верхней салазки | 140 мм |
| Макс. ход шпинделя задней бабки | 120 мм |
| Расстояние между направляющими | 250 мм |
| Максимальная сечение резца | 20х20 мм |
| Автоматическая продольная подача | 0,05-1,7 мм/об |
| Автоматическая поперечная подача | 0,029-1,019 мм/об |
| Диапазон нарезаемых метрических резьб | 0,2-14 мм/об (42видов) |
| Диапазон нарезаемых дюймовых резьб | 2-72 ниток/дюйм (39видов) |
| Диапазон нарезаемых модульных резьб | 0,3-3,5 МР (18 видов) |
| Диапазон нарезаемых питчевых резьб | 8-44 DP (21 вид) |
| Мощность двигателя | 2.2 кВт |
| Напряжение питания | 380 В, 50 Гц |
| Габаритные размеры станка (ДхШхВ) | 2440х850х1320 |
| Габаритные размеры упаковки (ДхШхВ) | 2560х900х1640 мм |
| Вес нетто/брутто | 1340/1565 кг |

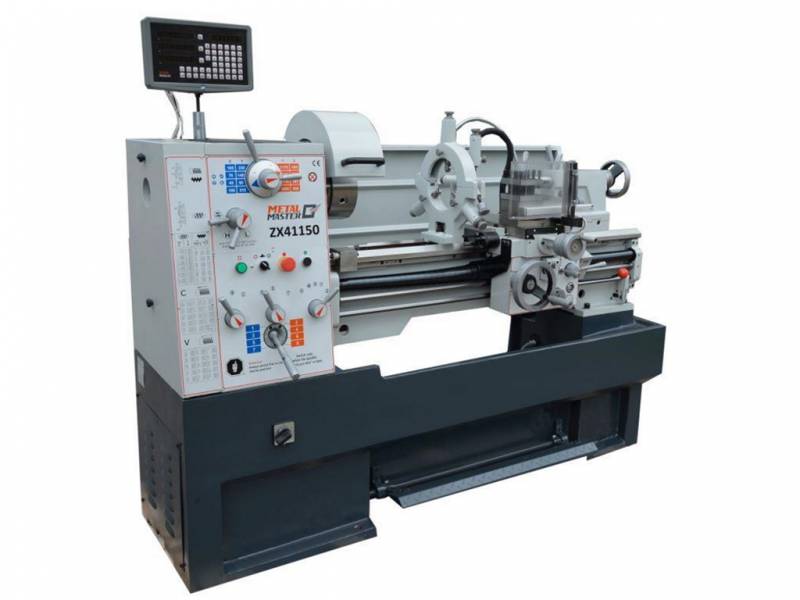

Описание станка Metal Master ZX41150
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.
Модель оснащена трехкулачковым патроном диаметром 200 мм с обратными кулачками в комплекте.
Внутренний диаметр шпинделя составляет 52 мм.
Вылет пиноли задней бабки – 120 мм.
На ходовой винт смонтирован защитный кожух для защиты от стружки.
Четырехкулачковый патрон диаметром 250 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.
Все подвижные части станка оснащены тавотницами.
Каждый станок серии ZX имеет удобную и понятную таблицу резьб и подач.
Станок «в базе» комплектуется подвижным и неподвижным люнетами.
Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°
Все рукоятки оснащены четкими и удобными лимбами.
Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.
Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.
Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.
16ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.
Metal Master ZX41150 – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.
В стандартную комплектацию станка входят:
- Цифровой индикатор УЦИ (SINO SDS6-3V) с оптическими линейками для трех осей;
- Система подачи СОЖ;
- Патрон трехкулачковый 200 + обратные кулачки;
- Патрон четырехкулачковый 250 мм;
- Планшайба;
- Люнет подвижный;
- Люнет неподвижный;
- Обратные кулачки - 3 шт;
- Кожух патрона с выключателями;
- Защита ходового винта;
- Шпиндельный тормоз;
- Резьбоуказатель;
- Четырехпозиционный резцедержатель;
- Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Светильник;
- Защитный экран резцедержателя;
- Руководство пользователя.
Товар из разделов
Спасибо! Ваша заявка отправлена.
-
Константин Ильмитский 18.09.2020 в 19:46Какой станок по точности по ГОСТУ?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Точность станка по ГОСТу - Н. -
Денис Зайцев 23.02.2020 в 14:40Какие размеры упаковочные у станка?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Габаритные размеры упаковки - 2560х900х1640 мм.
-
