Технические характеристики
МодельDK7740M DRO
Размер рабочего стола, мм760*540
Ход рабочего стола, мм400*500
Максимальная толщина резки заготовки, мм400 мм
Точность обработки, мм0,015 мм
Стандартный угол наклона проволоки± 3-6 °
Максимальная нагрузка на рабочий стол, кг600 кг
Диаметр проволочного электрода, мм0,18 мм
Габаритные размеры корпуса станка, мм1560×1100×1600
Вес станка, кг1350 кг
Общая мощность станка, кВт2 кВт
Напряжение, В380В
Система программирования и управленияAUTOCUT на русском языке
Видеообзор
Видеообзор станка
Описание

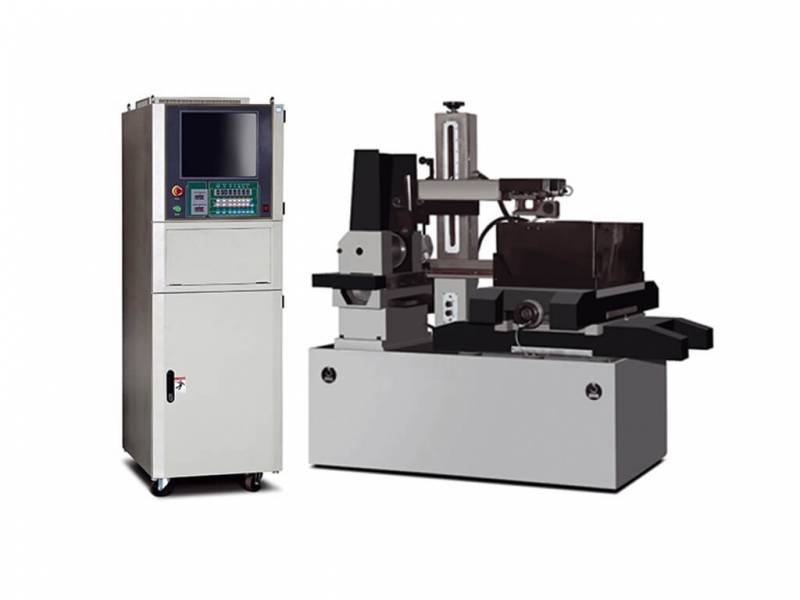

Описание станка Электроэрозионный проволочно-вырезной станок с ЧПУ струйного типа серии Metal Master DK7740M DRO (Многопроходный)

Электроэрозионные проволочно-вырезные станки с ЧПУ с многократным использованием проволоки струйного типа серии Metal Master DK77 DRO отличает от станков погружного типа простота конструкции, низкая стоимость эксплуатационных затрат.

Собственное производство станков серии Metal Master DK77 DRO позволяет предоставлять нашим заказчикам высокое качество предлагаемого оборудования, высокий уровень сервисной поддержки, кратчайшие сроки поставки станков и комплектующих для их модернизации. Станки Metal Master DK77 DRO могут комплектоваться следующими типами генераторов тока: однопроходными (SF-L80, SF- L70) - только для чернового скоростного реза (Ra 3.2) и многопроходными SF-ZS70- для чернового и чистового резов (до Ra0.8). Многопроходные генераторы SF-ZS70 производства Метал Мастер отличаются высоким качеством исполнения, новаторской формой и эргономичностью и позволяют получать лучшие результаты обработки деталей.

Станки могут оснащаться следующими системами ЧПУ: AutoCut на русском языке на проволочно-вырезных станках с ЧПУ серии DK77 DRO можно достичь наилучшей точности обрабатываемой поверхности ± 15мкм и наилучшей шероховатости Ra 0,8

Станки струйного типа с многократным использованием проволоки.

  • Точность обработки 0,015 мм.
  • Шероховатость получаемой поверхности Ra 0,8–1.0.
  • Производительность до150 мм²/мин.
  • Возможный угол наклона проволоки ± 3-6 °.
  • В качестве электрода используется молибденовая проволока диаметром 0,12–0,22 мм.
Параметры генератора токаЕдиницы измеренияМод. SF-ZS70
Максимальная скорость резамм²/мин150
Средняя скорость реза при получении шероховатостиоколо 3.4 Ra (1 проход), толщина заготовки 40-70 мммм²/мин100
Лучшая шероховатостьRa μм0.8
Максимальный ток обработкиА3
Мощность генераторакВт1.5
Тип направляющих на рабочих столах осей X,Y-Линейные направляющие рельсового типа
Регулировка скорости вращения проволочного барабана-есть
Централизованная система смазки (ШВП осей X,Y, винт-гайка в карете проволочного барабана, шестерни редуктора в каретке проволочного барабана)-есть
Смазка направляющих осей X,Y через централизованную систему смазки-есть
Управление станцией СОЖ и проволочным барабаном-Через панель генератора и выносной пульт управления
Компьютер и монитор вмонтированы в стойку-да
Срок гарантиилет1
Размеры генераторамм550 х 780 х 1250

Компания MetalMaster предлагает широкий выбор электроэрозионных станков и профессиональную помощь наших специалистов в выборе наиболее подходящего электроэрозионного станка для решения Ваших производственных задач.

Эрозионный станок серии Metal Master DK7740 DRO

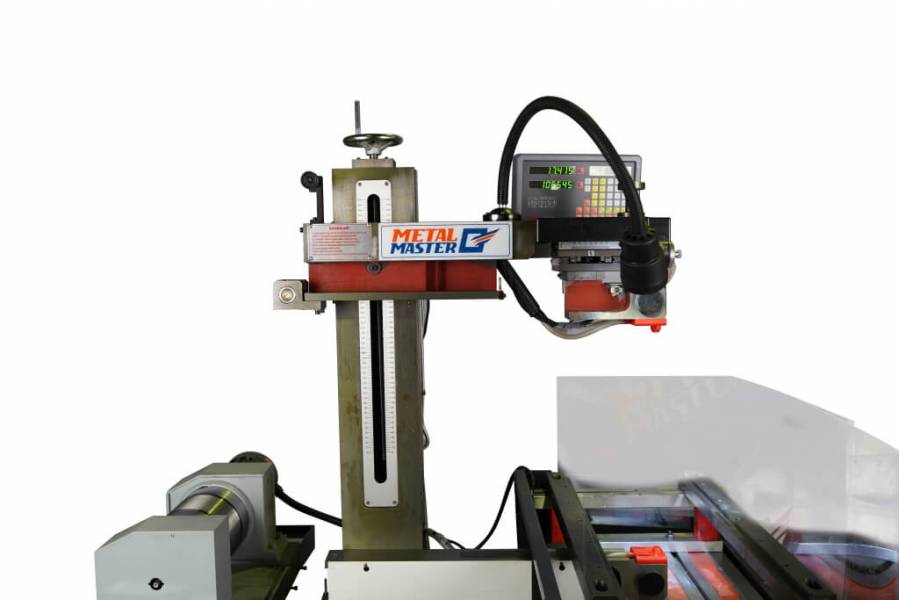

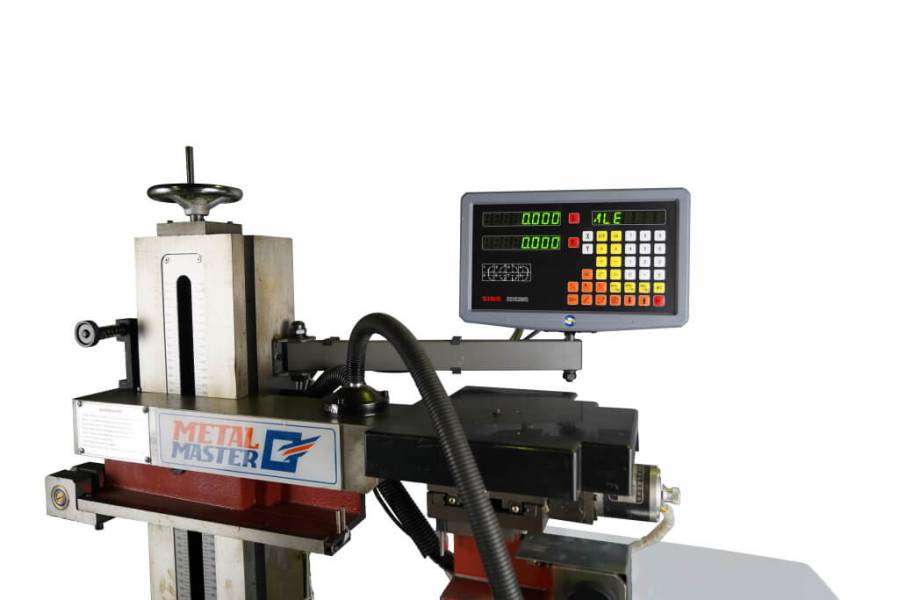

Многофункциональная УЦИ SINO позволяет отслеживать перемещение по двум осям с дискретностью 5 микрон.

Эрозионный станок серии Metal Master DK7740 DRO

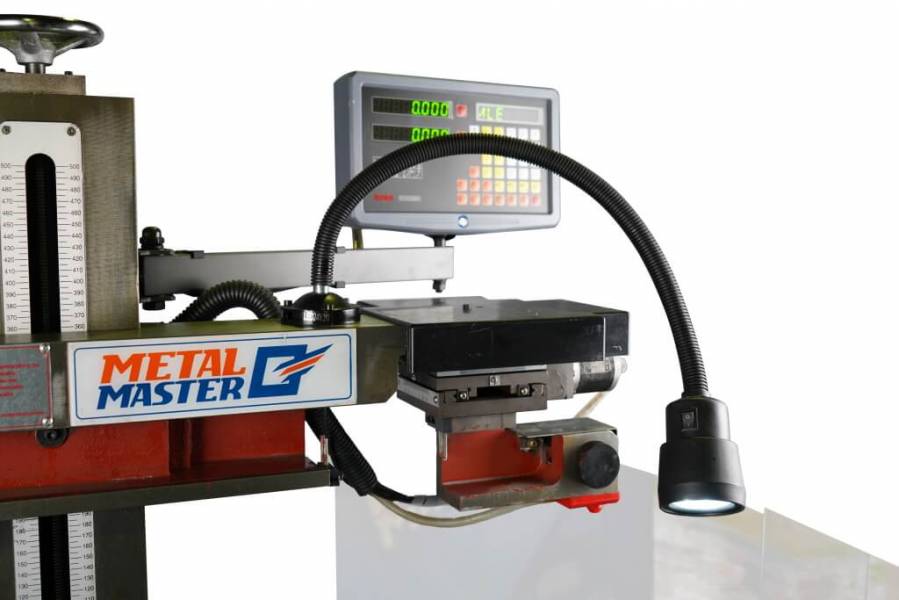

В стандартную комплектацию входит станочный светильник местного освещения.

Эрозионный станок серии Metal Master DK7740 DRO

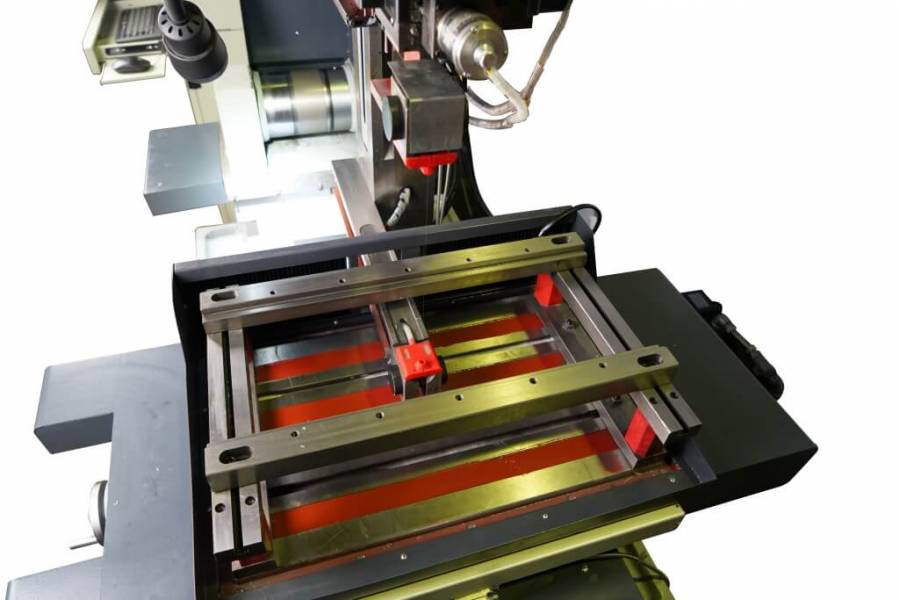

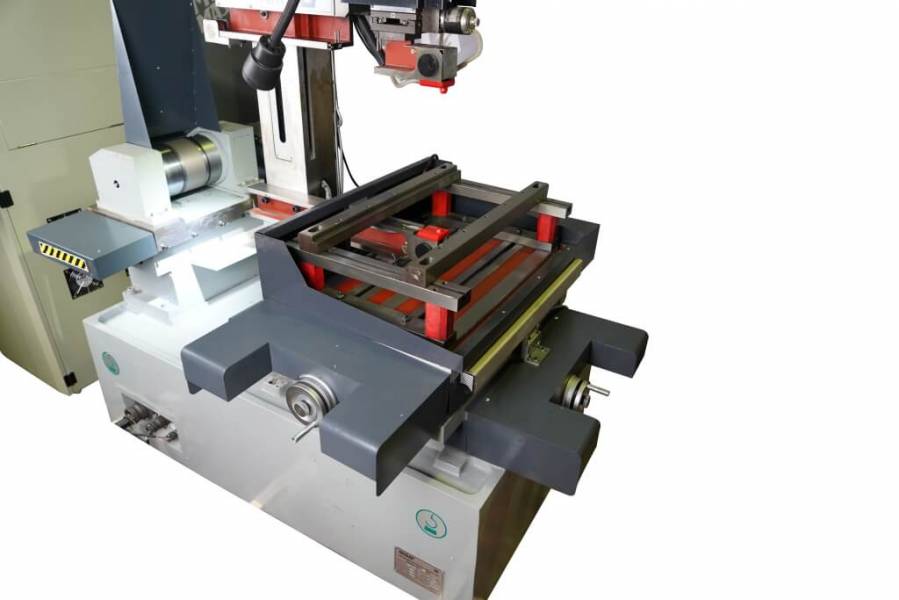

Координатный стол оснащен направляющими. На них вы сможете легко закрепить заготовку или дополнительную оснастку для реза. Перемещение стола по осям X и Y осуществляется с помощью шаговых двигателей.

Эрозионный станок серии Metal Master DK7740 DRO

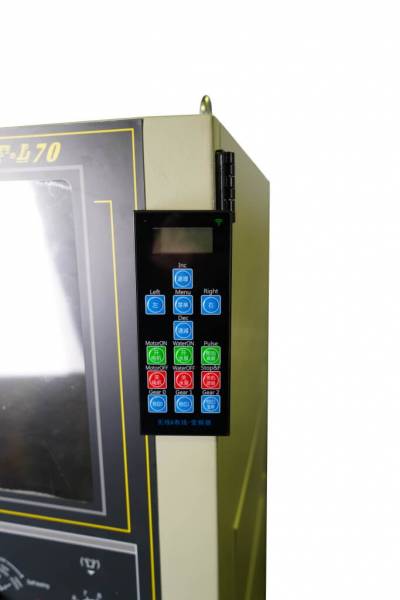

Пульт дистанционного управления проволочно-вырезного электроэрозионного станка позволит увеличить мобильность и удобство работы оператора.

Эрозионный станок серии Metal Master DK7740 DRO

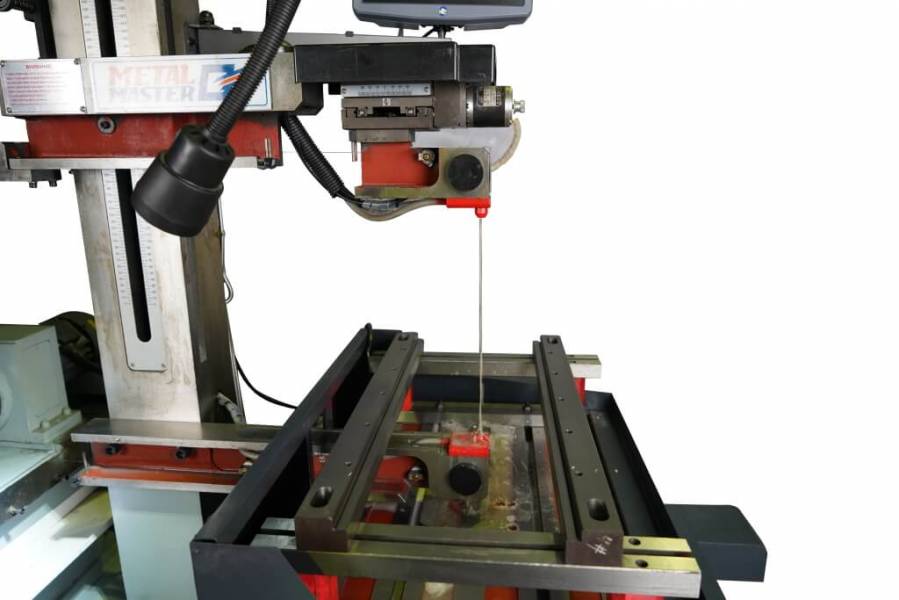

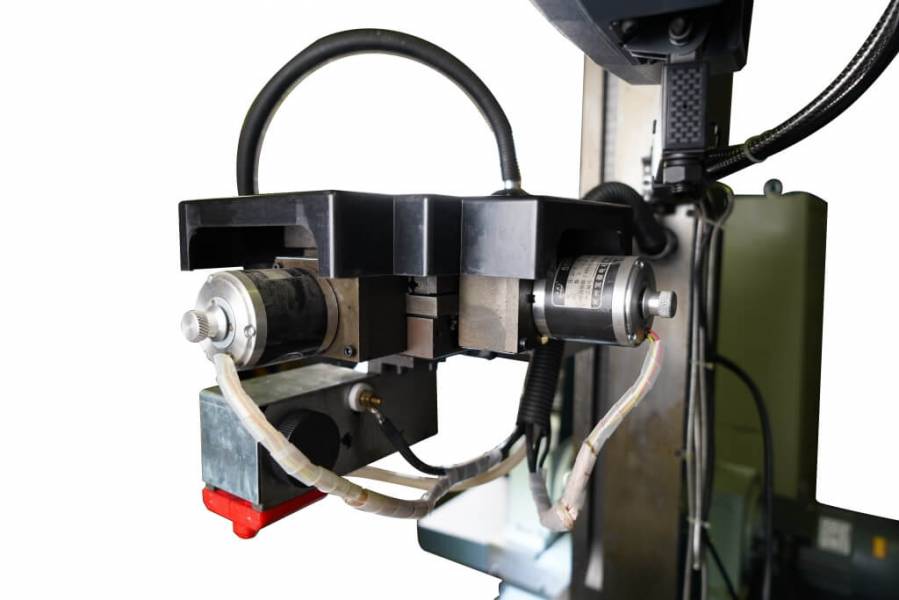

В стандартной комплектации станок имеет возможность резки под углом ±3˚ градуса. (Возможность резки под углом ±15˚ и ±30˚ являются дополнительной опцией) Рез под углом осуществляется с помощью ЧПУ и шаговых двигателей расположенных на верхнем рукаве станка.

Эрозионный станок серии Metal Master DK7740 DRO

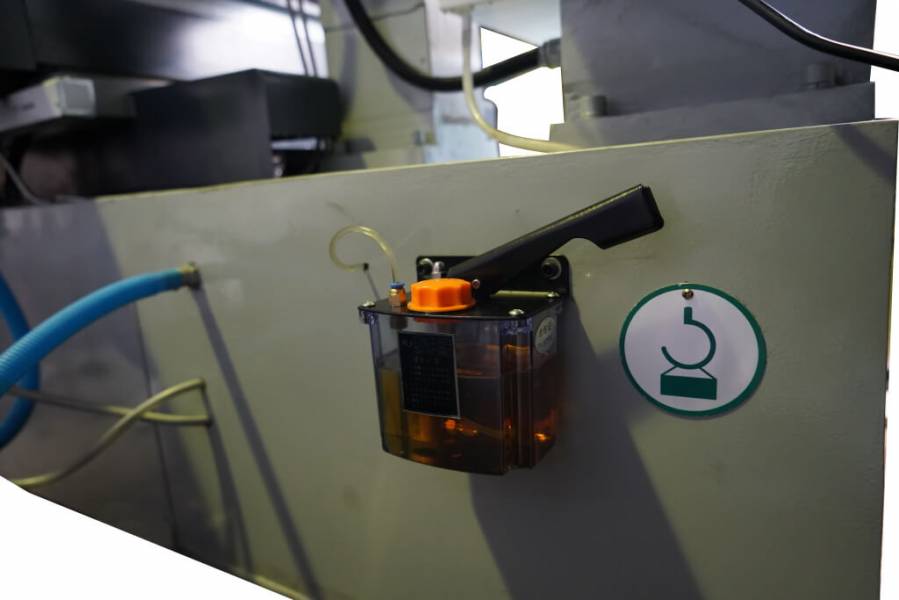

Масло из централизованной системы смазки подается на ШВП осей X,Y, винт-гайку в карете проволочного барабана и шестерни редуктора в каретке проволочного барабана

Эрозионный станок серии Metal Master DK7740 DRO

Сопла подачи СОЖ установлены на верхнем и нижнем рукаве.

Эрозионный станок серии Metal Master DK7740 DRO

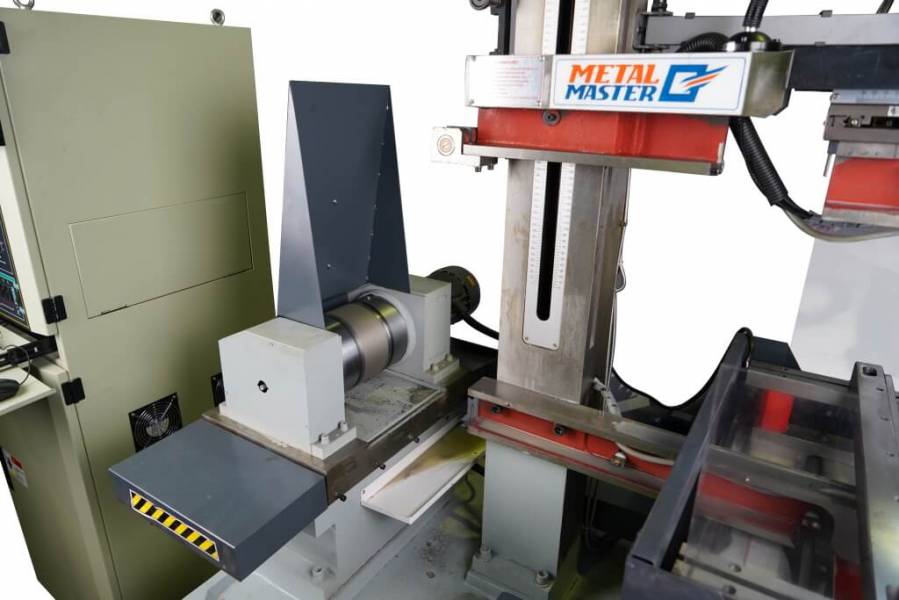

Станок оснащен высокоскоростным барабаном для перемотки проволоки-электрода. Максимальная длина намотки проволоки-электрода на барабан составляет 250 метров а диаметр проволоки-электрода 0,18 мм.

НАЗНАЧЕНИЕ:

Электроэрозионные проволочно-вырезные станки предназначены для изготовления деталей различных форм и размеров, таких как инструмент, запчасти машин, ювелирные изделия, штампы, обработка зубьев, шлицев и т.п. Эти станки позволяют обрабатывать детали из стали различных марок, высокопрочных композитных сплавов, титана, графита и многое другое. Модели отличаются величиной перемещения по осям, габаритами рабочего стола, типом обработки - "однопроходный" или "многопроходный". Все модели станков предназначены для обработки любых токопроводящих материалов с высокой точностью и отличным качеством поверхности.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

При проектировании станков компания Metal Master за основу принимались точность обработки, простота эксплуатации, экономия трудозатрат и долгий срок службы, что, несомненно, отразилось на популярности данного оборудования и его широкого применения на предприятиях различного уровня. Основное применение данные станки находят при производстве штампов и пресс-форм, т.к. точность – это основное преимущество этих моделей. Поскольку для выполнения работ требуется всего один инструмент, этот станок станет для вас доступной альтернативой оборудованию для фрезерования, токарной обработки и шлифования.

Metal Master DK7735 DRO

Metal Master DK7735 DRO

Metal Master DK7735 DRO

СХЕМА ОБРАБОТКИ:

Metal Master DK7735 DRO

Metal Master DK7735 DRO

ПРЕИМУЩЕСТВА НАШЕГО ОБОРУДОВАНИЯ:

  • Обработка любых токопроводящих материалов любой твердости.
  • Отсутствие стружки (металл плавится и испаряется).
  • Отсутствие термического и механического влияния на структуру (поверхность не деформируется).
  • Минимальная толщина реза равная 0,2 мм позволяет эффективно экономить обрабатываемый материал.
  • Возможность получения деталей сложной формы и очень малых размеров, изготовление которых другими методами затруднительно.
  • Обработка отверстий малых диаметров и скруглений небольших внутренних и наружных радиусов.
  • Возможность пакетной обработки.
  • Вследствие низкой себестоимости процесса обработки и снятия проблем изготовления дорогих вырубных штампов, станок является наилучшей заменой штамповочного производства.
  • Возможность краткосрочной окупаемости оборудования при наличии проблемных деталей в связи с общей низкой себестоимостью обработки, быстрой переналадкой оборудования с одного изделия на другое.
  • Простота конструкции станка повышает его надежность.
  • Наличие проволочного барабана, который вращается в разном направлении и разной скоростью, тем самым обеспечивается черновой и чистовой рез.
  • Многократное использование проволочного электрода удешевляет процесс обработки.
  • Рациональное использование расходных материалов.
  • Простота и наглядность создания сложных контуров и поверхностей при помощи популярных CAM/CAD программ «Компас» и «AutoCAD». Управляющая системная программа AutoCut WEDM (сокращенное название – система AutoCut) разработана на базе операционной системы Windows XP и состоит из системных программ (CAD и CAM), работающих под управлением ОС Windows. Она включает плату управления движением по 4 осям, которую вставляют в один слот PCI персонального компьютера с шиной PCI, соединяют с платой управления цепями шаговых двигателей, отличающуюся высокой надежностью и экономией энергии (без вентиляторов), и с платой высокочастотного генератора. Пользователь с помощью системы автоматического проектирования (САПР/ CAD) создает графические программы обработки заготовки в соответствии с чертежами, использует модуль WEDM для вычерчивания, генерирует двух- и трехмерные модели, а затем использует эти данные для выполнения задач. Во время обработки система может интеллектуально управлять частотой вращения мотора, параметрами мощности импульса и т.п. Метод обработки, основанный на графическом адаптере, представляет собой динамическую интеграцию CAD и CAM для электроэрозионных проволочно-вырезных станков.

Стандартная комплектация:

  1. Комплект оптических линеек и устройство цифровой индикации SINO. (Устройство цифровой индикации предназначено для обработки электрических сигналов, поступающих от оптических линеек. Осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.);
  2. Система ЧПУ AutoCut WEDM (русифицированное ЧПУ);
  3. Бак СОЖ;
  4. Стойка оператора
  5. Вся техническая документация к станку на русском языке:

    1) Электрическая часть Metal Master DK77 DRO;

    2) Механическая часть Metal Master DK77 DRO;

Отзывы и вопросы
Отзывы и вопросы. Metal Master DK7740M DRO (Многопроходный)
  •  stdClass Object
    (
        [id] => 9789
        [object_id] => 5436
        [ip] => 95.153.177.156
        [name] => Елена Николаева
        [text] => Заготовку какой толщины модно обработать на данной модели станка?
        [answer] => Здравствуйте! Максимальная толщина заготовки составляет 400 мм.
        [type] => product
        [date] => 2023-12-19 13:43:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => mlq7@yandex.ru
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Елена Николаева 19.12.2023 в 13:43
    Заготовку какой толщины модно обработать на данной модели станка?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! Максимальная толщина заготовки составляет 400 мм.
  •  stdClass Object
    (
        [id] => 9788
        [object_id] => 5436
        [ip] => 95.153.177.156
        [name] => Федор
        [text] => Оптические линейки какого бренда имеет данная модель?
        [answer] => Добрый день! На станке установлены УЦИ бренда SINO.
        [type] => product
        [date] => 2023-11-18 16:43:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => mrasulov357@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Федор 18.11.2023 в 16:43
    Оптические линейки какого бренда имеет данная модель?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! На станке установлены УЦИ бренда SINO.
  •  stdClass Object
    (
        [id] => 8982
        [object_id] => 5436
        [ip] => 178.237.187.100
        [name] => Геннадий Борисов
        [text] => Какая точность в микронах у этого оборудования?
        [answer] => Здравствуйте! Максимальная точность реза - 15 микрон.
        [type] => product
        [date] => 2022-02-24 14:15:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => alekob2020@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Геннадий Борисов 24.02.2022 в 14:15
    Какая точность в микронах у этого оборудования?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! Максимальная точность реза - 15 микрон.
  •  stdClass Object
    (
        [id] => 8981
        [object_id] => 5436
        [ip] => 178.237.187.100
        [name] => Светлана Родионова
        [text] => В чем отличие одно и многопроходных станков у вас?
        [answer] => Добрый день! Главное принципиальное отличие заключается в точности обработки. На однопроходном станке минимальная шероховатость - Ra 2,5; на многопроходном - Ra 0,8.
        [type] => product
        [date] => 2022-02-12 17:17:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => alekob2020@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Светлана Родионова 12.02.2022 в 17:17
    В чем отличие одно и многопроходных станков у вас?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Главное принципиальное отличие заключается в точности обработки. На однопроходном станке минимальная шероховатость - Ra 2,5; на многопроходном - Ra 0,8.
