Электроэрозионный проволочно-вырезной станок с ЧПУ струйного типа серии Metal Master DK7735 DRO (Однопроходный)

Сейчас этот товар смотрят 1 человек
    725 401 руб.

    Выберите комплектацию

     Генератор SF-L70 Генератор SF-L70 Цена: 310 250  р.
     Генератор SF-L80 Генератор SF-L80 Цена: 366 606  р.
    Технические характеристики
    МодельDK7735 DRO
    Размер рабочего стола:740*470mm
    Ход рабочего стола:350*450mm
    Максимальная толщина резки заготовки :400 мм
    Точность обработки:0,015 мм

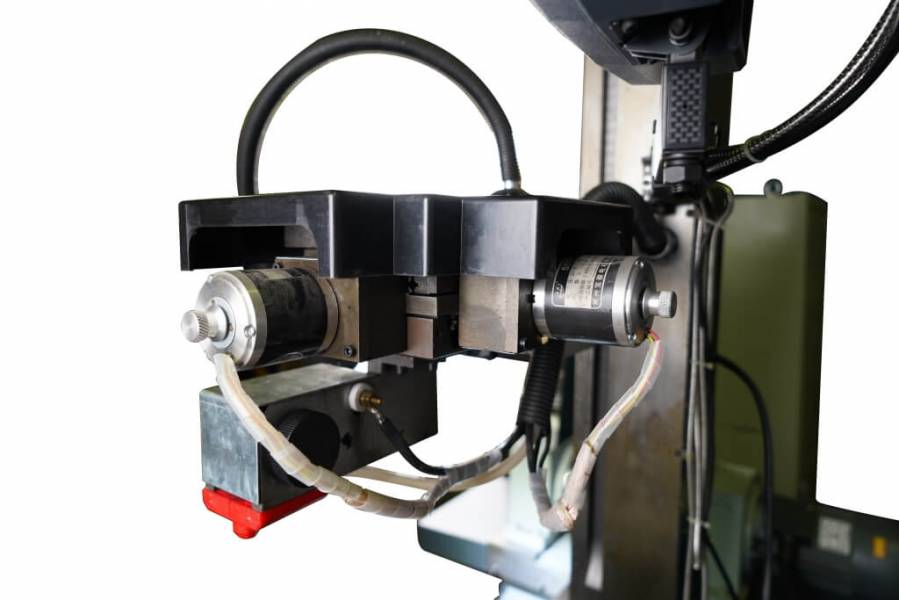

    Стандартный угол наклона проволоки± 3-6 °
    Максимальная нагрузка на рабочий стол450 кг
    Диаметр проволочного электрода :0,18 мм
    Габаритные размеры корпуса станка :1460×950×1600мм
    Вес станка:1050 кг
    Общая мощность станка:2 кВт
    Напряжение380В
    Система программирования и управления:AUTOCUT
    На русском языке.
    Online трансляции из демозалов и складов
    • ONLINE трансляции из демозалов и складов Metal Master Демозал в Москве
    • ONLINE трансляции из демозалов и складов Metal Master Склад
    • ONLINE трансляции из демозалов и складов Metal Master Демозал в Санкт-Петербурге
    • ONLINE трансляции из демозалов и складов Metal Master Отдел продаж в Орле
    Описание

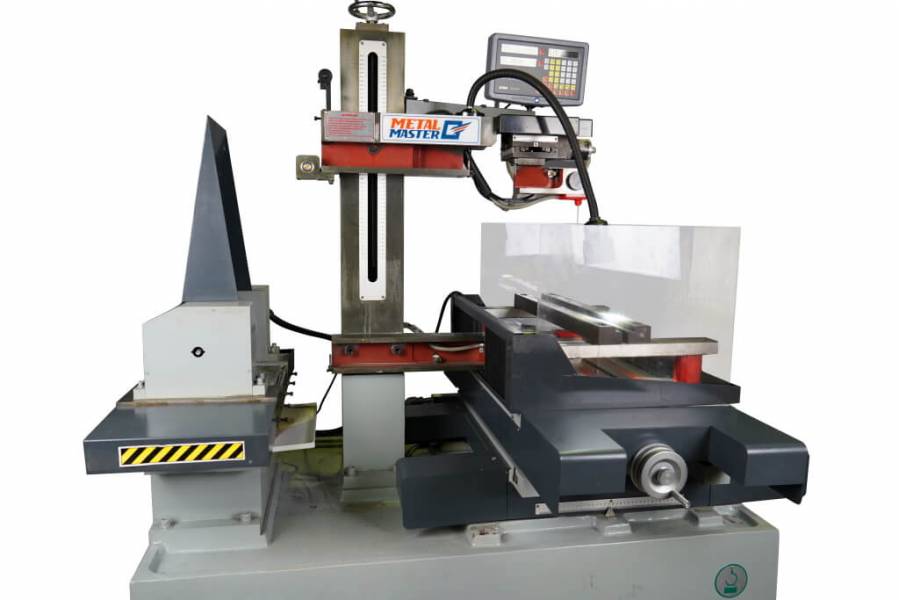

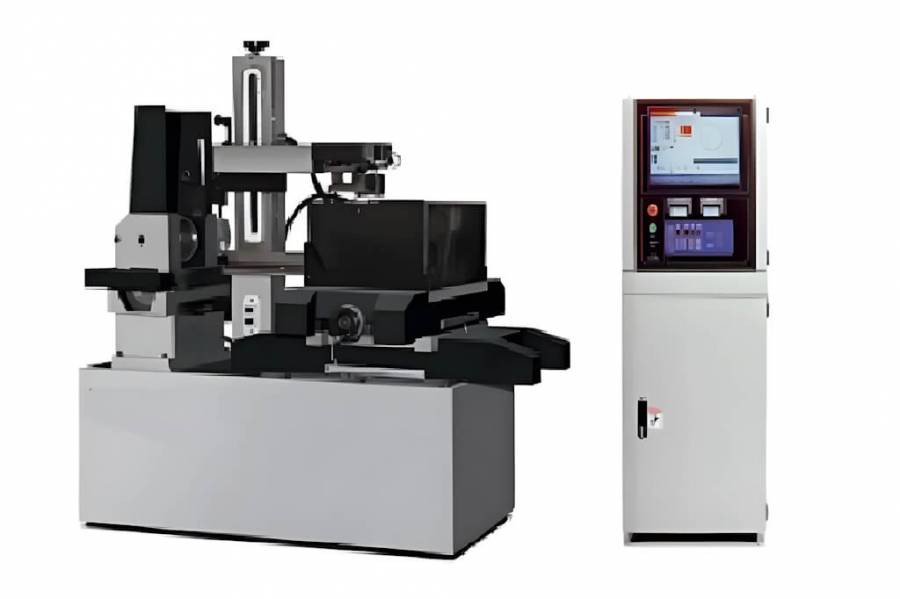

    Описание станка Электроэрозионный проволочно-вырезной станок с ЧПУ струйного типа серии Metal Master DK7735 DRO (Однопроходный)

    Эрозионный станок серии Metal Master DK7735 DRO – однопроходный проволочно-вырезной станок струйного типа с многократным использованием проволоки. Точность реза на однопроходных станках составляет 0.015 мм, шероховатость обрабатываемой поверхности может достигать Ra 2,5, скорость электроэрозионной обработки достигает 100 мм2/мин, возможный угол наклона проволоки 3°~45°/80 мм (конусность реза 6°~60°/80), в зависимости от установленной системы наклона проволоки.

    Проволочно-вырезные станки струйного типа позволяют вести обработку заготовки с толщиной реза до 600 мм за счет высокой скорости движения электрода – молибденовой проволоки, что обеспечивает высокую скорость удаления продуктов электроэрозионной обработки и интенсивному охлаждению зоны электроэрозионного прожига. Все проволочно-вырезные станки серии Metal Master DK77 DRO укомплектованы централизованной системой смазки ШВП.

    Стойки управления проволочно-вырезных станков DK77 DRO оснащены системами ЧПУ, в которых встроен CAM модуль, создающего автоматически на основе загруженного контура реза (чертежа) программу обработки в G-кодах.

    Все электроэрозионные станки серии Metal Master DK77 DRO перед отгрузкой клиенту проходят дополнительную проверку и предпродажную подготовку, что гарантирует высокую точность электроэрозионной обработки при дальнейшей эксплуатации проволочно-вырезного станка.

    ПараметрыЕдиницы
    измерения
    Мод.SF- L80Мод.SF-L70
    Максимальная скорость резамм²/мин140100

    Средняя скорость реза при получении шероховатости около 3.4 Ra
    (1 проход), толщина заготовки 40-70 мм

    мм²/мин10080
    Лучшая шероховатостьRa μм3
    Гарантируемая точность реза по деталимм0.015
    Максимальный ток обработкиА83
    Мощность генераторакВт21.2
    Тип направляющих на рабочих столах осей X,Y-Линейные направляющие призматического типа
    Регулировка скорости вращения проволочного барабана-нетнет

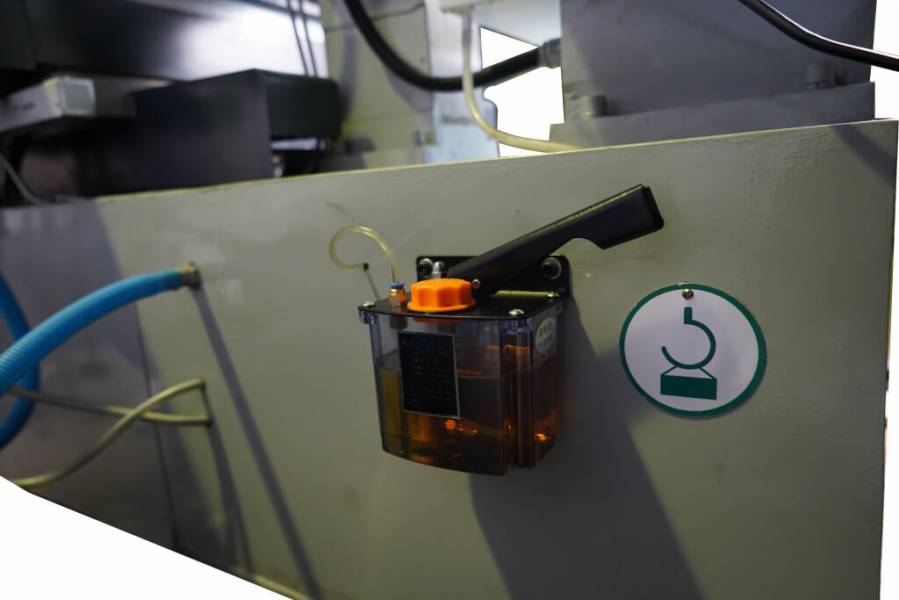

    Централизованная система смазки (ШВП осей X,Y, винт-гайка в карете проволочного барабана, шестерни редуктора в каретке
    проволочного барабана)
    -есть
    Смазка направляющих осей X,Y через централизованную систему смазки-Нет, масло доливается раз в месяц

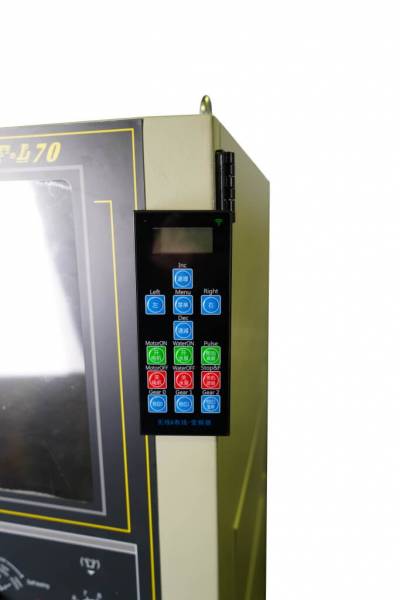

    Управление станцией СОЖ и проволочным барабаном-Через выносной пульт управления
    Компьютер и монитор вмонтированы в стойку-да
    Срок гарантиилет1

    Компания MetalMaster предлагает широкий выбор электроэрозионных станков и профессиональную помощь наших специалистов в выборе наиболее подходящего электроэрозионного станка для решения Ваших производственных задач.

    НАЗНАЧЕНИЕ:

    Электроэрозионные проволочно-вырезные станки предназначены для изготовления деталей различных форм и размеров, таких как инструмент, запчасти машин, ювелирные изделия, штампы, обработка зубьев, шлицев и т.п. Эти станки позволяют обрабатывать детали из стали различных марок, высокопрочных композитных сплавов, титана, графита и многое другое. Модели отличаются величиной перемещения по осям, габаритами рабочего стола, типом обработки - "однопроходный" или "многопроходный". Все модели станков предназначены для обработки любых токопроводящих материалов с высокой точностью и отличным качеством поверхности.

    ОБЛАСТЬ ПРИМЕНЕНИЯ:

    При проектировании станков компания Metal Master за основу принимались точность обработки, простота эксплуатации, экономия трудозатрат и долгий срок службы, что, несомненно, отразилось на популярности данного оборудования и его широкого применения на предприятиях различного уровня. Основное применение данные станки находят при производстве штампов и пресс-форм, т.к. точность – это основное преимущество этих моделей. Поскольку для выполнения работ требуется всего один инструмент, этот станок станет для вас доступной альтернативой оборудованию для фрезерования, токарной обработки и шлифования.

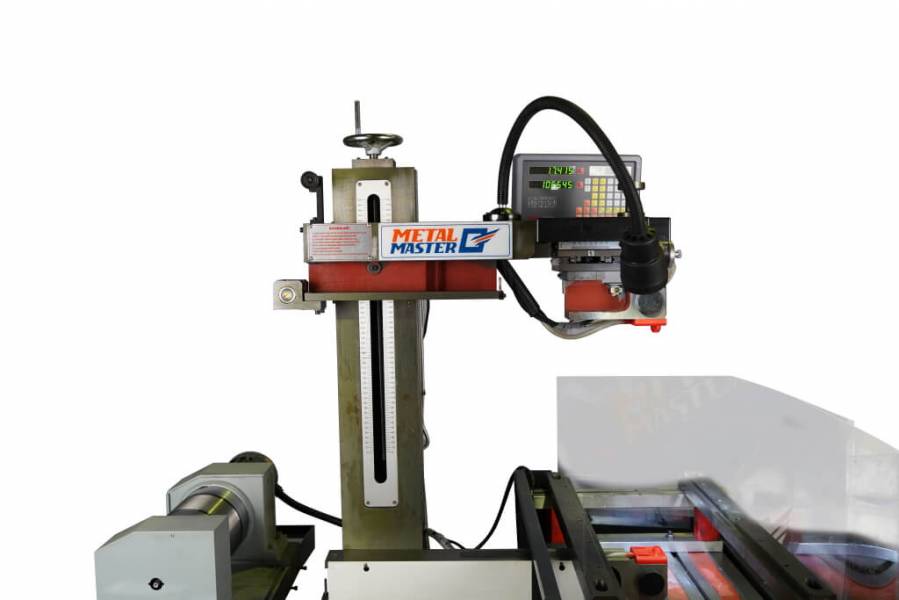

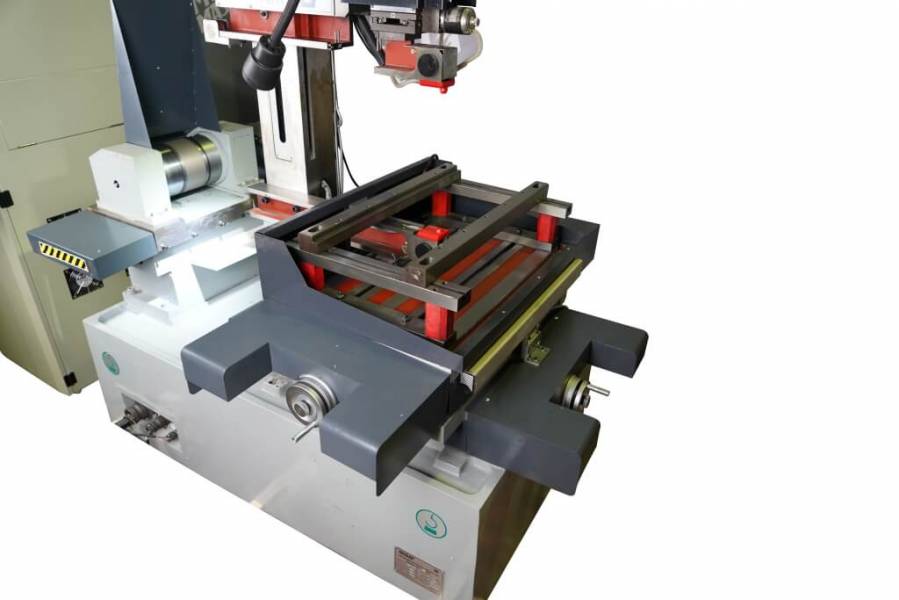

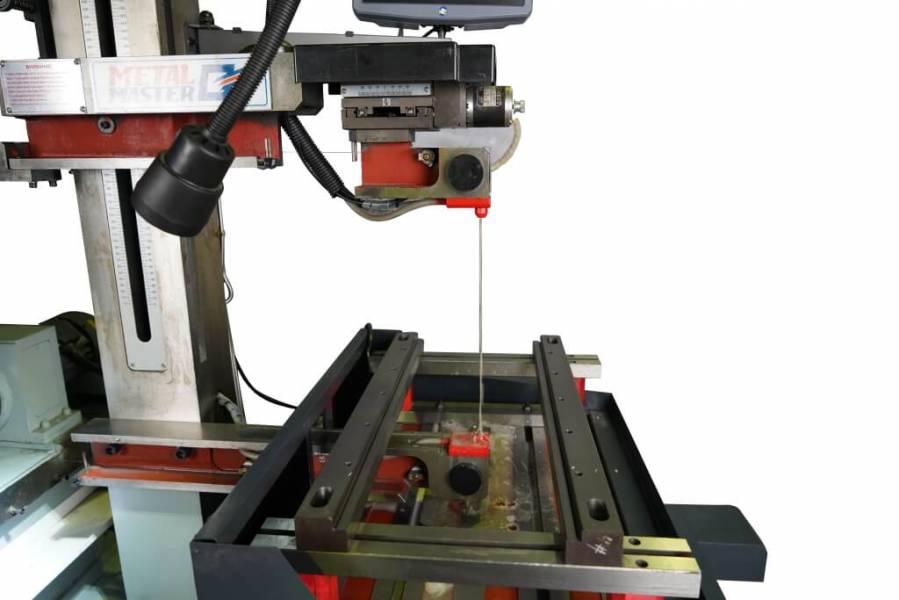

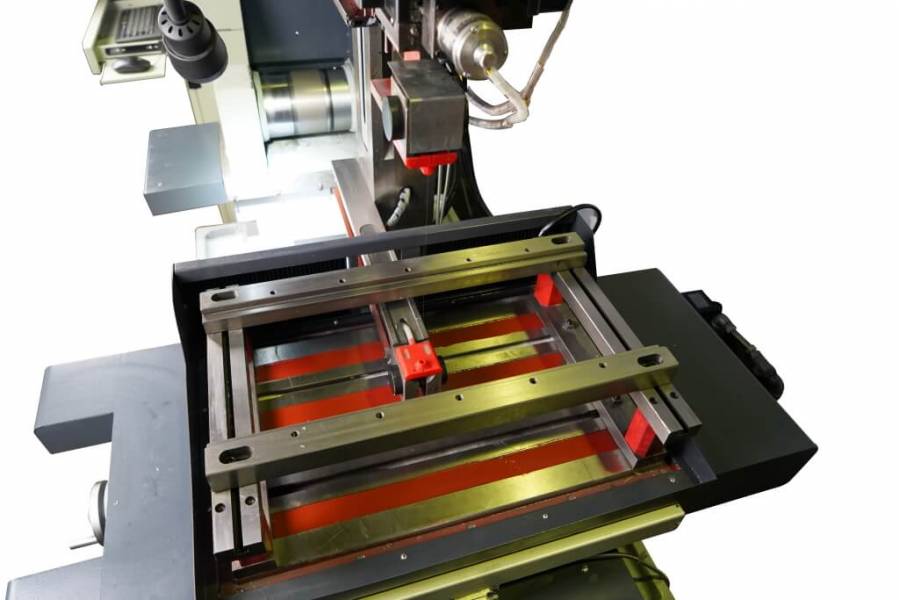

    Metal Master DK7735 DRO

    Metal Master DK7735 DRO

    Metal Master DK7735 DRO

    СХЕМА ОБРАБОТКИ:

    Metal Master DK7735 DRO

    Metal Master DK7735 DRO

    ПРЕИМУЩЕСТВА НАШЕГО ОБОРУДОВАНИЯ:

    • Обработка любых токопроводящих материалов любой твердости.
    • Отсутствие стружки (металл плавится и испаряется).
    • Отсутствие термического и механического влияния на структуру (поверхность не деформируется).
    • Минимальная толщина реза равная 0,2 мм позволяет эффективно экономить обрабатываемый материал.
    • Возможность получения деталей сложной формы и очень малых размеров, изготовление которых другими методами затруднительно.
    • Обработка отверстий малых диаметров и скруглений небольших внутренних и наружных радиусов.
    • Возможность пакетной обработки.
    • Вследствие низкой себестоимости процесса обработки и снятия проблем изготовления дорогих вырубных штампов, станок является наилучшей заменой штамповочного производства.
    • Возможность краткосрочной окупаемости оборудования при наличии проблемных деталей в связи с общей низкой себестоимостью обработки, быстрой переналадкой оборудования с одного изделия на другое.
    • Простота конструкции станка повышает его надежность.

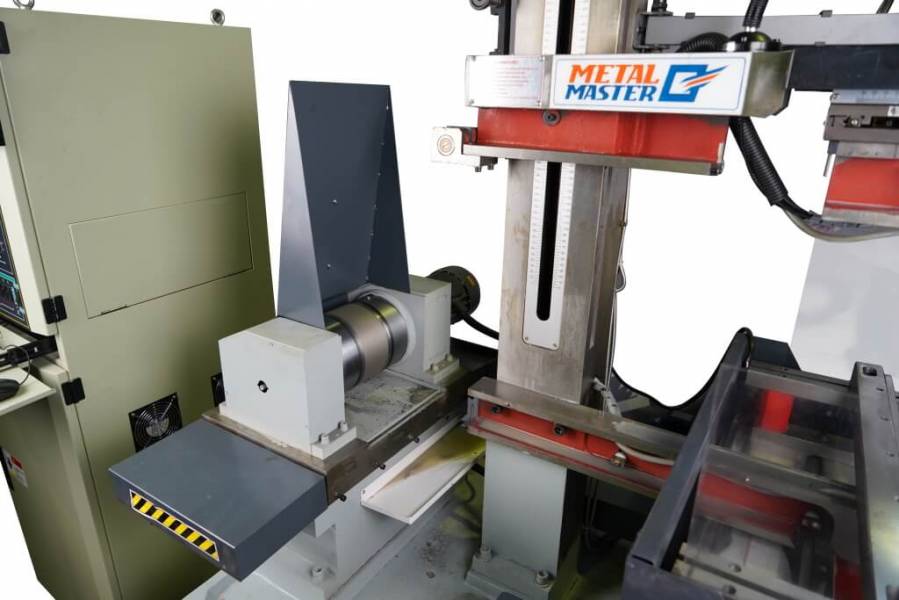

    • Наличие проволочного барабана, который вращается в разном направлении и разной скоростью, тем самым обеспечивается черновой и чистовой рез.
    • Многократное использование проволочного электрода удешевляет процесс обработки.
    • Рациональное использование расходных материалов.
    • Простота и наглядность создания сложных контуров и поверхностей при помощи популярных CAM/CAD программ «Компас» и «AutoCAD». Управляющая системная программа AutoCut WEDM (сокращенное название – система AutoCut) разработана на базе операционной системы Windows XP и состоит из системных программ (CAD и CAM), работающих под управлением ОС Windows. Она включает плату управления движением по 4 осям, которую вставляют в один слот PCI персонального компьютера с шиной PCI, соединяют с платой управления цепями шаговых двигателей, отличающуюся высокой надежностью и экономией энергии (без вентиляторов), и с платой высокочастотного генератора. Пользователь с помощью системы автоматического проектирования (САПР/ CAD) создает графические программы обработки заготовки в соответствии с чертежами, использует модуль WEDM для вычерчивания, генерирует двух- и трехмерные модели, а затем использует эти данные для выполнения задач. Во время обработки система может интеллектно управлять частотой вращения мотора, параметрами мощности импульса и т.п. Метод обработки, основанный на графическом адаптере, представляет собой динамическую интеграцию CAD и CAM для электроэрозионных проволочно-вырезных станков.

    Стандартная комплектация:

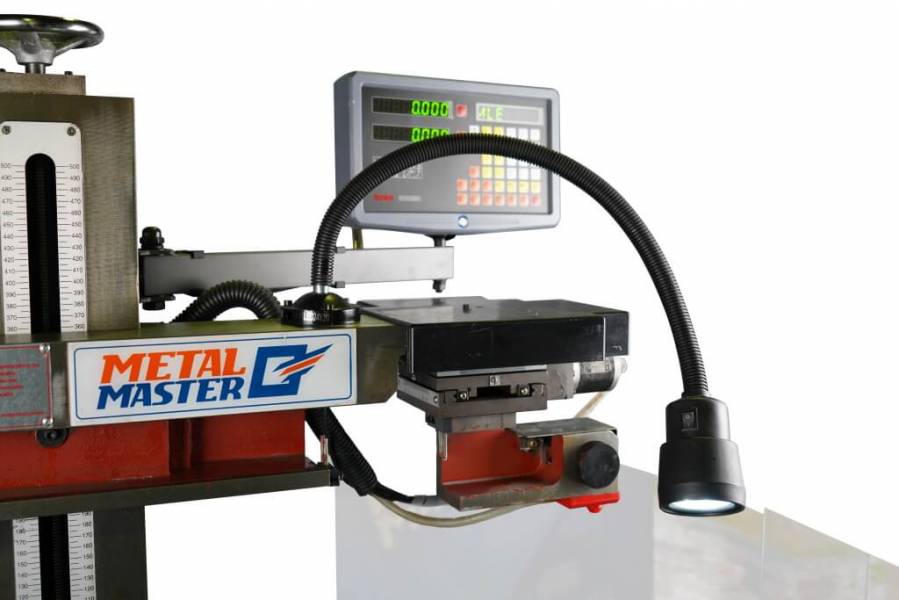

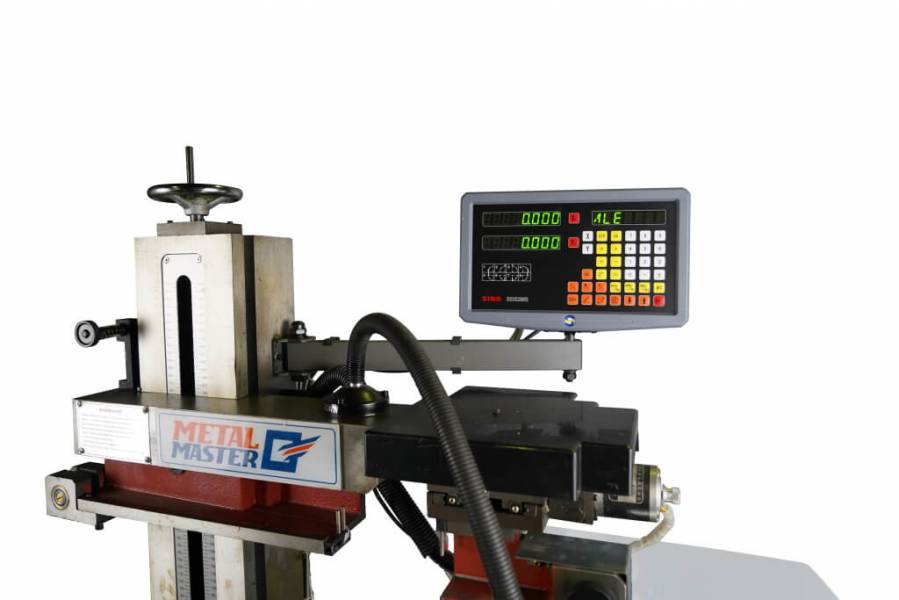

    1. Комплект оптических линеек и устройство цифровой индикации SINO. (Устройство цифровой индикации предназначено для обработки электрических сигналов, поступающих от оптических линеек. Осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.);
    2. Система ЧПУ AutoCut WEDM (русифицированное ЧПУ);
    3. Натяжитель проволоки;
    4. Бак СОЖ;
    5. Стойка оператора
    6. Вся техническая документация к станку на русском языке:

      1) Электрическая часть Metal Master DK77 DRO;

      2) Механическая часть Metal Master DK77 DRO;
