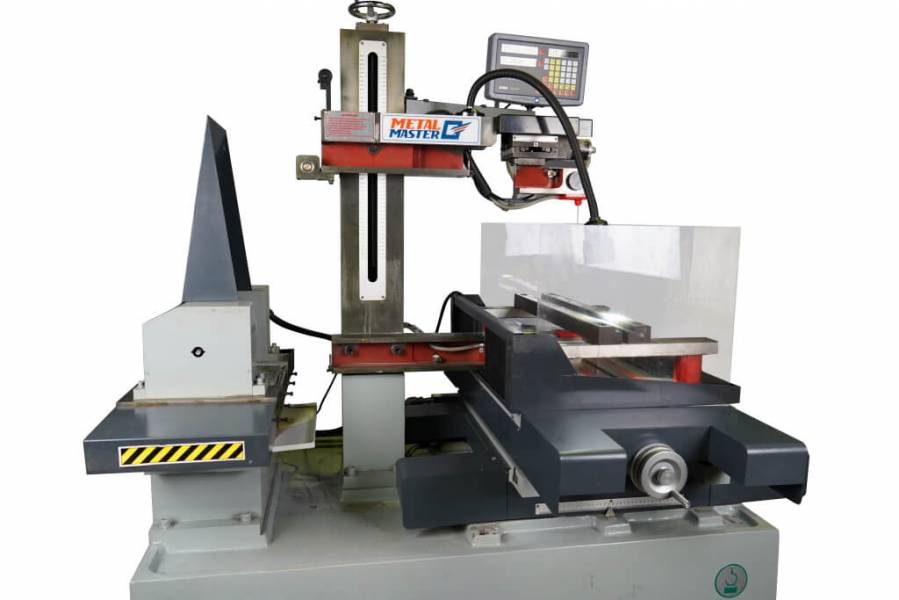

Электроэрозионный проволочно-вырезной станок с ЧПУ струйного типа серии Metal Master DK7763F DRO (Однопроходный)

Сейчас этот товар смотрят 4 человека

Выберите комплектацию

 Генератор SF-L70 Генератор SF-L70 Цена: 292 760  р.
 Генератор SF-L80 Генератор SF-L80 Цена: 341 120  р.
Технические характеристики
МодельDK7763F DRO
Размер рабочего стола:1380*800 мм
Ход рабочего стола:630*1000 мм
Максимальная толщина резки заготовки :600 мм
Точность обработки:0,015 мм
Стандартный угол наклона проволоки± 3-6 °
Максимальная нагрузка на рабочий стол1000 кг
Диаметр проволочного электрода :0,18 мм
Габаритные размеры корпуса станка :1780×1590×1700мм
Вес станка:3000 кг
Общая мощность станка:2 кВт
Напряжение380В
Система программирования и управления:AUTOCUT на русском языке.
Видеообзор
Видеообзор станка
Описание

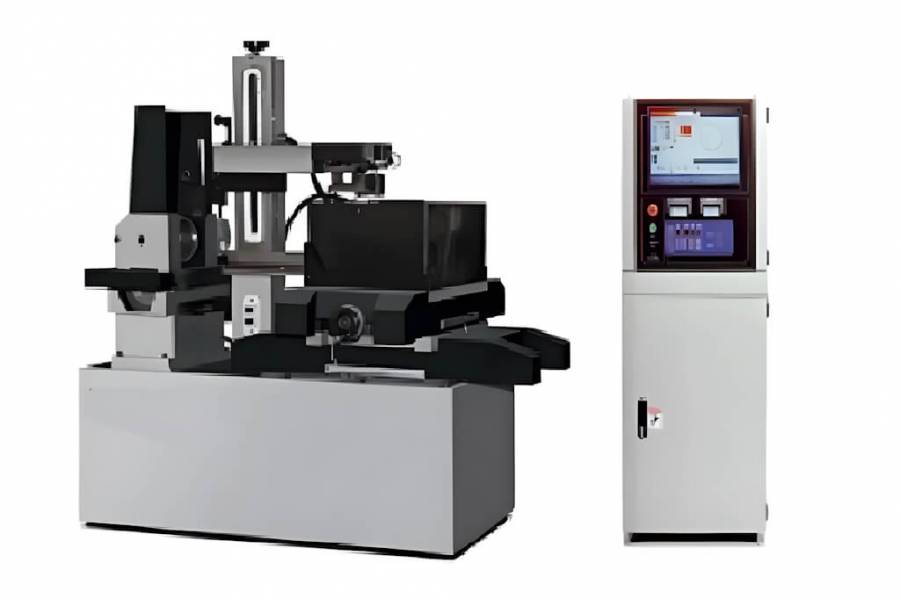

Описание станка Электроэрозионный проволочно-вырезной станок с ЧПУ струйного типа серии Metal Master DK7763F DRO (Однопроходный)

Эрозионный станок серии Metal Master DK7763F DRO – однопроходный проволочно-вырезной станок струйного типа с многократным использованием проволоки. Точность реза на однопроходных станках составляет 0.015 мм, шероховатость обрабатываемой поверхности может достигать Ra 2,5, скорость электроэрозионной обработки достигает 100 мм2/мин, возможный угол наклона проволоки 3°~45°/80 мм (конусность реза 6°~60°/80), в зависимости от установленной системы наклона проволоки.

Проволочно-вырезные станки струйного типа позволяют вести обработку заготовки с толщиной реза до 600 мм за счет высокой скорости движения электрода – молибденовой проволоки, что обеспечивает высокую скорость удаления продуктов электроэрозионной обработки и интенсивному охлаждению зоны электроэрозионного прожига. Все проволочно-вырезные станки серии Metal Master DK77 DRO укомплектованы централизованной системой смазки ШВП.

Стойки управления проволочно-вырезных станков DK77 DRO оснащены системами ЧПУ, в которых встроен CAM модуль, создающего автоматически на основе загруженного контура реза (чертежа) программу обработки в G-кодах.

Все электроэрозионные станки серии Metal Master DK77 DRO перед отгрузкой клиенту проходят дополнительную проверку и предпродажную подготовку, что гарантирует высокую точность электроэрозионной обработки при дальнейшей эксплуатации проволочно-вырезного станка.

ПараметрыЕдиницы
измерения
Мод.SF- L80Мод.SF-L70
Максимальная скорость резамм²/мин140100

Средняя скорость реза при получении шероховатости около 3.4 Ra
(1 проход), толщина заготовки 40-70 мм

мм²/мин10080
Лучшая шероховатостьRa μм3
Гарантируемая точность реза по деталимм0.015
Максимальный ток обработкиА83
Мощность генераторакВт21.2
Габаритные размеры стойки генератора с ЧПУмм750х650х1850750х650х1850
Тип направляющих на рабочих столах осей X,Y-Линейные направляющие призматического типа
Регулировка скорости вращения проволочного барабана-нетнет
Централизованная система смазки (ШВП осей X,Y, винт-гайка в карете проволочного барабана, шестерни редуктора в каретке
проволочного барабана)
-есть
Смазка направляющих осей X,Y через централизованную систему смазки-Нет, масло доливается раз в месяц
Управление станцией СОЖ и проволочным барабаном-Через выносной пульт управления
Компьютер и монитор вмонтированы в стойку-да
Срок гарантиилет1

Компания MetalMaster предлагает широкий выбор электроэрозионных станков и профессиональную помощь наших специалистов в выборе наиболее подходящего электроэрозионного станка для решения Ваших производственных задач.

Эрозионный станок серии Metal Master DK7763F DRO

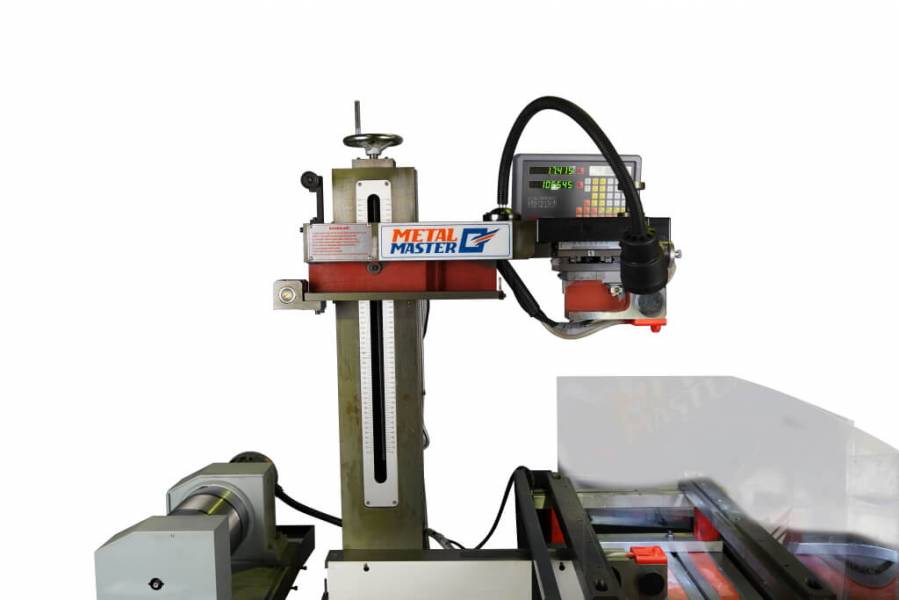

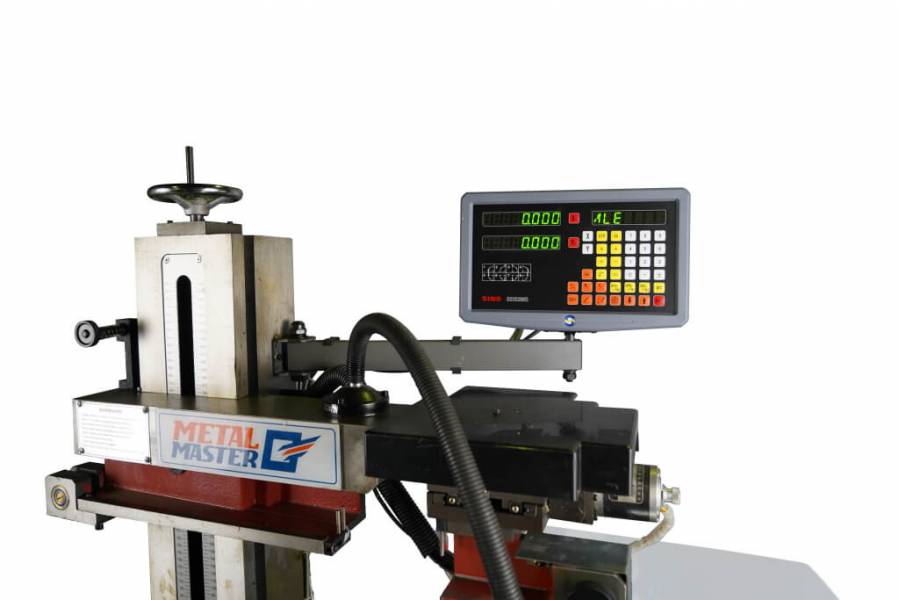

Многофункциональная УЦИ SINO позволяет отслеживать перемещение по двум осям с дискретностью 5 микрон.

Эрозионный станок серии Metal Master DK7763F DRO

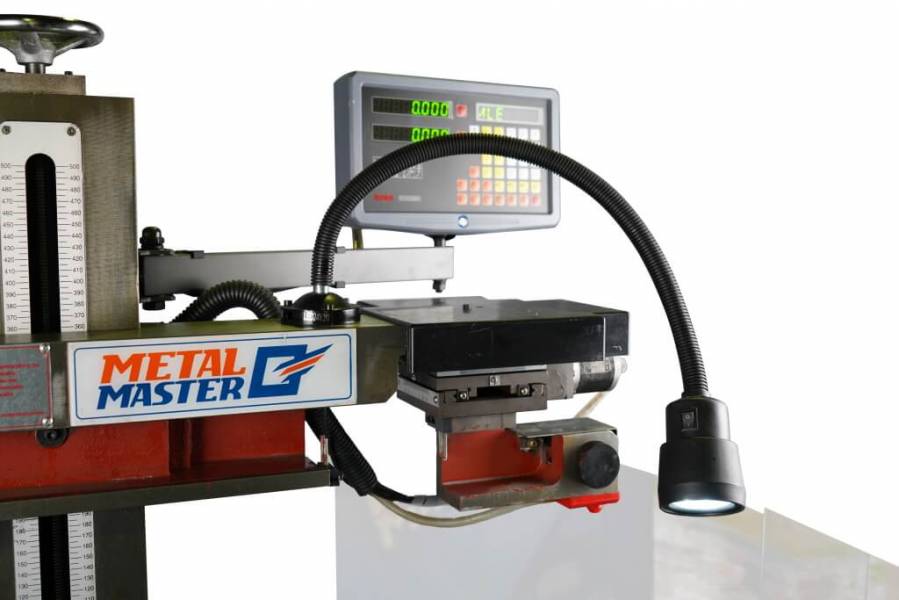

В стандартную комплектацию входит станочный светильник местного освещения.

Эрозионный станок серии Metal Master DK7763F DRO

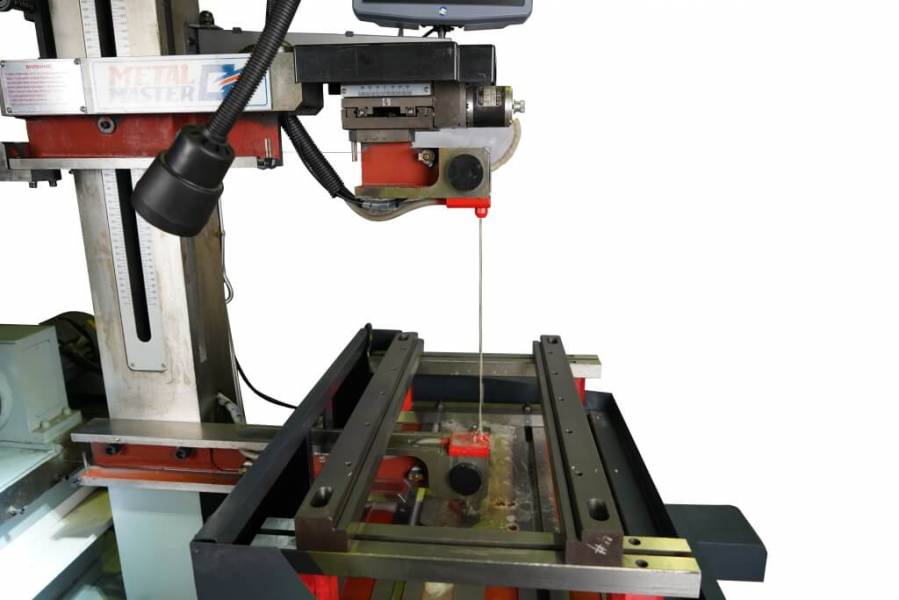

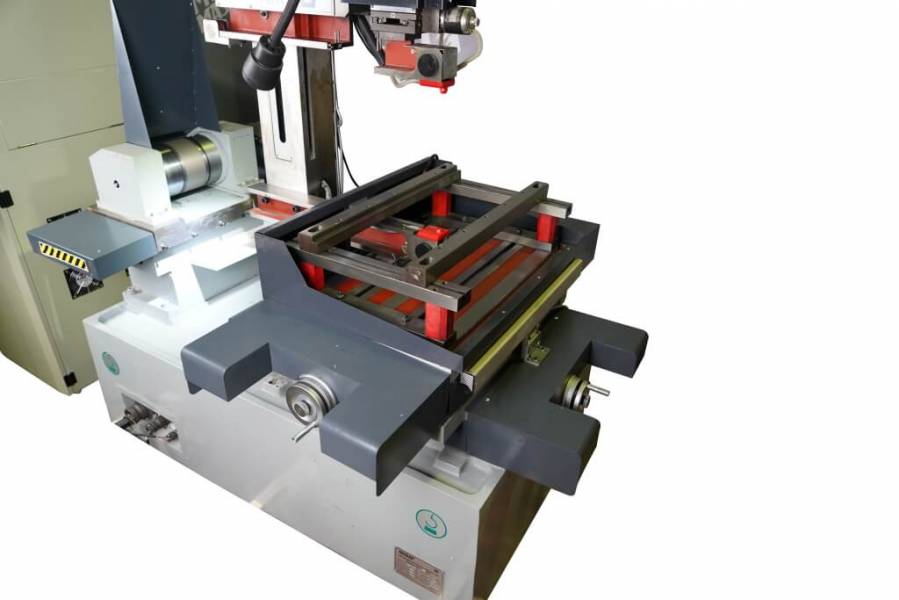

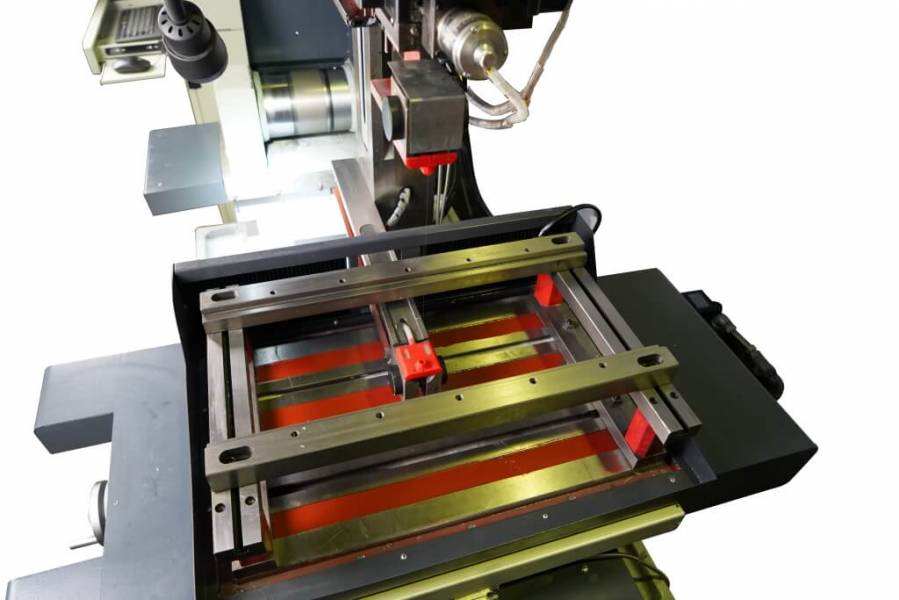

Координатный стол оснащен направляющими. На них вы сможете легко закрепить заготовку или дополнительную оснастку для реза. Перемещение стола по осям X и Y осуществляется с помощью шаговых двигателей.

Эрозионный станок серии Metal Master DK7763F DRO

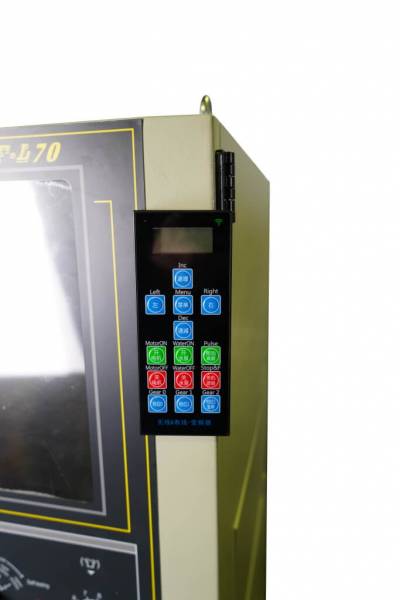

Пульт дистанционного управления проволочно-вырезного электроэрозионного станка позволит увеличить мобильность и удобство работы оператора.

Эрозионный станок серии Metal Master DK7763F DRO

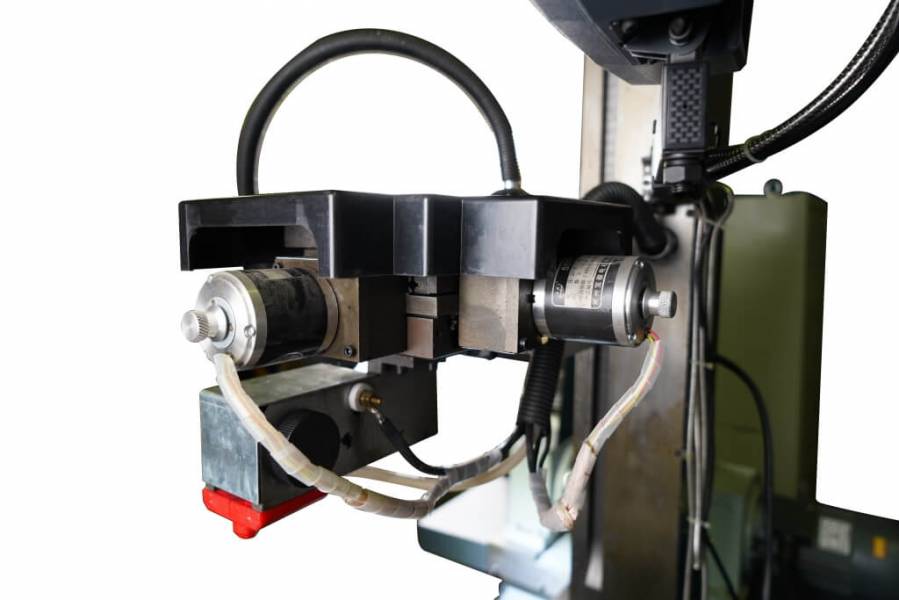

В стандартной комплектации станок имеет возможность резки под углом ±3˚ градуса. (Возможность резки под углом ±15˚ и ±30˚ являются дополнительной опцией) Рез под углом осуществляется с помощью ЧПУ и шаговых двигателей расположенных на верхнем рукаве станка.

Эрозионный станок серии Metal Master DK7763F DRO

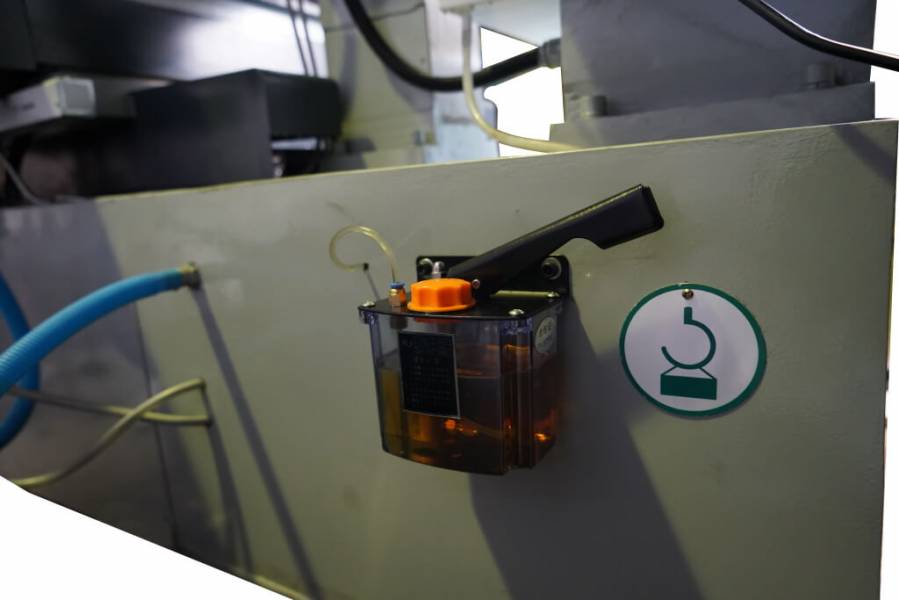

Масло из централизованной системы смазки подается на ШВП осей X,Y, винт-гайку в карете проволочного барабана и шестерни редуктора в каретке проволочного барабана

Эрозионный станок серии Metal Master DK7763F DRO

Сопла подачи СОЖ установлены на верхнем и нижнем рукаве.

Эрозионный станок серии Metal Master DK7763F DRO

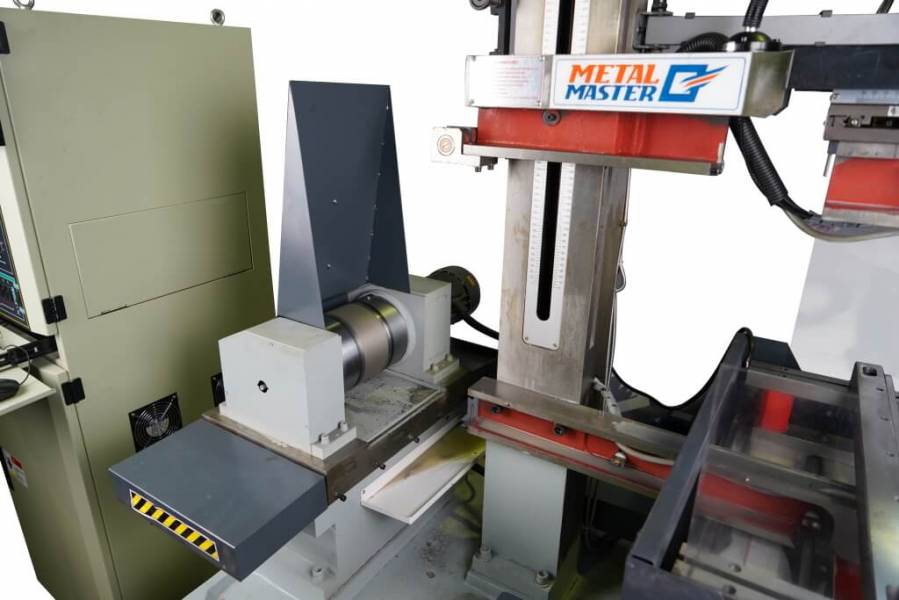

Станок оснащен высокоскоростным барабаном для перемотки проволоки-электрода. Максимальная длина намотки проволоки-электрода на барабан составляет 250 метров а диаметр проволоки-электрода 0,18 мм.

НАЗНАЧЕНИЕ:

Электроэрозионные проволочно-вырезные станки предназначены для изготовления деталей различных форм и размеров, таких как инструмент, запчасти машин, ювелирные изделия, штампы, обработка зубьев, шлицев и т.п. Эти станки позволяют обрабатывать детали из стали различных марок, высокопрочных композитных сплавов, титана, графита и многое другое. Модели отличаются величиной перемещения по осям, габаритами рабочего стола, типом обработки - "однопроходный" или "многопроходный". Все модели станков предназначены для обработки любых токопроводящих материалов с высокой точностью и отличным качеством поверхности.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

При проектировании станков компания Metal Master за основу принимались точность обработки, простота эксплуатации, экономия трудозатрат и долгий срок службы, что, несомненно, отразилось на популярности данного оборудования и его широкого применения на предприятиях различного уровня. Основное применение данные станки находят при производстве штампов и пресс-форм, т.к. точность – это основное преимущество этих моделей. Поскольку для выполнения работ требуется всего один инструмент, этот станок станет для вас доступной альтернативой оборудованию для фрезерования, токарной обработки и шлифования.

Metal Master DK7735 DRO

Metal Master DK7735 DRO

Metal Master DK7735 DRO

СХЕМА ОБРАБОТКИ:

Metal Master DK7735 DRO

Metal Master DK7735 DRO

ПРЕИМУЩЕСТВА НАШЕГО ОБОРУДОВАНИЯ:

  • Обработка любых токопроводящих материалов любой твердости.
  • Отсутствие стружки (металл плавится и испаряется).
  • Отсутствие термического и механического влияния на структуру (поверхность не деформируется).
  • Минимальная толщина реза равная 0,2 мм позволяет эффективно экономить обрабатываемый материал.
  • Возможность получения деталей сложной формы и очень малых размеров, изготовление которых другими методами затруднительно.
  • Обработка отверстий малых диаметров и скруглений небольших внутренних и наружных радиусов.
  • Возможность пакетной обработки.
  • Вследствие низкой себестоимости процесса обработки и снятия проблем изготовления дорогих вырубных штампов, станок является наилучшей заменой штамповочного производства.
  • Возможность краткосрочной окупаемости оборудования при наличии проблемных деталей в связи с общей низкой себестоимостью обработки, быстрой переналадкой оборудования с одного изделия на другое.
  • Простота конструкции станка повышает его надежность.
  • Наличие проволочного барабана, который вращается в разном направлении и разной скоростью, тем самым обеспечивается черновой и чистовой рез.
  • Многократное использование проволочного электрода удешевляет процесс обработки.
  • Рациональное использование расходных материалов.
  • Простота и наглядность создания сложных контуров и поверхностей при помощи популярных CAM/CAD программ «Компас» и «AutoCAD». Управляющая системная программа AutoCut WEDM (сокращенное название – система AutoCut) разработана на базе операционной системы Windows XP и состоит из системных программ (CAD и CAM), работающих под управлением ОС Windows. Она включает плату управления движением по 4 осям, которую вставляют в один слот PCI персонального компьютера с шиной PCI, соединяют с платой управления цепями шаговых двигателей, отличающуюся высокой надежностью и экономией энергии (без вентиляторов), и с платой высокочастотного генератора. Пользователь с помощью системы автоматического проектирования (САПР/ CAD) создает графические программы обработки заготовки в соответствии с чертежами, использует модуль WEDM для вычерчивания, генерирует двух- и трехмерные модели, а затем использует эти данные для выполнения задач. Во время обработки система может интеллектно управлять частотой вращения мотора, параметрами мощности импульса и т.п. Метод обработки, основанный на графическом адаптере, представляет собой динамическую интеграцию CAD и CAM для электроэрозионных проволочно-вырезных станков.

Стандартная комплектация:

  1. Комплект оптических линеек и устройство цифровой индикации SINO. (Устройство цифровой индикации предназначено для обработки электрических сигналов, поступающих от оптических линеек. Осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.);
  2. Система ЧПУ AutoCut WEDM (русифицированное ЧПУ);
  3. Бак СОЖ;
  4. Стойка оператора
  5. Вся техническая документация к станку на русском языке:

    1) Электрическая часть Metal Master DK77 DRO;

    2) Механическая часть Metal Master DK77 DRO;
