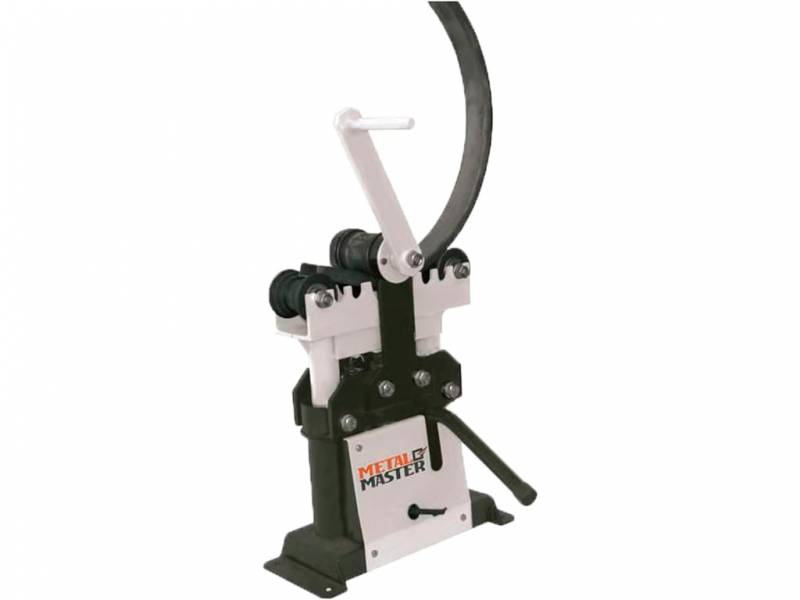

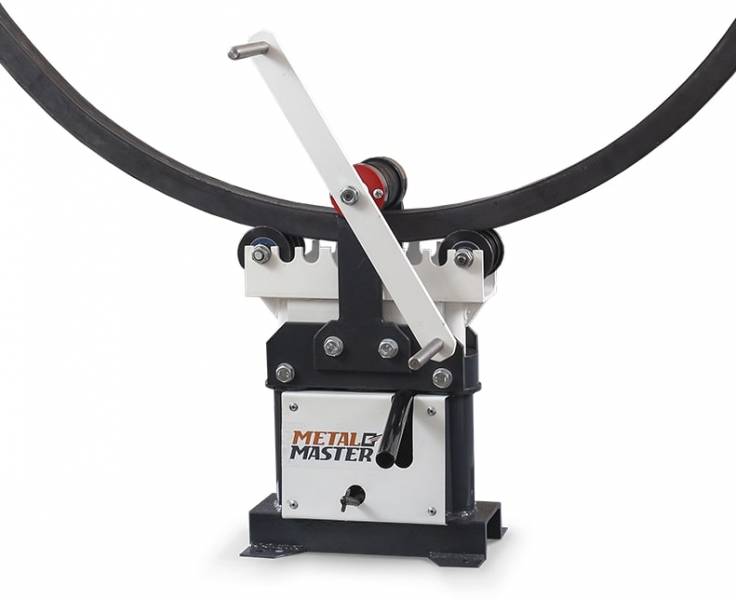

Профилегиб гидравлический MetalMaster APV-60 Mini
Смотреть видео
Профилегиб гидравлический MetalMaster APV-60 Mini
Работа трубогиба: Перед применением трубогиб необходимо закрепить. Устанавливаете на силовую раму станка вальцы соответвующие размерам обрабатываемой трубы. С помощью домкрата прижимайте её между ведущим вальцом и прижимными вальцами. Постепенно работая домкратом прокатываете трубу силовой ручкой до необходимого радиуса гиба. С помощью гидроклапана освобождаете и извлекаете трубу из станка. Под воздействием пружин рама становится в ис... Полное описание
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Спасибо! Ваша заявка отправлена.
Купить в 1 клик
Технические характеристики
| Параметр | Значение |
|---|---|
| Наибольшее усилие гидроцилиндра, Тс | 6 |
| Наибольший ход прижимных валов, мм | 150 |

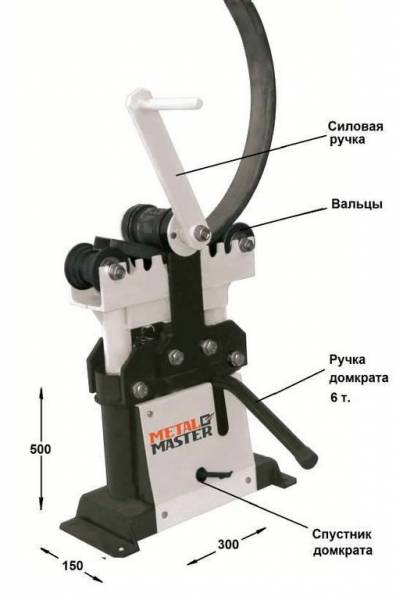

| Габаритные размеры, мм | 500х300х150 |
| Масса базовой комплектации, кг | 25 |
Описание

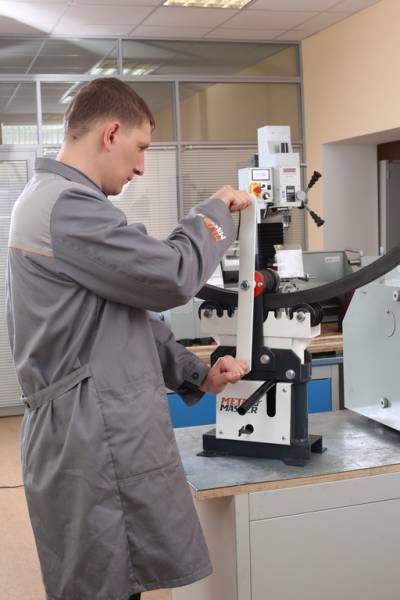

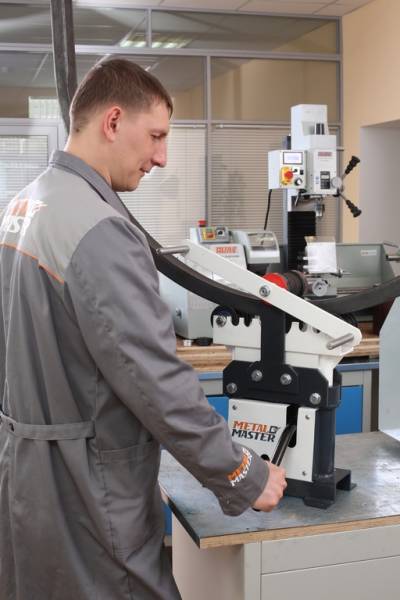

Работа трубогиба:
- Перед применением трубогиб необходимо закрепить.

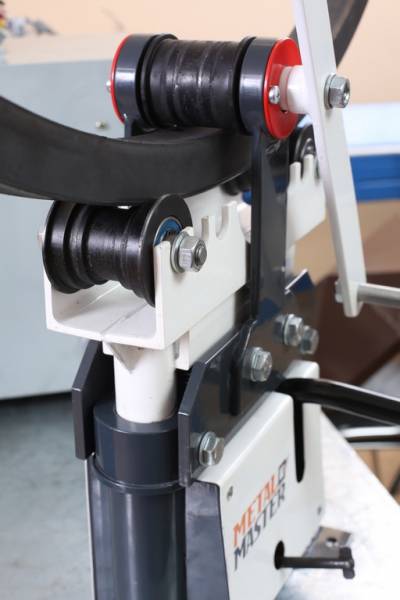

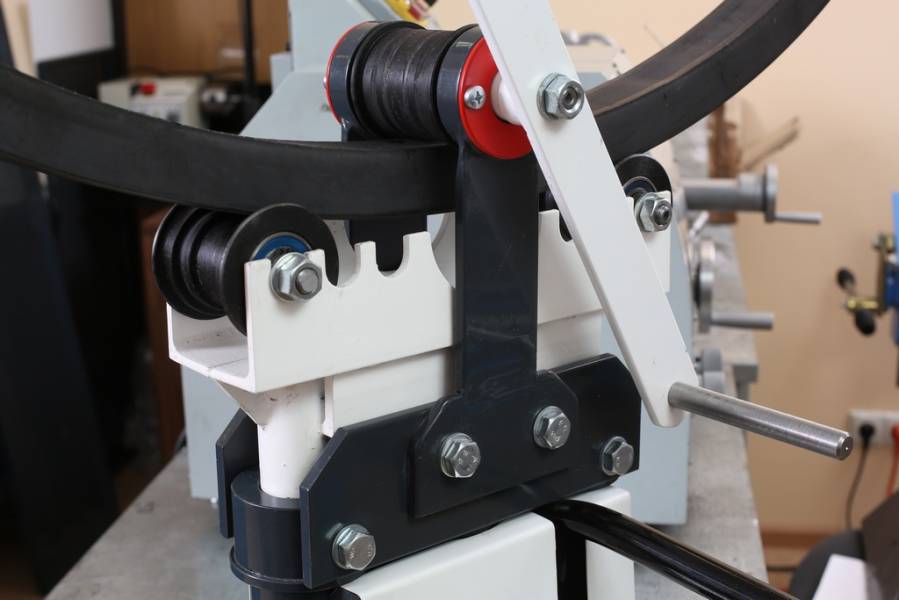

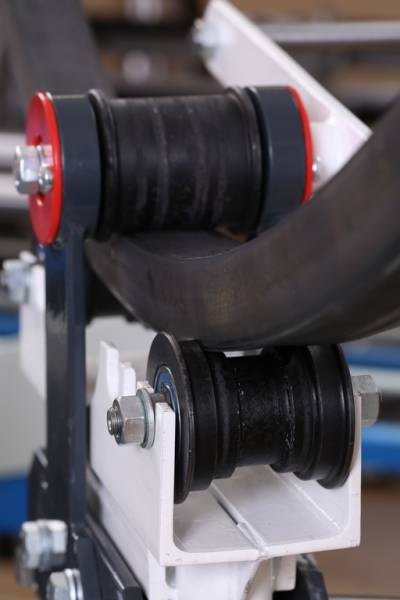

- Устанавливаете на силовую раму станка вальцы соответвующие размерам обрабатываемой трубы. С помощью домкрата прижимайте её между ведущим вальцом и прижимными вальцами.
- Постепенно работая домкратом прокатываете трубу силовой ручкой до необходимого радиуса гиба. С помощью гидроклапана освобождаете и извлекаете трубу из станка. Под воздействием пружин рама становится в исходное положение.

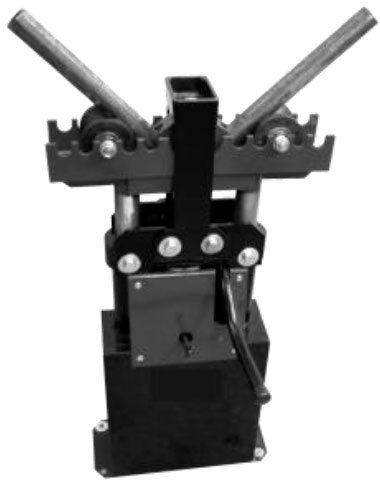

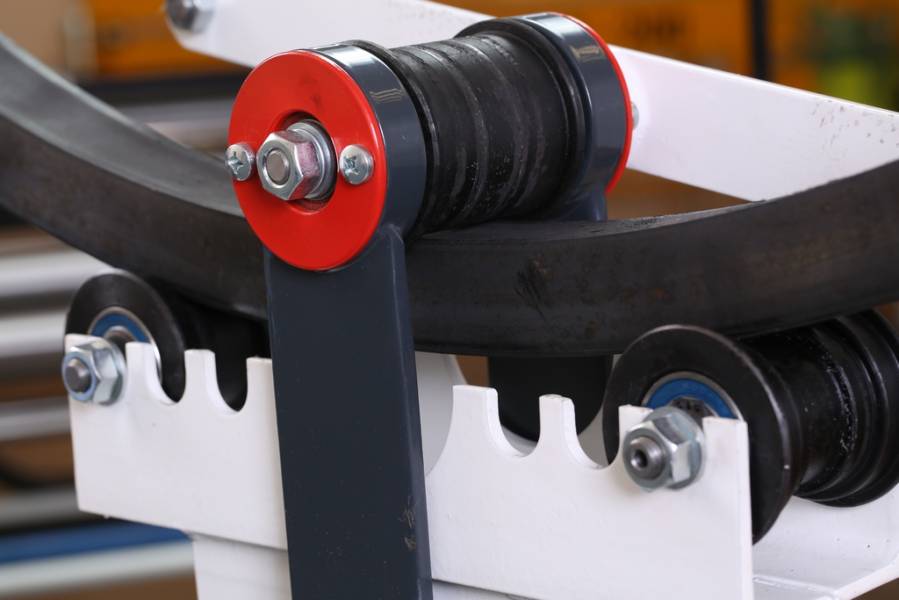

На силовой раме выполнены ряд проточек для позиционирования боковых вальцов и получения малых радиусов гибки.
Применение: Трубогиб предназначен для холодной радиусной и шаблонной гибки профильных и водо-газопроводных труб, а также проката круглого и квадратного сечения.
Вид профиля | Макс. сечение профиля,мм | Минимальный радиус, мм | оснастка |
оснастка в комплекте | |||
| 60 х 10 | 150 | базовая |
| 20х20 | 150 | базовая |
| 15х15 | 300 | базовая |
дополнительная оснастка | |||
| 15х15 | 300 | доп.набор |
| Ø 26.5 | 150 | наборы круглых труб |
| Ø 20 | 300 | |
| 40х4 | 500 | набор для полосы |

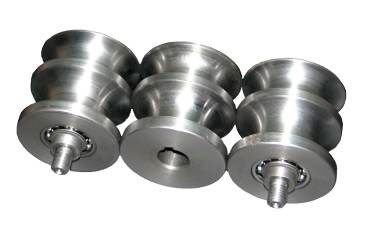

Оснастка:
| Наименование | Розничная цена | |
 | Комплектация Профилегиб APV 60 MINI с комплектом вальцов для профильных труб  | р. |
| оснастка для радиусной прокатки | ||
 | Дополнительный набор проточки 30-50 APV 60 MINI | р. |
| Набор базовый для профильных труб | р. |
 | Набор вальцов для радиусной гибки круглых труб (изготавливается индивидуально) | р. |
 | Валец верхний(проточка 40) с ребордой | р. |
 | Вальцы боковые гладкие | р. |
 | Набор вальцов для радиусной гибки полосы 40х4 на ребре APV 60 MINI | р. |
 | Набор вальцов из капролона (изготавливается индивидуально) | р. |
| оснастка для сегментной гибки | ||
 | Крепление для сегмента APV 60 MINI | р. |
 | Сегмент 3/8" | р. |
| Сегмент 1/2" | р. |
| Сегмент 3/4" | р. |
 | Универсальные ролики-упоры APV 60 MINI | р. |
Товар из разделов
Инструкция
Мы вышлем Вам инструкцию!
Отзывы и вопросы Metal Master Профилегиб гидравлический MetalMaster APV-60 Mini
Антон
Антон
Чем Mini-версия отличается от обычного APV-60?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Меньше габариты (500×300×150 мм) и легче — 25 кг вместо 36 кг.
Глеб
Глеб
Какие виды гиба доступны?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Два вида: радиусная и шаблонная гибка.
Сергей
Сергей

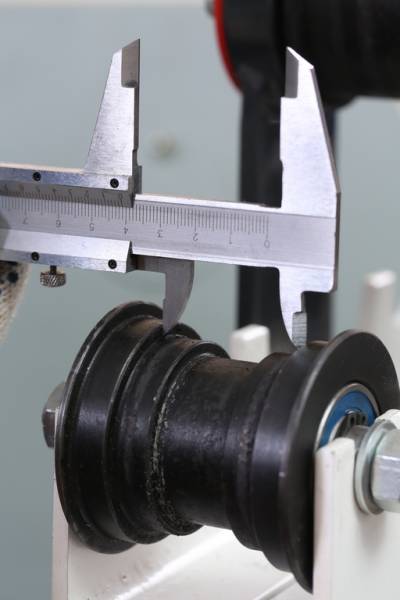

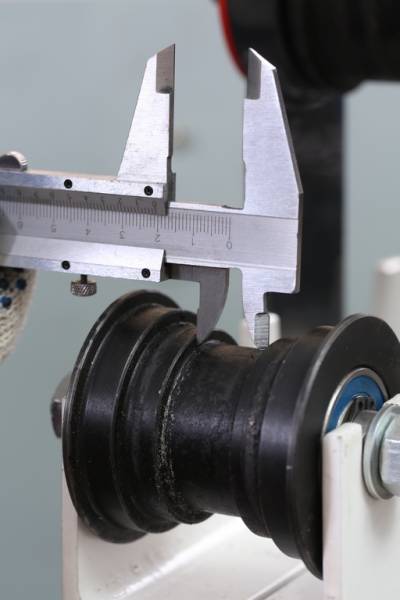

ведущий ролик - имеет ли термообработку?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день, да имеет.
