Профилегиб гидравлический MetalMaster APV-60
Смотреть видео

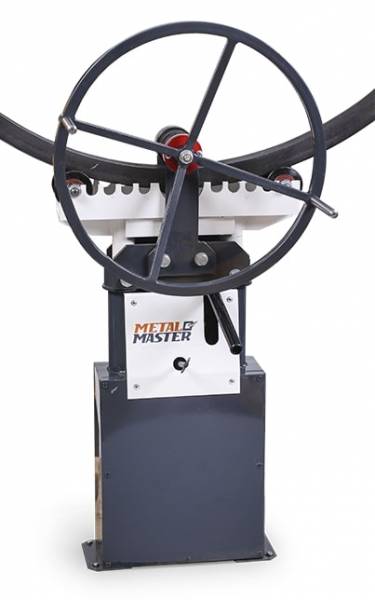

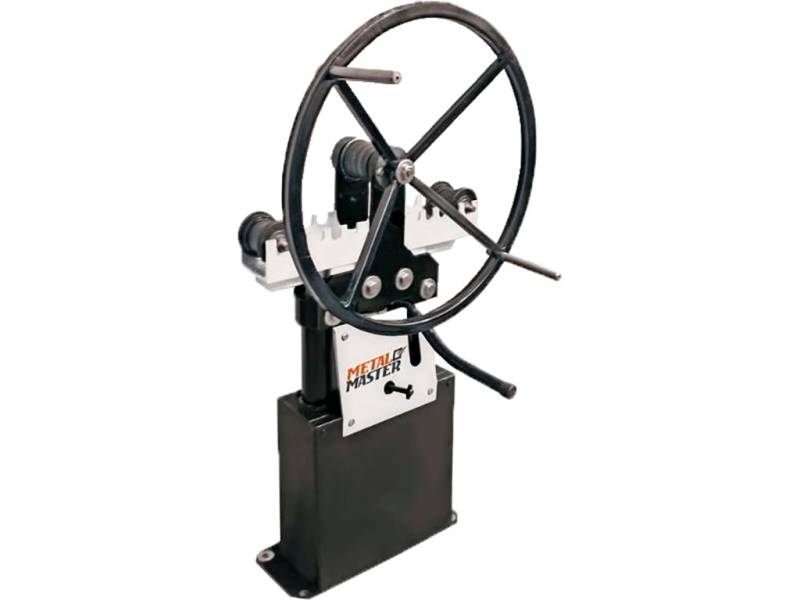

Профилегиб гидравлический MetalMaster APV-60
Ручной профилегиб MetalMaster APV-60 — компактный станок для холодной радиусной гибки профильных и водогазопроводных труб, а также круглого и квадратного проката. Модель оснащена вальцами с термической закалкой, что обеспечивает износостойкость и долговечность. Боковые вальцы имеют два фиксированных положения, а мощный резьбовой вал и упорный подшипник облегчают прижим заготовки. Предусмотрены гайки ограничения хода для точной повторя... Полное описание
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Спасибо! Ваша заявка отправлена.
Купить в 1 клик
Технические характеристики
| Параметр | Значение |
|---|---|
| Наибольшее усилие гидроцилиндра, Тс | 6 |
| Наибольший ход прижимных валов, мм | 150 |
| Габаритные размеры, мм | 1000х500х280 |
| Масса базовой комплектации, кг | 36 |
Описание
Ручной профилегиб MetalMaster APV-60 — компактный станок для холодной радиусной гибки профильных и водогазопроводных труб, а также круглого и квадратного проката. Модель оснащена вальцами с термической закалкой, что обеспечивает износостойкость и долговечность. Боковые вальцы имеют два фиксированных положения, а мощный резьбовой вал и упорный подшипник облегчают прижим заготовки. Предусмотрены гайки ограничения хода для точной повторяемости дуг при серийной гибке.
Станок поставляется с комплектом сменных вальцов с проточками 50, 40 и 20 мм, что позволяет работать с заготовками разных сечений. Благодаря малым размерам и небольшому весу модель удобна для перемещения по мастерской и не требует стационарного монтажа.
РАБОТА ТРУБОГИБА:
- Перед началом работы трубогиб необходимо обязательно закрепить.
- На силовую раму станка устанавливаются вальцы, соответствующие размерам обрабатываемой трубы. С помощью домкрата 4 прижимаете её между ведущим вальцом и прижимными вальцами.
- Постепенно работая домкратом прокатываете трубу силовым колесом 1 до необходимого радиуса гиба. С помощью гидроклапана 6 освобождаете и извлекаете трубу из станка. Под воздействием пружин рама становится в исходное положение.
- На силовой раме выполнены ряд отверстий для получения малых радиусов гибки. При увеличении размеров изгибаемых труб прижимные вальцы необходимо устанавливать дальше друг от друга для облегчения работы силового колеса.
Вид профиля | Макс. сечение профиля,мм | Минимальный радиус, мм | Оснастка |
оснастка в комплекте | |||
| 60 х 10 | 150 | базовая |
| 20х20 | 150 | базовая |
| 15х15 | 300 | базовая |
дополнительная оснастка | |||
| 15х15 | 300 | доп.набор |
| 40х40 | 300 | доп.набор |
| Ø 32 x 3.5 | 150 | наборы круглых труб |
| Ø 20 | 300 | |
| 40х4 | 500 | набор для полосы |
ОСНАСТКА:
| Наименование | Розничная цена | |
 | Комплектация Профилегиб APV 60-универсал с комплектом вальцов (проточки 20-40-60) для профильных труб | р. |
| оснастка для радиусной прокатки | ||
 | Дополнительный набор проточки 30-50 APV 60 | р. |
 | Набор базовый для профильных труб | р. |
 | Набор вальцов для радиусной гибки круглых труб (изготавливается индивидуально) | р. |
 | Валец верхний (проточка 60) с ребордой | р. |
 | Валец верхний (проточка 40) с ребордой | р. |
 | Вальцы боковые гладкие | р. |
 | Набор вальцов для радиусной гибки полосы 40х4 на ребре APV 60 | р. |
 | Набор вальцов из капролона (изготавливается индивидуально) | р. |
| оснастка для сегментной гибки | ||
 | Крепление для сегмента APV 60 | р. |
 | Сегмент 3/8" | р. |
 | Сегмент 1/2" | р. |
 | Сегмент 3/4" | р. |
 | Сегмент 1" | р. |
 | Универсальные ролики-упоры APV 60 | р. |
  | Набор для гибки полосы на 90° APV 60 | р. |
Товар из разделов
Инструкция
Мы вышлем Вам инструкцию!
Отзывы и вопросы Metal Master Профилегиб гидравлический MetalMaster APV-60
Матвей
Матвей
Станок тяжело перевозить?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Нет, масса всего 36 кг.
Андрей
Андрей
Станок нужно крепить к полу?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Да, перед работой его необходимо закрепить на раме или верстаке.
