Модель | TM 6HD | TM 8HD | TM 10HD | TM 12HD | TM 14HD |
---|---|---|---|---|---|
Прижимы, шт | 5 | 7 | 9 | 11 | 13 |
Длина гибки, мм | 1850 | 2600 | 3200 | 3800 | 4400 |
Толщина металла (сталь, σв < 320 МПа), мм | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 |
Алюминий, мм | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
Максимальный угол гиба, град. | 180 | 180 | 180 | 180 | 180 |
Глубина подачи, мм | 380 | 380 | 380 | 380 | 380 |
Размеры станка, мм | 2100x 600x 400 | 2700x 600x 400 | 3300x 600x 400 | 4000x 600x 400 | 4500x 600x 400 |
Высота раскрытия прижимной балки, мм | 50 | 50 | 50 | 50 | 50 |
Габариты станка (ДхШхВ), мм | 381х558х2082 | 381х558х2692 | 381х558х3302 | 381х558х39911 | 381х558х4521 |
Масса станка, кг | 50,8 | 65,8 | 83,0 | 101,2 | 116,6 |

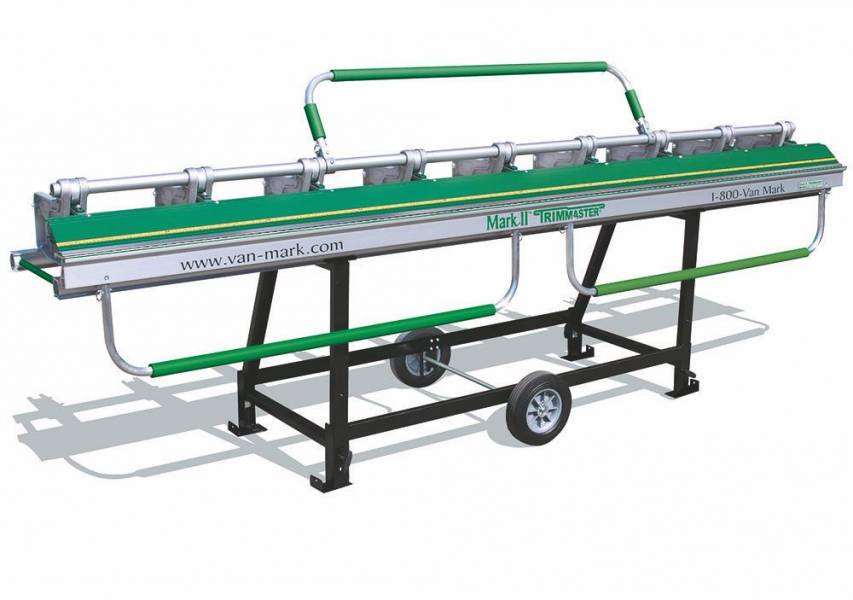

Описание станка Листогиб Metal Master Van Mark TM 8HD
В конструкции петли гибочной балки листогибов Van Mark используется технология POWERslot™. За счет того, что стержень петли листогиба во время поворота гибочной балки перемещается в пазе «плавающей» петли, достигается более плотный контакт гибочной планки с рабочим материалом.Мобильность листогиба обеспечивается не только его малым весом, но и простотой сборки. Для удобства транспортировки листогиба предусмотрена возможность быстрого снятия рукояток и стойки с кронштейнов.
На гибочной планке листогиба Van Mark TrimMaster® используется вставка из высококачественного полимерного материала, которая предотвращает крашеную поверхность рабочего материала от царапин и повреждений во время операции гибки.
Усиленные, литые прижимные станции, обеспечивают надёжный зажим заготовки и обеспечивают длительный срок службы листогиба.
Эксцентриковая система прижима позволяет автоматически настраиваться на различную толщину металла и работать с двойной толщиной без перенастройки прижимных станций. Ограничитель подачи листа позволяет облегчить позиционирование заготовки в станке и повышает производителшьность.
Расположенные на каждой прижимной станции листогиба, двойные кольца из высокопрочного полимерного материала не требуют никакой смазки и могут работать в любых климатических условиях.
При зажиме заготовки ручка, управляющая движением прижимной балки уходит из рабочей зоны, в отличие от станков конкурирующих фирм. Это позволяет изготавливать большее количество разнообразных изделий.
Наша компания разработала экономически доступный вариант опоры к листогибам Van Mark. Опора изготовлена из сварных труб, легко собирается и монтируется к станку с использованием быстросъемных креплений. Российская стойка обеспечивает повышенную устойчивость станку. Серьезная разница в цене и высокая надежность нашей стойки сделали ее одним из самых популярных дополнений к станку Van Mark
Листогиб Van Mark удобен в работе, легок в освоении и не требует предварительных специальных навыков от работника.
Листогибы ручные Van Mark сери TM предназначены для изготовления отливов, откосов, доборных профилей к кровле, сайдингу. Листогибы Van Mark изготовлены из дюралюминиевого сплава, обладают высокой мобильностью, удобны в транспортировке, легко и быстро собирается одним человеком. Листогибы прост в эксплуатации, представляет собой готовое рабочее место, на котором можно осуществлять как раскрой так и гибку листа. Особенность станка - эксцентриковый механизм прижима, позволяющий работать на различной толщине металла без перенастройки станка. Виниловая вставка гибочной балки предотвращает повреждения покрытия материала. Усиленная конструкция стойки придает дополнительную устойчивость станку.
Комплектация листогиба позволяет сборку эконом-варианта станка на стойке российского производства
Комплектация:
- Станок
- Комплект инструмента для обслуживания
- Инструкция
Опции (оплачиваются отдельно):
- Роликовый нож
- Опорная стойка
- Ремонтный комплект
Спасибо! Ваша заявка отправлена.
-
Дмитрий Наумов 20.10.2021 в 11:06Какая глубина подачи у этой серии станков?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! У данной серии станков глубина подачи составляет 380 мм. -
Фёдор 21.07.2021 в 18:45Каким образом изготовлены прижимные станции?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Прижимыне станции являются литыми.
