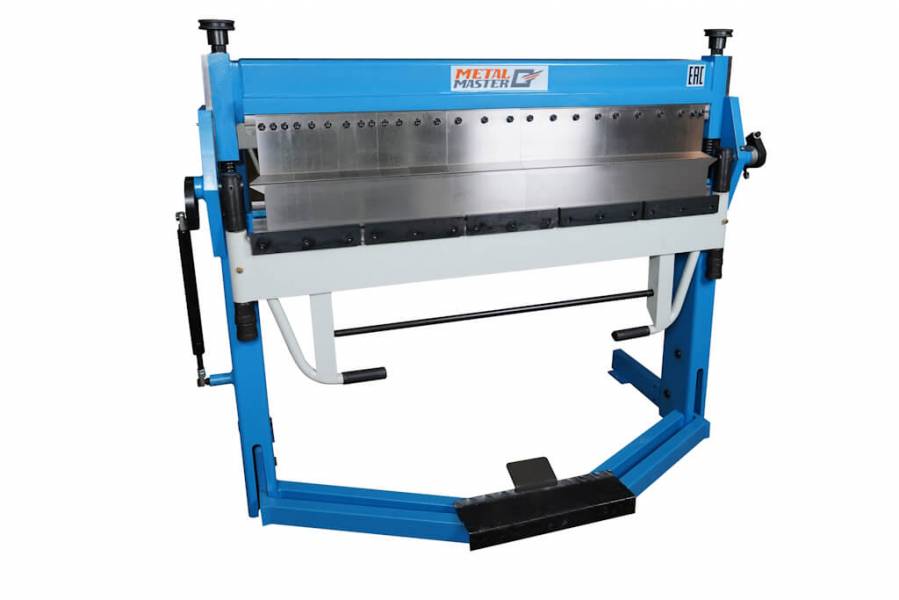

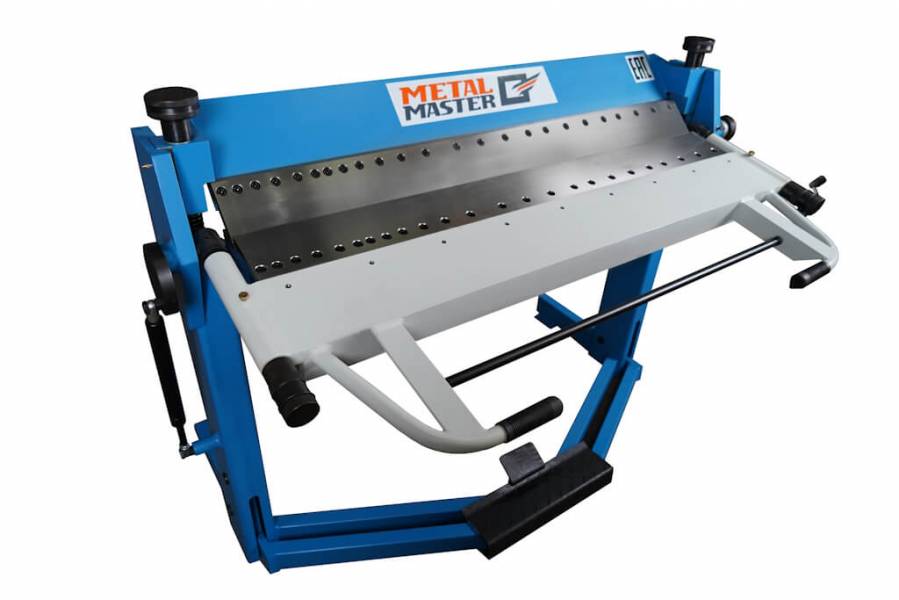

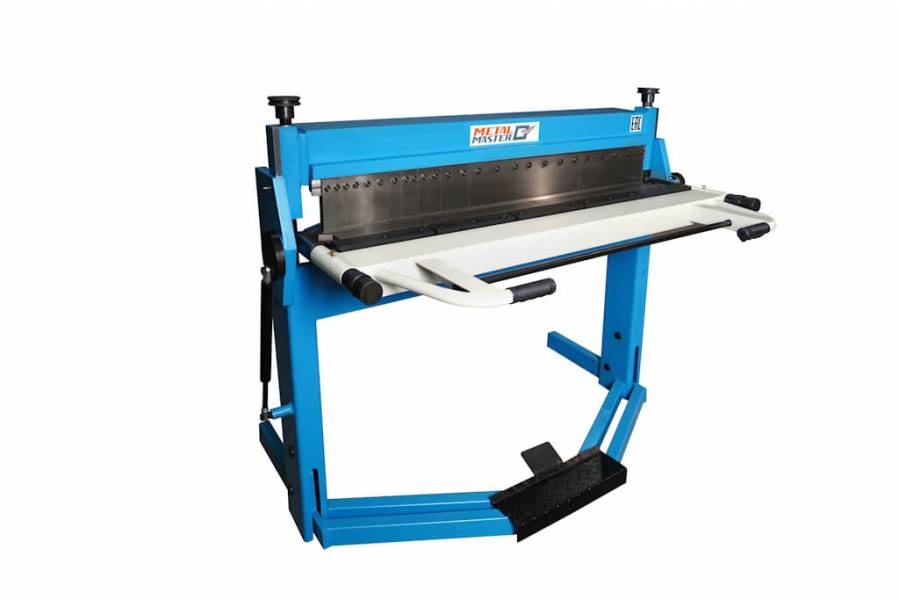

3-х сегментальный листогиб Metal Master MTB 3S 1215
Модель | MTB 3S 1215 | MTB 3S 2012 |
---|---|---|
Макс. рабочая длина, мм | 1270 | 2020 |
Толщина листа, сталь (σв < 400 МПа), мм | 1.5 | 1 |
Макс. угол гибкиo | 0-150o | 0-150o |
Макс. высота подъема верхней прижимной сегментной балки, мм | 45 | 45 |
Вес НЕТТО/БРУТТО , кг | 465 | 490/640 |
Размер упаковки, мм | 1700х710х1270 | 2470х940х132 |
Сегментальная верхняя балка | ДА | ДА |
Сегментальная гибочная балка | ДА | ДА |
Сегментальная нижняя балка | ДА | ДА |
Привод | Ножной | Ножной |
Описание станка 3-х сегментальный листогиб Metal Master MTB 3S 1215
Стандартная комплектация:
- Руководство по эксплуатации
- Станок в сборе
Описание станка:
Решение такой задачи, как изготовление деталей сложной формы из тонколистового металла требует соответствующего оборудования. В условиях мелкосерийного и среднесерийного производства специалисты рекомендуют использовать надёжный и функциональный листогиб сегментальный MTB 3S 1215 MetalMaster. Данное оборудование позволит Вам создать фасадные кассеты, лотки, короба, а также различные кожухи (электрощиты, кондиционеры, электрошкафы, то есть этот станок является отличным решением для предприятий, которые занимаются приборостроением).
Рассмотрим основные преимущества модели MTB 3S 1215:
- Зажим листового металла производится по всей ширине станка. В итоге угол заготовки получается ровным без каких-либо изъянов и дефектов;
- Оператору, благодаря компенсатору, приходится прилагать минимальные усилия, что существенно облегчает его работу, а значит производительность Вашего предприятия возрастает;
- Станок MTB 3S 1215 устойчив. Конструкция рассматриваемого оборудования не расшатывается в процессе выполнения требуемых операций;
- Данный агрегат не нуждается в специальном обслуживании. Вам не потребуется высококвалифицированный специалист для решения этой задачи;
- Оборудование легко настраивается, регулировка прижима листа выполняется простым поворотом рукояти;
- Вы быстро и без проблем сможете создать даже самые сложные изделия коробчатой формы. Сегменты балок делают возможным выполнение непараллельных гибов. Также отметим, что сегменты довольно легко снимаются и передвигаются.
Сегментальный гибочный станок MTB 3S 1215 – это идеальная техника для работы с листовым металлом. Листогиб обладает малыми габаритами и скромным весом, а это значит, что Вы сможете с лёгкостью выполнять его транспортировку в случае необходимости.Производство деталей кровли и декоративных элементов не вызовут у Вас затруднений, если в цеху стоит качественный сегментный листогибочный станок.
Создание сложных изделий коробчатой формы из тонколистового металла (корпуса, фасадные кассеты, кожухи) требуют качественного и функционального оборудования, которым является листогиб сегментальный MetalMaster MTB 3S 1215 (1,25 м).
Данная техника оснащена мощными сегментированными балками, которые легко поддаются настройке. Станок довольно прост в эксплуатации и Вам не потребуется длительное обучение у специалиста, перед тем как приступить к работе.

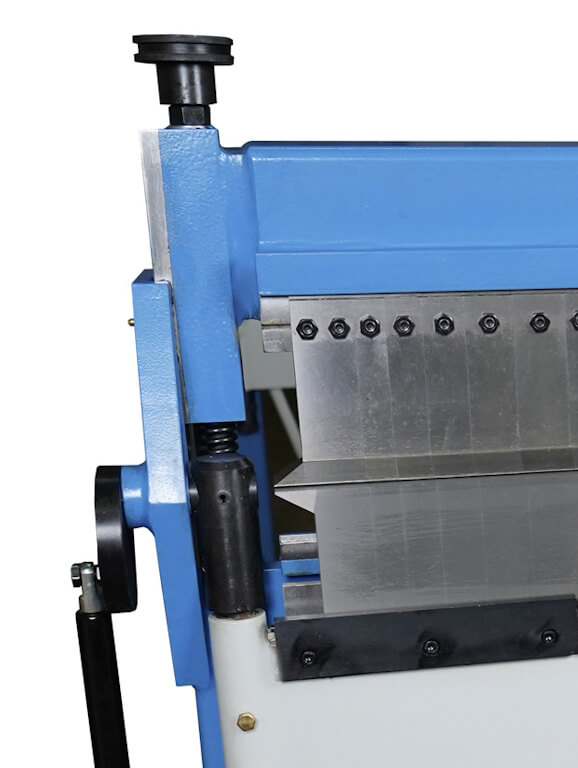

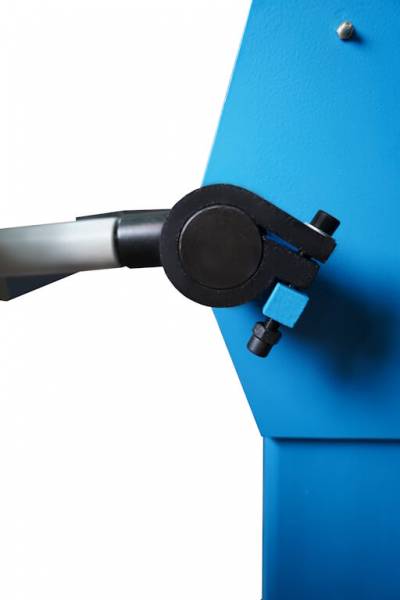

Для того чтобы осуществить регулировку усилия прижима листа оператору станка достаточно произвести простой поворот рукояти прижимной балки.

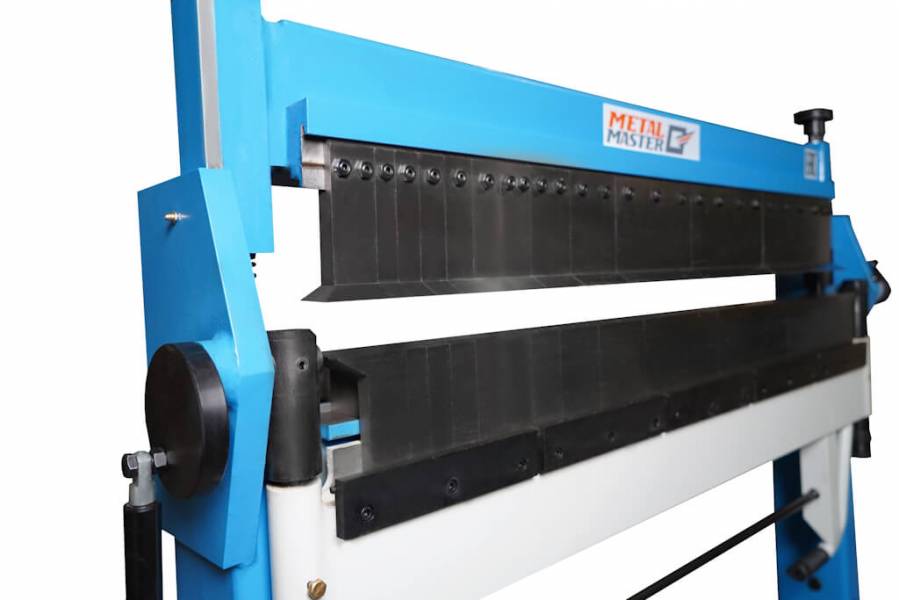

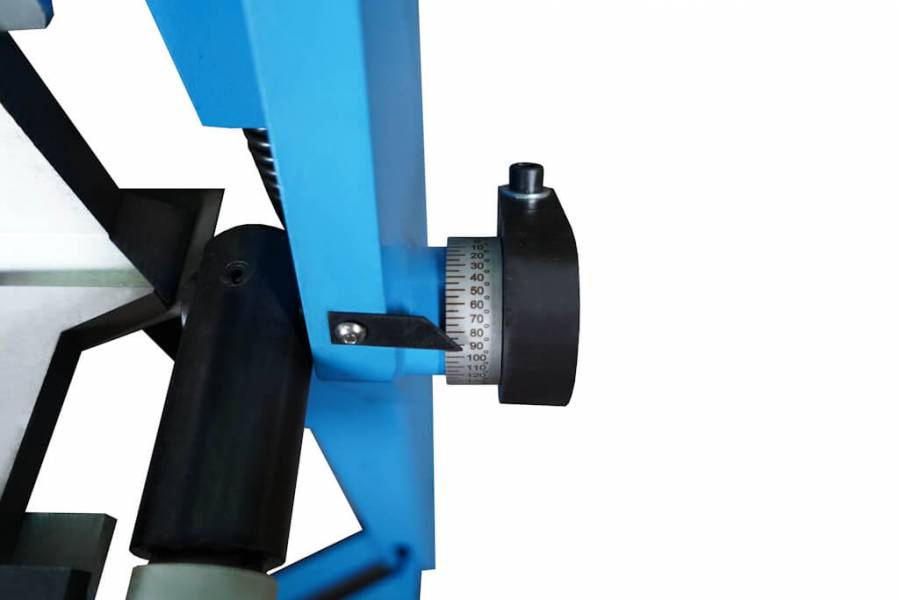

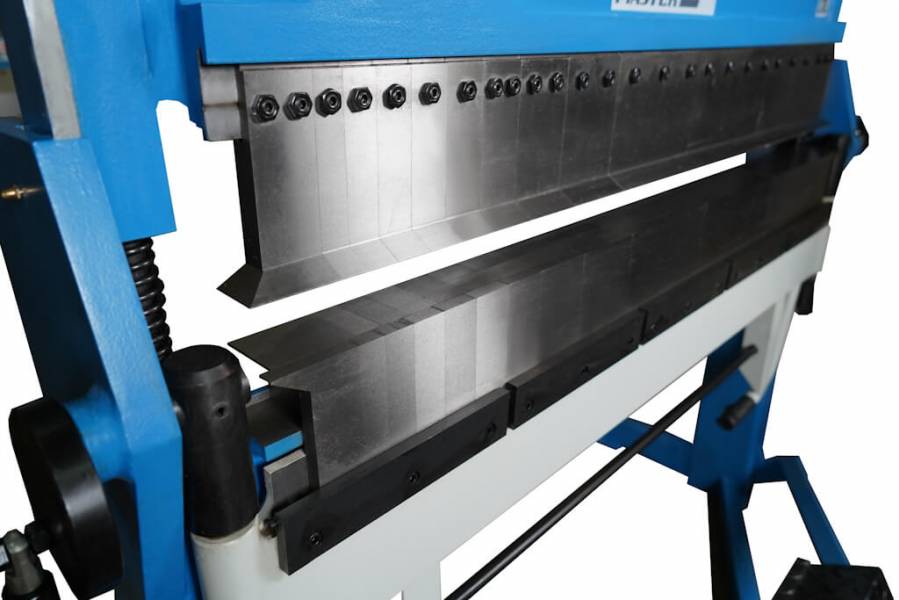

Серия имеет 3 балки с ножами, на которых находятся сегменты. Каждая балка имеет 13 сегментов с разной шириной. Крайние сегменты имеют форму сапожка для фиксации под прижимную балку при работе с изделиями с загнутыми бортами, например для кассет фасадов и коробок. Закрепляют сегменты в пазовые части шины монтажа с дополнительной фиксацией винтами с шестигранными головками. Если потребуется, сегменты удобно снимаются и передвигаются на другое место. Листогиб оснащен ограничителями углов, находящимися с одной стороны балки для сгиба при повороте, что дает возможность сгибать на необходимый угол без замеров.
В случае обработки листов разной толщины требуется регулировка усилий прижима и положения балки сгиба относительно основной балки по вертикальной оси. В этом случае рукоятка прижимной балки поворачивается с обеих сторон. Такими же рукоятками можно регулировать расположение балки сгиба по вертикали без дополнительных установок, переналаживающих листогиб.

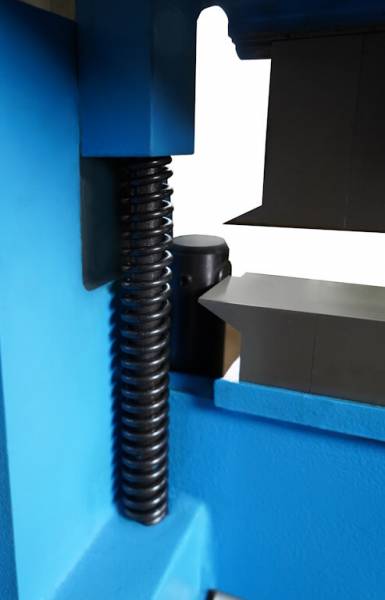

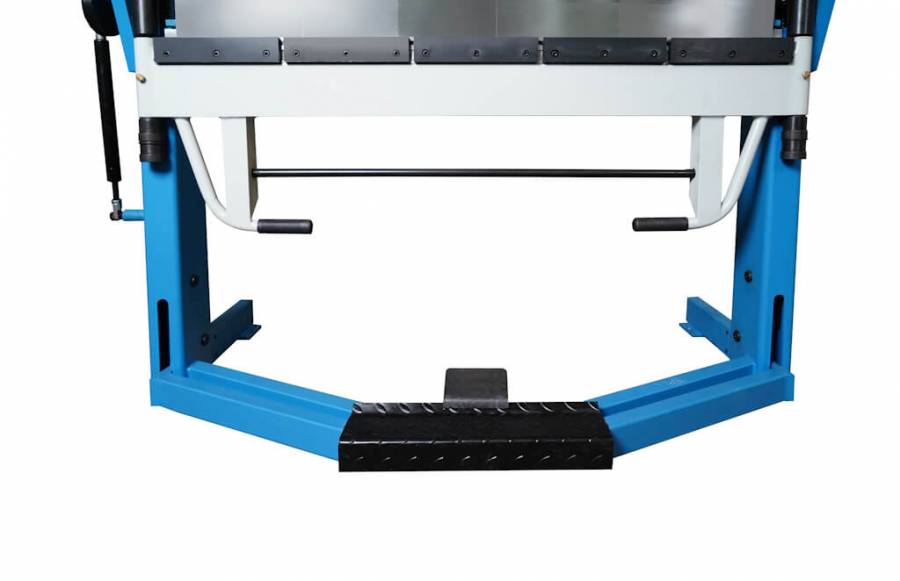

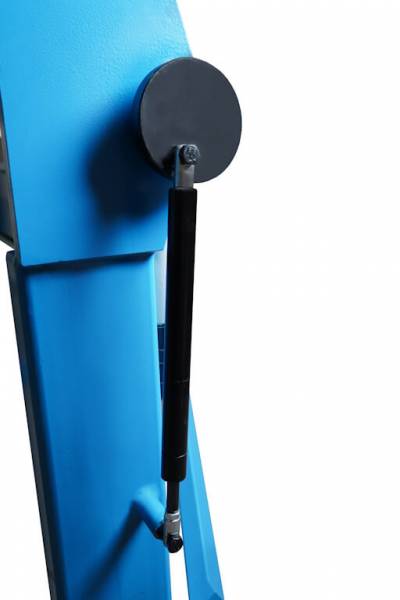

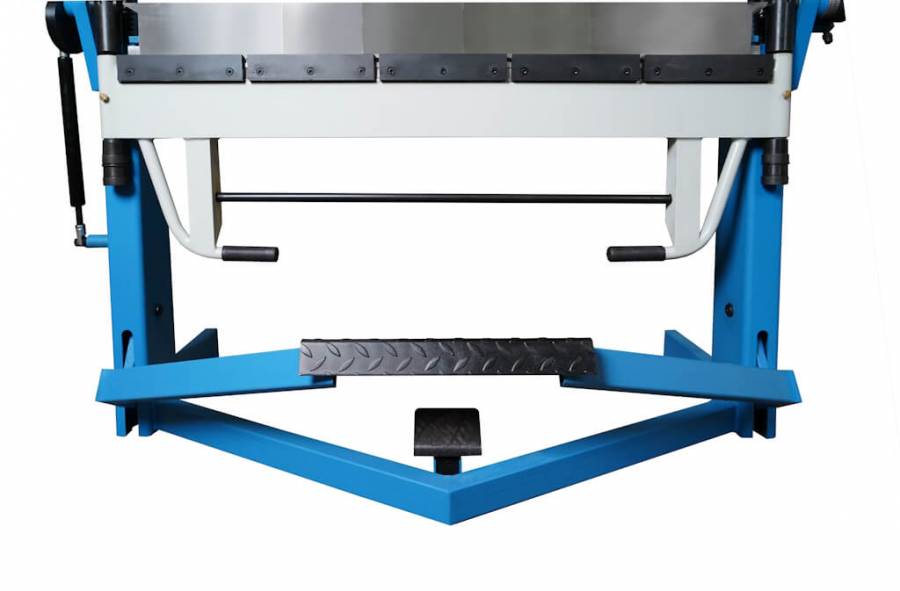

Подвижные балки имеют компенсаторы, обладающие износостойкостью. Это позволяет не затрачивать усилий на подъем балки и гибку металлического листа в процессе работы на листогибе. Дополнительно станок оснащен ножным приводом, регулирующим перемежение прижимной балки. В результате руки оператора остаются свободными, что дает возможность быстро и точно размещать заготовку на станке.
Скачать инструкцию к MTB 3S 1215
Скачать инструкцию к MTB S и MTB 2S
-
stdClass Object ( [id] => 8532 [object_id] => 4699 [ip] => 178.237.187.100 [name] => Дарья Струганина [text] => Какой максимальный угол гибки за один заход? [answer] => Здравствуйте! Максимальный угол гибки составляет 150 градусов. [type] => product [date] => 2021-10-10 11:51:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1
Дарья Струганина 10.10.2021 в 11:51Какой максимальный угол гибки за один заход?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Максимальный угол гибки составляет 150 градусов. -
stdClass Object ( [id] => 8531 [object_id] => 4699 [ip] => 178.237.187.100 [name] => Константин Иванов [text] => Сколько всего сегментов у листогиба? [answer] => Добрый день! Данная модель оснащена 13 сегментами различной длины. [type] => product [date] => 2021-04-15 08:55:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1
Константин Иванов 15.04.2021 в 08:55Сколько всего сегментов у листогиба?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Данная модель оснащена 13 сегментами различной длины.
