Электроэрозионный однокоординатный высокоскоростной станок «Супердрель» Metal Master DS-703A

Сейчас этот товар смотрят 1 человек
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
992 268 руб.
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal Master DS-703A
  • Супердрели, Metal MasterDS-703A
  • Супердрели, Metal MasterDS-703A
  • Супердрели, Metal MasterDS-703A
Технические характеристики
МодельDS-703A
Размер рабочего стола (мм):440 * 320
Ход рабочего стола (мм):400 * 300
Ход головы сервопривода ось Z (мм):380
Ход шпинделя ось W (мм):300
Диаметр электрода (мм):Ø0,3 ~ Ø 3 (Ø 0,3 ~ Ø 6 доп. опция)
Макс. скорость сверления углеродистой стали, мм/мин70
Макс. Рабочий ток (А):40
Потребляемая мощность380 В / 50 Гц, 3,5 кВт
Вес машины (кг):600
Размер машины (мм):1250 * 1020 * 2000
Видеообзор
Видеообзор станка
Описание

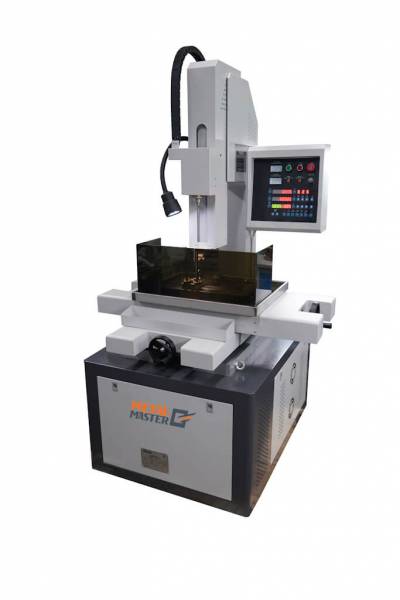

Описание станка Электроэрозионный однокоординатный высокоскоростной станок «Супердрель» Metal Master DS-703A

Супердрель однокоординатная METAL MASTER DS-703A c одной управляемой осью – осью Z, которая контролирует глубину прожига и имеет функцию коррекции глубины электроэрозионного прожига на износ электрода.

У однокоординатной супердрели перемещение по осям X и Y осуществляется в ручном режиме, с помощью рукояток. На наших станках величину перемещения рабочих столов можно контролировать как по лимбам, так и по устройству цифровой индикации (УЦИ) к которой подключены установленные на супердрель оптические линейки с дискретностью измерения 0.005 мм.

Помимо цифровой индикации, установленное УЦИ имеет ряд вычислительных функций, значительно облегчающих и ускоряющих работу на данном станке (деление измеренной величины пополам позволяет легко определять центральную точку между гранями и центр отверстия).

В зависимости от требований к электроискровой обработке в качестве охлаждающей и вымывающей жидкости супердрели можно применить проточную воду или специальные СОЖ.

Если у вас стоит задача получения отверстий диаметром от 0.3 до 3 мм в труднообрабатываемых электропроводных материалах, отверстий на наклонных или сложных поверхностях, или глубоких отверстий, то мы рекомендуем вам рассмотреть применение электроискрового прошивного станка – супердрель.

Применение

Получение отверстий от ø 0,3 до 3 мм в труднообрабатываемых электропроводных материалах:

  • На наклонных или сложных поверхностях;
  • Сверление заходных отверстий для дальнейшей обработки на проволочно-вырезном станке;
  • Изготовление фильер, форсунок, охлаждающих каналов;
  • Быстрое извлечение сломанных метчиков и др. инструмента.



Описание станка:

Электроэрозионный однокоординатный высокоскоростной станок «Супердрель» METAL MASTER DS-703A

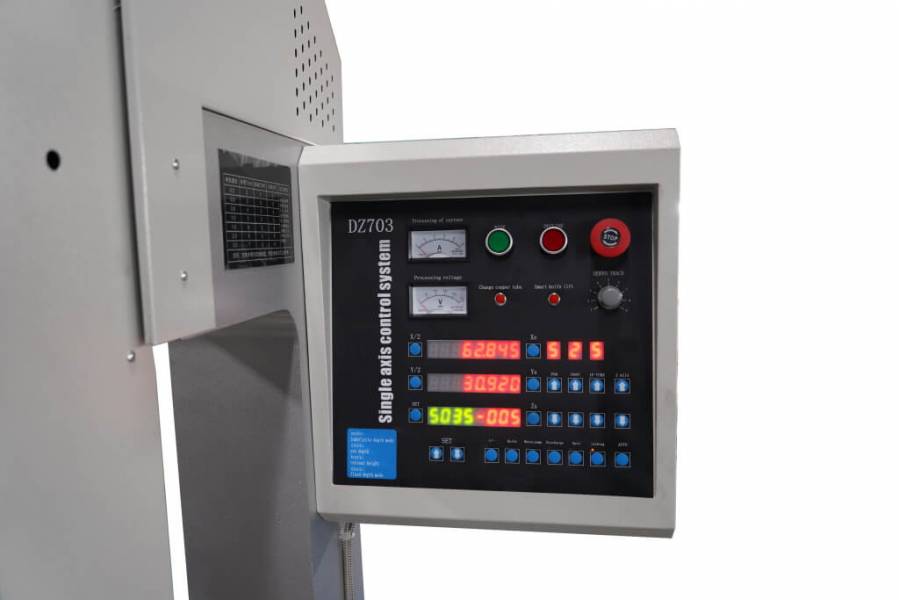

На панели управления расположены кнопки управления станком, а также кнопки настройки параметров высокочастотного тока.

Электроэрозионный однокоординатный высокоскоростной станок «Супердрель» METAL MASTER DS-703A

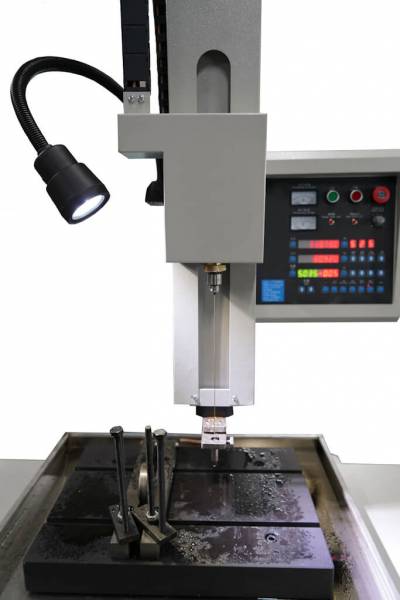

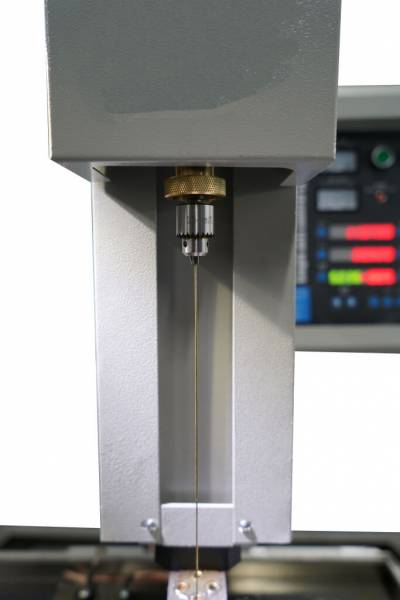

В шпинделе установлен патрон для работы с электродами диаметром от ø 0,3 до 3 мм. Станок может сделать отверстие с точностью 0,1 мм с шероховатостью 3.5 Ra

Электроэрозионный однокоординатный высокоскоростной станок «Супердрель» METAL MASTER DS-703A

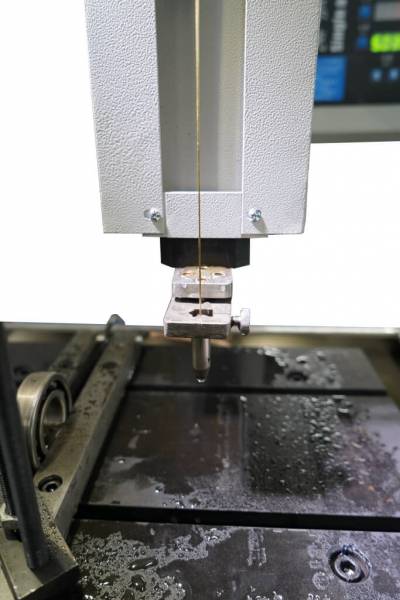

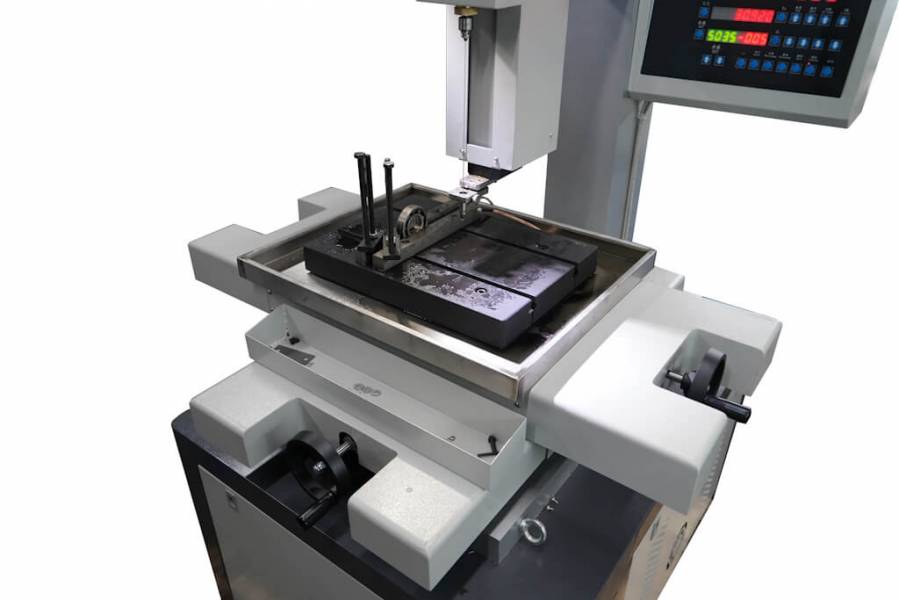

Высокоточный координатный стол оснащен планками для крепления заготовок, перемещение стола отслеживается с помощью УЦИ с шагом 5 мкм.

Электроэрозионный однокоординатный высокоскоростной станок «Супердрель» METAL MASTER DS-703A

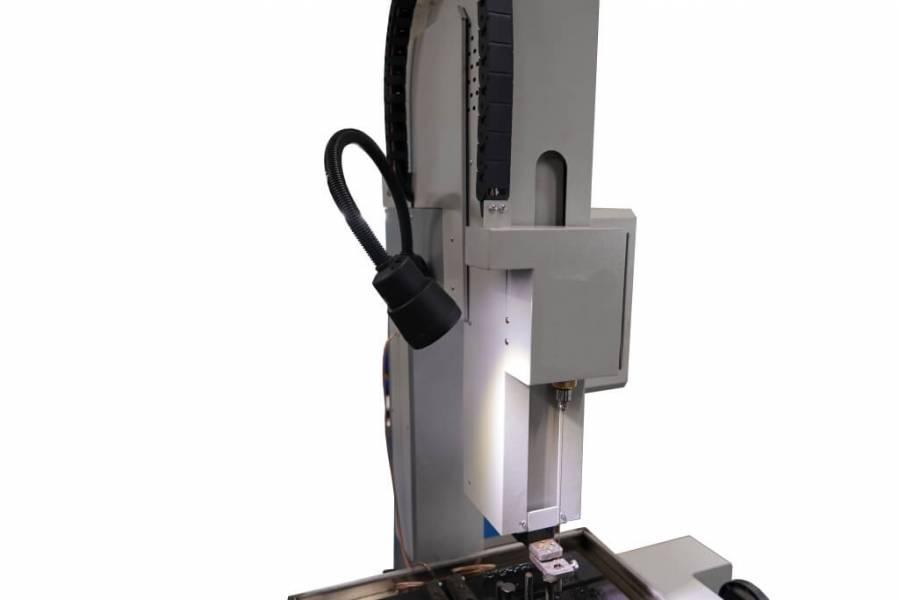

Станочный светильник входит в базовую комплектацию станка.

Электроэрозионный однокоординатный высокоскоростной станок «Супердрель» METAL MASTER DS-703A

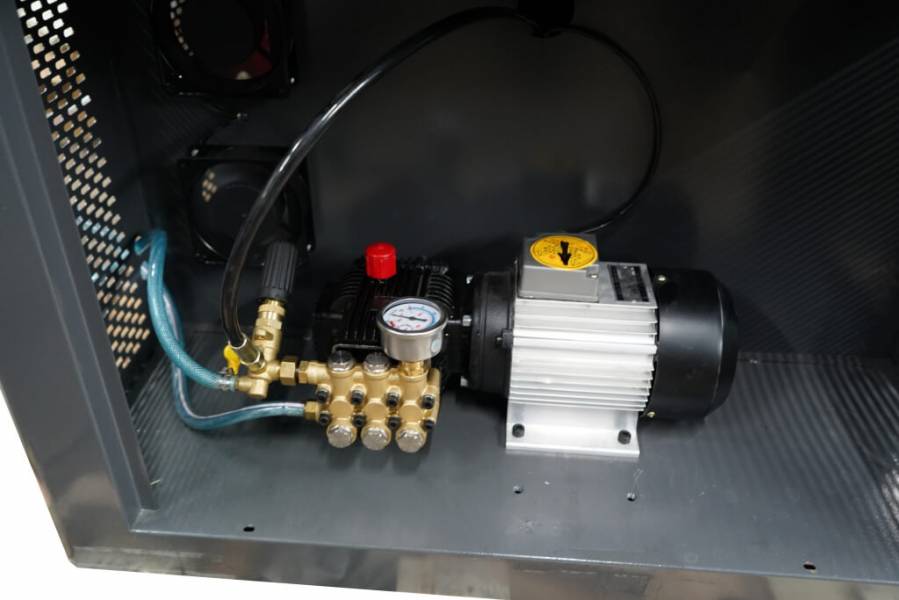

С помощью насоса высокого давления СОЖ подаётся через канал электрода, тем самым вымывая шлам из прожигаемого отверстия.

Электроэрозионный однокоординатный высокоскоростной станок «Супердрель» METAL MASTER DS-703A

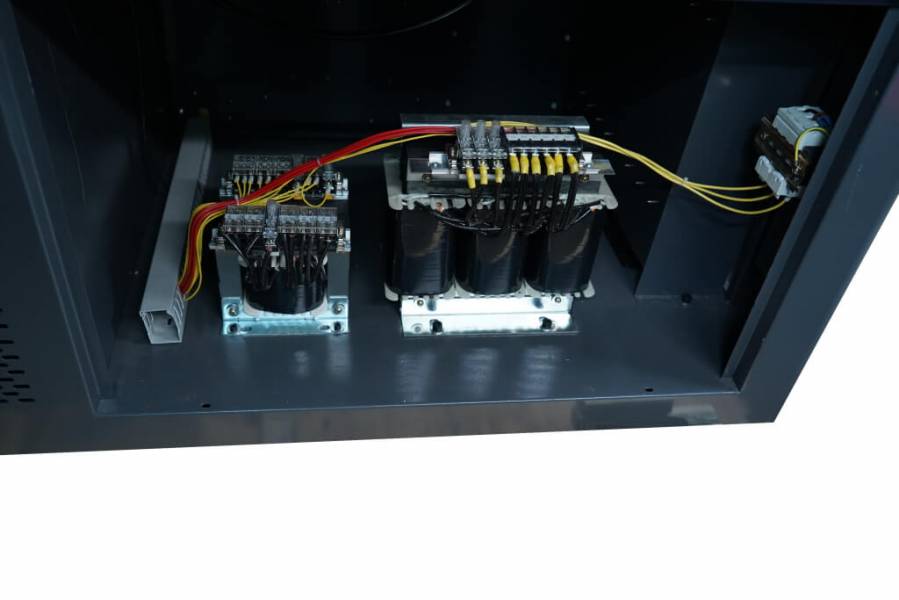

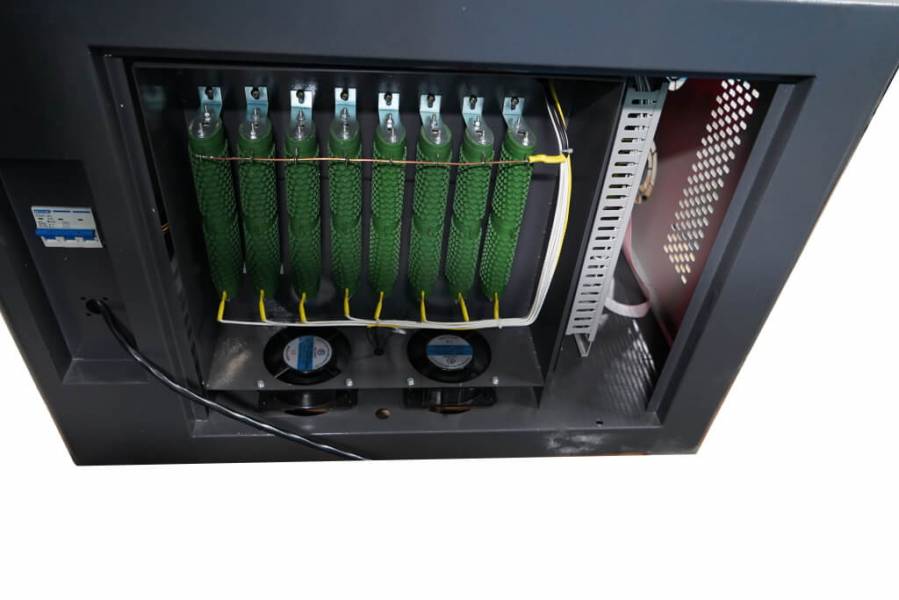

Электрокомпоненты станка, и генератор высокочастотного тока располагаются в нижней части корпуса станка.

Электроэрозионный однокоординатный высокоскоростной станок «Супердрель» METAL MASTER DS-703A

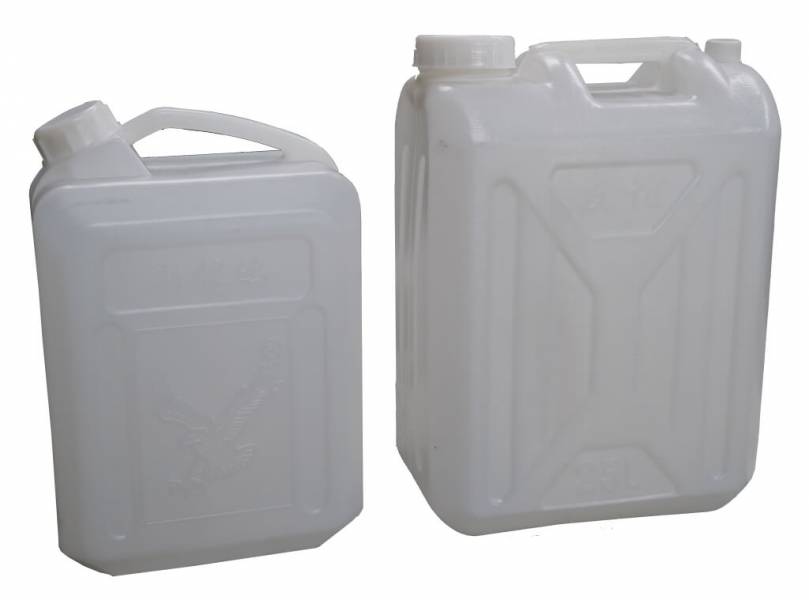

В комплекте со станком идут две канистры, Одна из канистр подводится к насосу высокого давления для подачи чистой СОЖ, другая устанавливается рядом с дренажным отверстием стола для уже отработанной СОЖ.

Стандартная комплектация

  • Станок
  • Мануал на русском языке
  • Набор инструментов для обслуживания

Инструкция
Поле обязательное к заполнению
Я согласен на обработку персональных данных Необходимо дать согласие
Мы вышлем Вам инструкцию на Ваш Email или телефон! Отправить
Отзывы и вопросы
Отзывы и вопросы. Metal Master DS-703A
  • Филипп Котов 11.03.2024 в 15:51
    Какой максимальный рабочий ток?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Максимальный рабочий ток 40А.
  • Рита 25.11.2023 в 14:43
    Какие диаметры электродов поддерживает станок?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! В шпинделе установлен патрон для работы с электродами диаметром от ø 0,3 до 3 мм
  • Даниил 03.03.2022 в 16:17
    Сколько управляемых осей имеет станок?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! Станок имеет только одну управляемую ось Z.
  • Валерия Полякова 18.02.2022 в 14:33
    Данное оборудование подходит для работы с титаном?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Да, супердрель предназначена для работы с труднообрабатываемыми токопроводящими материалами, в т.ч. с титаном.
