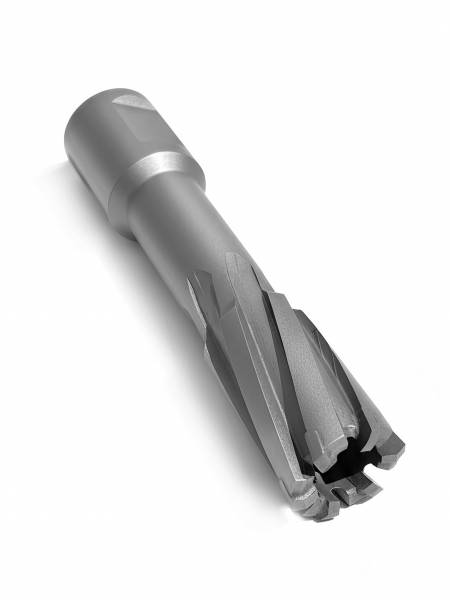

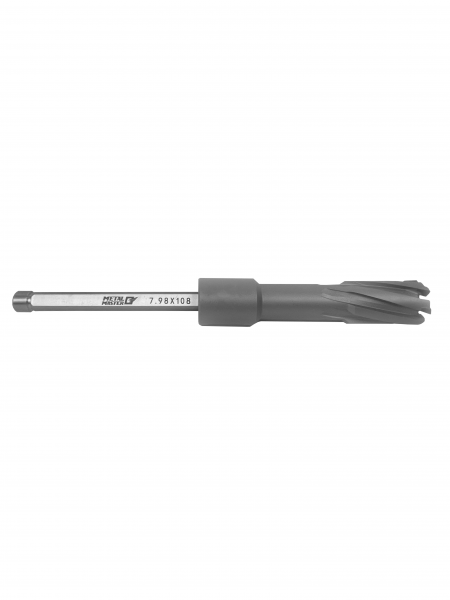

Сверло корончатое твердосплавное 18х50 мм Weldon19
| l, мм | L, мм | Диаметр сверла, мм | Хвостовик | Материал сверла | Материал твердосплавной вставки | Обрабатываемый материал |
|---|---|---|---|---|---|---|
| 65 | 88 | 18 | Weldon 19, Ø19 мм | 4Х5МФ1С | Твердый сплав (субмикронный) 10%Co твердость 91.3 HRA | P (сталь), N(цветные металлы), K(чугун), M(нержавеющая сталь) |
Описание Сверло корончатое твердосплавное 18х50 мм Weldon19
Корончатые фрезы (сверла) Metal Master, оснащенные пластинами из твердого сплава и хвостовиком типа Weldon 19, позиционируются как прецизионный инструмент для сверления крупных металлоконструкций. Рекомендованная область применения — обработка толстостенного проката и несущих элементов мостов на магнитно-сверлильных станках с интерфейсом Weldon 19.

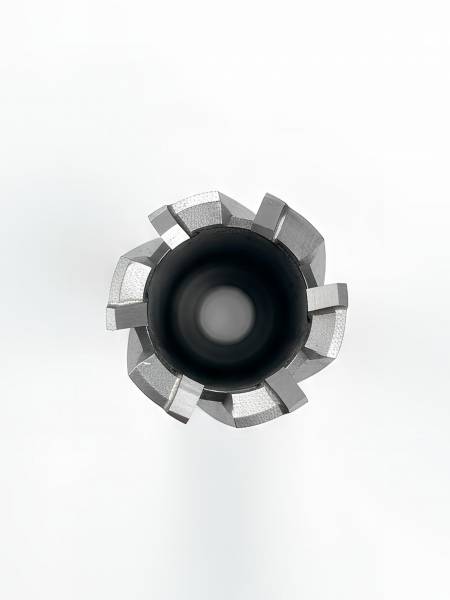

Твердосплавный режущий компонент обеспечивает возможность механической обработки как стандартных заготовок (углеродистые и легированные стали, серый чугун, алюминий, термопласты), так и высокопрочных сплавов с повышенной твердостью. Инструментальная стойкость увеличена за счет термостойкости твердого сплава. Режущий процесс осуществляется по периметру коронки, что снижает потребляемую мощность и повышает линейную скорость подачи. Хвостовик с лысками Weldon 19 жестко фиксирует инструмент в патроне, обеспечивая высокую соосность, нивелирует вибрации и допускает эксплуатацию на максимальных режимах крутящего момента с минимальным эксцентриситетом.
Режимы резания
| Материал | Скорость резания Vc, м/мин | Скорость подачи, мм/об |
| Низкоуглеродистая сталь ≤ 500 н/мм² | 40 | 0,08‑0,13 |
| Среднеуглеродистая сталь ≤ 750 н/мм² | 37 | 0,08‑0,13 |
| Высокоуглеродистая сталь ≤ 900 н/мм² | 35 | 0,05‑0,1 |
| Легированная инструментальная сталь ≤ 1200 н/мм² | 30 | 0,05‑0,1 |
| Углеродистая инструментальная сталь ≤ 1400 н/мм² | 25 | 0,05‑0,1 |
| Нержавеющая сталь | 20 | 0,05‑0,1 |
| Алюминий | 90 | 0,1‑0,15 |
| Чугун | 38 | 0,07‑0,12 |
| Литая медь | 35 | 0,08‑0,13 |
Рекомендуемая скорость вращения режущего инструмента, об/мин
Диаметр сверла Материал | Ø 12‑25 | Ø 26‑40 | Ø 41‑50 |
|---|---|---|---|
| Низкоуглеродистая сталь | 982‑510 | 490‑318 | 311‑255 |
| Среднеуглеродистая сталь | 982‑471 | 453‑295 | 287‑236 |
| Высокоуглеродистая сталь | 929‑446 | 429‑279 | 272‑223 |
| Легированная инструментальная сталь | 796‑382 | 367‑239 | 233‑191 |
| Углеродистая инструментальная сталь | 663‑318 | 306‑199 | 194‑159 |
| Нержавеющая сталь | 531‑255 | 245‑159 | 155‑127 |
| Алюминий | 2389‑1146 | 1102‑735 | 699‑573 |
| Чугун | 1592‑764 | 735‑478 | 466‑382 |
| Литая медь | 929‑446 | 429‑279 | 272‑223 |
Основные преимущества:
- Изготовлены из быстрорежущей стали, что позволяет сверлить многие металлы в любых условиях
- Сверхточная двугранная заточка обеспечивает высокую скорость сверления
- Многоразовая заточка продлевает срок эксплуатации
- Отшлифованная рабочая поверхность позволяет снизить сопротивление при сверлении и увеличить режущие свойства
- Широкий ассортимент адаптеров позволяет использовать во многих сверлильных и фрезерных станках
