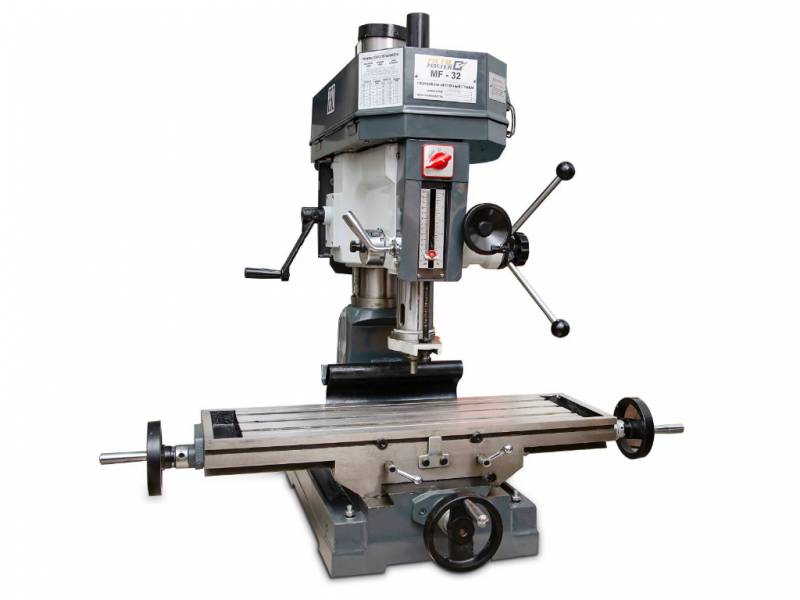

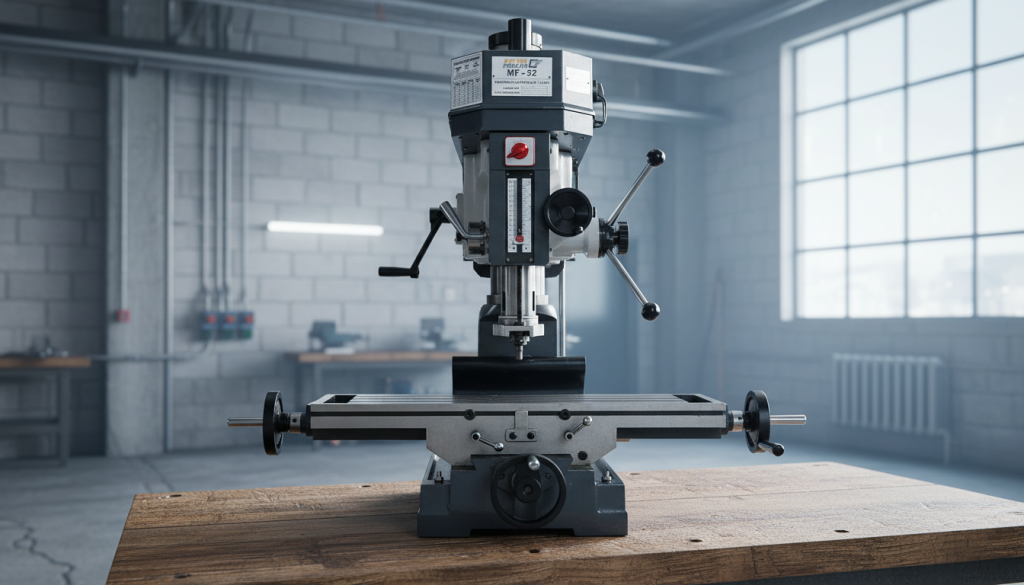

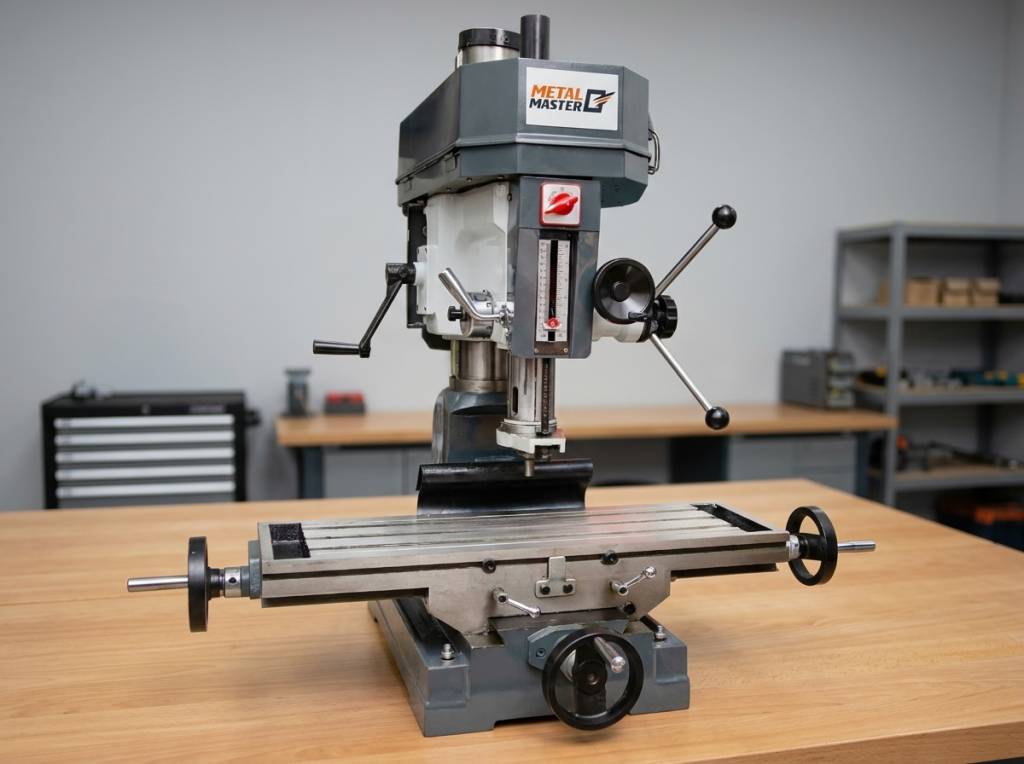

Станок сверлильно-фрезерный METAL MASTER MF-32 (С РЕМЕННОЙ ПЕРЕДАЧЕЙ)
Модель | MF-32 |
---|---|
Коробка скоростей | Ременная |
Тип двигателя | Асинхронный |
Мощность двигателя | 1,5 кВТ |
Максимальный диаметр сверления | 32 мм |
Максимальный диаметр торцевой фрезы | 63 мм |
Максимальный диаметр концевой фрезы | 20 мм |
Расстояние от вершины шпинделя до стола | 450 мм |
Минимальное расстояние от оси шпинделя до колонны | 203,5 мм |
Ход шпинделя | 130мм |
Конус шпинделя | M.T.3 |
Шаг скоростей шпинделя | 12 |
Диапазон частоты вращения шпинделя | 50 Гц 80-2080 об / мин |
Угол поворота фрезерной головы (по горизонтали) | 360 ° |
Количество Т-пазов/ширина/расстояние, (мм) | 3/16/45.5 мм |
Размер стола | 800 × 240 мм |
Ход стола по координате Х | 175 мм |
Ход стола по координате Y | 500мм |
Мощность мотора | 1,5 кВт |
Напряжение | 380В |
Вес нетто / вес брутто | 280/330 кг |
Размер упаковки | 1020 * 820 * 1160 мм |
Размер станка | 770*880*1160 мм |
Описание станка Станок сверлильно-фрезерный METAL MASTER MF-32 (С РЕМЕННОЙ ПЕРЕДАЧЕЙ)
Конструкция станка METAL MASTER MF-32 предоставляет возможность поворота головки на 360 градусов в горизонтальной плоскости, что позволяет обрабатывать взаимно перпендикулярные плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.
Крестообразный стол перемещается по направляющим типа "ласточкин хвост" с регулируемыми клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и оснащены пресс-масленками.
Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.
Фрезерная головка может поворачиваться вокруг вертикальной оси.

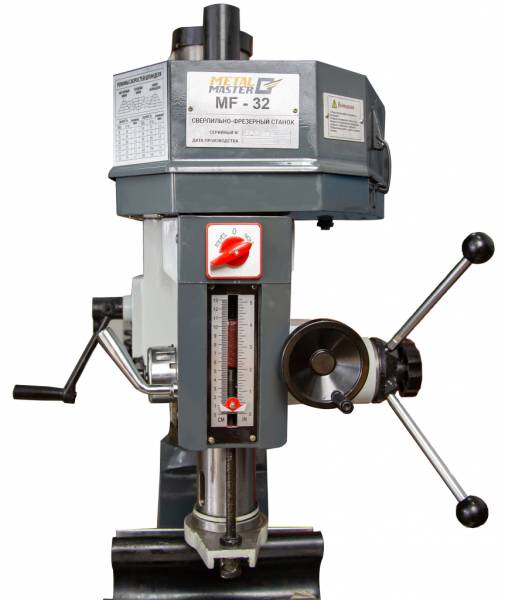

Общий вид фрезерной головы METAL MASTER MF-32.

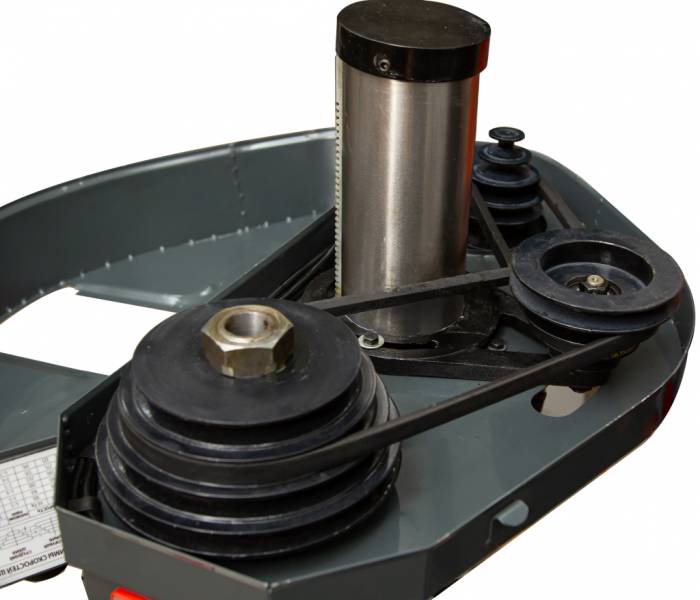

Переключение скоростей горизонтального шпинделя производится перестановкой клинового ремня на соответствующие шкивы.
Все рукоятки оснащены четкими и удобными лимбами.

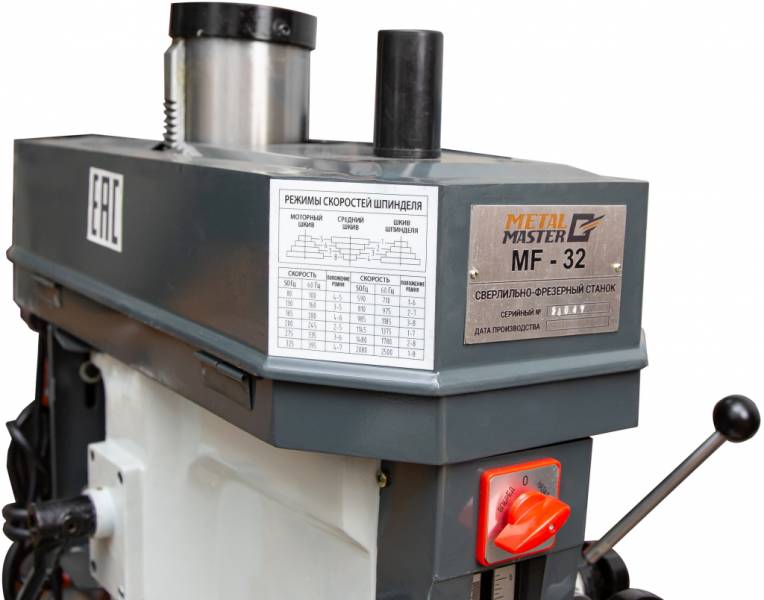

Таблица соответствия скоростей положению ремней расположена на станине фрезерного станка. Направление вращения шпинделя устанавливается с панели управления.

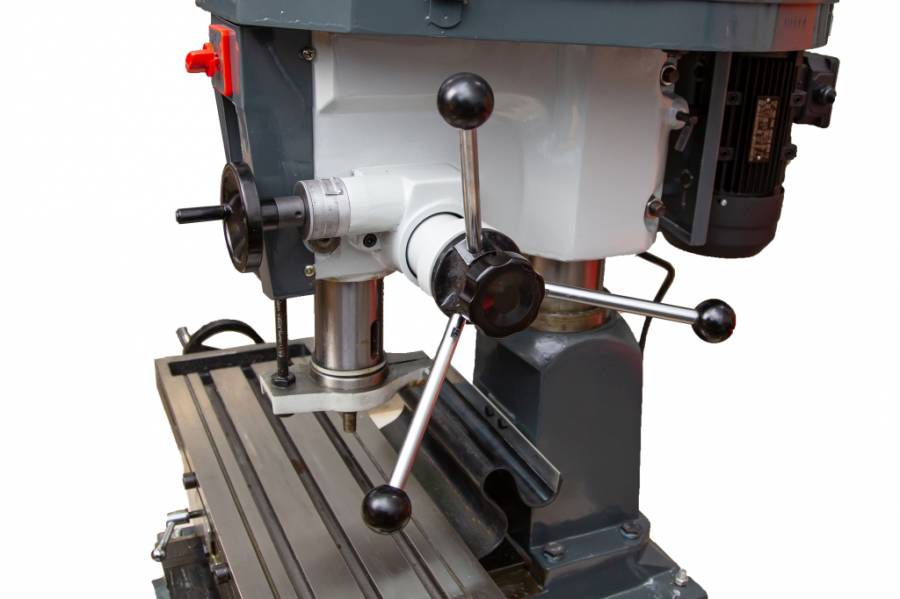

Вертикальный шпиндель снабжен звездчатой рукояткой быстрой подачи пиноли. Максимальный ход пиноли – 130 мм.

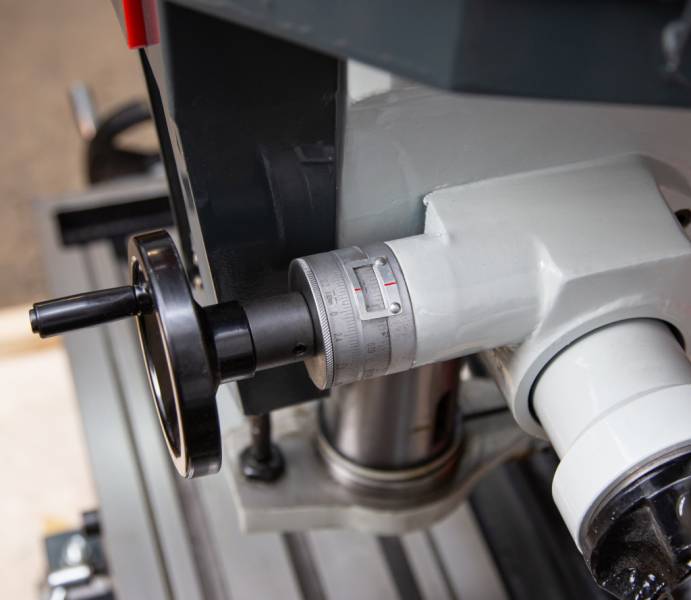

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

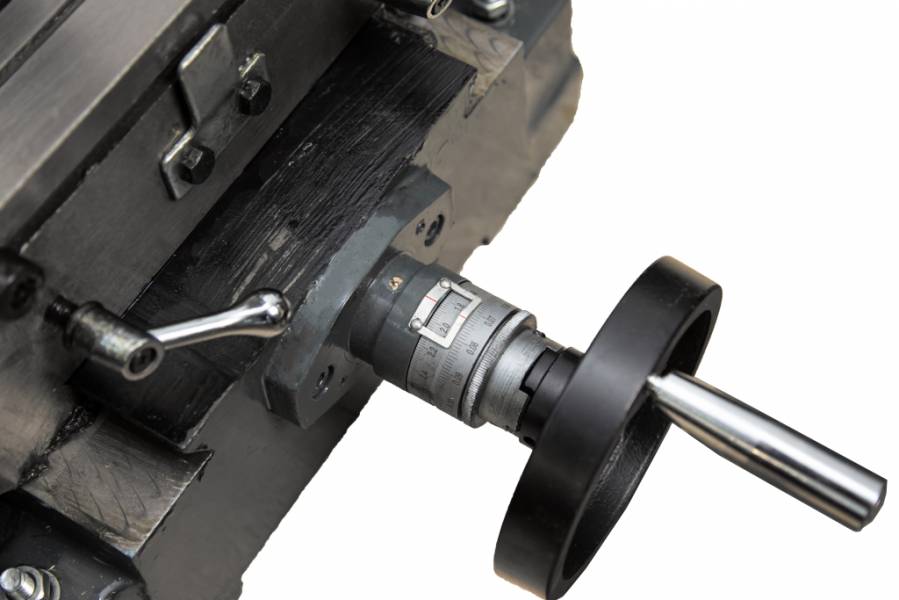

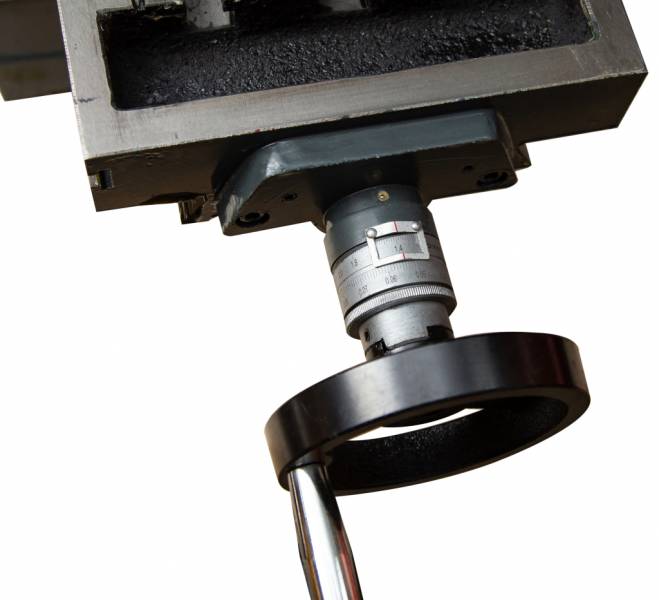

Положение стола по каждой оси фиксируется стопорными ручками.

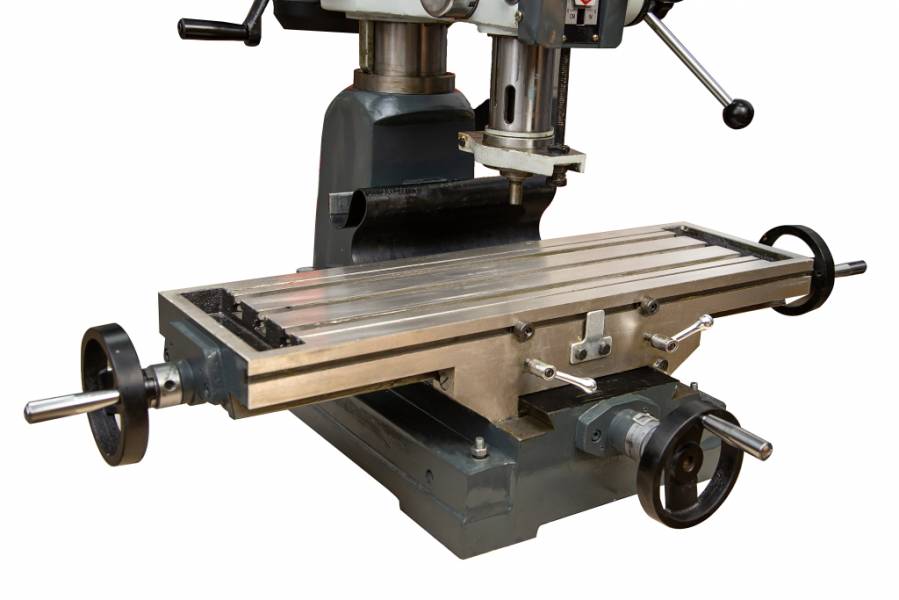

Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».

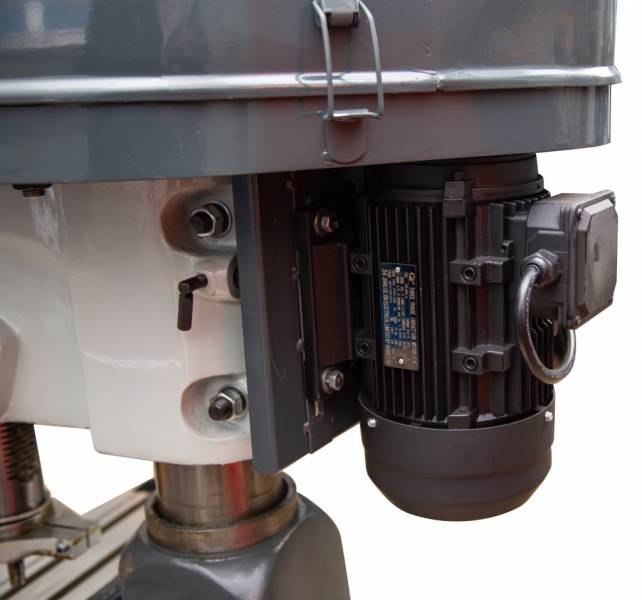

Мощность двигателя 1,5 кВт.
Стандартная комплектация:
- Руководство по эксплуатации на русском языке
- Набор инструментов для обслуживания.
Товар из разделов
Спасибо! Ваша заявка отправлена.
-
Вадим Данилов 02.03.2023 в 19:53Какова мощность двигателя?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Мощность двигателя составляет 1,5 кВт. -
Виктория Васильева 10.05.2023 в 16:17Какой длины стол у этого станка?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Длина стола составляет 800 мм.
-
Стол поворотный Metal Master СПГВ150
Поворотный стол Metal Master СПГВ 150...
В наличииЦена: 28 413 ₽ -
Стол поворотный Metal Master СПГВ200
Поворотный стол Metal Master СПГВ 200...
В наличииЦена: 46 200 ₽ -
Головка делительная полууниверсальная Metal Master ПДГ 125
Головки подходят для фрезерования,...
В наличииЦена: 65 758 ₽ -
Головка делительная полууниверсальная Metal Master ПДГ 125М
Головки подходят для фрезерования,...
В наличииЦена: 47 817 ₽ -

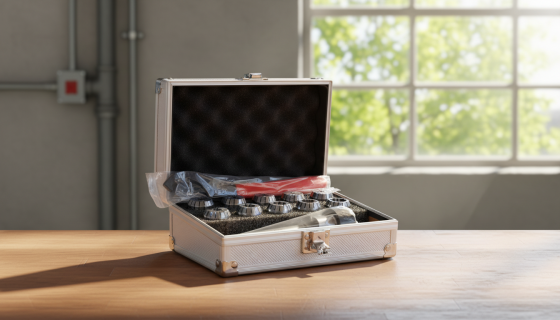

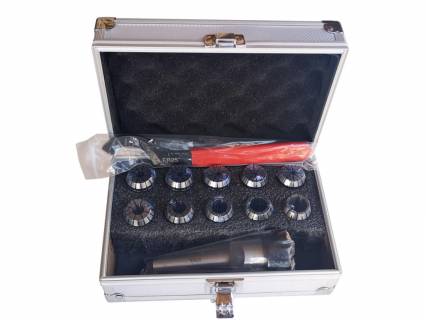

Metal Master ER25 MT3 с набором цанг 3-16 мм (10 шт.)
Цанговый патрон Metal Master ER 25 MT3...
В наличииЦена: 8 701 ₽
-
Metal Master MF-20
Конструкция станка предоставляет возможность...
- Максимальный диаметр сверления, мм: 20
- Диаметр фрезерования: 63
- Напряжение, В: 220
- Диаметр концевой фрезы, мм: 20
- Диаметр торцевой фрезы, мм: 63
- Частота вращения шпинделя, об/мин: 2200
Цена: 161 238 ₽158 081 -
Metal Master MF-32V
Сверлильно-фрезерный станок Metal...
- Максимальный диаметр сверления, мм: 32
- Диаметр фрезерования: 63
- Напряжение, В: 220
- Диаметр концевой фрезы, мм: 20
- Диаметр торцевой фрезы, мм: 63
- Частота вращения шпинделя, об/мин: 2600
В наличииЦена: 303 457 ₽282 282 -

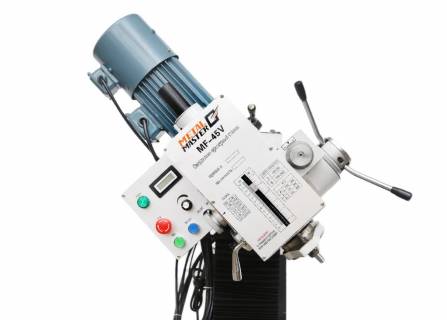

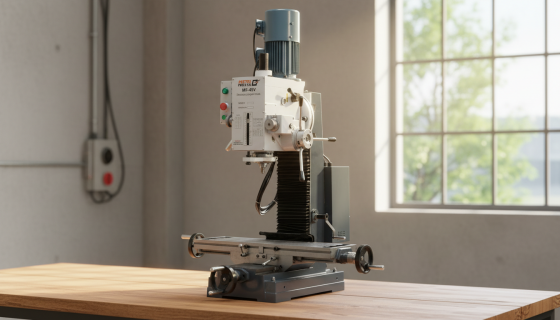

Metal Master MF-45V
