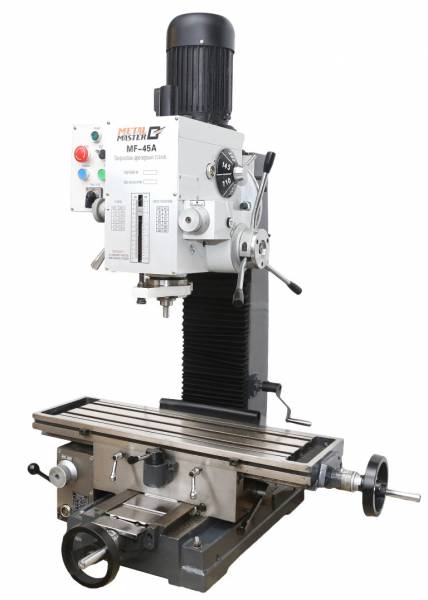

Metal Master MF-45A

Сегодня этот товар купили 2 человека
Сейчас этот товар смотрят 4 человека
259 960 руб.
В наличии
Нашли дешевле?
Самовывоз из Москвы 1 день
Технические характеристики
Двигатель1,5 кВт 380 В ~50 Гц
Макс.диаметр рассверливания в стали, мм45
Макс. размер торцевой фрезы, мм80
Макс. размер концевой фрезы, мм28
Макс. резьба, ммM12
Ход пиноли, мм130
Конус шпинделяМТ 4
Кол-во скоростей6
Расстояние от оси шпинделя до стола, мм395
Наклон фрезерной головки± 90°
Скорости шпинделя, об/мин80-1250 6 ступеней
Длина стола800
Ширина стола, мм240
Ход оси Х, мм450
Ход оси Y, мм165
Габаритные размеры упаковки:
Длина, мм845
Ширина, мм910
Высота, мм1020
Общий вес, кг345
Online трансляции из демозалов и складов
  • Демозал в Москве
  • Склад
  • Демозал в Санкт-Петербурге
  • Отдел продаж в Орле
Описание

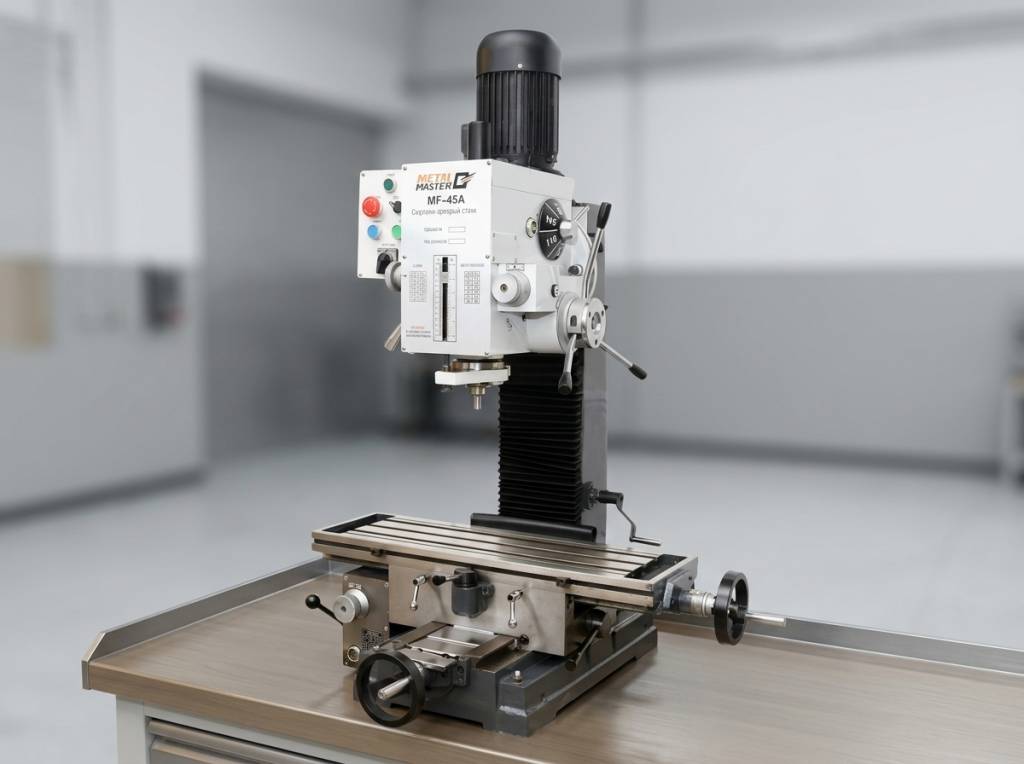

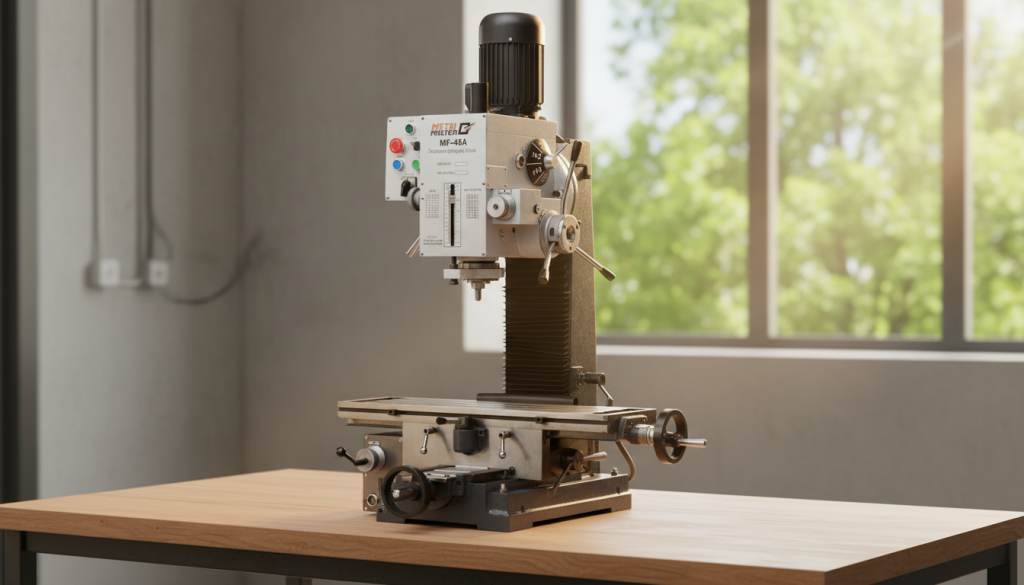

Описание станка Metal Master MF-45A

Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола. Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.

Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ±90°. Угол поворота отображается на линейке. Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ±90°. Угол поворота отображается на линейке.

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ±90°. Угол поворота отображается на линейке.

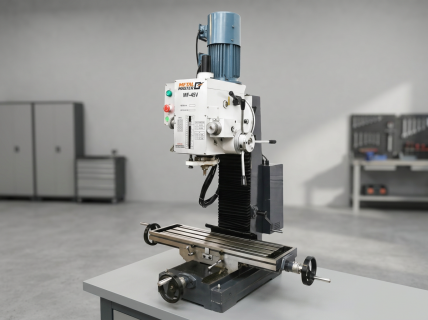

Общий вид фрезерной головы METAL MASTER MF-45V. Общий вид фрезерной головы METAL MASTER MF-45V.

Общий вид фрезерной головы METAL MASTER MF-45V.

Панель управления фрезерной головкой. Панель управления фрезерной головкой.

Панель управления фрезерной головкой.

Все рукоятки оснащены четкими и удобными лимбами. Все рукоятки оснащены четкими и удобными лимбами.

Все рукоятки оснащены четкими и удобными лимбами.

Привод главного движения станка реализует вращение шпинделя в 6 диапазонах скоростей от 80 до 1250 об/мин Привод главного движения станка реализует вращение шпинделя в 6 диапазонах скоростей от 80 до 1250 об/мин

Привод главного движения станка реализует вращение шпинделя в 6 диапазонах скоростей от 80 до 1250 об/мин

Операции сверления и фрезерования могут выполняться двумя способами: В ручном режиме (быстрая подача при сверлении) Автоматическая подача (в 6 диапазонах скоростей) Операции сверления и фрезерования могут выполняться двумя способами: В ручном режиме (быстрая подача при сверлении) Автоматическая подача (в 6 диапазонах скоростей)

Операции сверления и фрезерования могут выполняться двумя способами:

  • В ручном режиме (быстрая подача при сверлении)
  • Автоматическая подача (в 6 диапазонах скоростей)

Максимальный ход пиноли - 130 мм. Максимальный ход пиноли - 130 мм.

Максимальный ход пиноли - 130 мм.

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом. Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

Вертикальный шпиндель снабжен звездчатой рукояткой, с ее помощью возможно переключение на ручной режим (быстрая подача при сверлении) и автоматический (медленной подачи при фрезеровании). Вертикальный шпиндель снабжен звездчатой рукояткой, с ее помощью возможно переключение на ручной режим (быстрая подача при сверлении) и автоматический (медленной подачи при фрезеровании).

Вертикальный шпиндель снабжен звездчатой рукояткой, с ее помощью возможно переключение на ручной режим (быстрая подача при сверлении) и автоматический (медленной подачи при фрезеровании).

Выставленную на заданный размер пиноль можно закрепить поворотом фиксирующей ручки. Выставленную на заданный размер пиноль можно закрепить поворотом фиксирующей ручки.

Выставленную на заданный размер пиноль можно закрепить поворотом фиксирующей ручки.

Рабочий стол фрезерного станка перемещается вдоль осей X и Y, по направляющим типа «ласточкин хвост». Передвижение стола осуществляется, как в автоматическом, так и в ручном режиме. Рабочий стол фрезерного станка перемещается вдоль осей X и Y, по направляющим типа «ласточкин хвост». Передвижение стола осуществляется, как в автоматическом, так и в ручном режиме.

Рабочий стол фрезерного станка перемещается вдоль осей X и Y, по направляющим типа «ласточкин хвост». Передвижение стола осуществляется, как в автоматическом, так и в ручном режиме.

Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования. Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования.

Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования.

Направление движения стола выбирается простым переключателем. В Положение стола по каждой оси фиксируется стопорными ручками. Направление движения стола выбирается простым переключателем. В Положение стола по каждой оси фиксируется стопорными ручками.

Направление движения стола выбирается простым переключателем. В Положение стола по каждой оси фиксируется стопорными ручками.

Перемещение стола по оси X производится электродвигателем. Требуемая скорость движения задается положением ручек. Таблица соответствия скоростей подачи положению ручек расположена прямо на коробке передач. Перемещение стола по оси X производится электродвигателем. Требуемая скорость движения задается положением ручек. Таблица соответствия скоростей подачи положению ручек расположена прямо на коробке передач.

Перемещение стола по оси X производится электродвигателем. Требуемая скорость движения задается положением ручек. Таблица соответствия скоростей подачи положению ручек расположена прямо на коробке передач.

В паз рабочего стола устанавливаются передвижные планки, задающие границы его перемещения. В паз рабочего стола устанавливаются передвижные планки, задающие границы его перемещения.

В паз рабочего стола устанавливаются передвижные планки, задающие границы его перемещения.

Прочная литая конструкция плотно стоит на поверхности благодаря конструктивным особенностям. Прочная литая конструкция плотно стоит на поверхности благодаря конструктивным особенностям.

Прочная литая конструкция плотно стоит на поверхности благодаря конструктивным особенностям.

В ЗИП входят комплект инструмента для обслуживания и инструкция. В ЗИП входят комплект инструмента для обслуживания и инструкция.

В ЗИП входят комплект инструмента для обслуживания и инструкция.

Конструкция станка предоставляет возможность поворота фрезерной головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и оснащены пресс-масленками.

Автоматическая подача обеспечивает передвижение по трем осям, сокращая время, отведенное на обработку заготовок.

Описание:

Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.

Преимущества:

  • Мощный двигатель, рассчитанный на непрерывную работу;
  • Привод главного движения станка реализует вращение шпинделя в 6 диапазонах скоростей
  • от 80 до 1250 об/мин
  • Операции сверления и фрезерования могут выполняться двумя способами:
  • В ручном режиме (быстрая подача при сверлении)
  • Автоматическая подача (в 6 диапазонах скоростей)
  • Большой прецизионный крестовый стол
  • Регулируемая прижимная планка на столе
  • Наклон фрезерной головки ±45°
  • Точное перемещение пиноли шпинделя
  • Прочная чугунная стойка
  • Быстро регулируемый упор глубины сверления

В стандартную комплектацию станка входят:

  • Комплект инструмента для обслуживания.
  • Станок в сборке
  • Инструкция.
