Настольный фрезерный станок MMD - 20lv от компании Metal Master

Сейчас этот товар смотрят 2 человека

Сверлильно-фрезерные, Metal Master MMD - 20LV

Нашли дешевле?

Связаться с нами:

Купить со скидкой ПОЛУЧИТЬ КП

Характеристики
Видеообзор
Описание
Отзывы и вопросы

Технические характеристики

Технические характеристики	MMD - 20LV
Двигатель	0,75 кВт 220 В
Макс.диаметр рассверливания в стали, мм	20
Макс. размер торцевой фрезы, мм	63
Макс. размер концевой фрезы, мм	16
Ход пиноли, мм	50
Конус шпинделя	МТ 2
Расстояние от оси шпинделя до стола, мм	370
Наклон фрезерной головки	± 90°
Кол-во скоростей	2
Скорости шпинделя, об/мин	50-2250
Длина стола	700
Ширина стола, мм	180
Количество Т-пазов/ширина/расстояние, мм	3/12/60
Ход оси Х, мм	370
Ход оси Y, мм	140
Габаритные размеры упаковки:
Длина, мм	730
Ширина, мм	710
Высота, мм	880
Вес нетто/брутто, кг	110/140

Видеообзор

Видеообзор станка

Описание

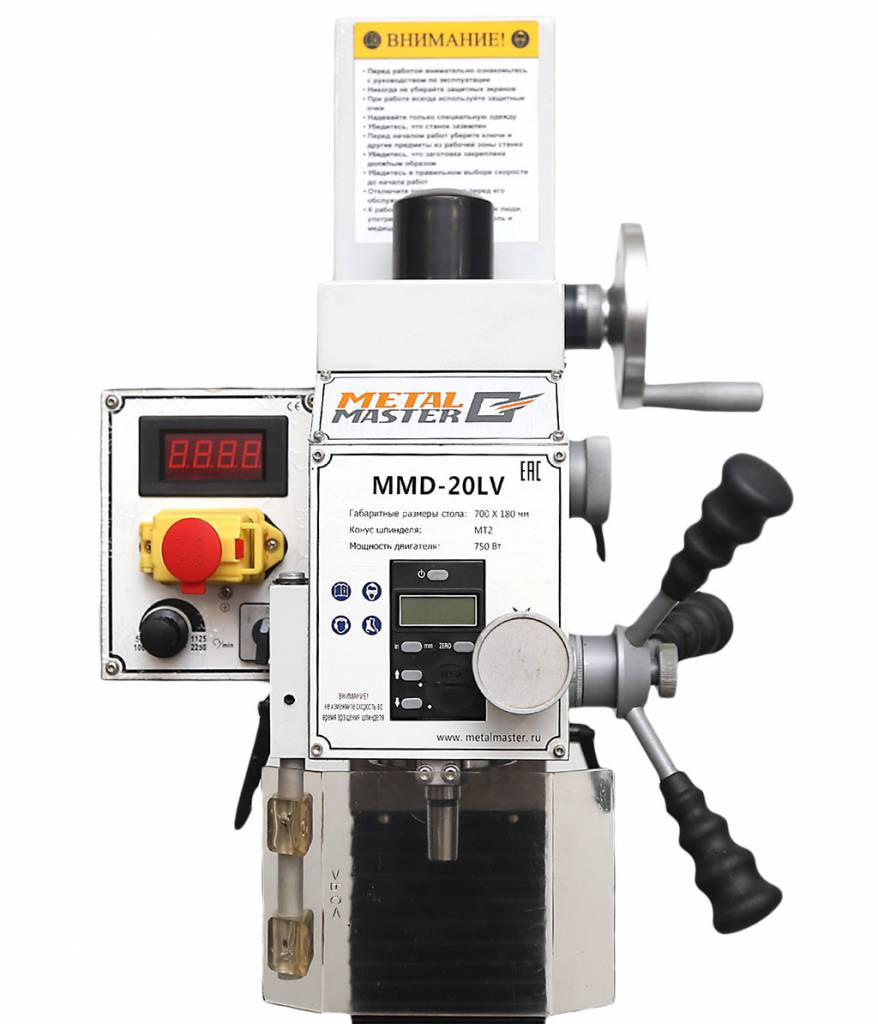

Описание станка Настольный фрезерный станок MMD - 20lv от компании Metal Master

Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.

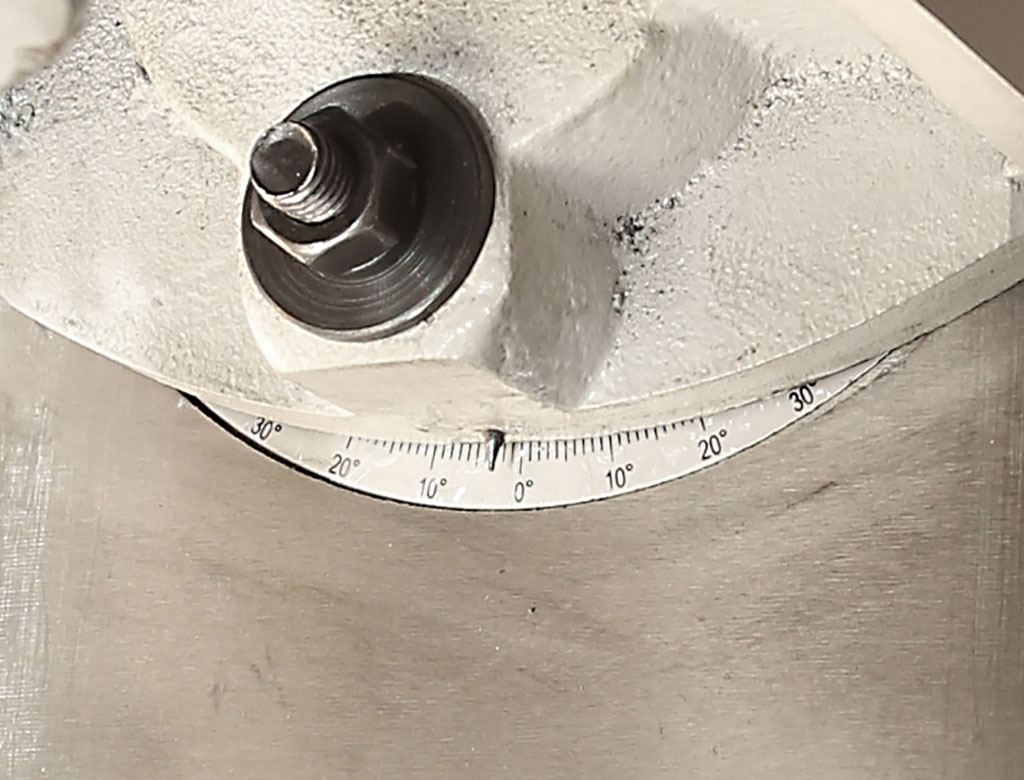

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке.

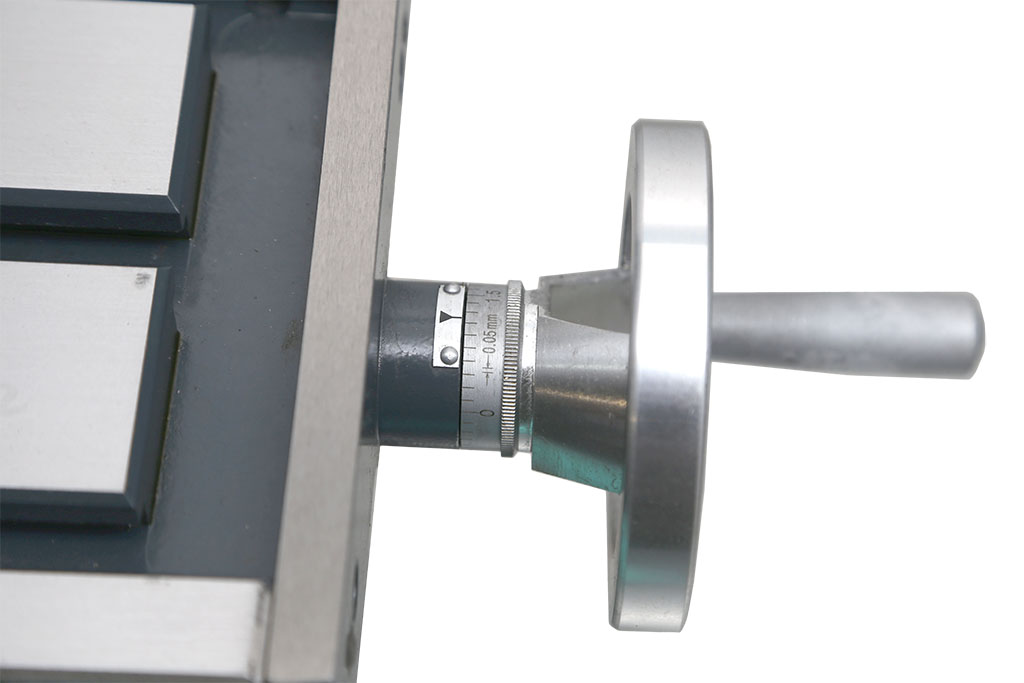

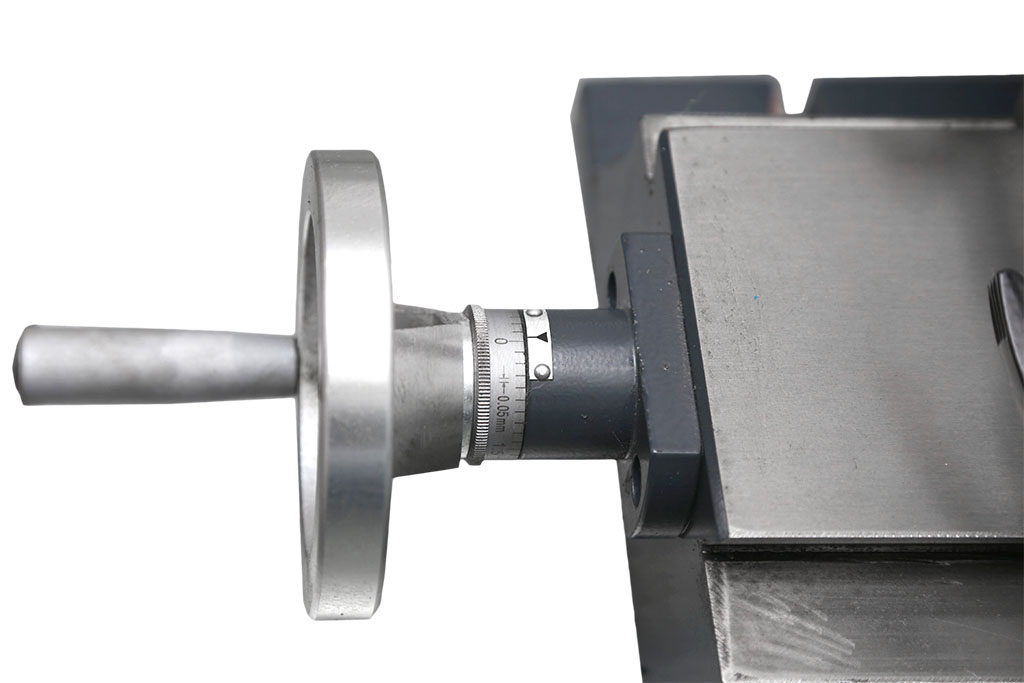

Все рукоятки оснащены четкими и удобными лимбами.

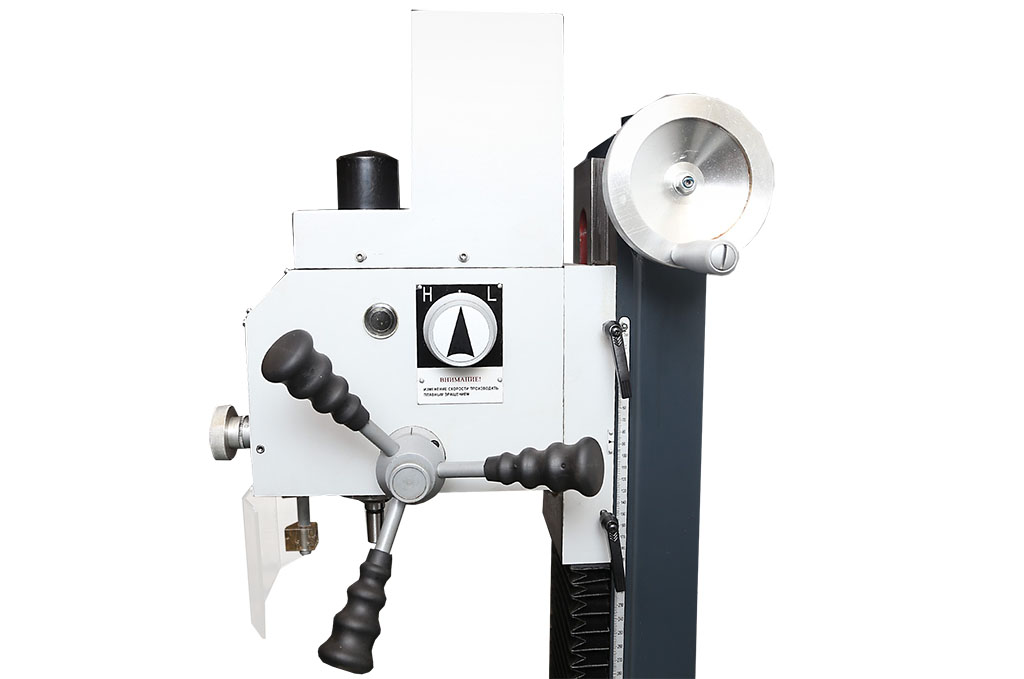

Ручка управления 2 диапозонов скоростей шпинделя.

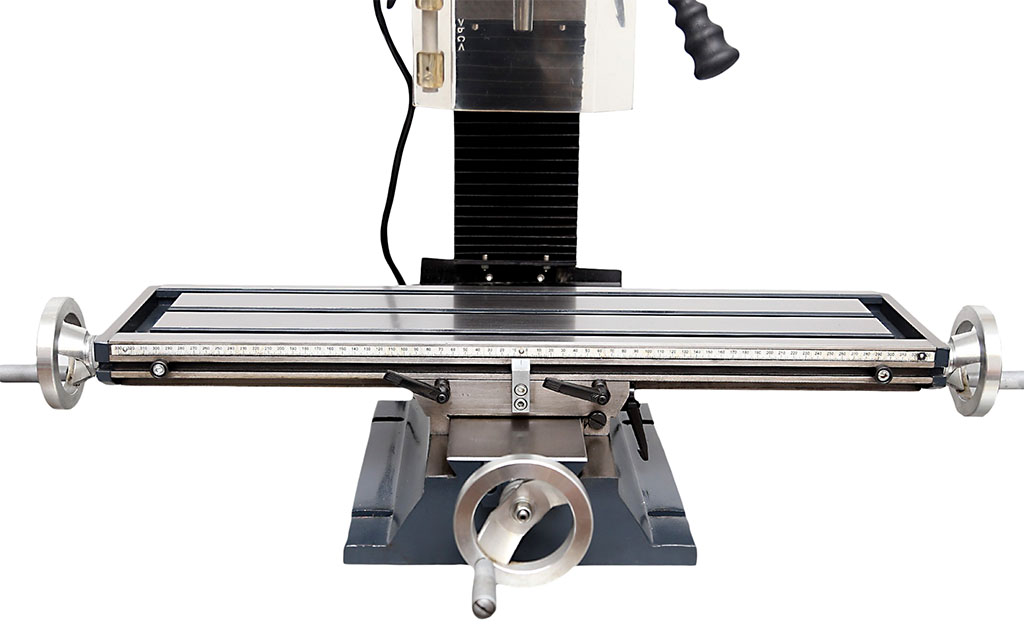

Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».

Максимальный ход пиноли - 50 мм.

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

Вертикальный шпиндель снабжен звездчатой рукояткой.

Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования.

Положение стола по каждой оси фиксируется стопорными ручками.

Описание:

Конструкция станка METAL MASTER MMD - 20LV предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений.

Настольно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.

Преимущества:

Мощный двигатель, рассчитанный на непрерывную работу
Привод главного движения станка реализует вращение шпинделя в 2 диапазонах от 50 до 2250 об/мин, количество оборотов шпинделя в данных границах выбирается бесступенчато путем поворота соответствующей ручки на корпусе станка

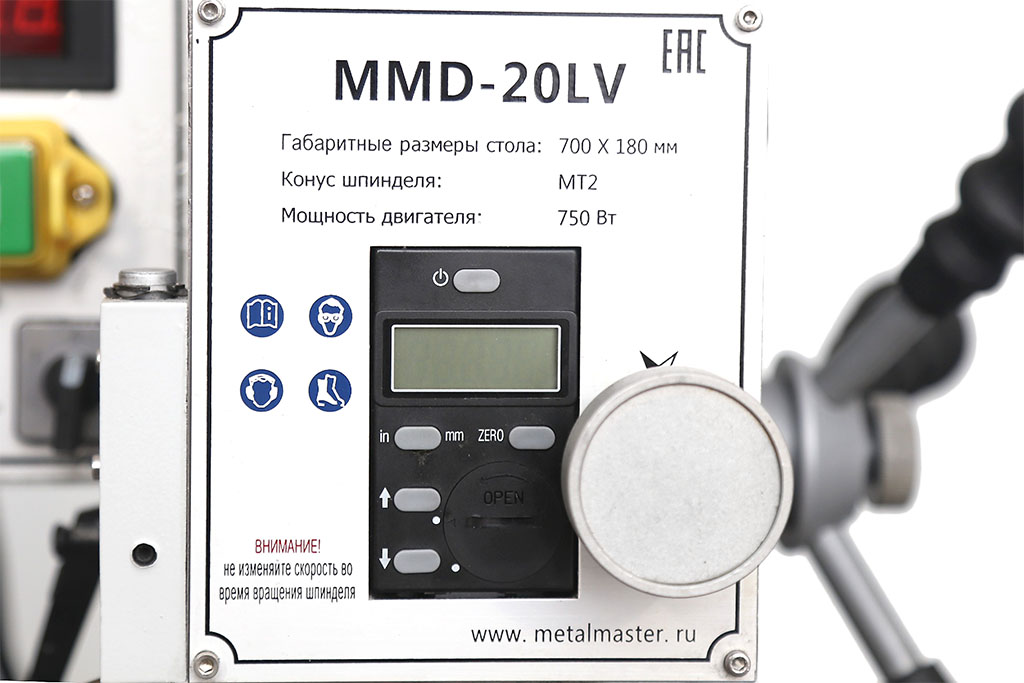

Линейные перемещения пиноли отображаются на хорошо читаемых линейках с миллиметровой шкалой, а также дублируются на цифровом индикаторе
Большой прецизионный крестовый стол

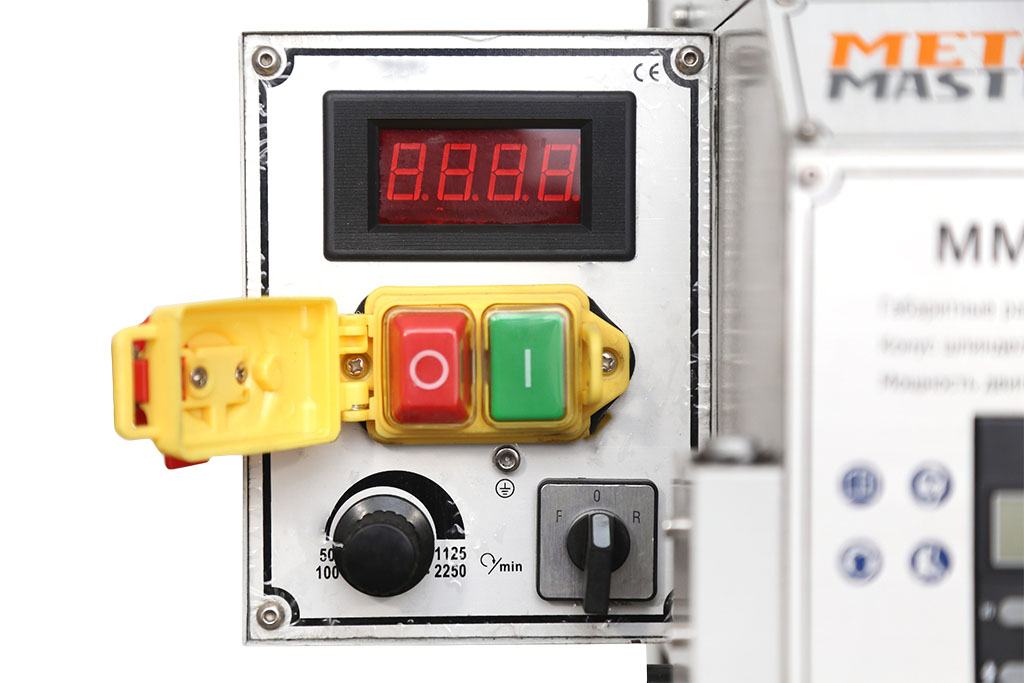

Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки
Наклон фрезерной головки ± 90°
Точное перемещение пиноли шпинделя
Прочная чугунная стойка

В стандартную комплектацию станка входят:

Комплект инструмента для обслуживания
Станок в сборке
Инструкция

Товар из разделов

Сверлильно-фрезерные Российские Фрезерные станки по металлу Сверлильно-фрезерный станок по металлу Широкоуниверсальные фрезерные станки Купить сверлильно-фрезерный станок Широкоуниверсальный фрезерный Универсально-фрезерные станки Станки металлообрабатывающие Настольные сверлильно-фрезерные станки по металлу

Инструкция

Поле обязательное к заполнению

Я согласен на обработку персональных данных Необходимо дать согласие

Мы вышлем Вам инструкцию! Отправить

Спасибо! Ваша заявка отправлена.

Отзывы и вопросы

Отзывы и вопросы. Metal Master MMD - 20LV

Артём Золотарев 20.02.2023 в 10:15

По каким осям возможно перемещение рабочего стола?

Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»

Здравствуйте! Рабочий стол перемещается по осям X, Y.
Маргарита Михайлова 17.04.2023 в 18:25

Можно ли на станке производить операцию сверления?

Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»

Добрый день! Да, данная модель поддерживает операции сверления.
