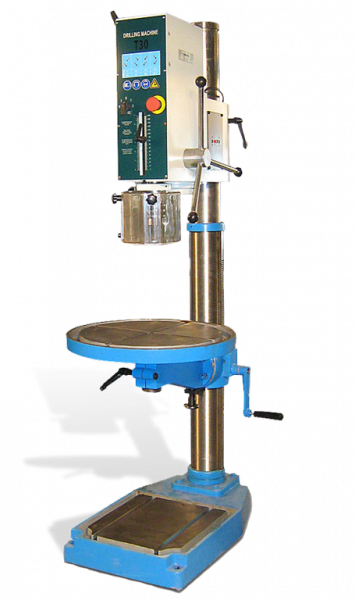

Сверлильный станок Metal Master DVM-30

Сверлильный станок вертикального типа имеет ход шпинделя 150 мм и максимальный диаметр сверления 30 мм. Станок имеет вид массивной конструкции с головкой для сверления и панелью управления, колонной с толстыми стенками большого диаметра, столом с крепежными пазами в форме Т, литым основанием и зубчатым механизмом для перемещения стола и сверлильной головки.

Закаленный шлифованный шпиндель установлен на подшипниках высокой точности. Крутящий момент передается на шпиндель посредством редуктора на шестеренках. Скорости переключаются ручками сбоку на головке сверления. Панель управления имеет таблицу соответствия положения ручки и скорости.

Вращение шпинделя меняется при переключении ручкой панели управления. Там же находится регулируемый механический упор глубины сверления. Головка перемещается по колонне опоры при помощи зубчатой передачи вручную.

На станке предусмотрена возможность подачи шпинделя к обрабатываемой детали путем вращения ручки на головке. Автоматическая подача переключается на самой ручке. Сбоку от головки находится регулятор для установки скорости шпинделя и его подачи.

На станке предусмотрено выталкивание патрона. Для этого предохранительная скоба отводится в сторону, а шпиндель поднимается вверх до упора.

Обрабатываемая заготовка закрепляется на станке при помощи литого круглого стола с диагональными пазами. Зубчатый механизм передвигает стол вдоль колонны опоры. Рабочий стол может наклоняться при креплении. При работе с заготовками больших размеров стол отводят в сторону и закрепляют детали на опорной плите в виде прямоугольного стола с пазами в форме Т.

Рабочий стол станка может поворачиваться вокруг вертикальной оси. На станке имеется угломер. Заготовка и сверлильная головка могут перемещаться различным образом.
