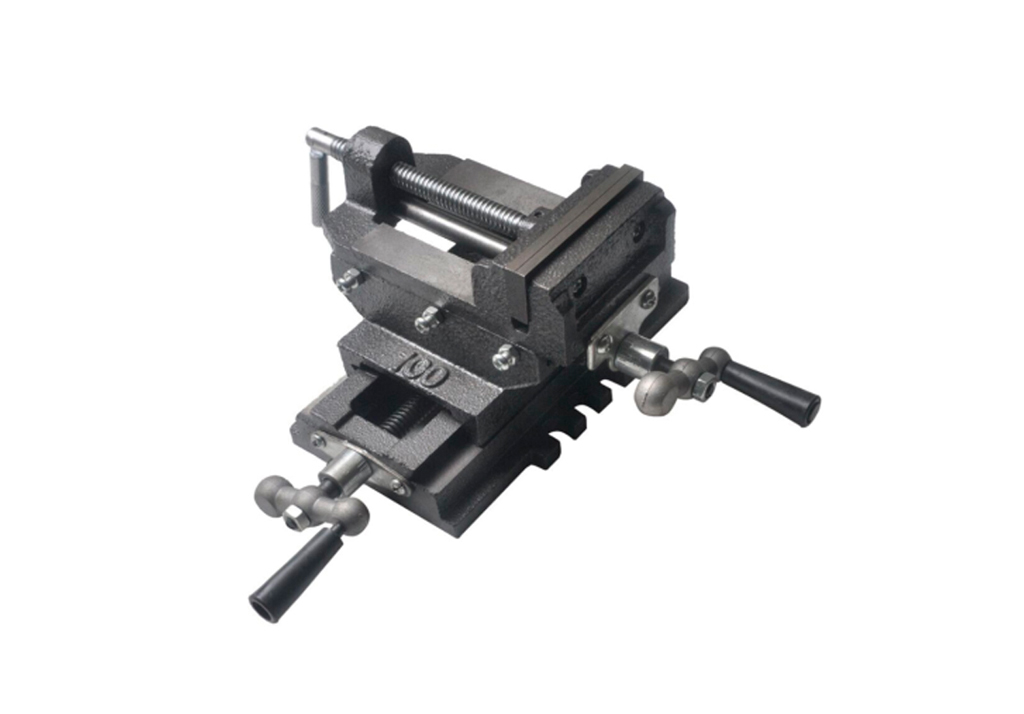

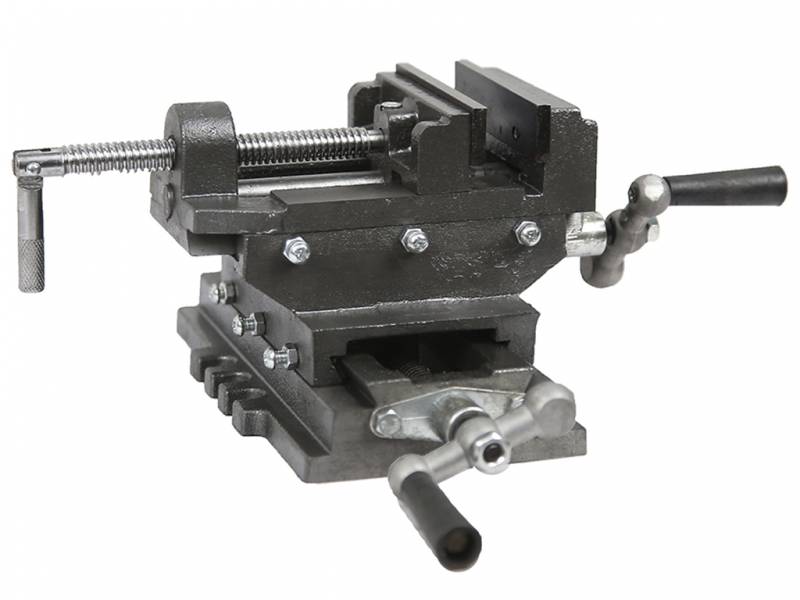

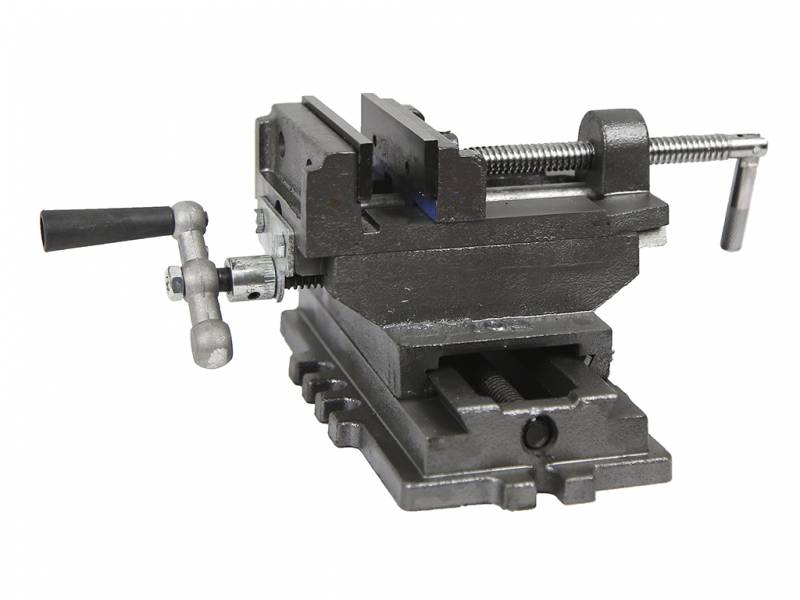

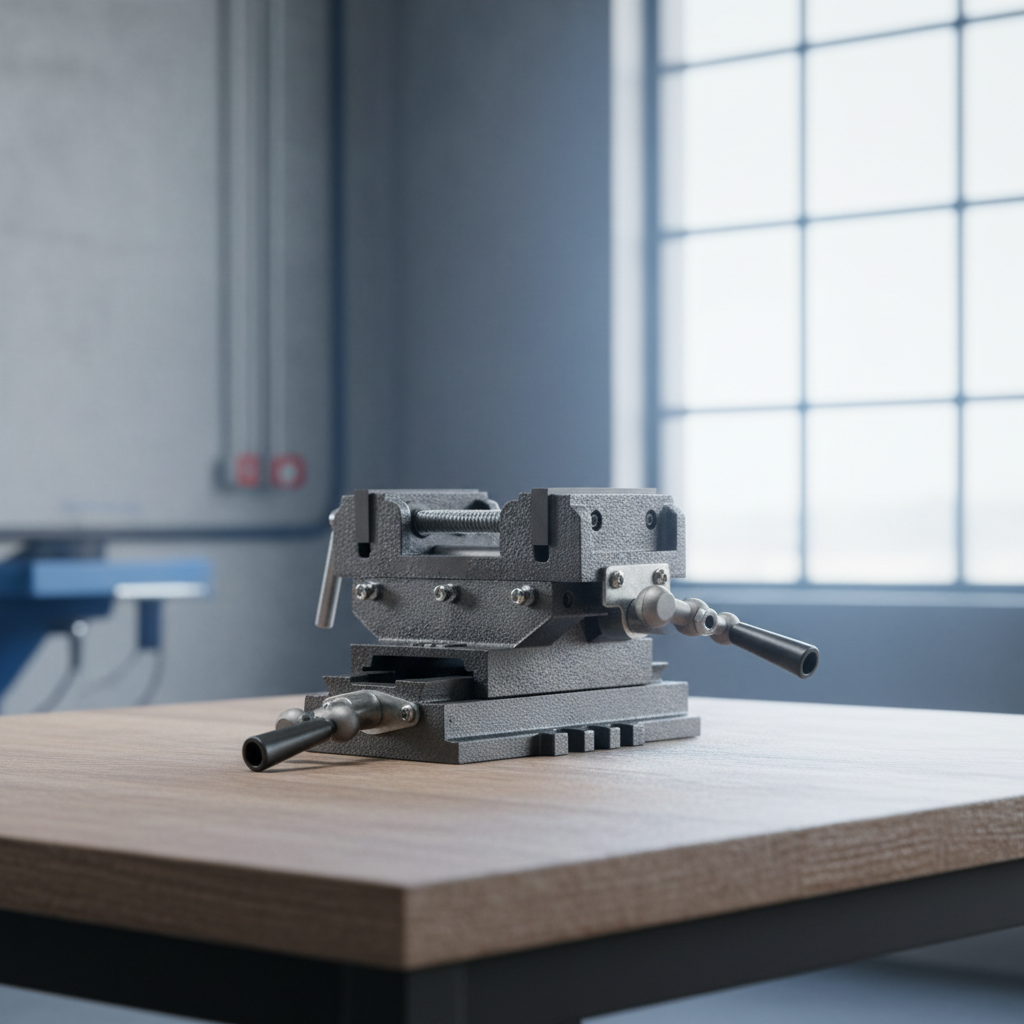

Описание станка Тиски Metal Master ТК75
1. НАЗНАЧЕНИЕ
Тиски станочные с двумя суппортами с ручным приводом предназначены для использования на фрезерных, строгальных, шлифовальных, сверлильных станках для крепления обрабатываемых деталей и заготовок. Применяются в единичном, мелко- и среднесерийном производстве.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Инструмент создаётся в соответствии с ISO 9001.
2.2. Корпусные детали изготавливаются из высококачественного чугуна.
2.3. Губки закалены.
Рис. 2. Губки выполнены из стали
2.4. Основные параметры и размеры приведены в таблице 1:
Таблица 1
| Модель | ТК 75 |
|---|---|
| Ширина губок, мм | 80 |
| Высота губок, мм | 33 |
| Максимальная ширина раскрытия, мм | 80 |
| Расстояние между отверстиями крепежных элементов, мм | 92 |
| Длина, мм | 265 |
| Упаковочные размеры, мм | 250*250*140 |
| Масса, кг | 6 |
2.5. Надёжная фиксация обрабатываемых деталей, закрепленных в тисках без перемещения стола станка, что облегчает выполнение работ при обработке и установке детали относительно инструмента и позволяет сэкономить время. Оптимальное решение для обработки относительно малых заготовок.

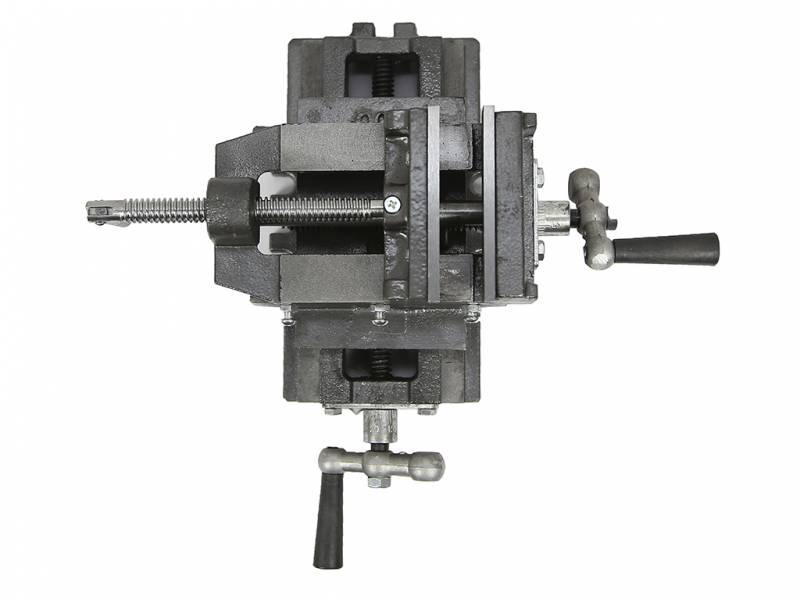

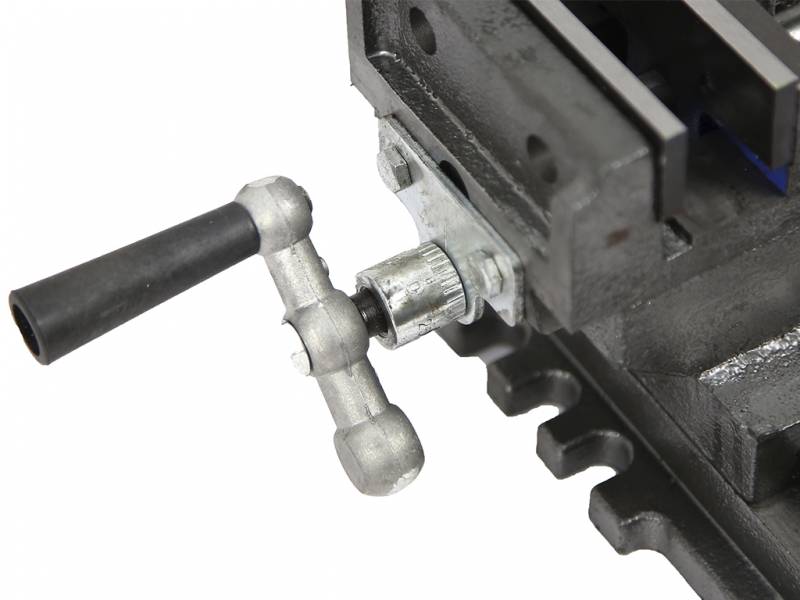

Закрепленная деталь может быть перемещена в горизонтальной плоскости в двух взаимно-перпендикулярных направлениях по направляющим, путем вращения рукояток винтовой подачи.
2.6. Винт подачи на закрытый.
3. УСЛОВИЯ ЭКСПЛУАТАЦИИ
3.1. Перед установкой тисков на стол станка, их необходимо расконсервировать.
3.2. Установить на стол станка, закрепить болтами, шпонками, прихватами (в комплект поставки не входят).
3.3. Закрепить заготовку, перемещая подвижную губку с помощью ходового винта. Переместить закрепленную заготовку с помощью рукояток винтовой подачи.
3.4. Смазку направляющих и винтовых пар, а также других трущихся поверхностей производить раз в смену с предварительной очисткой от стружки и мусора. Условия эксплуатации - по ГОСТ 15150 в закрытом помещении при отсутствии паров агрессивных веществ, вызывающих коррозию.
4. КОМПЛЕКТНОСТЬ
В комплект входят:
- тиски в сборе;
- паспорт.
5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
5.1. Рукоятка и накладные губки не должны иметь забоин и заусенцев.
5.2. Тиски должны иметь устройство, предотвращающее полное вывинчивание ходового винта из гайки.
5.3. Отверстие головки винта должно иметь с двух сторон фаски для предохранения рук рабочего от защемления.
5.4. Крепление должно быть надежным, исключающим самопроизвольное ослабление в процессе работы.
5.5. Запрещается применять ударную нагрузку на рукоятку при зажиме и удлинении рукоятки. Это приводит к снижению точностных характеристик и поломкам ходового винта.
-
stdClass Object ( [id] => 7262 [object_id] => 5168 [ip] => 188.162.203.237 [name] => Владимир [text] => А их можно на настольные станки внедрить? [answer] => Данные тиски устанавливаются на рабочий стол станка и отлично подходят для работы на сверлильных и фрезерных станках, так как губки данных тисков возможно перемещать по координатам X и Y. [type] => product [date] => 2021-01-28 00:25:33 [approved] => 1 [phone] => 89271715070 [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => brat66@mail.ru [photom] => [photob] => [photo2m] => [photo2b] => ) 1Владимир 28.01.2021 в 00:25А их можно на настольные станки внедрить?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Данные тиски устанавливаются на рабочий стол станка и отлично подходят для работы на сверлильных и фрезерных станках, так как губки данных тисков возможно перемещать по координатам X и Y.
