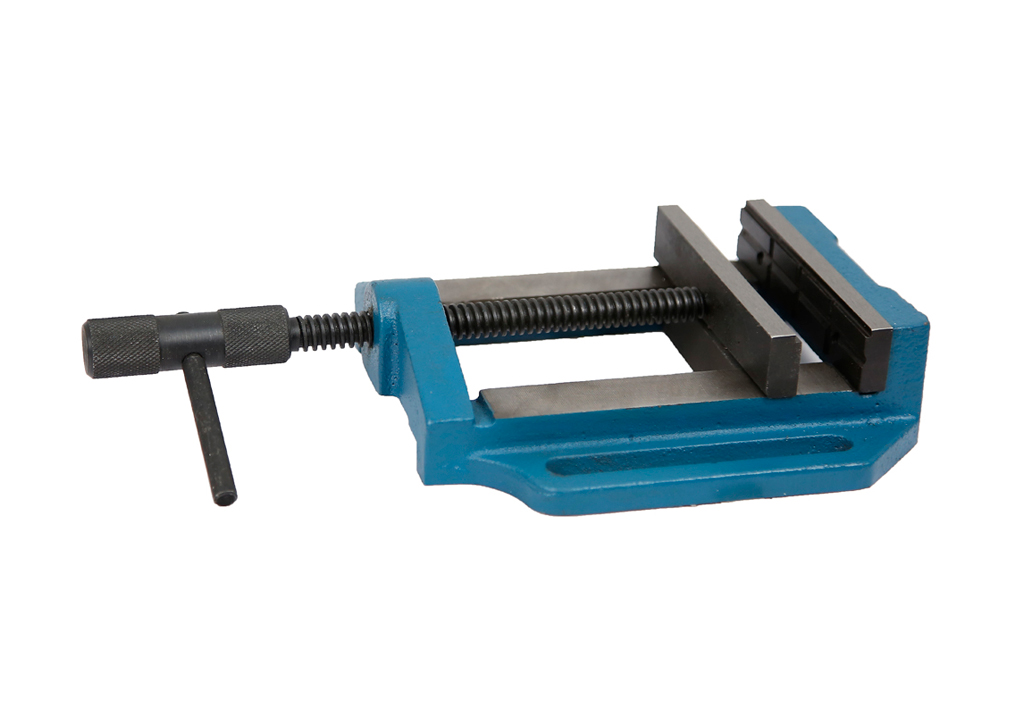

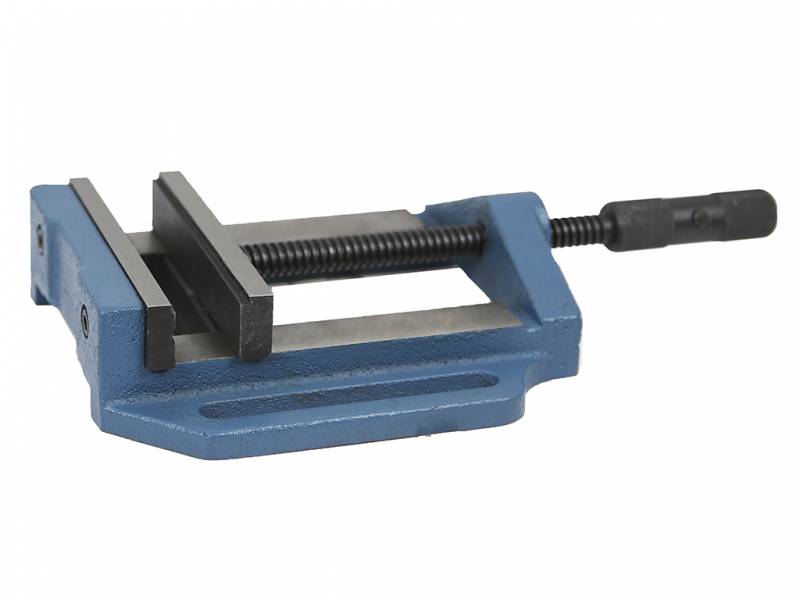

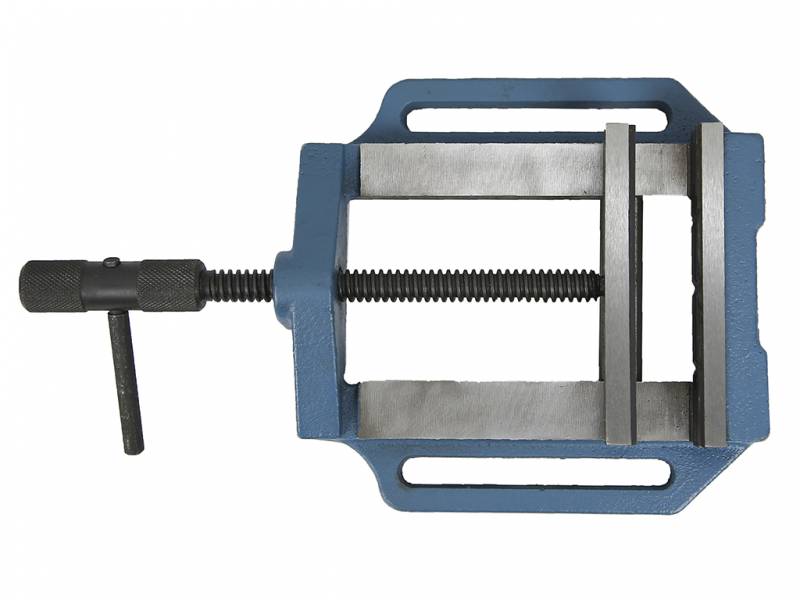

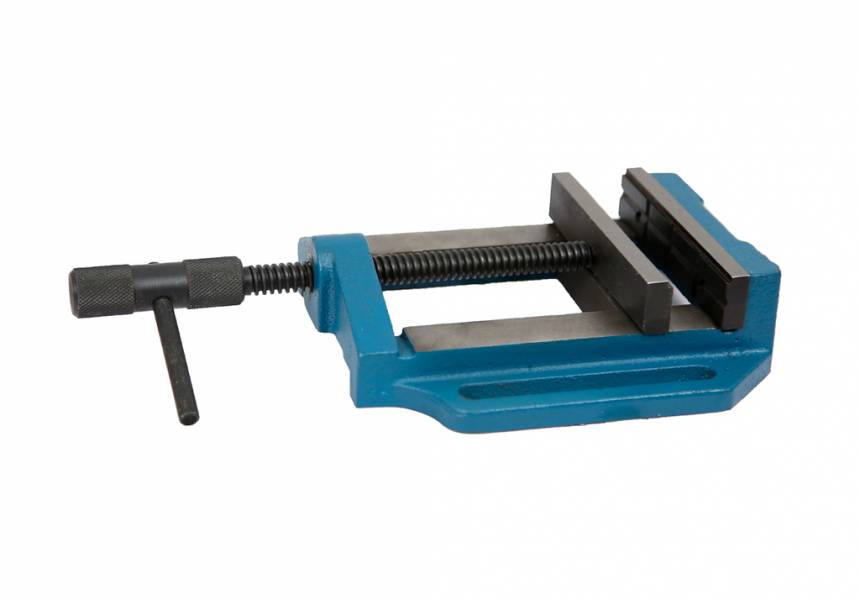

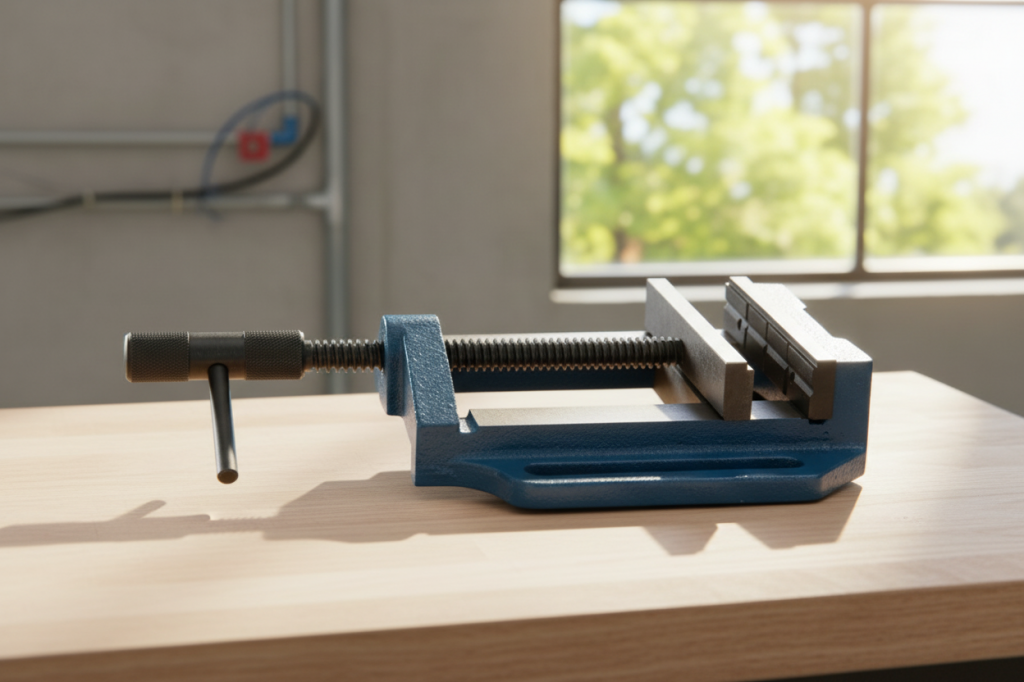

Описание станка Тиски Metal Master ТС100
1. НАЗНАЧЕНИЕ И ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
1.1. Тиски станочные (ТС) неповоротные с открытым винтом являются вспомогательным оборудованием. Предназначены для закрепления и удерживания деталей при их механической обработке на сверлильных станках.
1.2. Особенности:
- Плавная работа
- Точная направляющая, также при большой осевой нагрузке
- Прижимной вал с трапециевидной резьбой
- Множество вариантов сборки на рабочем столе с помощью продолговатых отверстий
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Тиски изготавливаются в соответствии с ISO 9001.
Установка тисков на столе станка осуществляется с помощью болтов (в комплект поставки не входят).

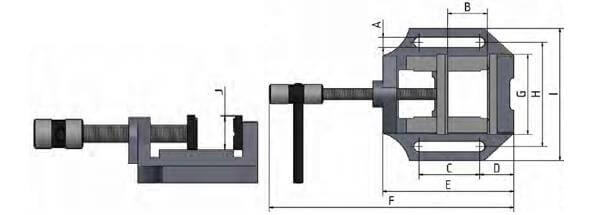

2.2. Основные параметры (мм), размеры (мм) и масса (кг.) тисков приведены в таблице 1.
Таблица 1
| Модель | ТС 100 |
|---|---|
| A, мм | 12,5 |
| B, мм | 90 |
| C, мм | 74 |
| D, мм | 46 |
| E, мм | 165 |
| F, мм | 350 |
| G, мм | 100 |
| H, мм | 130 |
| I, мм | 65 |
| J, мм | 28 |
| Габаритные размеры упаковки, мм | 330*190*280 |
| Вес, кг | 3 |

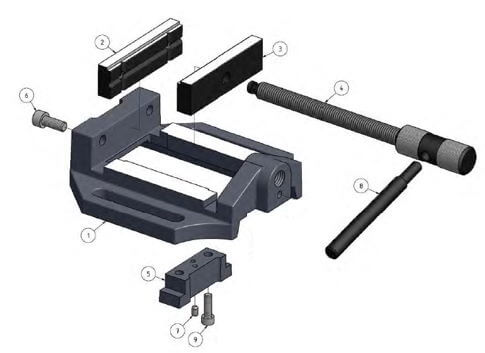

Рис. 3 Схема разборная тисков
1. Литая основа, 2. Неподвижная губка, 3. Подвижная губка, 4. Прижимной вал 5. Держатель, 6. Винт с внутренним шестигранником, 7. Винт, 8. Рычаг, 9. Цилиндрический винт.
3. УСЛОВИЯ ЭКСПЛУАТАЦИИ
3.1. Перед установкой тисков на стол станка необходимо их расконсервировать.
3.2. Установить тиски на стол станка и закрепить болтами (в комплект поставки не входят) по ГОСТ 13152.
3.3. Закрепить заготовку в тисках, перемещая подвижную губку с помощью ходового винта без применения дополнительных удлинителей и ударной нагрузки.
3.4. Смазку направляющих винтовой пары и других трущихся поверхностей производить раз в смену с предварительной очисткой этих мест от стружки, пыли, грязи.
Условия эксплуатации тисков – 3 ГОСТ 15150 в закрытом помещении при отсутствии паров агрессивных веществ, вызывающих коррозию тисков.
4. КОМПЛЕКТНОСТЬ
В комплект входят:
- тиски в сборе;
- паспорт.
5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
5.1. Рукоятка тисков и накладные губки не должны иметь забоин и заусенцев.
5.2. Тиски должны иметь устройство, предотвращающее полное вывинчивание ходового винта из гайки.
5.3. Крепление тисков должно быть надежным, исключающим самопроизвольное ослабление в процессе работы.
5.4. Запрещается применять ударную нагрузку на рукоятку тисков при зажиме и удлинять рукоятку.
-
stdClass Object ( [id] => 9584 [object_id] => 5173 [ip] => 194.8.131.186 [name] => Аделина Одинцова [text] => Какова длина крепежных отверстий? [answer] => Здравствуйте! Длина крепежных отверстий составляет 74 мм. [type] => product [date] => 2022-03-27 14:37:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1Аделина Одинцова 27.03.2022 в 14:37Какова длина крепежных отверстий?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Длина крепежных отверстий составляет 74 мм. -
stdClass Object ( [id] => 9583 [object_id] => 5173 [ip] => 194.8.131.186 [name] => Даниил Нестеров [text] => Имеются ли в комплекте с тисками крепежные болты? [answer] => Добрый день! Крепежных болтов нет в стандартной комплектации. [type] => product [date] => 2022-07-31 17:17:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1Даниил Нестеров 31.07.2022 в 17:17Имеются ли в комплекте с тисками крепежные болты?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Крепежных болтов нет в стандартной комплектации.
