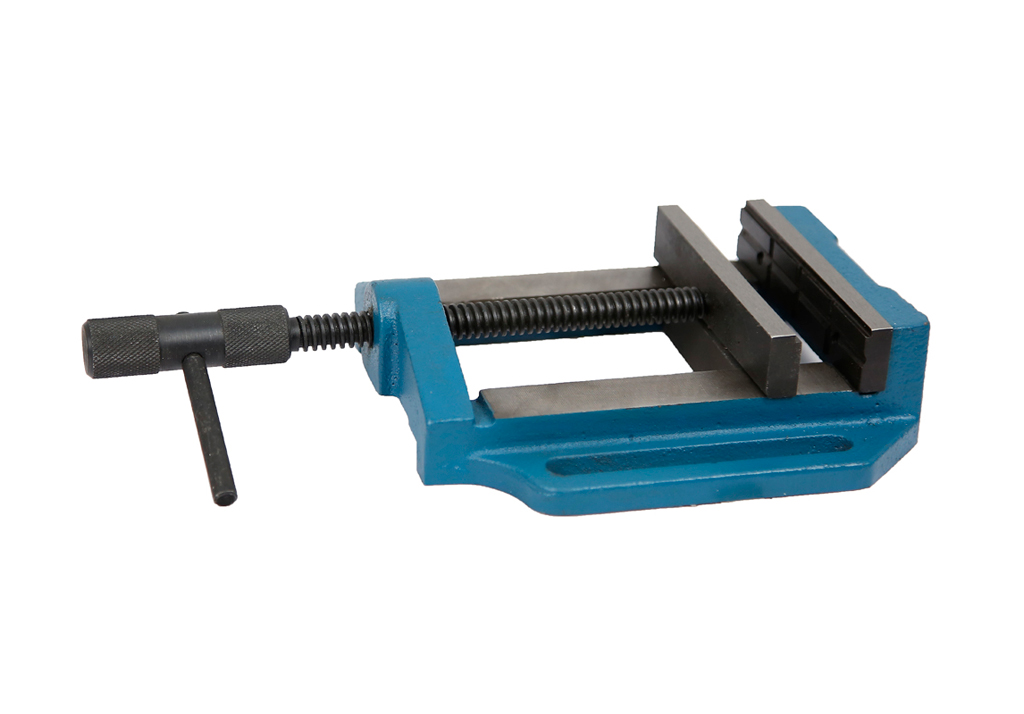

Тиски сверлильные Metal Master ТС75

1. НАЗНАЧЕНИЕ И ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

1.1. Тиски станочные (ТС) неповоротные с открытым винтом являются вспомогательным оборудованием. Предназначены для закрепления и удерживания деталей при их механической обработке на сверлильных станках.

1.2. Особенности:

• Плавная работа
• Точная направляющая, также при большой осевой нагрузке
• Прижимной вал с трапециевидной резьбой
• Множество вариантов сборки на рабочем столе с помощью продолговатых отверстий

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Тиски изготавливаются в соответствии с ISO 9001.
Установка тисков на столе станка осуществляется с помощью болтов (в комплект поставки не входят).

2.2. Основные параметры (мм), размеры (мм) и масса (кг.) тисков приведены в таблице 1.

Таблица 1

Рис. 3 Схема разборная тисков

1. Литая основа, 2. Неподвижная губка, 3. Подвижная губка, 4. Прижимной вал 5. Держатель, 6. Винт с внутренним шестигранником, 7. Винт, 8. Рычаг, 9. Цилиндрический винт.

3. УСЛОВИЯ ЭКСПЛУАТАЦИИ

3.1. Перед установкой тисков на стол станка необходимо их расконсервировать.
3.2. Установить тиски на стол станка и закрепить болтами (в комплект поставки не входят) по ГОСТ 13152.
3.3. Закрепить заготовку в тисках, перемещая подвижную губку с помощью ходового винта без применения дополнительных удлинителей и ударной нагрузки.
3.4. Смазку направляющих винтовой пары и других трущихся поверхностей производить раз в смену с предварительной очисткой этих мест от стружки, пыли, грязи.
Условия эксплуатации тисков – 3 ГОСТ 15150 в закрытом помещении при отсутствии паров агрессивных веществ, вызывающих коррозию тисков.

4. КОМПЛЕКТНОСТЬ

В комплект входят:

• тиски в сборе;
• паспорт.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5.1. Рукоятка тисков и накладные губки не должны иметь забоин и заусенцев.
5.2. Тиски должны иметь устройство, предотвращающее полное вывинчивание ходового винта из гайки.
5.3. Крепление тисков должно быть надежным, исключающим самопроизвольное ослабление в процессе работы.
5.4. Запрещается применять ударную нагрузку на рукоятку тисков при зажиме и удлинять рукоятку.
