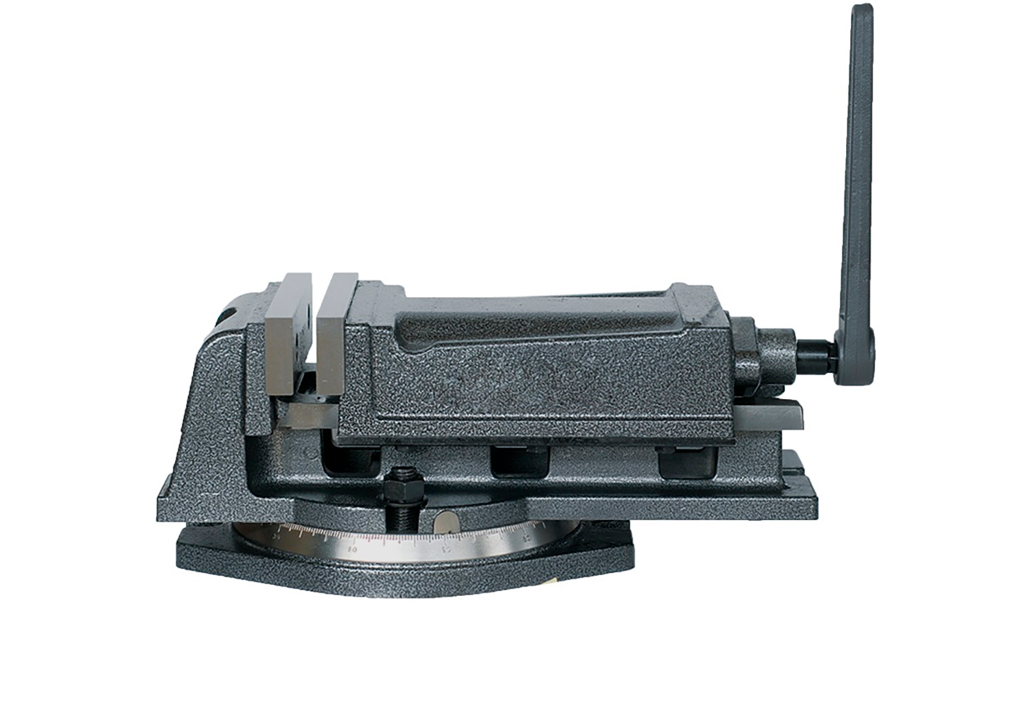

Тиски Metal Master ТСтПП100

Сегодня этот товар купили 5 человек
Сейчас этот товар смотрят 5 человек
  • Тиски станочные,  Тиски Metal Master ТСтПП100
  • Тиски станочные,  Тиски Metal Master ТСтПП100
  • Тиски станочные,  Тиски Metal Master ТСтПП100
  • Тиски станочные,  Тиски Metal Master ТСтПП100
  • Тиски станочные,  Тиски Metal Master ТСтПП100
7 056 руб.
В наличии
Нашли дешевле?
Доставка по РФ
  • Тиски станочные,  Тиски Metal Master ТСтПП100
  • Тиски станочные,  Тиски Metal Master ТСтПП100
  • Тиски станочные,  Тиски Metal Master ТСтПП100
  • Тиски станочные,  Тиски Metal Master ТСтПП100
  • Тиски станочные, Тиски Metal Master ТСтПП100
Видеообзор
Видеообзор станка
Описание

Описание станка Тиски Metal Master ТСтПП100

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Создание инструмента выполняется в соответствии с ISO 9001. Корпусные детали изготавливаются из высококачественного чугуна.

2.2. Губки закалены.

ТСтПП100

2.3. Основные параметры и размеры приведены в таблице 1:

Таблица 1

Основные технические характеристики
МодельТСтПП 100
Ширина губок, мм100
Максимальная ширина раскрытия, мм75
Высота губок, мм35
Расстояние между крепежными болтами, мм160
Длина, мм250
Ширина направляющей шпонки, мм14
Диаметр крепежного болтаМ10
Габаритные размеры упаковки, мм280*150*130
Масса, кг9

2.4. Поворотная база корпуса градуирована по шкале с шагом в 1 градус. Шкала определена гравировкой, что обеспечивает качество и длительность эксплуатации

ТСтПП100

Рис. 3. Поворотная база со шкалой

2.5. Тиски позволяют проводить обработку деталей, обеспечивая точностные характеристики базирования закрепляемых заготовок, которые представлены в таблице 2.

Точностные характеристики базирования закрепляемых заготовок
Схема, принцип измеренияТочностной параметрЗначения

ТСтПП100

Параллельность верхней поверхности базирования и нижней поверхности

На длине 100мм

0,030мм

ТСтПП100

Перпендикулярность неподвижной губки, а также подвижной губки к поверхности базирования заготовки

На длине 100мм

0,030мм

ТСтПП100

Перпендикулярности неподвижной губки к поверхности продольного паза

На длине 100мм

0,030мм

ТСтПП100

Параллельность неподвижной губки к поверхности поперечного паза на корпусе

На длине 100мм

0 ,030мм

ТСтПП100

Параллельность контролируемой верхней поверхности и нижней поверхности

На длине 100мм

0,030мм

ТСтПП100

Параллельность фиксированной направляющей прорези к основанию

На длине 100мм

0,030мм

ТСтПП100

Перпендикулярность сторон корпуса к основанию

На длине 100мм

0,050мм

ТСтПП100

Параллельность двух сторон в продольном направлении.На длине 100мм 0,060мм

3. УСЛОВИЯ ЭКСПЛУАТАЦИИ

3.1. Перед установкой тисков на стол станка, их необходимо расконсервировать.
3.2. Установить на стол станка, закрепить болтами, шпонками, прихватами по ГОСТ 13152.
3.3. Смазку направляющих винтовой пары и других трущихся поверхностей производить раз в смену с предварительной очисткой. Условия эксплуатации – ГОСТ 15150 в закрытом помещении при отсутствии паров агрессивных веществ, вызывающих коррозию.
3.4. Отрегулировать с помощью установочного винта в середине подвижной губки регулировкой зазора между гайкой и корпусом.

4. КОМПЛЕКТНОСТЬ

В комплект входят:

  • тиски в сборе;
  • паспорт.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5.1. Рукоятка и накладные губки не должны иметь забоин и заусенцев.
5.2. Тиски должны иметь устройство, предотвращающее полное вывинчивание ходового винта из гайки.
5.3. Отверстие головки винта должно иметь с двух сторон фаски для предохранения рук рабочего от защемления.
5.4. Крепление должно быть надежным, исключающим самопроизвольное ослабление в процессе работы.
5.5. Запрещается применять ударную нагрузку на рукоятку при зажиме и удлинении рукоятки.

ТСтПП100

Это приводит к снижению точностных характеристик и поломкам ходового винта.

5.6. Тиски должны выдерживать проверку на прочность с превышением усилия зажима на 25%.

6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации изделия – 1 год, со дня продажи (получения покупателем), при условии соблюдения потребителем правил хранения и эксплуатации изделия.

Отзывы и вопросы
Отзывы и вопросы.  Тиски Metal Master ТСтПП100
  •  stdClass Object
    (
        [id] => 9602
        [object_id] => 5258
        [ip] => 194.8.131.186
        [name] => Дамир Круглов
        [text] => Губки закаленные?
        [answer] => Здравствуйте! Да, губки тисков закалены.
        [type] => product
        [date] => 2022-05-01 23:35:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => alekob2020@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Дамир Круглов 01.05.2022 в 23:35
    Губки закаленные?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! Да, губки тисков закалены.
  •  stdClass Object
    (
        [id] => 9601
        [object_id] => 5258
        [ip] => 194.8.131.186
        [name] => Николь Румянцева
        [text] => Диаметр крепежного болта?
        [answer] => Добрый день! Крепежные болты имеют резьбу М10.
        [type] => product
        [date] => 2022-06-13 14:14:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => alekob2020@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Николь Румянцева 13.06.2022 в 14:14
    Диаметр крепежного болта?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Крепежные болты имеют резьбу М10.
