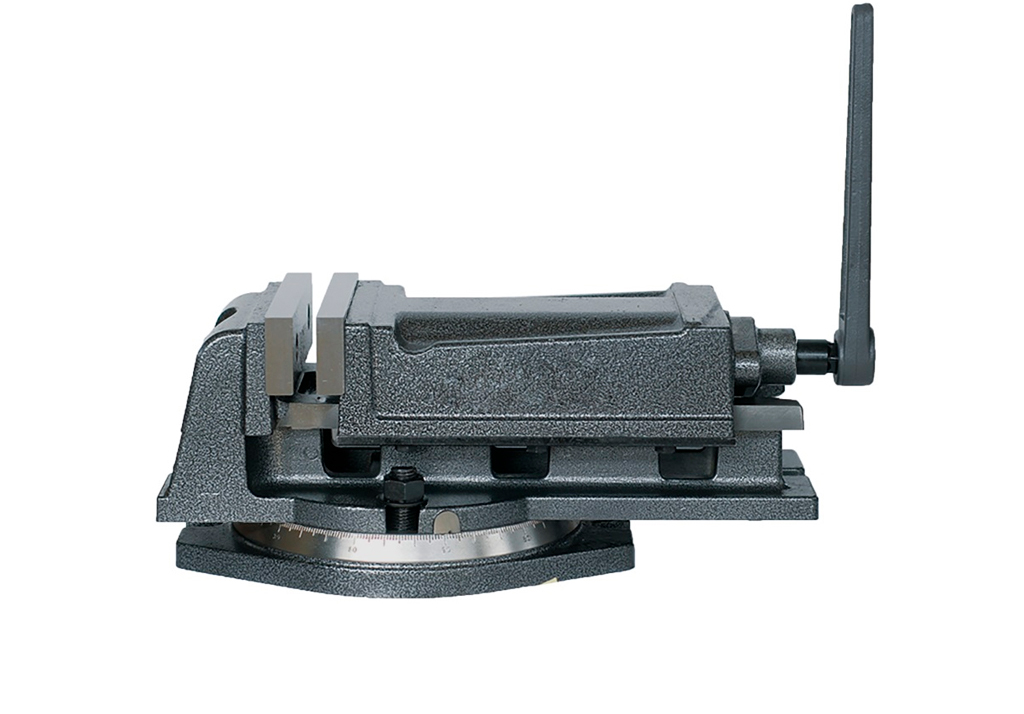

Тиски Metal Master ТСтПП160

Сегодня этот товар купил 1 человек
Сейчас этот товар смотрят 3 человека
  • Тиски станочные,  Тиски Metal Master ТСтПП160
  • Тиски станочные,  Тиски Metal Master ТСтПП160
  • Тиски станочные,  Тиски Metal Master ТСтПП160
  • Тиски станочные,  Тиски Metal Master ТСтПП160
19 805 руб.
В наличии
Нашли дешевле?
Доставка по РФ
  • Тиски станочные,  Тиски Metal Master ТСтПП160
  • Тиски станочные,  Тиски Metal Master ТСтПП160
  • Тиски станочные,  Тиски Metal Master ТСтПП160
  • Тиски станочные, Тиски Metal Master ТСтПП160
Видеообзор
Видеообзор станка
Описание

Описание станка Тиски Metal Master ТСтПП160

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Тиски изготавливаются в соответствии с ISO 9001. Корпусные детали изготавливаются из высококачественного чугуна.

2.2. Губки тисков закалены.

ТСтПП160

2.3. Основные параметры и размеры приведены в таблице 1:

Таблица 1

Основные технические характеристики
МодельТСтПП 160
Ширина губок, мм160
Максимальная ширина раскрытия, мм120
Высота губок, мм52
Расстояние между крепежными болтами, мм190
Длина, мм290
Ширина направляющей шпонки, мм18
Диаметр крепежного болтаМ16
Габаритные размеры упаковки, мм430*230*180
Масса, кг27

2.4. Поворотная база корпуса градуирована по шкале с шагом в 1 градус. Шкала определена гравировкой, что обеспечивает качество и длительность эксплуатации

ТСтПП160

Рис. 3. Поворотная база со шкалой

2.5. Тиски позволяют проводить обработку деталей, обеспечивая точностные характеристики базирования закрепляемых заготовок, которые представлены в таблице 2.

Таблица 2

Точностные характеристики базирования закрепляемых заготовок
Схема, принцип измеренияТочностной параметрЗначения

ТСтПП160

Параллельность верхней поверхности базирования и нижней поверхности

На длине 100мм

0,030мм

ТСтПП160

Перпендикулярность неподвижной губки, а также подвижной губки к поверхности базирования заготовки

На длине 100мм

0,030мм

ТСтПП160

Перпендикулярности неподвижной губки к поверхности продольного паза

На длине 100мм

0,030мм

ТСтПП160

Параллельность неподвижной губки к поверхности поперечного паза на корпусе

На длине 100мм

0 ,030мм

ТСтПП160

Параллельность контролируемой верхней поверхности и нижней поверхности

На длине 100мм

0,030мм

ТСтПП160

Параллельность фиксированной направляющей прорези к основанию

На длине 100мм

0,030мм

ТСтПП160

Перпендикулярность сторон корпуса к основанию

На длине 100мм

0,050мм

ТСтПП160

Параллельность двух сторон в продольном направлении.На длине 100мм 0,060мм

3. УСЛОВИЯ ЭКСПЛУАТАЦИИ

3.1. Перед установкой тисков на стол станка, их необходимо расконсервировать.
3.2. Установить на стол станка, закрепить болтами, шпонками, прихватами по ГОСТ 13152.
3.3. Смазку направляющих винтовой пары и других трущихся поверхностей производить раз в смену с предварительной очисткой. Условия эксплуатации – ГОСТ 15150 в закрытом помещении при отсутствии паров агрессивных веществ, вызывающих коррозию.
3.4. Отрегулировать тиски с помощью установочного винта в середине подвижной губки регулировкой зазора между гайкой и корпусом.

4. КОМПЛЕКТНОСТЬ

В комплект входят:

  • тиски в сборе;
  • паспорт.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5.1. Рукоятка и накладные губки не должны иметь забоин и заусенцев.
5.2. Должны иметь устройство, предотвращающее полное вывинчивание ходового винта из гайки.
5.3. Отверстие головки винта должно иметь с двух сторон фаски для предохранения рук рабочего от защемления.
5.4. Крепление должно быть надежным, исключающим самопроизвольное ослабление в процессе работы.
5.5. Запрещается применять ударную нагрузку на рукоятку при зажиме и удлинении рукоятки.

ТСтПП160

Это приводит к снижению точностных характеристик и поломкам ходового винта.

5.6. Должны выдерживать проверку на прочность с превышением усилия зажима на 25%.

6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации изделия – 1 год, со дня продажи (получения покупателем), при условии соблюдения потребителем правил хранения и эксплуатации изделия.

Инструкция
Поле обязательное к заполнению
Я согласен на обработку персональных данных Необходимо дать согласие
Мы вышлем Вам инструкцию на Ваш Email или телефон! Отправить
Отзывы и вопросы
Отзывы и вопросы.  Тиски Metal Master ТСтПП160
  •  stdClass Object
    (
        [id] => 9604
        [object_id] => 5259
        [ip] => 194.8.131.186
        [name] => Марк Чеботарев
        [text] => Какая высота у губок?
        [answer] => Здравствуйте! Губки имеют высоту 52 мм.
        [type] => product
        [date] => 2022-09-20 17:22:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => alekob2020@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Марк Чеботарев 20.09.2022 в 17:22
    Какая высота у губок?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! Губки имеют высоту 52 мм.
  •  stdClass Object
    (
        [id] => 9603
        [object_id] => 5259
        [ip] => 194.8.131.186
        [name] => Виктория Корнеева
        [text] => Имеется ли шкала для определения угла поворота?
        [answer] => Добрый день! Поворотная база корпуса имеет шкалу для определения угла поворота.
        [type] => product
        [date] => 2022-12-12 13:17:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => alekob2020@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Виктория Корнеева 12.12.2022 в 13:17
    Имеется ли шкала для определения угла поворота?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Поворотная база корпуса имеет шкалу для определения угла поворота.
