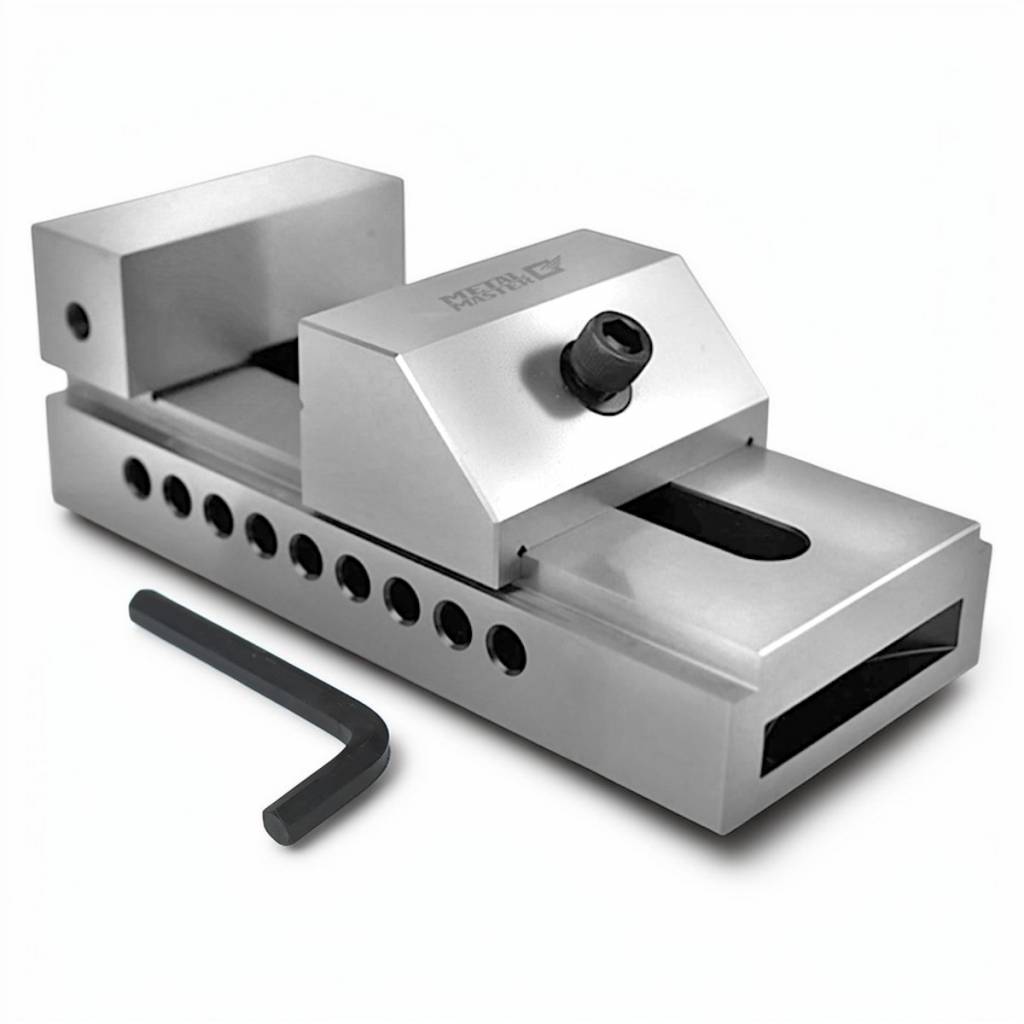

Тиски станочные прецизионные лекальные Metal Master ТCПБЛ 125/160
Модель | Ширина губок, мм | Высота губок, мм | Рабочий ход, мм | Длина основания, мм |
---|---|---|---|---|
ТСПБЛ 125/160 | 125 | 50 | 160 | 285 |
Описание станка Тиски станочные прецизионные лекальные Metal Master ТCПБЛ 125/160
Назначение
Тиски станочные прецизионные быстрозажимные лекальные Metal Master ТСПБЛ 125/160 предназначены для высокоточной фиксации заготовок при выполнении ответственных операций на шлифовальных, электроэрозионных и фрезерных станках с ЧПУ. Они сочетают в себе преимущества прецизионных тисков с возможностью быстрой переналадки, что особенно важно при серийном производстве и работе с заготовками разного размера. Благодаря высокой твердости рабочих поверхностей и точности позиционирования они обеспечивают надежный зажим без смещения детали даже при финишной обработке. Конструкция с регулируемым штифтом и сферическим кольцом позволяет быстро адаптировать тиски под различные технологические задачи, что делает их незаменимыми в точных работах.
Основные технические характеристики
Станочные прецизионные лекальные быстрозажимные тиски Metal Master ТСПБЛ 125/160 являются высокоточными и предназначены для зажима заготовок на металлообрабатывающих станках во время шлифовальных, проверочных, разметочных и других финишных работ, при выполнении которых нет больших усилий резания. Данные тиски выполнены из легированной, высококачественной стали, надёжны, долговечны, характеризуются высокой твердостью рабочих поверхностей, которая достигает 58 HRC – 62 HRC. Точность тисков: параллельность ≤ 0,005 мм / 100 мм, перпендикулярность ≤ 0,005 мм. Тиски имеют возможность быстрой переналадки для закрепления заготовок разного размера.

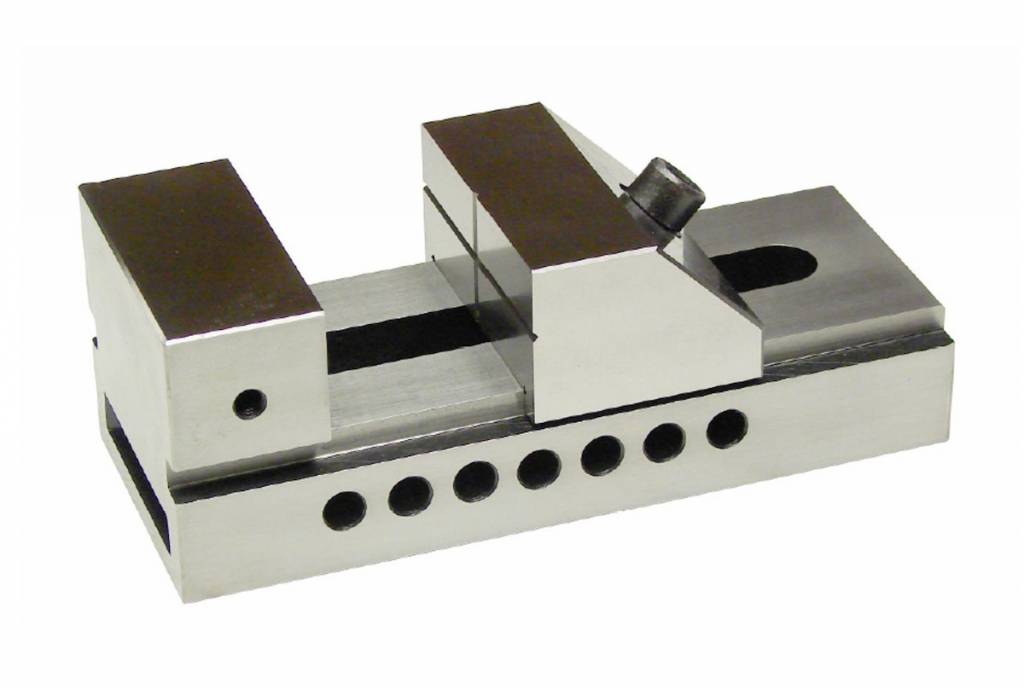

Рисунок 1 - Тиски станочные прецизионные быстрозажимные лекальные ТСПБЛ 125/160
1. Корпус
2. Поворотный штифт
3. Вставной штифт
4. Подвижная губка
5. Сферическое кольцо
6. Регулируемый винт
7. Винт с прорезями
Принцип работы
Благодаря простой конструкции данные тиски обеспечивают удобство использования при быстром зажиме и высокой точности. Для зажима заготовок разных размеров операцию зажима можно изменить, поменяв положение регулируемого штифта (03) в отверстии корпуса (01). При использовании регулируемого штифта (03) операция зажима и ослабления может быть осуществлена путем регулирования винта (06) и перемещения подвижной губки (04).
Техническое обслуживание
Вращающиеся и скользящие детали тисков необходимо своевременно смазывать маслом. При длительном хранении детали тисков следует очистить, смазать антикоррозийным маслом и упаковать в полиэтиленовый пакет.
Комплектность
В стандартную комплектацию входят:
- Тиски в сборе;
- Шестигранный гаечный ключ;
- Технический паспорт.
