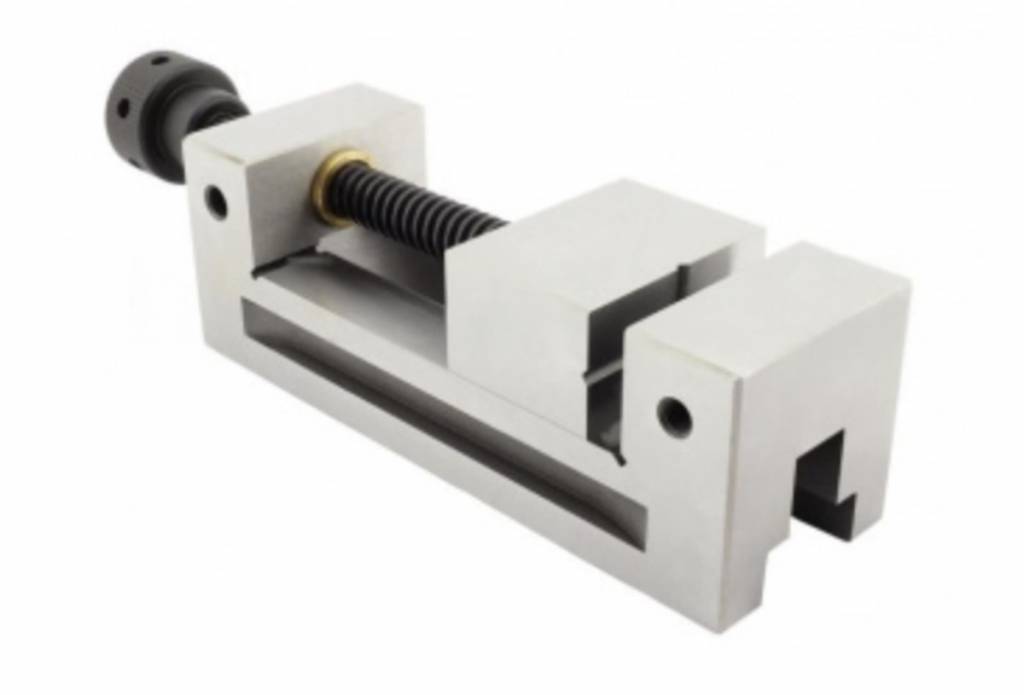

Тиски станочные прецизионные лекальные Metal Master ТCПЛ 50/65
Модель | Ширина губок, мм | Высота губок, мм | Рабочий ход, мм | Длина основания, мм |
---|---|---|---|---|
ТСПЛ 50/65 | 50 | 25 | 65 | 155 |
Описание станка Тиски станочные прецизионные лекальные Metal Master ТCПЛ 50/65
Назначение
Тиски станочные прецизионные лекальные Metal Master ТСПЛ 50/65 предназначены для высокоточной фиксации заготовок при выполнении ответственных операций на шлифовальных, электроэрозионных и фрезерных станках с ЧПУ. Они обеспечивают надежный зажим деталей с минимальными погрешностями позиционирования, что критически важно для обработки прецизионных деталей, таких как штампы, пресс-формы и авиационные компоненты. Благодаря высокой твердости рабочих поверхностей и точности параллельности губок тиски гарантируют стабильность обработки даже при сложных технологических операциях. Их конструкция позволяет закреплять как стандартные, так и цилиндрические заготовки, что расширяет их область применения.
Основные технические характеристики
Тиски станочные прецизионные лекальные Metal Master ТСПЛ 50/65 изготовлены из легированной стали высокого качества. Твердость рабочих поверхностей достигает HRC 58-62. Подвижная и неподвижная губки обеспечивают быстрый зажим. Неподвижная губка имеет цельную конструкцию с корпусом тисов. Подвижная губка закреплена зажимной планкой и винтами, имеет горизонтальную и вертикальную проточку для фиксации цилиндрических заготовок. Расхождение губок возможно от полного смыкания до максимально возможного значения для каждой модели модели.
Рисунок 1 - Тиски станочные прецизионные лекальные ТСПЛ 50/65
- Подвижная губка
- Латунная муфта
- Корпус
- Ходовой винт
- Ручка
- Зажимная пластина
- Винт с шестигранной головкой
- Цилиндрический штифт
- Винт с шестигранной головкой
- Винт с шестигранной головкой
Принцип работы
Благодаря простой конструкции данные тиски просты и удобны в эксплуатации. Подвижная губка (1) закреплена на корпусе (3) с помощью зажимной пластины (6) и винта (7). Поверните ручку (5), и ходовой винт приведет к скольжению подвижной губки (1) по корпусу (3) для закрепления заготовок различных размеров. Кроме того, данные тиски имеют различную длину рабочего хода губок. Ширина подвижной губки тоньше, чем у корпуса, ширина подходит для горизонтального положения.
Техническое обслуживание
Вращающиеся и скользящие детали тисков необходимо своевременно смазывать маслом. При длительном хранении детали тисков следует очистить, смазать антикоррозийным маслом и упаковать в полиэтиленовый пакет.
Комплектность
В стандартную комплектацию входят:
- Тиски в сборе;
- Технический паспорт.
