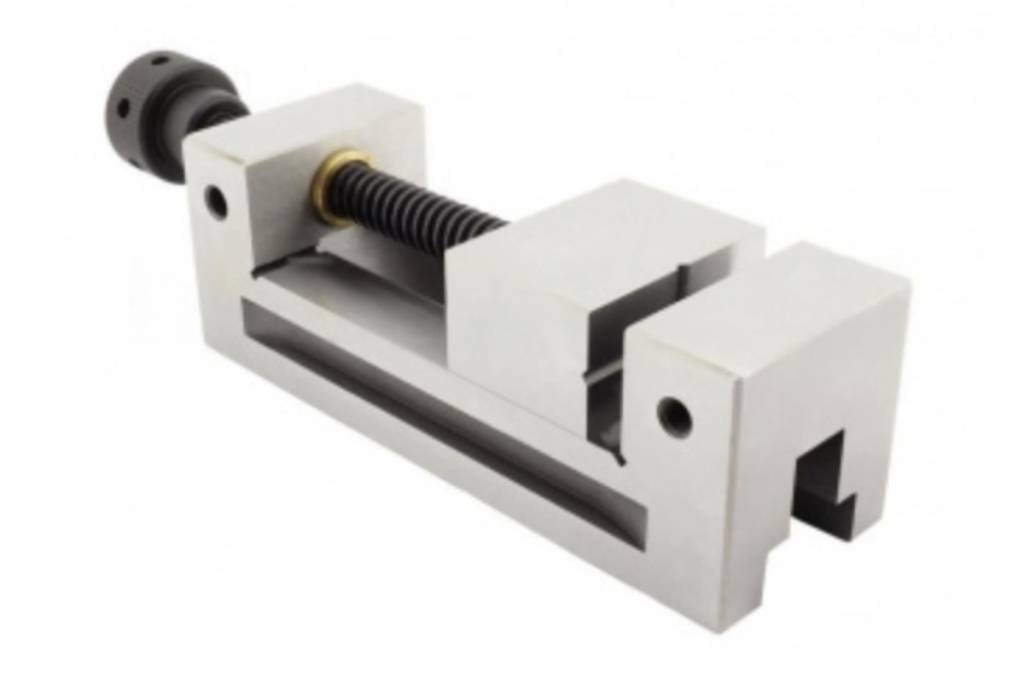

Тиски станочные прецизионные лекальные Metal Master ТCПЛ 73/100

Сегодня этот товар купили 3 человека
Сейчас этот товар смотрят 5 человек
12 551 руб.
Доставка по РФ
Технические характеристики
МодельШирина губок, ммВысота губок, ммРабочий ход, ммДлина основания, мм
ТСПЛ 73/1007335100210
Описание

Описание станка Тиски станочные прецизионные лекальные Metal Master ТCПЛ 73/100

Назначение

Тиски станочные прецизионные лекальные Metal Master ТСПЛ 73/100 предназначены для высокоточной фиксации заготовок при выполнении ответственных операций на шлифовальных, электроэрозионных и фрезерных станках с ЧПУ. Они обеспечивают надежный зажим деталей с минимальными погрешностями позиционирования, что критически важно для обработки прецизионных деталей, таких как штампы, пресс-формы и авиационные компоненты. Благодаря высокой твердости рабочих поверхностей и точности параллельности губок тиски гарантируют стабильность обработки даже при сложных технологических операциях. Их конструкция позволяет закреплять как стандартные, так и цилиндрические заготовки, что расширяет их область применения.

Основные технические характеристики

Тиски станочные прецизионные лекальные Metal Master ТСПЛ 73/100 изготовлены из легированной стали высокого качества. Твердость рабочих поверхностей достигает HRC 58-62. Подвижная и неподвижная губки обеспечивают быстрый зажим. Неподвижная губка имеет цельную конструкцию с корпусом тисов. Подвижная губка закреплена зажимной планкой и винтами, имеет горизонтальную и вертикальную проточку для фиксации цилиндрических заготовок. Расхождение губок возможно от полного смыкания до максимально возможного значения для каждой модели.

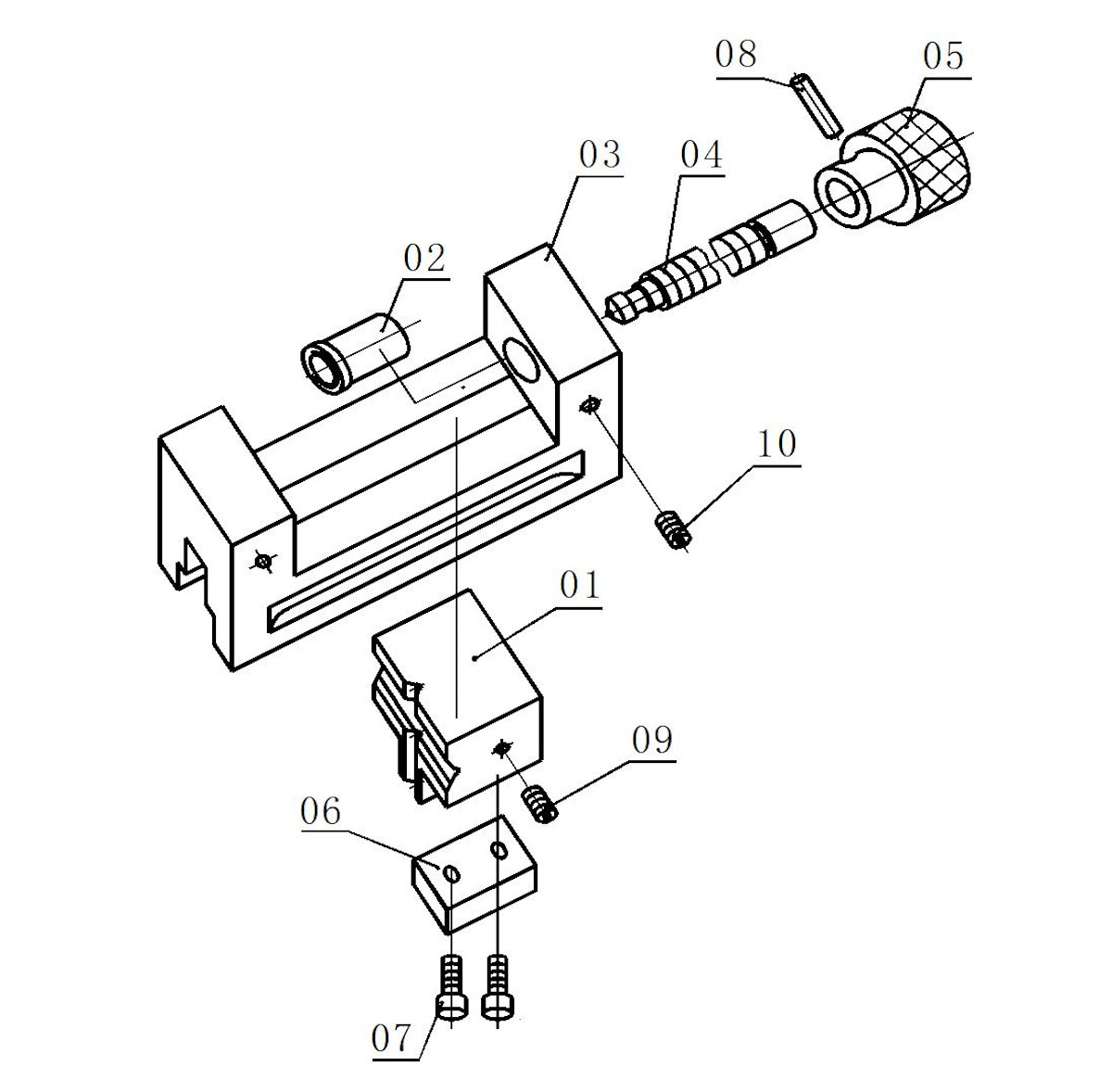

ТИСКИ СТАНОЧНЫЕ ПРЕЦИЗИОННЫЕ ЛЕКАЛЬНЫЕ Metal Master ТСПЛ 63/85

Рисунок 1 - Тиски станочные прецизионные лекальные ТСПЛ 73/100

  1. Подвижная губка
  2. Латунная муфта
  3. Корпус
  4. Ходовой винт
  5. Ручка
  6. Зажимная пластина
  7. Винт с шестигранной головкой
  8. Цилиндрический штифт
  9. Винт с шестигранной головкой
  10. Винт с шестигранной головкой

Принцип работы

Благодаря простой конструкции данные тиски просты и удобны в эксплуатации. Подвижная губка (1) закреплена на корпусе (3) с помощью зажимной пластины (6) и винта (7). Поверните ручку (5), и ходовой винт приведет к скольжению подвижной губки (1) по корпусу (3) для закрепления заготовок различных размеров. Кроме того, данные тиски имеют различную длину рабочего хода губок. Ширина подвижной губки тоньше, чем у корпуса, ширина подходит для горизонтального положения.

Техническое обслуживание

Вращающиеся и скользящие детали тисков необходимо своевременно смазывать маслом. При длительном хранении детали тисков следует очистить, смазать антикоррозийным маслом и упаковать в полиэтиленовый пакет.

Комплектность

В стандартную комплектацию входят:

  1. Тиски в сборе;
  2. Технический паспорт.
