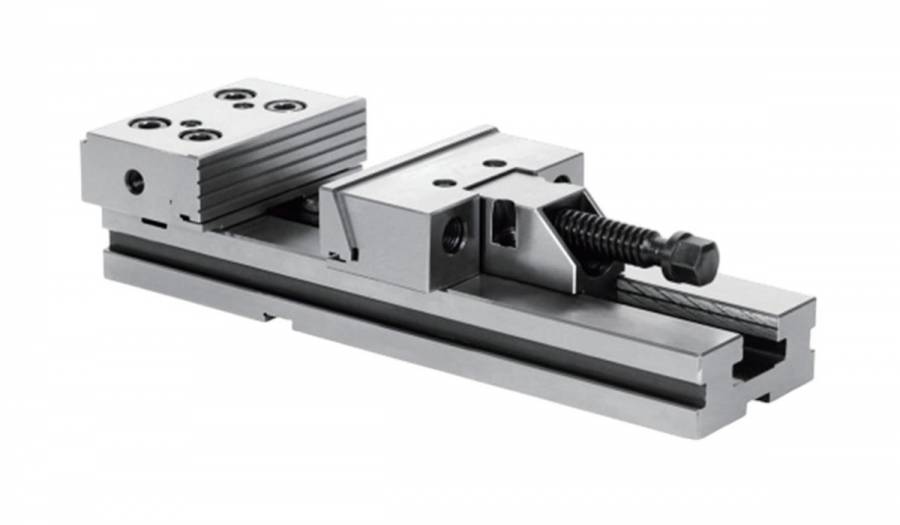

Тиски станочные прецизионные модульные Metal Master ТCПМ 200/200

Назначение

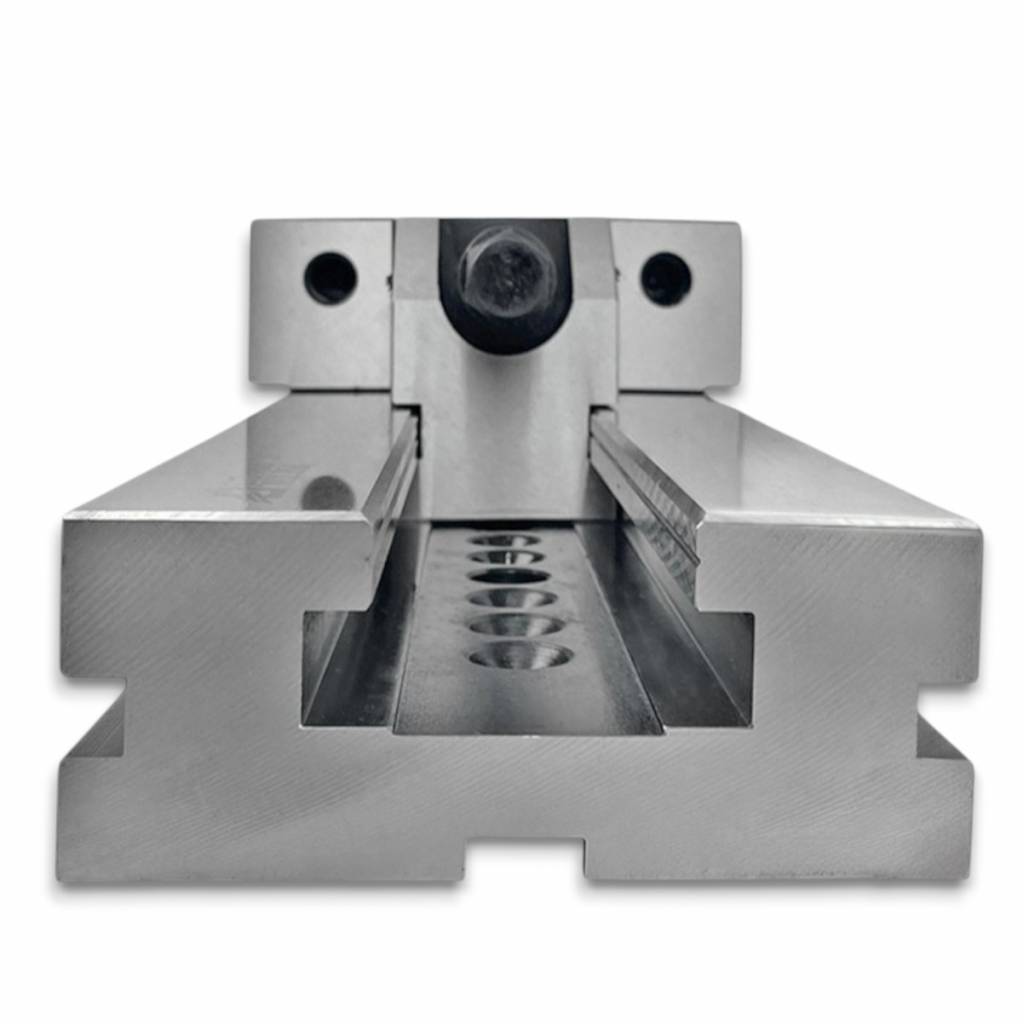

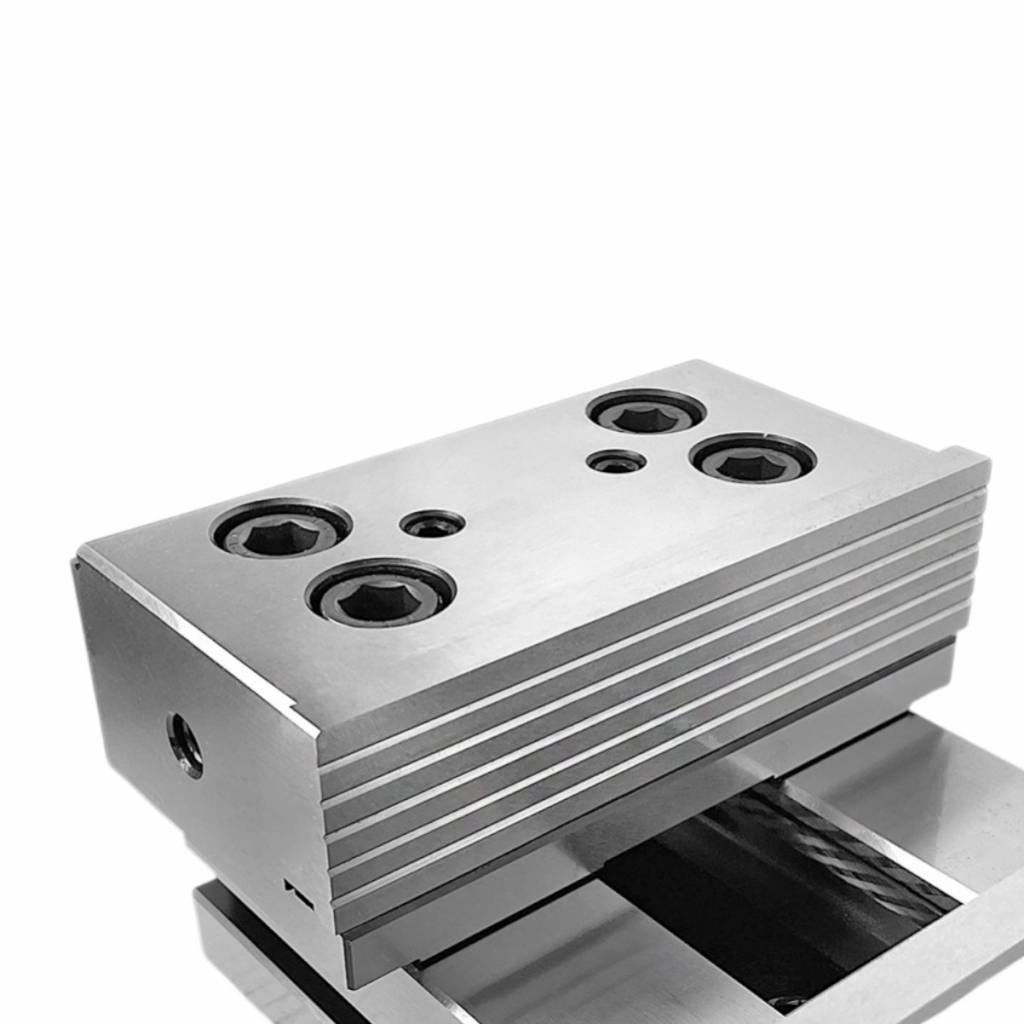

Тиски станочные прецизионные модульные Metal Master ТСПМ 200/200 представляют собой высокоточное зажимное устройство, специально разработанное для сложных технологических операций на станках с ЧПУ. Их модульная конструкция с возможностью быстрой замены компонентов (основания, губок, фиксаторов) позволяет оперативно адаптировать оборудование под различные типы обработки - от фрезерования и электроэрозии до прецизионного шлифования. Особенностью данных тисков является уникальная система позиционирования с шаровым шарниром и пружинным механизмом, обеспечивающая точность при максимальной жесткости конструкции. Благодаря увеличенной площади основания и специальным Т-образным пазам, тиски обеспечивают стабильное крепление крупногабаритных заготовок, что делает их незаменимыми в авиастроении, инструментальном производстве и при изготовлении пресс-форм особо сложной конфигурации.

Основные технические характеристики

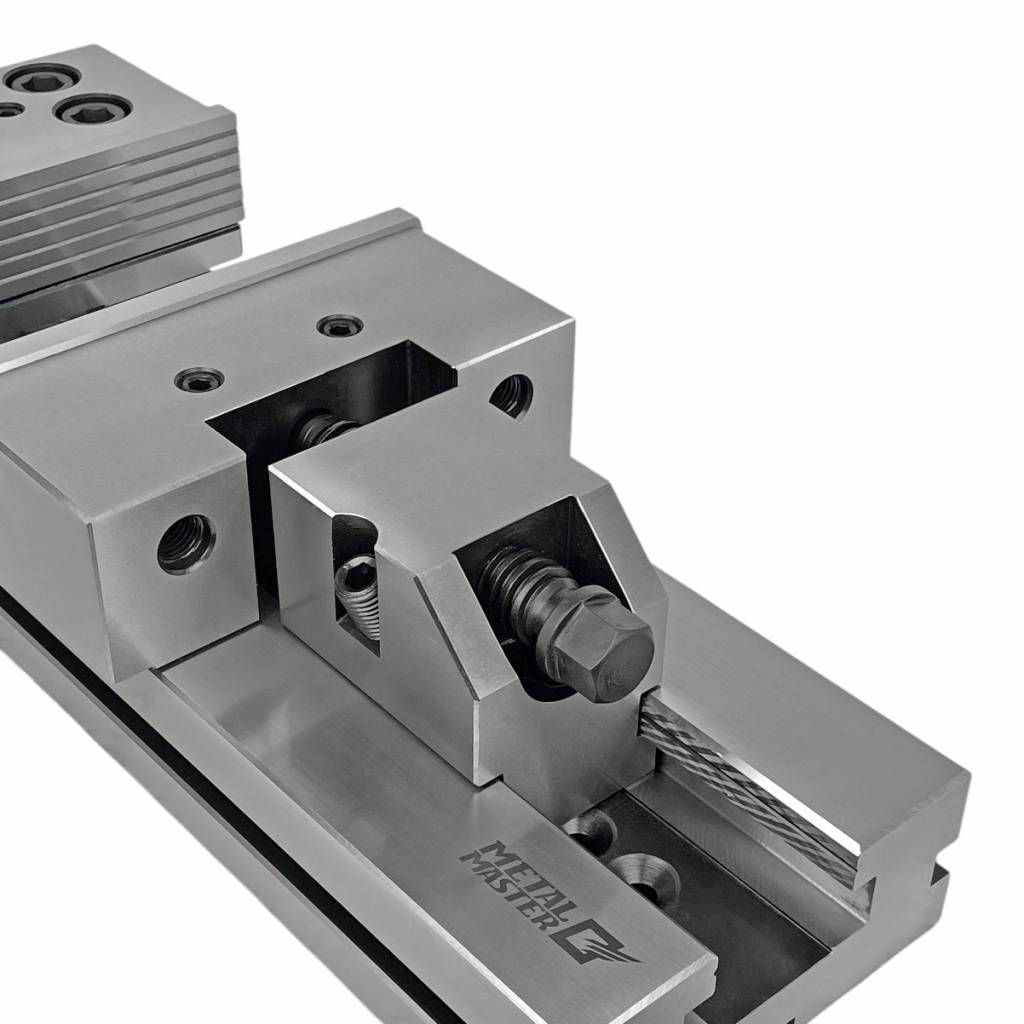

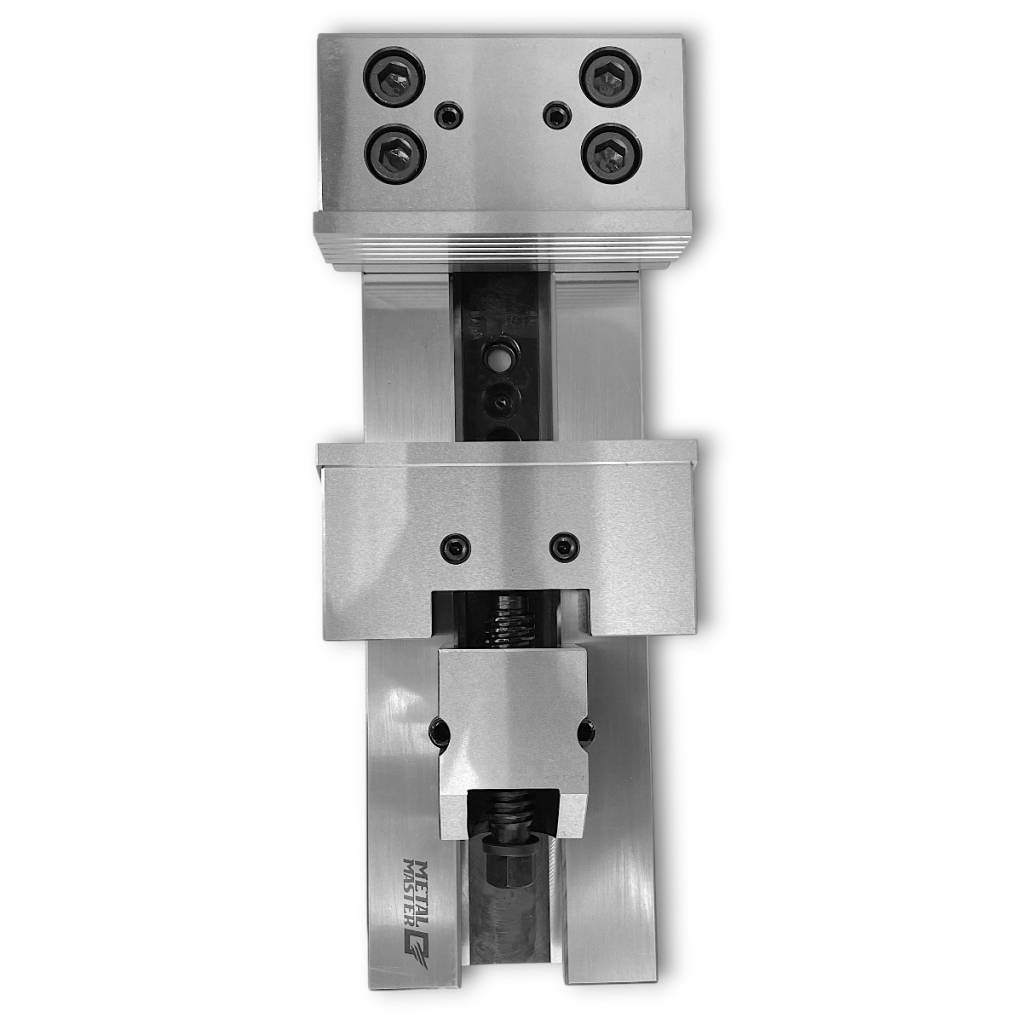

Принцип работы

Закрепите тиски на рабочем столе, поместите заготовку между неподвижной губкой и подвижной губкой, продвиньте скользящую часть вперед. Вставьте штифт в отверстие в корпусе, чтобы жестко зафиксировать стойку. После фиксации стойки (3) поверните ходовой винт (2), чтобы подвижная губка (06) двигалась дальше, и можно было плотно зажать заготовку.

Техническое обслуживание

1. Точность рабочего стола должна быть в пределах 0,005 мм.
2. Рекомендуется закрепить тиски на рабочем столе при помощи зажимных пластин.
3. Крепление тисков к рабочему столу через отверстие в основании производится при помощи болтов и гаек. Следует иметь в виду, что чрезмерный крутящий момент может повредить корпус тисков, что приведет к затруднению перемещения подвижной губки. В таком случае значение крутящего момента на болтах должно быть менее указанного.

Техническое обслуживание

Вращающиеся и скользящие детали тисков необходимо своевременно смазывать маслом. При длительном хранении детали тисков следует очистить, смазать антикоррозийным маслом и упаковать в полиэтиленовый пакет.

Комплектность

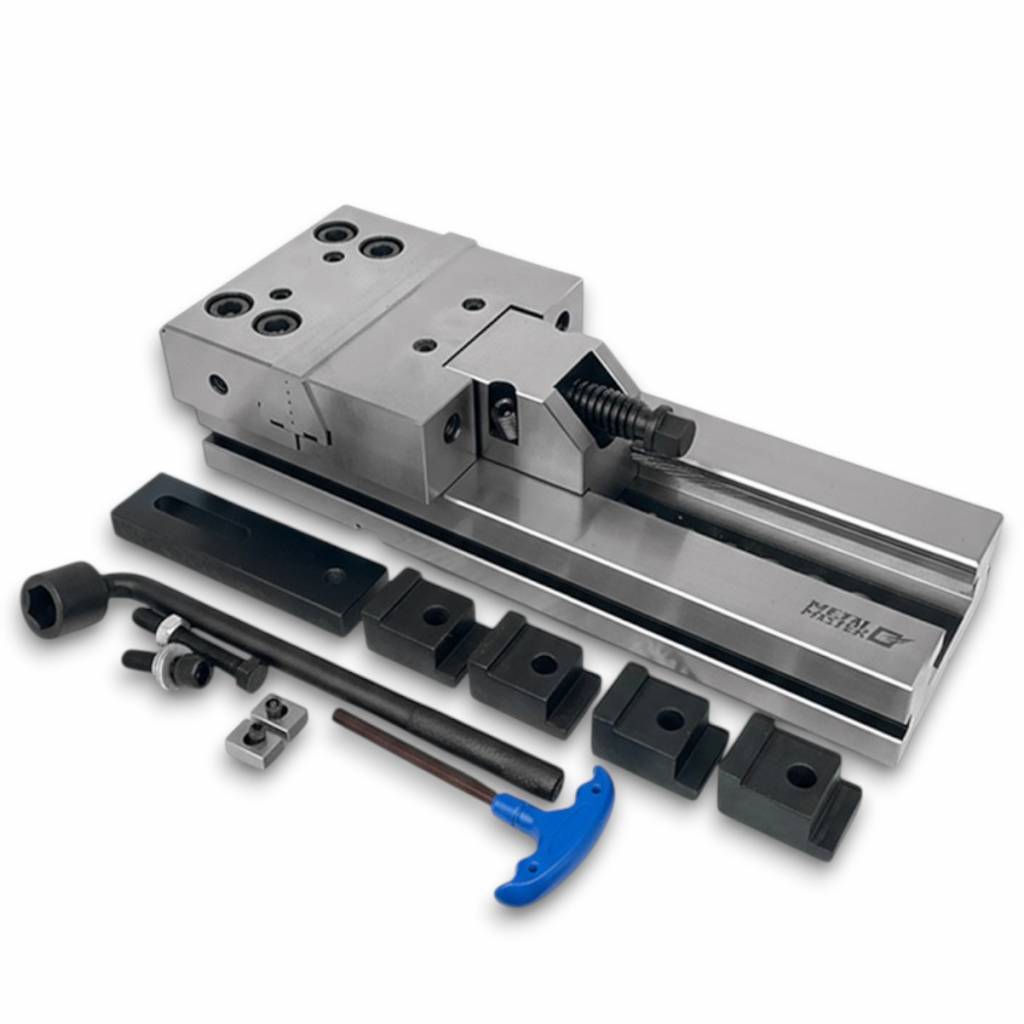

В стандартную комплектацию входят:

1. Тиски в сборе;
2. Торцевой гаечный ключ;
3. Т-образный ключ;
4. Зажимы для тисков;
5. Рабочий упор с основным болтом;
6. Позиционные шпоночные гайки;
7. Технический паспорт.
