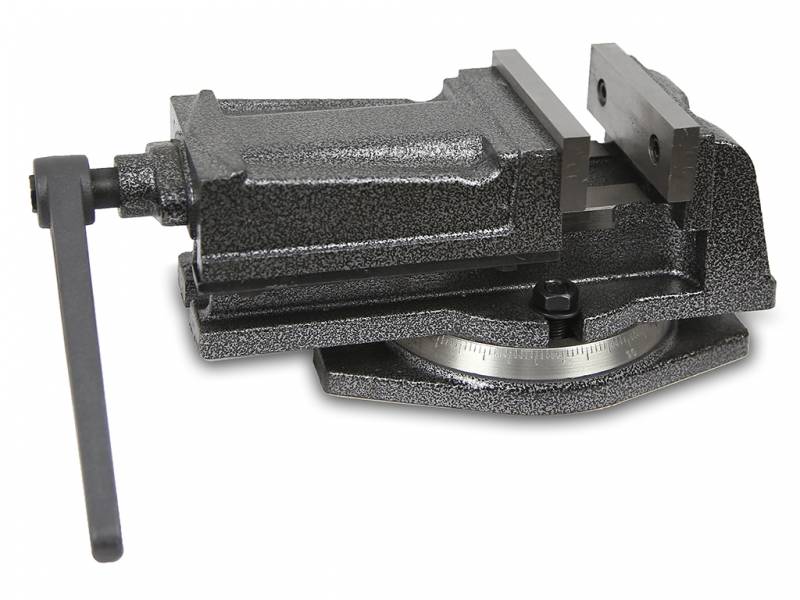

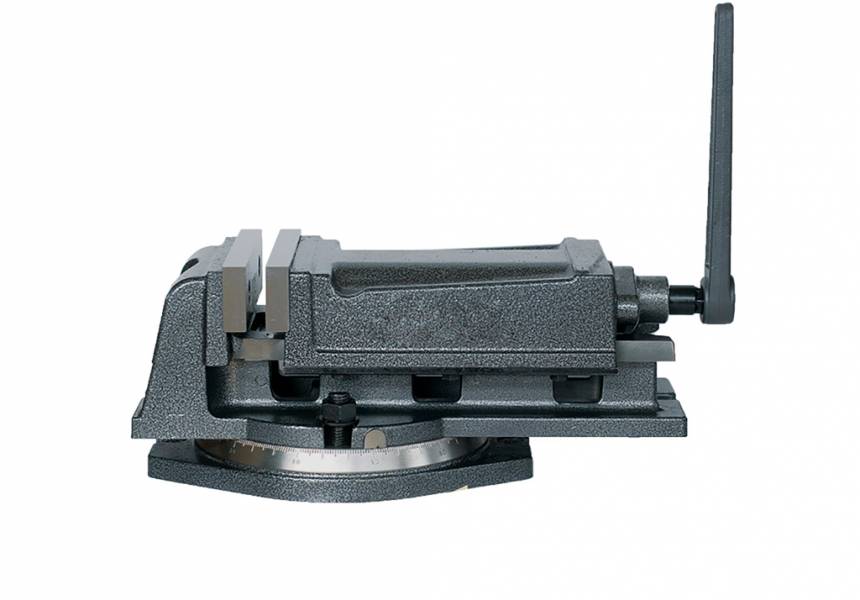

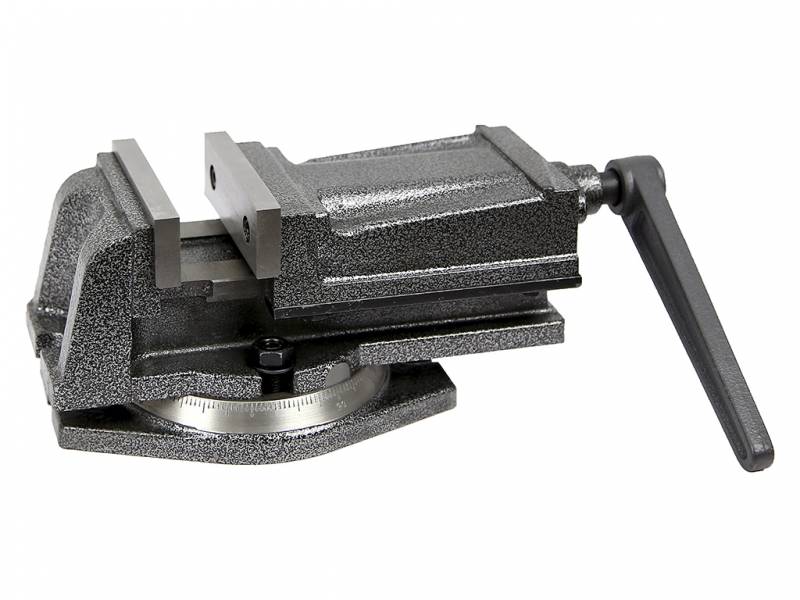

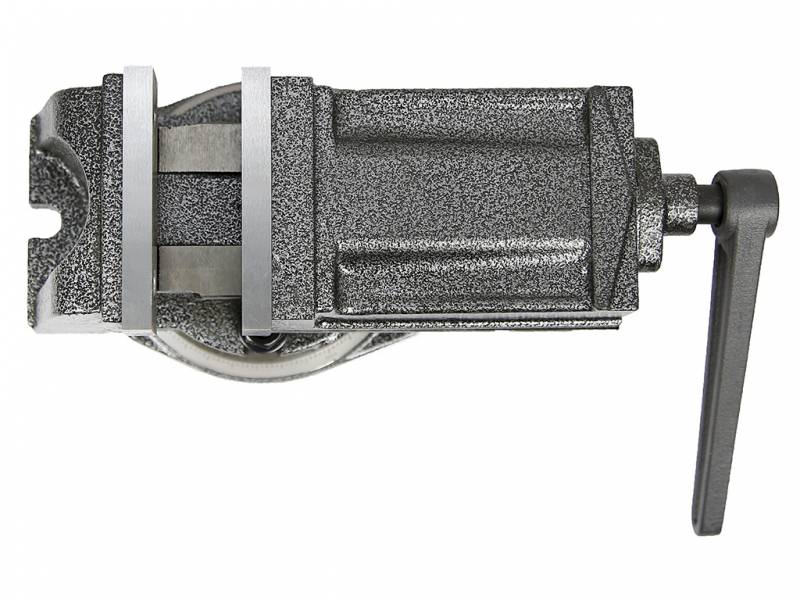

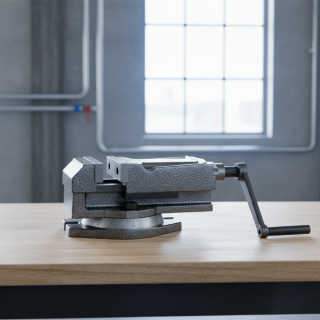

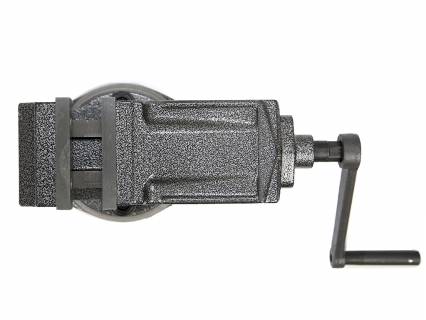

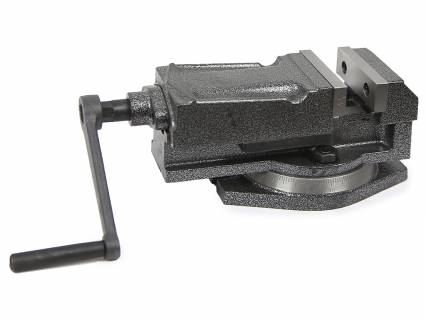

Тиски станочные прецизионные поворотные Metal Master ТСтПП100
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Создание инструмента выполняется в соответствии с ISO 9001. Корпусные детали изготавливаются из высококачественного чугуна.
2.2. Губки закалены.
2.3. Основные параметры и размеры приведены в таблице 1:
Таблица 1
| Модель | ТСтПП 100 |
|---|---|
| Ширина губок, мм | 100 |
| Максимальная ширина раскрытия, мм | 75 |
| Высота губок, мм | 35 |
| Расстояние между крепежными болтами, мм | 160 |
| Длина, мм | 250 |
| Ширина направляющей шпонки, мм | 14 |
| Диаметр крепежного болта | М10 |
| Габаритные размеры упаковки, мм | 280*150*130 |
| Масса, кг | 9 |

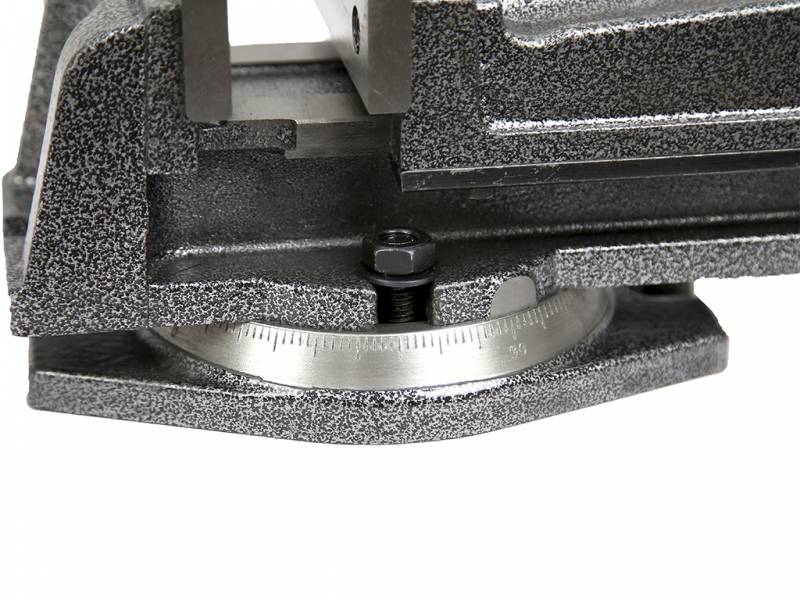

2.4. Поворотная база корпуса градуирована по шкале с шагом в 1 градус. Шкала определена гравировкой, что обеспечивает качество и длительность эксплуатации
Рис. 3. Поворотная база со шкалой
2.5. Тиски позволяют проводить обработку деталей, обеспечивая точностные характеристики базирования закрепляемых заготовок, которые представлены в таблице 2.
| Схема, принцип измерения | Точностной параметр | Значения |
| Параллельность верхней поверхности базирования и нижней поверхности | На длине 100мм 0,030мм |
| Перпендикулярность неподвижной губки, а также подвижной губки к поверхности базирования заготовки | На длине 100мм 0,030мм |
| Перпендикулярности неподвижной губки к поверхности продольного паза | На длине 100мм 0,030мм |
| Параллельность неподвижной губки к поверхности поперечного паза на корпусе | На длине 100мм 0 ,030мм |
| Параллельность контролируемой верхней поверхности и нижней поверхности | На длине 100мм 0,030мм |
| Параллельность фиксированной направляющей прорези к основанию | На длине 100мм 0,030мм |
| Перпендикулярность сторон корпуса к основанию | На длине 100мм 0,050мм |
| Параллельность двух сторон в продольном направлении. | На длине 100мм 0,060мм |
3. УСЛОВИЯ ЭКСПЛУАТАЦИИ
3.1. Перед установкой тисков на стол станка, их необходимо расконсервировать.
3.2. Установить на стол станка, закрепить болтами, шпонками, прихватами по ГОСТ 13152.
3.3. Смазку направляющих винтовой пары и других трущихся поверхностей производить раз в смену с предварительной очисткой. Условия эксплуатации – ГОСТ 15150 в закрытом помещении при отсутствии паров агрессивных веществ, вызывающих коррозию.
3.4. Отрегулировать с помощью установочного винта в середине подвижной губки регулировкой зазора между гайкой и корпусом.
4. КОМПЛЕКТНОСТЬ
В комплект входят:
5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
5.1. Рукоятка и накладные губки не должны иметь забоин и заусенцев.
5.2. Тиски должны иметь устройство, предотвращающее полное вывинчивание ходового винта из гайки.
5.3. Отверстие головки винта должно иметь с двух сторон фаски для предохранения рук рабочего от защемления.
5.4. Крепление должно быть надежным, исключающим самопроизвольное ослабление в процессе работы.
5.5. Запрещается применять ударную нагрузку на рукоятку при зажиме и удлинении рукоятки.
Это приводит к снижению точностных характеристик и поломкам ходового винта.
5.6. Тиски должны выдерживать проверку на прочность с превышением усилия зажима на 25%.
6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации изделия – 1 год, со дня продажи (получения покупателем), при условии соблюдения потребителем правил хранения и эксплуатации изделия.
Мы вышлем Вам инструкцию!
Иван
Иван
Гравировка или наклейка на шкале?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравсвтуйте! На шкале нанесена лазерная гравировка
Дима
Дима
Губки каленые?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Да, на тисках серии ТСтПП губки закалены
Соколов Сергей
Соколов Сергей
Какая максимальная ширина раскрытия у губок?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Максимальная ширина раскрытия губок составляет 75 мм.
Амелия
Амелия
Какой вес у данной модели тисков?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Масса данной модели составляет 9 кг.
