Технические характеристики | MML 2550MV |
---|---|
Расстояние между центрами | 500 мм |
Макс. Диаметр обработки над станиной | 250 мм |
Наибольший диаметр обработки над суппортом | 150 мм |
Диапазон скоростей вращения (бесступенчато) | 50-2500 об/мин |
Внутренний диаметр шпинделя | 21 мм |
Мощность двигателя гл. шпинделя | 1100 Вт 220 В ~50 Гц |
Коническое отверстие шпинделя | MT4 |
Ширина станины | 134 мм |
Диапазон нарезаемыз метрических резьб | 0,4-3,5 мм |
Диапазон нарезаемыз дюймовых резьб | 8 - 44 TPI |
Диаметр пиноли задней бабки | 30 мм |
Конус задней бабки | МТ2 |
Ход пиноли задней бабки | 60 мм |
Диаметр патрона | 125 мм |
Поперечная регулировка задней бабки | ± 3 мм / ± 0,12" |
Диаметр сверления | 16 мм |
Высота державки резца | 12 мм |
Ход шпинделя фрезерной головки | 50 мм |
Диапазон поворота головки | ± 90° |
Диапазон скорости вращения фрезер. Головки (нижняя передача) | 100 - 2000 об/мин |
Диапазон скорости вращения фрезер. Головки (верхняя передача) | 250 - 3000 об/мин |
мощность двигателя вертикального шпинделя | 850 Вт 220 В ~50 Гц |
Габаритные размеры (ДхВхШ) | 1200х620х1050 |
Полный вес | 228 кг |
Фрезерование | |
Диаметр фрезерования | 20 мм |
Диаметр сверления | 16 мм |
Расстояние торец шпинделя/стол | 150 мм |
Вылет | 175 мм |
Диапазон поворота головки | ± 90° |
Диапазон частот вращения фрезер. головки | 100 - 3000 об/мин |
Мощность двигателя вертик. шпинделя | 850 Вт 220 В ~50 Гц |
Зажим шпинделя | MK 2 / MT 2 |
Габаритные размеры, мм | 1110 x 1050 x 440 |
Mасса станка (Брутто/нетто), кг | 210/180 кг |

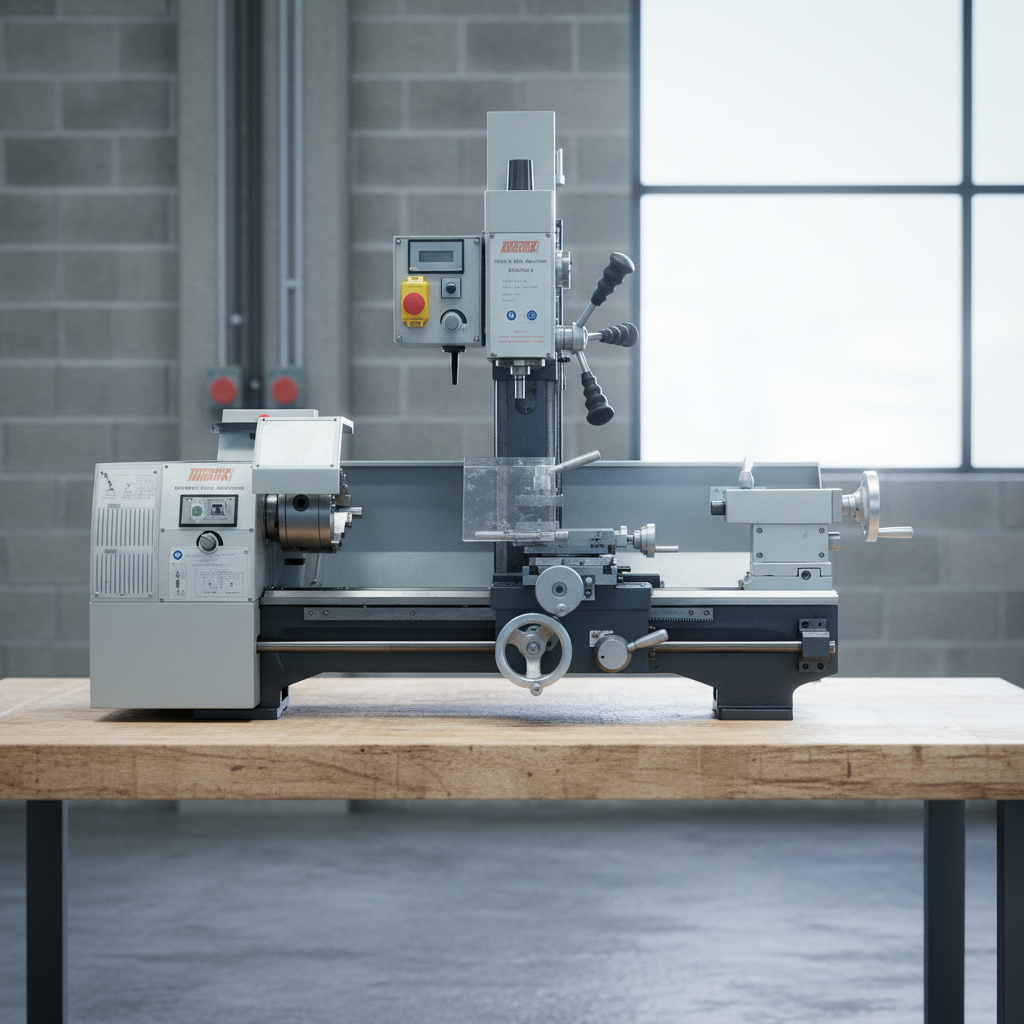

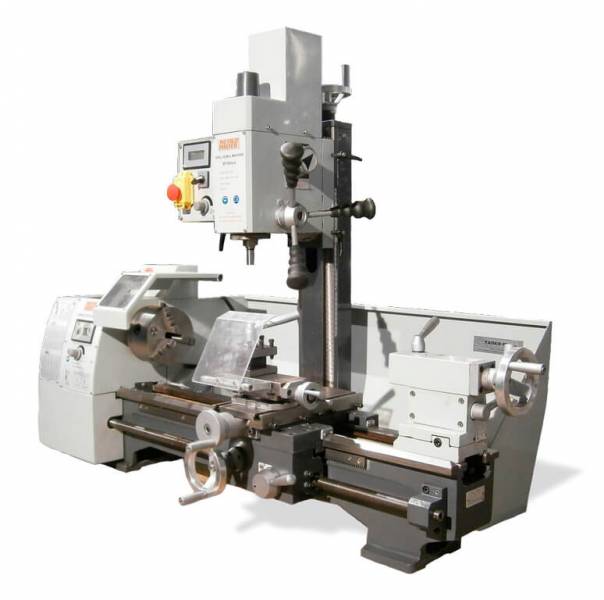

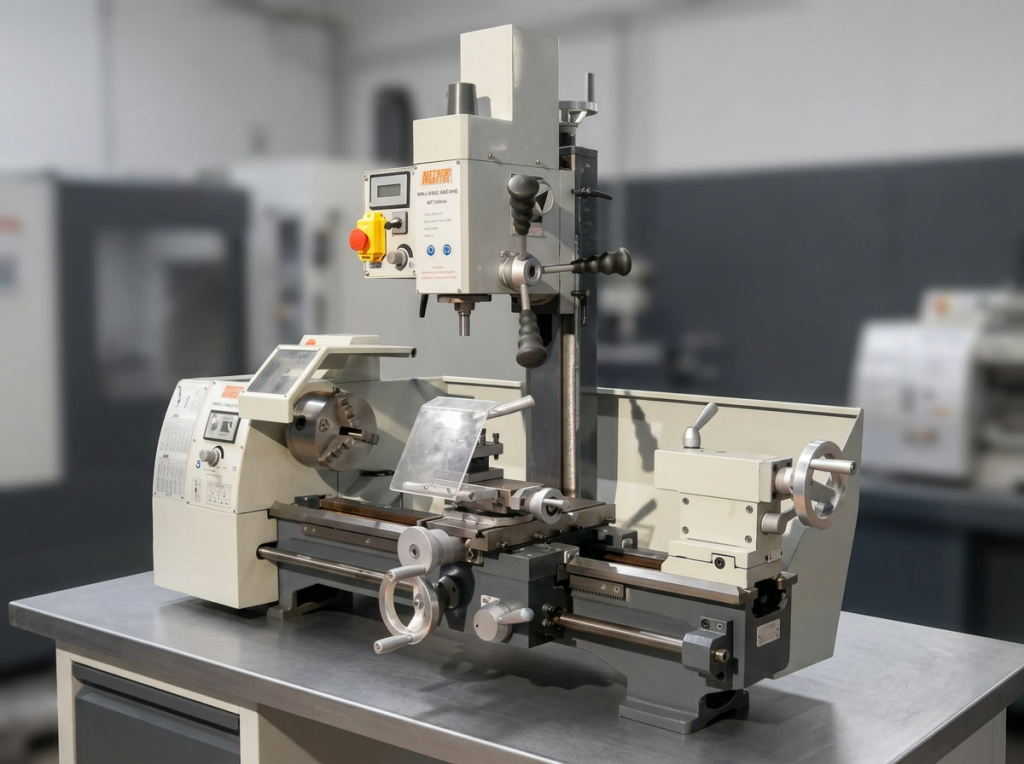

Описание станка Токарно-фрезерный станок Metalmaster MML 250x500 MV
Данная техника является отличным вариантом для домашней мастерской, автосервиса, а также школьных мастерских. Этот небольшой, но в тоже время функциональный помощник способен превосходно справиться с выполнением таких операций как: нарезка резьбы, фрезерование, сверление, обточка поверхностей.
Главное преимущество токарного станка: Наличие металлических шестерней обладающих высоким ресурсом и повышенной износостойкостью, а наличие клиновидного ремня позволит избежать повреждения двигателя при превышении нагрузки на шпиндель.
Вылет пиноли задней бабки до 60 мм.
Массивная задняя бабка с основанием 120 мм, с технологией быстрого зажима.
В базовой версии уже поставляется высокоточный трехкулачковый патрон 125 мм ( в комплекте идут обратные кулачки).

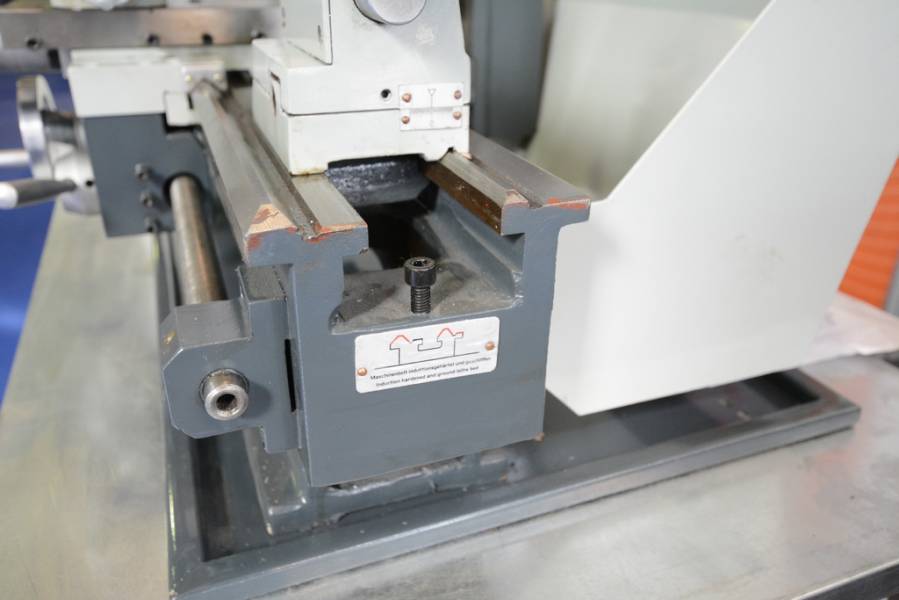

Закаленная станина шириной 134 мм.

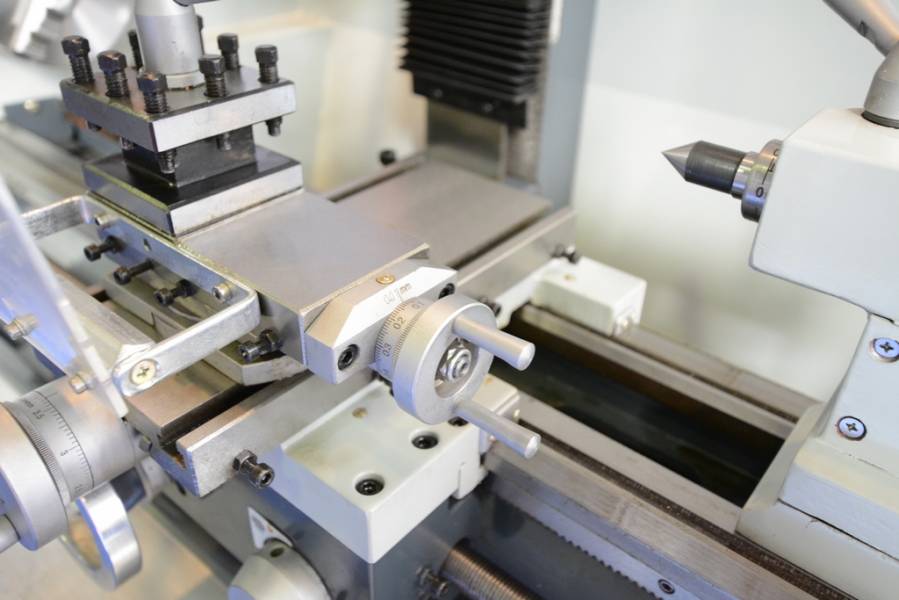

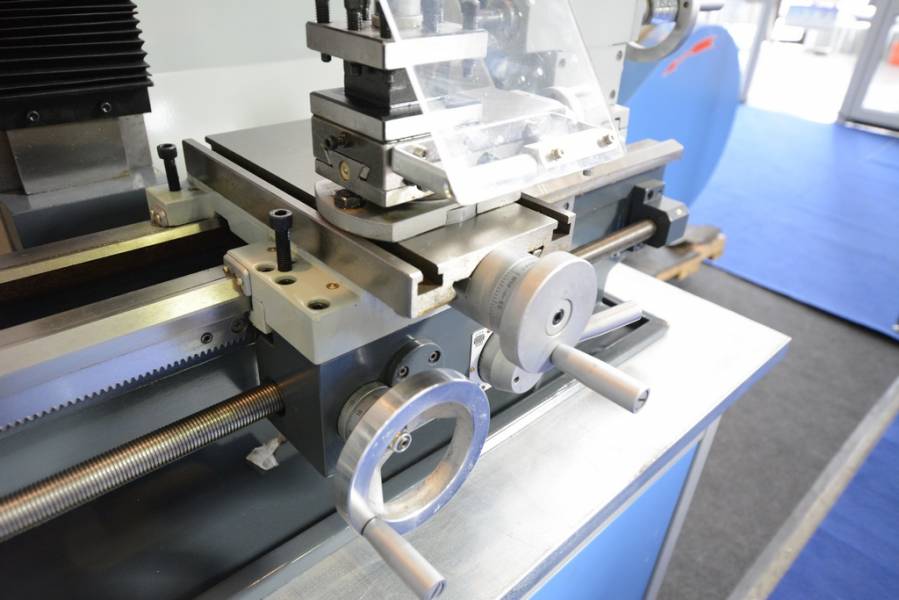

Направляющие верхних продольных и поперечных салазок станка прошли процедуру шабрения, что значительно повышает точность обработки на станке.

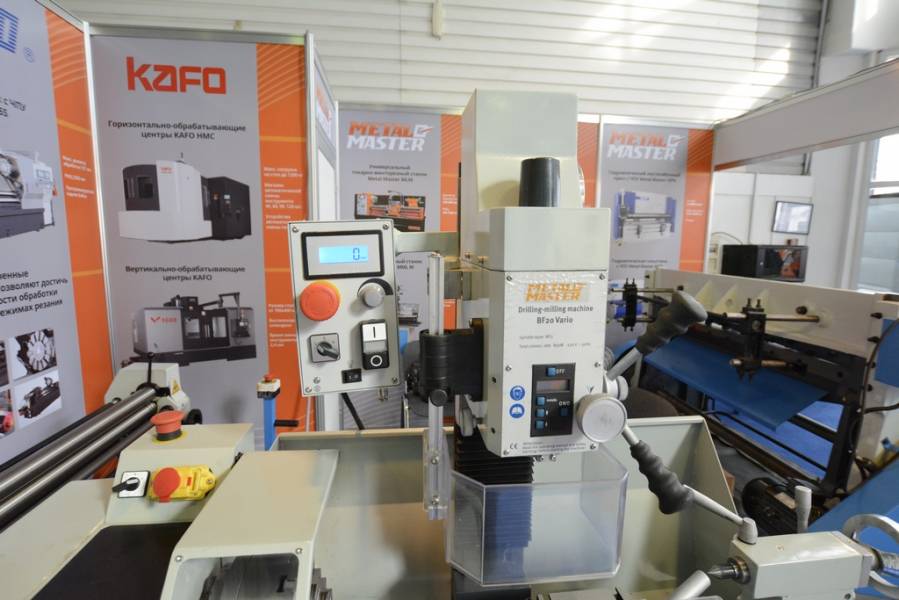

ФРЕЗЕРНАЯ ГОЛОВА METAL MASTER BF 20 VARIO
Фрезерная голова BF 20 Vario оснащена двигателем мощностью 850 Вт.
Панель управления фрезерной головкой оснащена цифровым индикатором оборотов шпинделя.
Максимальный ход пиноли - 50 мм.
Система индикации положения инструмента позволяет выбирать ход пиноли с точностью до сотых долей миллиметра.
Фрезерная голова оснащена рукояткой тонкой подачи инструмента.
Рабочая зона оснащена направленной подсветкой. Хорошо видна шкала угла наклона фрезерной головки (± 45 градусов).

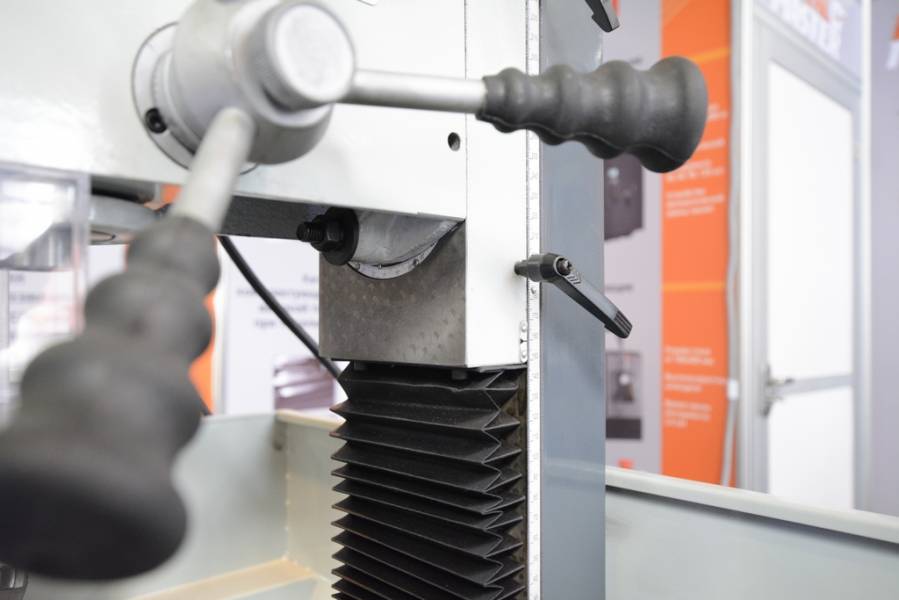

Вертикальный ход фрезерной головки составляет 370 мм. Перемещение осуществляется с помощью рукоятки, в нужном положении головка фиксируется винтовыми стопорами.
Все необходимое для обслуживания вынесено на корпус: ввод питания с предохранителем и масленки вертикальных направляющих.
Диапазон вращения фрезерной головки составляет от 100 до 3000 об/мин и доступен в двух режимах коробки скоростей (низком и высоком).
Особенности:
- Комбинированный станок для токарной, фрезерной и сверлильной обработки;
- Жесткая станина из серого чугуна с закаленными и отшлифованными направляющими (HRC 42 - 52);
- Закаленный высокоточный шпиндель;
- Правое/левое вращение шпинделя;
- Подшипники высокой грузоподъемности;
- Легко переключаемый, закрытый привод подачи практически не требует техобслуживания;
- Рычажное управление продольной и поперечной подачей расположено на суппорте, изменение направления подачи переключается на передней бабке;
- Нарезание метрических и дюймовых резьб;

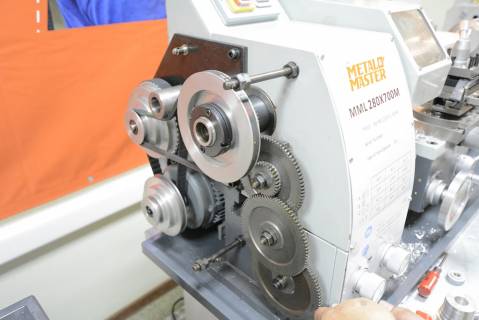

- Сменные шестерни обеспечивают большой диапазон нарезаемых резьб;
- Возможность поперечного смещения задней бабки для точения длинных конусов;

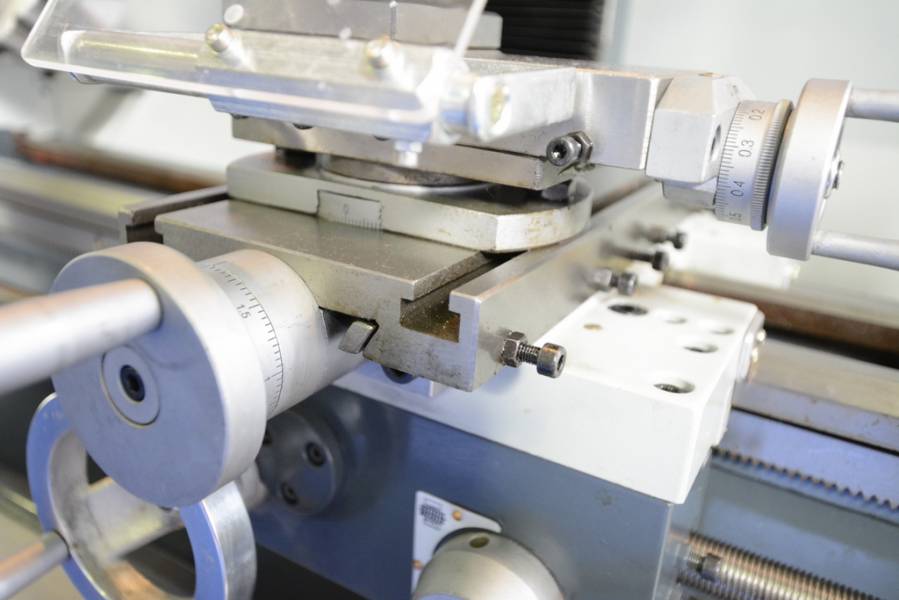

- Поворот верхней каретки суппорта для точения коротких конусов;
- Сверлильно-фрезерная установка - жесткой конструкции с вертикальной колонной и регулируемыми направляющими типа ласточкин хвост;
- Поворотная, в двух направлениях, фрезерная головка;
- Кожух патрона с конечным выключателем;
- Кнопка аварийной остановки;
- Защитный экран зоны резания;
- Приводной ремень фирмы Gates (Германия).
Компактные размеры станка позволяют реализовать свои конструкторские задумки. Оборудование потребляет минимум электрической энергии, обладает низкой шумностью и длительным сроком службы. Качество станка подтверждено соответствующими сертификатами.
В стандартную комплектацию станка входят:
- 3-х кулачковый патрон 125мм;
- Обратные кулачки 3 шт;
- 4-х позиционный резцедержатель;
- Центр упорный;
- Защитное ограждение патрона;
- Поддон для стружки;
- Комплект сменных шестерен гитары;
- Инструментальный ящик с инструментом.
-
stdClass Object ( [id] => 8216 [object_id] => 4613 [ip] => 178.237.187.100 [name] => Илья Звягенцев [text] => Шестерни в коробке пластиковые? [answer] => Здравствуйте! Нет, все шестерни изготовлены из металла. [type] => product [date] => 2018-11-16 13:15:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1
Илья Звягенцев 16.11.2018 в 13:15Шестерни в коробке пластиковые?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Нет, все шестерни изготовлены из металла. -
stdClass Object ( [id] => 8215 [object_id] => 4613 [ip] => 178.237.187.100 [name] => Александр [text] => Каков общий вес станка? [answer] => Добрый день! Полная масса станка - 228 кг. [type] => product [date] => 2018-09-06 12:22:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1
Александр 06.09.2018 в 12:22Каков общий вес станка?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Полная масса станка - 228 кг. -
stdClass Object ( [id] => 355 [object_id] => 4613 [ip] => 176.15.185.16 [name] => Владимир [text] => Здравствуйте! Станок MML 250X500 MV поставляется в ящике в собранном виде? У нас мастерская на 2 этаже, лифта нет, кран-балки нет. Да и на верстак 220кг только кран-балкой можно поставить. Мы в Москве. У вас не предусмотрен самовывоз по частям и услуга сборки станка на месте? [answer] => Владимир, добрый день станок MetalMaster MML 250X500 MV поставляется в ящике в собранном виде. Вы можете самостоятельно разобрать станок при получении (снять фрезерную голову со станка). По нашему опыту, для разгрузки данного станка требуется минимум 4 человека. [type] => product [date] => 2016-10-10 22:51:06 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => vladimir-gl@bk.ru [photom] => [photob] => [photo2m] => [photo2b] => ) 1
Владимир 10.10.2016 в 22:51Здравствуйте! Станок MML 250X500 MV поставляется в ящике в собранном виде? У нас мастерская на 2 этаже, лифта нет, кран-балки нет. Да и на верстак 220кг только кран-балкой можно поставить. Мы в Москве. У вас не предусмотрен самовывоз по частям и услуга сборки станка на месте?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Владимир, добрый день станок MetalMaster MML 250X500 MV поставляется в ящике в собранном виде. Вы можете самостоятельно разобрать станок при получении (снять фрезерную голову со станка).
По нашему опыту, для разгрузки данного станка требуется минимум 4 человека. -
stdClass Object ( [id] => 270 [object_id] => 4613 [ip] => 144.76.216.22 [name] => Канат [text] => Добрый день. Хотелось бы узнать габариты и вес станка MML 250X500 MV для расчета доставки (на сайте транспортной компании). А также подскажите этот станок есть в наличии или необходимо предварительно заказать? [answer] => Канат, добрый день. Габариты станка MML 250X500 MV, 1100*1200*450 мм, Вес станка 220 кг. Ближайшая дата поставки станка 10 июля 2016 года. Станок можно забронировать. [type] => product [date] => 2016-06-28 14:44:23 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => mamagk@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1
Канат 28.06.2016 в 14:44Добрый день. Хотелось бы узнать габариты и вес станка MML 250X500 MV для расчета доставки (на сайте транспортной компании). А также подскажите этот станок есть в наличии или необходимо предварительно заказать?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Канат, добрый день. Габариты станка MML 250X500 MV, 1100*1200*450 мм, Вес станка 220 кг.
Ближайшая дата поставки станка 10 июля 2016 года. Станок можно забронировать.
