Токарно-фрезерный станок Metalmaster MML 2870M (MML 280x700M)
Наименование параметров | MML 2870M |
---|---|
Электропитание: | |
Двигатель | 0,85 кВт 220 В ~50 Гц Коллекторный |
Станочные данные: | |
Высота центров, мм | 140 |
Макс. диаметр установки заготовки над суппортом | 170 |
Диаметр обработки над станиной, мм | 280 |
Расстояние между центров, мм | 700 |
Ширина станины, мм | 180 |
Частота вращения шпинделя, об/мин | 125-2000 |
Количество ступеней, регулировка скорости вращения шпинделя | 6, механическая(редуктор) |
Внутренний конус шпинделя | MK 4 |
Ход верхней каретки суппорта, мм | 80 |
Ход поперечной каретки суппорта, мм | 165 |
Диаметр проходного отверстия шпинделя, мм | 26 |
Внутренний конус пиноли задней бабки | MK 2 |
Перемещение пиноли задней бабки, мм | 85 |
Продольная подача, мм/об | 0,07 - 0,4 |
Пределы шага нарезаемых метрических резьб, мм | 0,2 - 4 |
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм | 8 - 56 |
Высота державки резца, мм | 12 |
Фрезерование | |
Диаметр сверления | 20 мм |
Расстояние торец шпинделя/стол | 150 мм |
Вылет | 175 мм |
Диапазон поворота головки | ± 90° |
Диапазон частот вращения фрезер. головки | 100 - 3000 об/мин |
Мощность двигателя вертик. шпинделя | 850 Вт 220 В ~50 Гц |
Зажим шпинделя | MK 2 / MT 2 |
Габаритные размеры станка (ДхШхВ), мм | 1220х710х900 |
Габаритные размеры упаковки (ДхШхВ), мм | 1320х750х1010 |
Масса нетто/брутто, кг | 250/290 |
Описание станка Токарно-фрезерный станок Metalmaster MML 2870M (MML 280x700M)

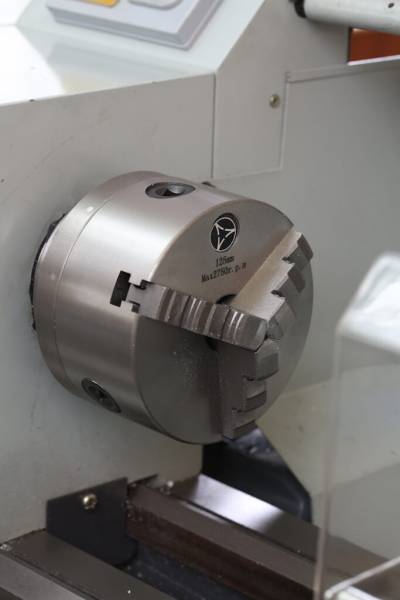

Закаленный высокоточный патрон диаметром 125 мм.

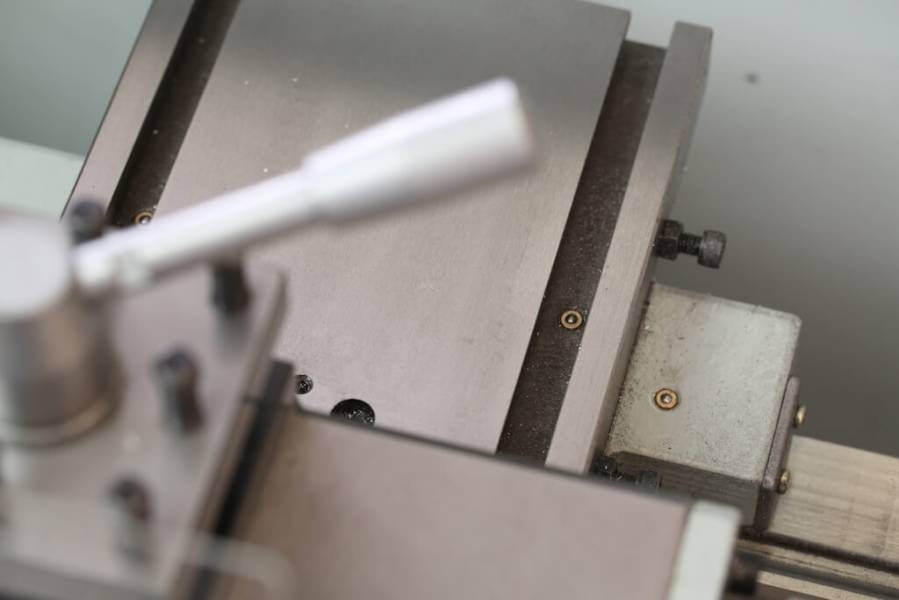

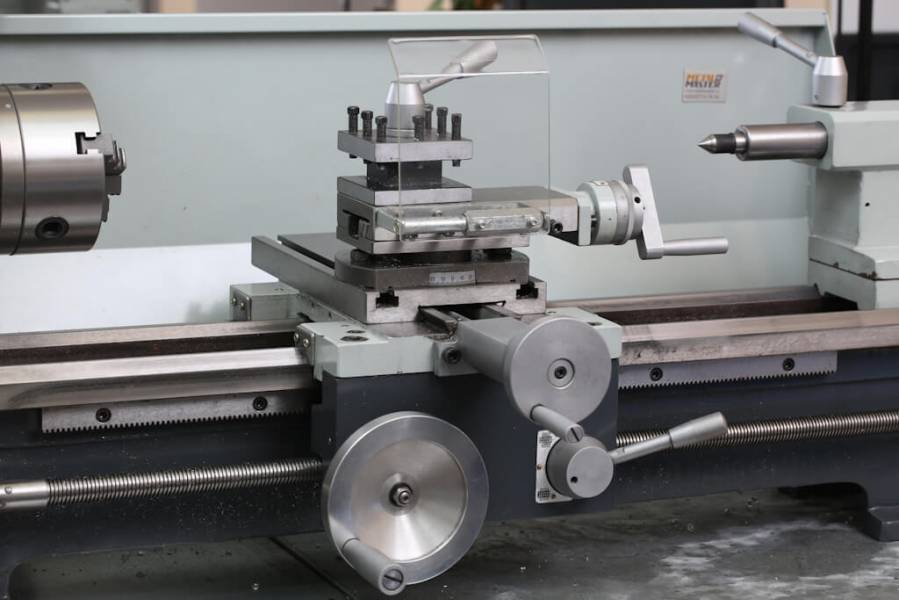

Усиленный суппорт шириной 150 мм.и Т-пазами.
Расстояние между центрами пазов – 115 мм.

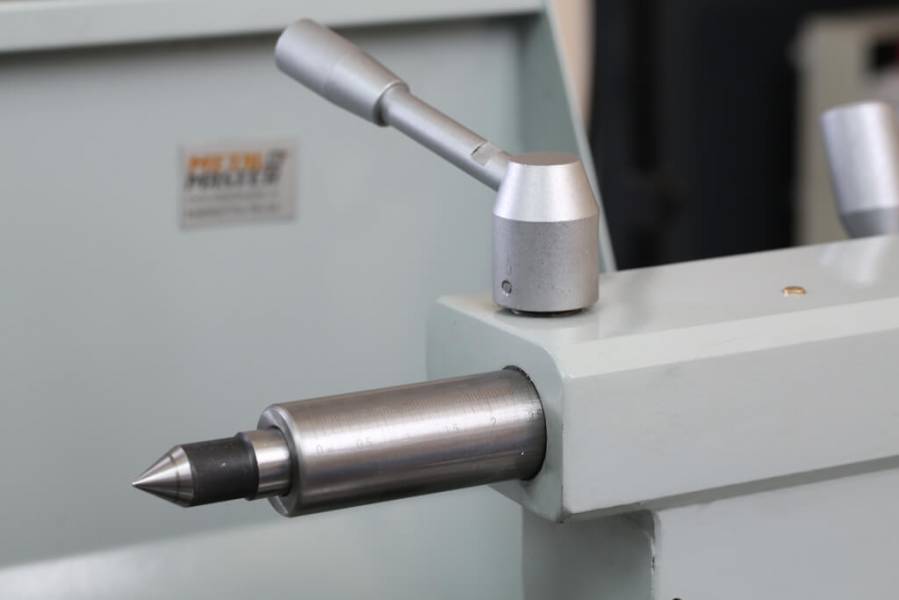

Массивная задняя бабка с основанием 155 мм.и быстрым зажимом.

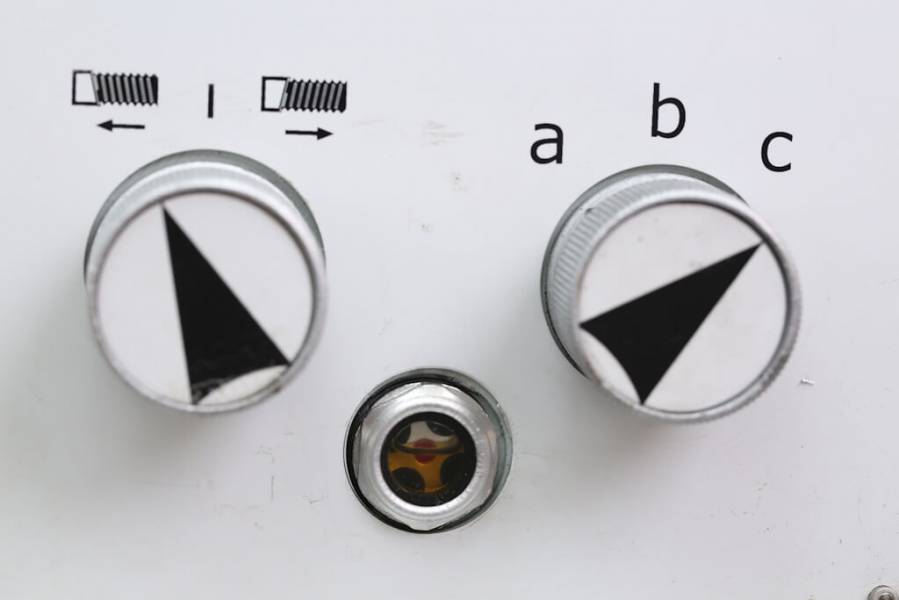

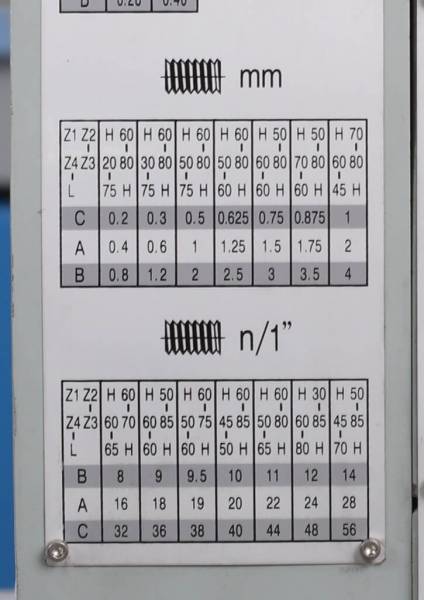

Коробка подачи для регулировки шага при нарезании резьб.
Закаленная станина шириной 180 мм.
Коробка подачи для регулировки шага при нарезании резьб.

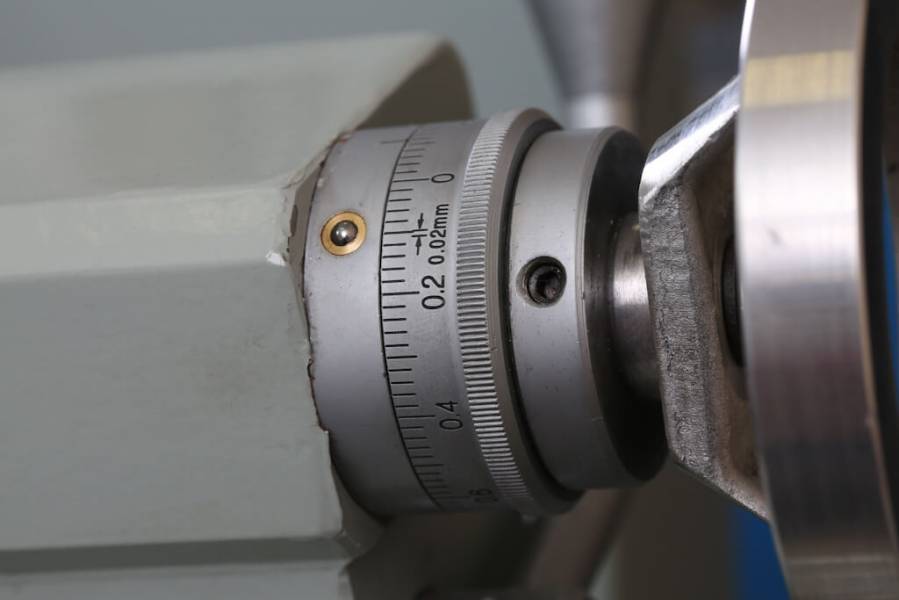

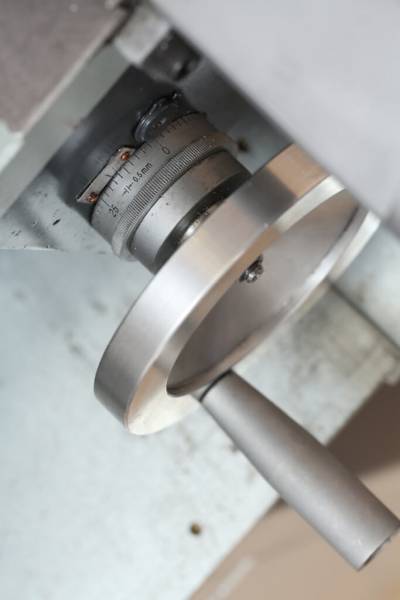

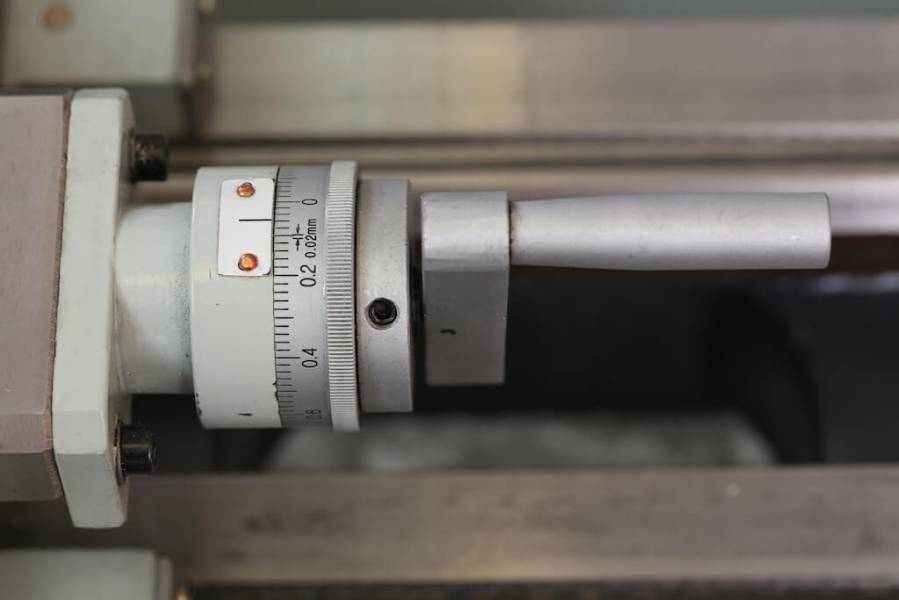

Металлические маховики продольной и поперечной подачи.

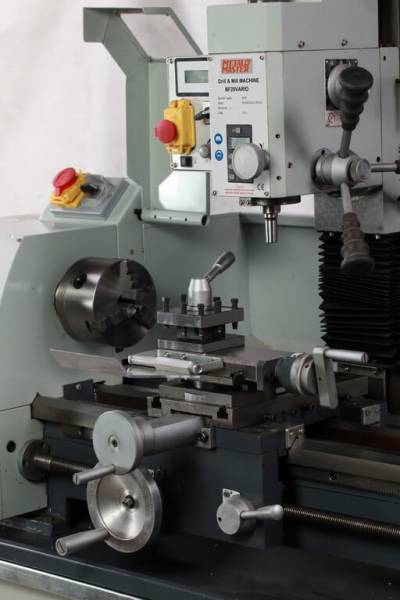

Общий вид фрезерной головы BF 20 Vario мощностью 850 Вт.
Панель управления фрезерной головкой оснащена цифровым индикатором оборотов шпинделя.
Максимальный ход пиноли - 50 мм.
Система индикации положения инструмента позволяет выбирать ход пиноли с точностью до сотых долей миллиметра.
Рукоятка тонкой подачи инструмента.
Рабочая зона оснащена направленной подсветкой. Хорошо видна шкала угла наклона фрезерной головки (+/- 450).
Вертикальный ход фрезерной головки составляет 370 мм. Перемещение осуществляется с помощью рукоятки, в нужном положении головка фиксируется винтовыми стопорами.
Все необходимое для обслуживания вынесено на корпус: ввод питания с предохранителем и масленки вертикальных направляющих.
Вертикальный ход фрезерной головки составляет 370 мм. Перемещение осуществляется с помощью рукоятки, в нужном положении головка фиксируется винтовыми стопорами.

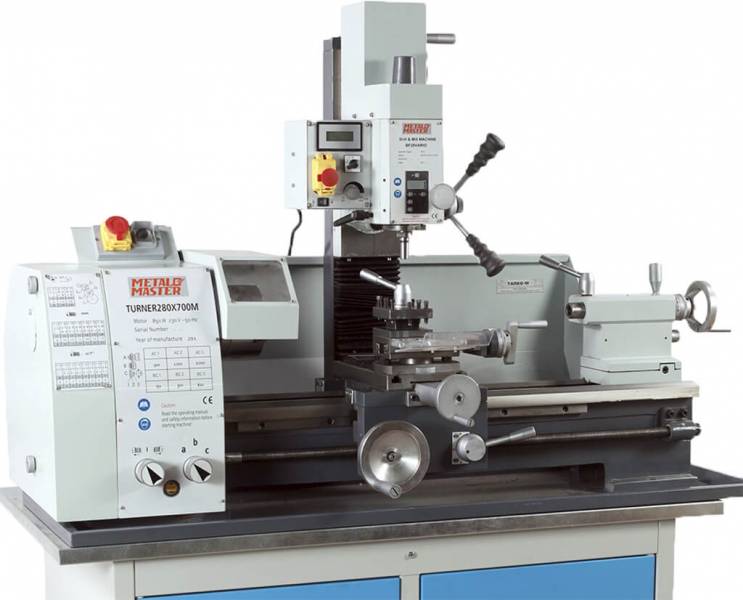

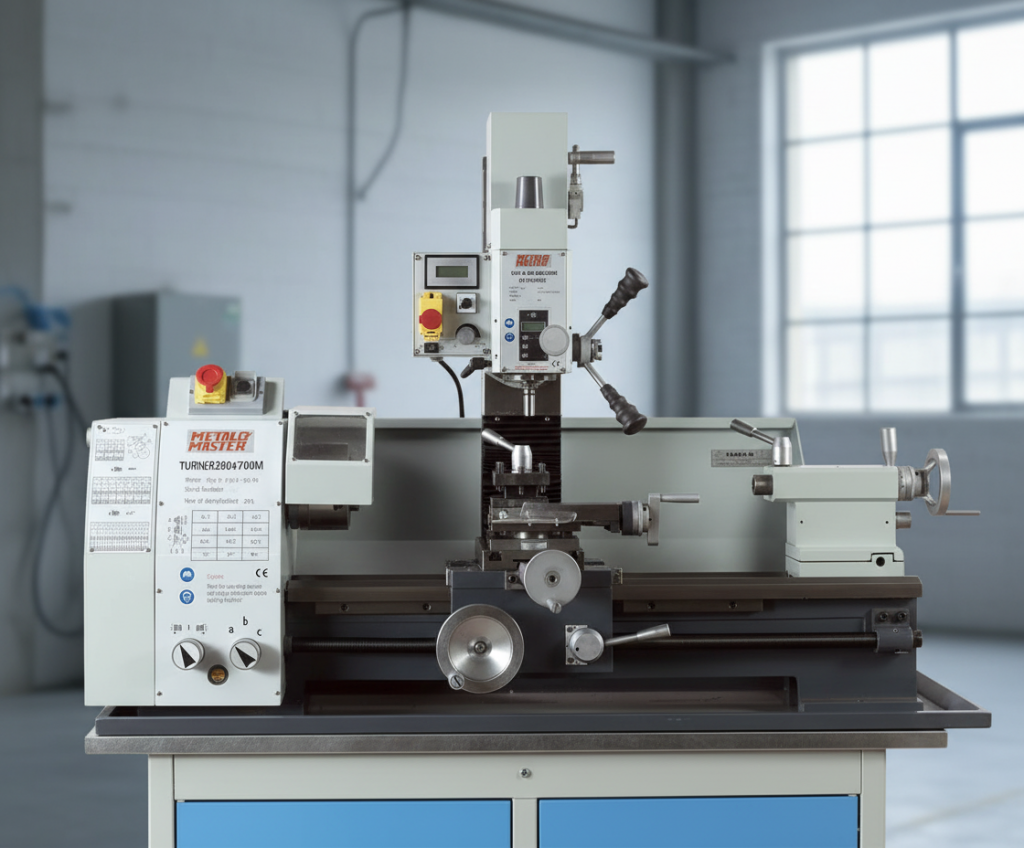

Комбинированный токарно-фрезерный станок (токарный 280 на 700мм и фрезерный 500 на 180мм).
Особенности:
- Комбинированный станок используется для фрезерной, токарной и сверлильной обработки заготовок
- Жесткая станина из серого чугуна со шлифованными направляющими
- Высокоточный закаленный шпиндель
- Правое и левое вращение шпинделя
- Большая грузоподъемность подшипников
- Закрытый привод подачи с быстрым переключением не требует технического обслуживания
- Продольная и поперечная подачи с рычажным управление на суппорте, при котором передняя бабка изменяет направление подачи
- Управление рычагом поперечной и продольной подачей находится на опоре, а направление подачи переключается на передней бабке

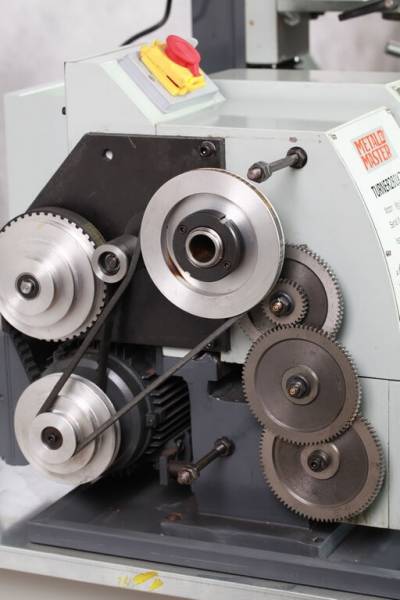

- Двухступенчатая ременная передача с равномерным ходом и невысоким уровнем шума, позволяет обеспечить большой диапазон частот вращения и оптимальный крутящий момент
- Возможность нарезания метрической и дюймовой резьбы
- Большой диапазон резьбы при сменных шестернях
- Поперечное смещение бабки предназначено для точения длинных конусов

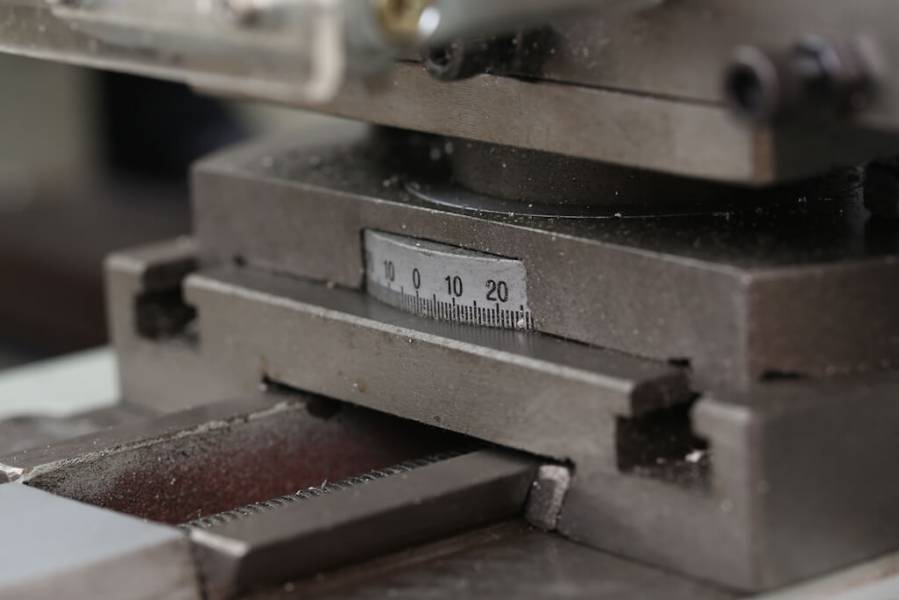

- Поворот верхней каретки опоры используется для точения коротких конусов
- Жесткая конструкция сверлильно-фрезерной части с вертикальной колонной и направляющими «ласточкин хвост» с регулировкой
- Фрезерная головка поворачивается в двух направлениях
- Патрон с кожухом и конечным выключателем
- Аварийная остановка с кнопкой
- Защитный экран в зоне работы.
В стандартную комплектацию входит трехкулачковый патрон на 100мм, резцедержатель на 4 позиции, центр упора, защита патрона с ограждением, поддон для стружки, сменные шестерни, ящик с инструментами.
Стандартная комплектация
- 3-х кулачковый патрон 125мм.
- 4-х позиционный резцедержатель.
- Центр упорный.
- Защитное ограждение патрона.
- Поддон для стружки.
- Комплект сменных шестерен гитары.
- Инструментальный ящик с инструментом.
Когда требуется функциональное оборудование для обработки металлических изделий, то советуем присмотреться к токарно-фрезерному станку MML 2870M. Эта техника способна на отлично справиться с широким спектром производственных операций: начиная от сверления отверстий и заканчивая фрезерованием пазов.
Высокая точность обработки, минимальное потребление электрической энергии, превосходная функциональность – всё это модель MML 280x700M. Данная техника пользуется заслуженной популярностью и широко применяется в условиях мелко и среднесерийного производства - везде, где требуется качественная обработка металлических изделий.
Основные преимущества рассматриваемого оборудования:
- Станина, выполненная из серого чугуна, отличается высокой жёсткостью и устойчивостью к вибрационным нагрузкам. Направляющие станины станка отшлифованы и закалены методом ТВЧ;
- Высокоточный закалённый шпиндель – гарантия качественного и точного выполнения производственных операций;
- Кнопка аварийной остановки и защитный экран зоны резания. Безопасность работы;
- Подшипники оборудования обладают значительной грузоподъёмностью;
- Рычажное управление на суппорте продольной и поперечной подачей. Изменение направления подачи осуществляется посредством передней бабки;
- Вы быстро и легко сможете нарезать, как метрическую, так и дюймовую резьбу.
Токарно-фрезерный станок MML 2870M является идеальным решением, когда требуется выполнение широкого спектра технологических операций. Если осуществлять сравнение с другими станками, которые представлены на российском рынке, то данное оборудование выгодно смотрится благодаря многочисленным преимуществам. Отличное качество станка подтверждается соответствующими сертификатами европейского образца.
