- 3-кулачковый самоцентрирующийся токарный патрон 125 мм
- Скидка
| Диаметр, мм | 125 (5") |
|---|---|
| Серия | К11 |
| Кол-во кулачков | 3 |
| Тип патрона | ручной |
| Вид кулачков | закаленные |
| Тип кулачков | комплект (прямые и обратные) |
| Конструкция патрона | спирально-реечный (самоцентрирующийся) |
| Материал патрона | чугун |
| Тип крепления | тип цилиндрический через переходной фланец (планшайбу) по ГОСТ 24351 (DIN6350). Переходной фланец не входит в комплект поставки |
| Класс точности | повышенный класс точности П (ГОСТ 1654-86) |
| Макс. входящий крутящий момент, Н*м | 100 |
| Шаг кулачков, мм | 8 |
| Макс. усилие зажима, кН | 17 |
| Кол-во оборотов, об/мин | 3000 |
| Вес, кг | 4,8 |
Описание
Токарный патрон Metal Master 125мм 3-х кулачковый предназначен для работы с цилиндрическими, трех-, четырех- и шестигранными заготовками, имеющими плоскую и резьбовую структуру.
Токарный патрон обеспечивает одновременное и быстрое движение кулачков, что позволяет достичь самоцентрирования детали без ручной поднастройки.
Токарный патрон выполнен из высококачественного чугуна и обладают такими характеристиками как: короткий вылет, высокая жесткость, высокая точность центрирования, простота установки.
Конструкция патрона выдерживает высокие скорости вращения и ударные нагрузки.
Комплект закаленных кулачков обеспечивают долгий срок службы патроны.
Токарный патрон прост в эксплуатации, для зажима требуется минимум времени.
Благодаря скорости, точности и простого использования токарный патрон Metal Master 125мм 3-х кулачковый - оптимальный выбор для большинства токарных работ на универсальных станках и станках с ЧПУ.

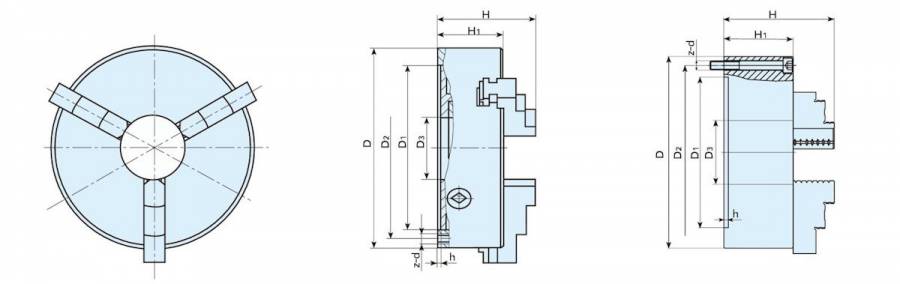

Основные параметры патрона
| Размер D | D1, мм | D2, мм | D3, мм | H,мм | H1, мм | h, мм | z-d, мм |
|---|---|---|---|---|---|---|---|
| 125 | 95 | 108 | 30 | 78 | 55 | 3.5 | 3-M8 |

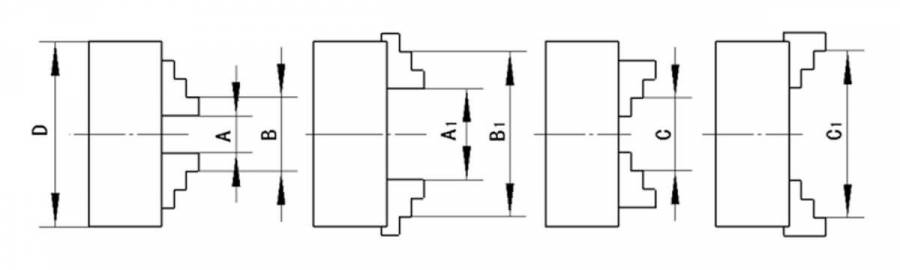

Диапазон зажима
| Размер D | Внутренние кулачки | Обратные кулачки | |
|---|---|---|---|
| Диапазон зажима, мм | Диапазон зажима, мм | Диапазон зажима, мм | |
| A–A1 | B–B1 | C–C1 | |
| 125 | 2.5–40 | 38–125 | 38–110 |
Размеры прямых и обратных кулачков
| Размер | 125 |
|---|---|
| L | 56 |
| B | 16 |
| H | 45 |
| h | 9 |

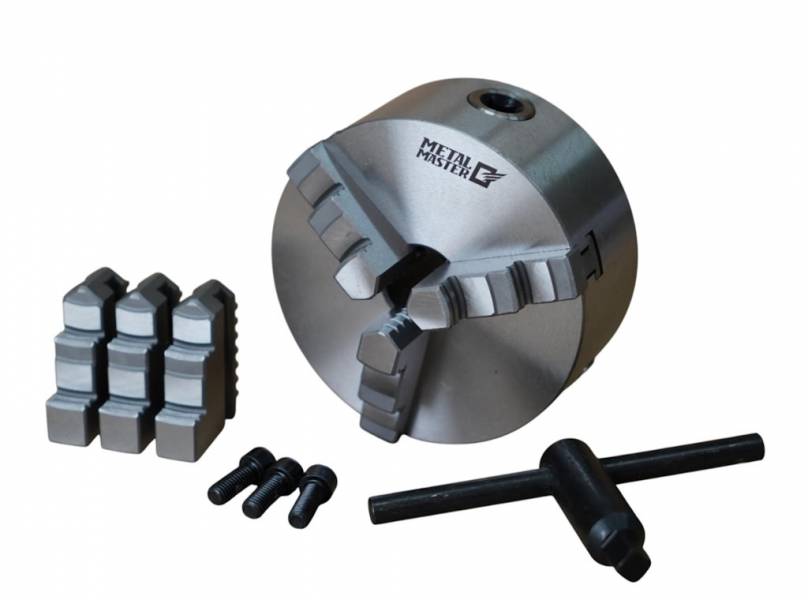

Комплектация
- Токарный патрон 125 мм: 1 шт.
- Прямые кулачки закаленные: 3 шт.
- Обратные кулачки закаленные: 3 шт.
- Ключ: 1 шт.
- Болты крепежные: 3 шт.
- Технический паспорт.
Товар из разделов
Спасибо! Ваша заявка отправлена.
-
Карэн 23.03.2026 в 20:53А он с квадратными заготовками справится?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Да, заявлена работа с 3х, 4х и шестигранником. -
макар 16.03.2026 в 18:33Этот патрон по идее золотая середина да?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Совершенно верно. Один из самых ходовых размеров: 125 мм, масса 4,8 кг, держит до 17 кН, обороты до 3000.
