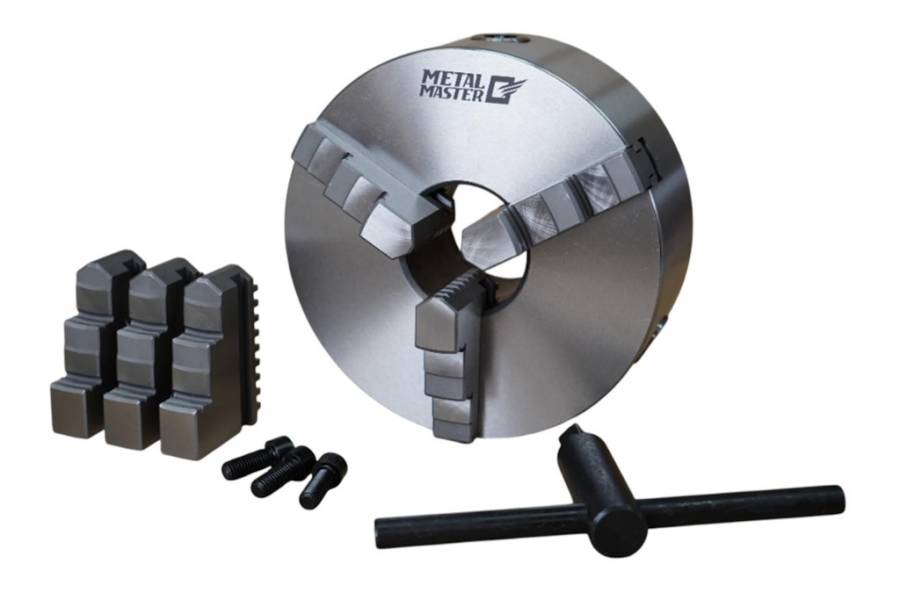

3-кулачковый самоцентрирующийся токарный патрон 200 мм
| Диаметр, мм | 200 (8") |
|---|---|
| Серия | К11 |
| Кол-во кулачков | 3 |
| Тип патрона | ручной |
| Вид кулачков | закаленные |
| Тип кулачков | комплект (прямые и обратные) |
| Конструкция патрона | спирально-реечный (самоцентрирующийся) |
| Материал патрона | чугун |
| Тип крепления | тип цилиндрический через переходной фланец (планшайбу) по ГОСТ 24351 (DIN6350). Переходной фланец не входит в комплект поставки |
| Класс точности | повышенный класс точности П (ГОСТ 1654-86) |
| Макс. входящий крутящий момент, Н*м | 250 |
| Шаг кулачков, мм | 8 |
| Макс. усилие зажима, кН | 31 |
| Кол-во оборотов, об/мин | 2000 |
| Вес, кг | 15,5 |
Токарный патрон Metal Master 200 мм 3-х кулачковый предназначен для работы с цилиндрическими, трех-, четырех- и шестигранными заготовками, имеющими плоскую и резьбовую структуру.
Токарный патрон обеспечивает одновременное и быстрое движение кулачков, что позволяет достичь самоцентрирования детали без ручной поднастройки.
Токарный патрон выполнен из высококачественного чугуна и обладают такими характеристиками как: короткий вылет, высокая жесткость, высокая точность центрирования, простота установки.
Конструкция патрона выдерживает высокие скорости вращения и ударные нагрузки.
Комплект закаленных кулачков обеспечивают долгий срок службы патроны.
Токарный патрон прост в эксплуатации, для зажима требуется минимум времени.
Благодаря скорости, точности и простого использования токарный патрон Metal Master 200 мм 3-х кулачковый - оптимальный выбор для большинства токарных работ на универсальных станках и станках с ЧПУ.

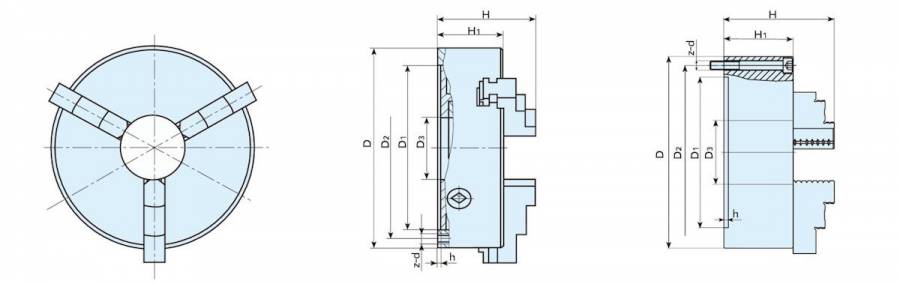

| Размер D | D1, мм | D2, мм | D3, мм | H,мм | H1, мм | h, мм | z-d, мм |
|---|---|---|---|---|---|---|---|
| 200 | 165 | 180 | 65 | 110 | 75 | 6.6 | 3-M10 |

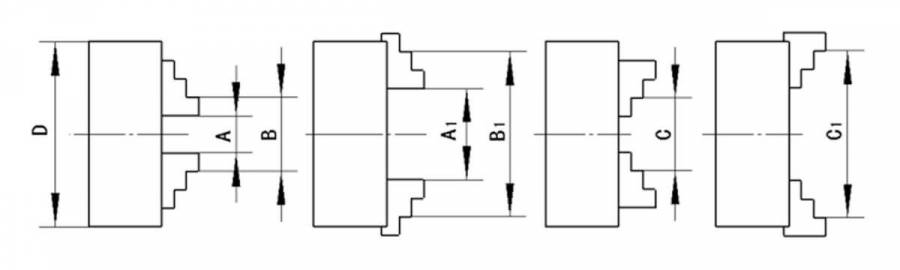

| Размер D | Внутренние кулачки | Обратные кулачки | |
|---|---|---|---|
| Диапазон зажима, мм | Диапазон зажима, мм | Диапазон зажима, мм | |
| A–A1 | B–B1 | C–C1 | |
| 200 | 4–85 | 65–200 | 65–200 |
| Размер | 200 |
|---|---|
| L | 85 |
| B | 22 |
| H | 61 |
| h | 12 |
Мы вышлем Вам инструкцию!
Игорь
Игорь
У меня тяжёлые заготовки, не провернётся?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Ключевые характеристики патрона: усилие зажима 31 кН, момент 250 Н·м. Держит хорошо, но не забывайте про центровку.
Инокентий Викторови
Инокентий Викторови
А он только под фланец? Нельзя на конус насадить?
Александр Куликов
Технический директор
ООО «МеталМастер»
Приветствую! Только цилиндрическая посадка через переходную планшайбу.
