3-кулачковый самоцентрирующийся токарный патрон 250 мм
| Диаметр, мм | 250 (10") |
|---|---|
| Серия | К11 |
| Кол-во кулачков | 3 |
| Тип патрона | ручной |
| Вид кулачков | закаленные |
| Тип кулачков | комплект (прямые и обратные) |
| Конструкция патрона | спирально-реечный (самоцентрирующийся) |
| Материал патрона | чугун |
| Тип крепления | тип цилиндрический через переходной фланец (планшайбу) по ГОСТ 24351 (DIN6350). Переходной фланец не входит в комплект поставки. |
| Класс точности: | повышенный класс точности П (ГОСТ 1654-86). |
| Макс. входящий крутящий момент, Н*м | 320 |
| Шаг кулачков, мм | 10 |
| Макс. усилие зажима, кН | 37 |
| Кол-во оборотов, об/мин | 1600 |
| Вес, кг | 25 |

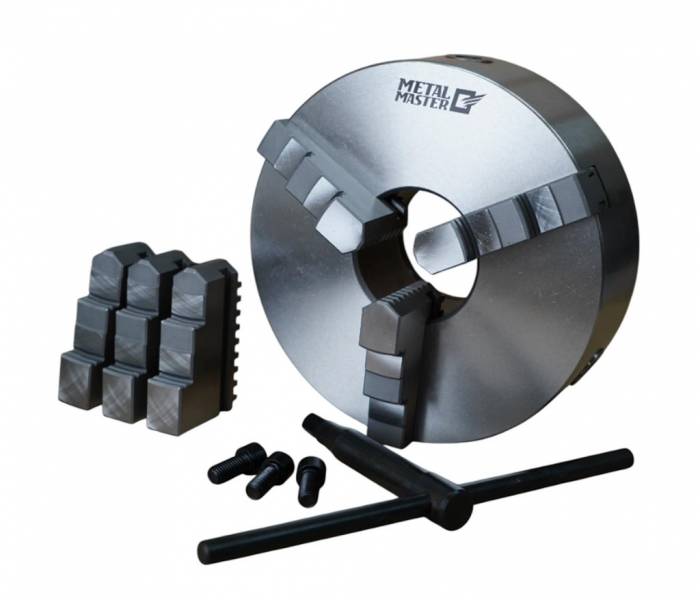

Токарный патрон Metal Master 250 мм 3-х кулачковый предназначен для работы с цилиндрическими, трех-, четырех- и шестигранными заготовками, имеющими плоскую и резьбовую структуру.
Токарный патрон обеспечивает одновременное и быстрое движение кулачков, что позволяет достичь самоцентрирования детали без ручной поднастройки.
Токарный патрон выполнен из высококачественного чугуна и обладают такими характеристиками как: короткий вылет, высокая жесткость, высокая точность центрирования, простота установки.
Конструкция патрона выдерживает высокие скорости вращения и ударные нагрузки.
Комплект закаленных кулачков обеспечивают долгий срок службы патроны.
Токарный патрон прост в эксплуатации, для зажима требуется минимум времени.
Благодаря скорости, точности и простого использования токарный патрон Metal Master 250 мм 3-х кулачковый - оптимальный выбор для большинства токарных работ на универсальных станках и станках с ЧПУ.

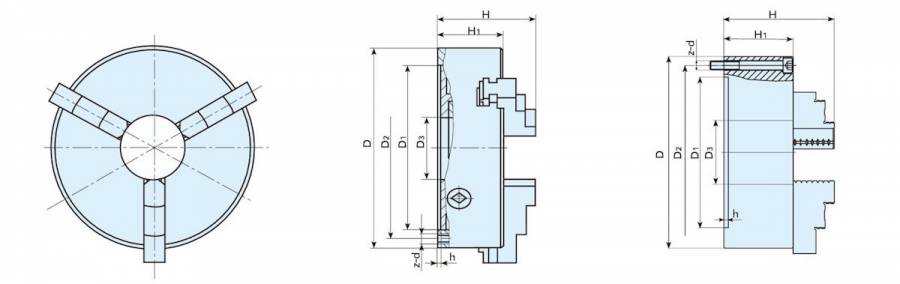

| Размер D | D1, мм | D2, мм | D3, мм | H,мм | H1, мм | h, мм | z-d, мм |
|---|---|---|---|---|---|---|---|
| 250 | 206 | 226 | 80 | 121 | 80 | 5.5 | 3-M12 |

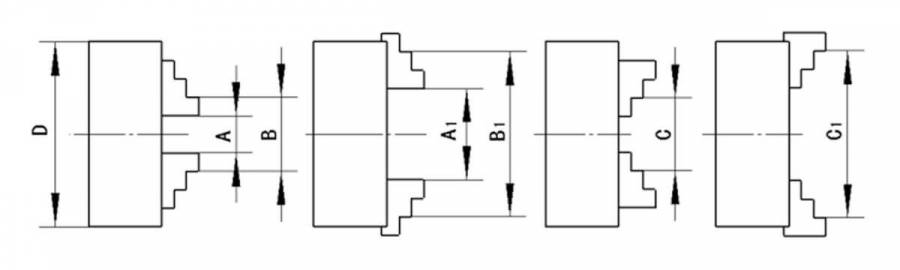

| Размер D | Внутренние кулачки | Обратные кулачки | |
|---|---|---|---|
| Диапазон зажима, мм | Диапазон зажима, мм | Диапазон зажима, мм | |
| A–A1 | B–B1 | C–C1 | |
| 250 | 6–110 | 80–250 | 90–250 |
| Размер | 250 |
|---|---|
| L | 105 |
| B | 27 |
| H | 69 |
| h | 12 |
Мы вышлем Вам инструкцию!
леон
леон
А точить можно не только круглое?
Александр Куликов
Технический директор
ООО «МеталМастер»
Приветствую! Да, шестигранник и квадрат тоже.
Клим
Клим
Это уже для промышленных станков?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Да, это тяжёлая артиллерия. Масса 25 кг, держит 37 кН, но обороты уже ограничены 1600 об/мин - для крупных деталей.
