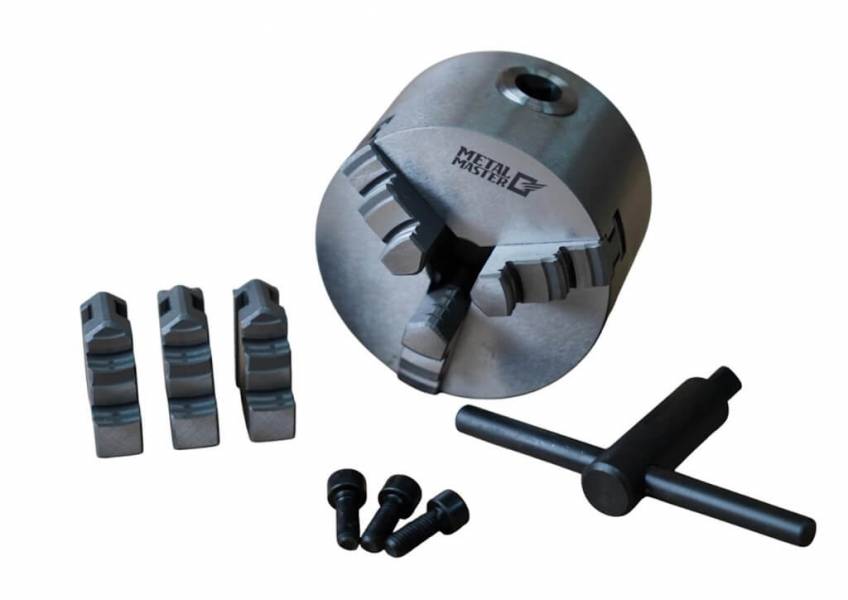

3-кулачковый самоцентрирующийся токарный патрон 80 мм
| Диаметр, мм | 80 (3") |
|---|---|
| Серия | К11 |
| Кол-во кулачков | 3 |
| Тип патрона | ручной |
| Вид кулачков | закаленные |
| Тип кулачков | комплект (прямые и обратные) |
| Конструкция патрона | спирально-реечный (самоцентрирующийся) |
| Материал патрона | чугун |
| Тип крепления | тип цилиндрический через переходной фланец (планшайбу) по ГОСТ 24351 (DIN6350). Переходной фланец не входит в комплект поставки |
| Класс точности | повышенный класс точности П (ГОСТ 1654-86) |
| Макс. входящий крутящий момент, Н*м | 40 |
| Шаг кулачков, мм | 5 |
| Макс. усилие зажима, кН | 10 |
| Кол-во оборотов, об/мин | 4000 |
| Вес, кг | 2 |
Токарный патрон Metal Master 80мм 3-х кулачковый предназначен для работы с цилиндрическими, трех-, четырех- и шестигранными заготовками, имеющими плоскую и резьбовую структуру.
Токарный патрон обеспечивает одновременное и быстрое движение кулачков, что позволяет достичь самоцентрирования детали без ручной поднастройки.
Токарный патрон выполнен из высококачественного чугуна и обладают такими характеристиками как: короткий вылет, высокая жесткость, высокая точность центрирования, простота установки.
Конструкция патрона выдерживает высокие скорости вращения и ударные нагрузки.
Комплект закаленных кулачков обеспечивают долгий срок службы патроны.
Токарный патрон прост в эксплуатации, для зажима требуется минимум времени.
Благодаря скорости, точности и простого использования токарный патрон Metal Master 80мм 3-х кулачковый - оптимальный выбор для большинства токарных работ на универсальных станках и станках с ЧПУ.

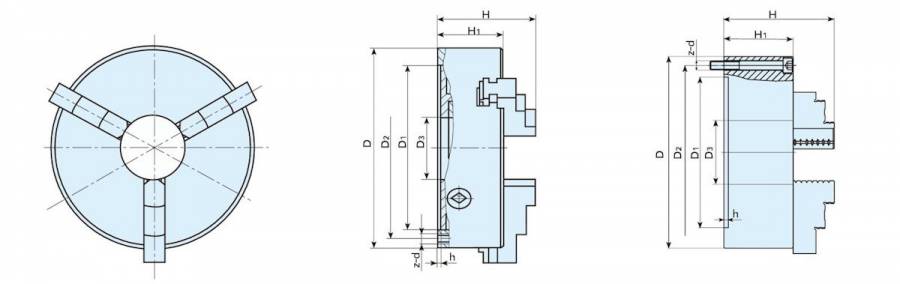

| Размер D | D1, мм | D2, мм | D3, мм | H,мм | H1, мм | h, мм | z-d, мм |
|---|---|---|---|---|---|---|---|
| 80 | 55 | 66 | 16 | 66 | 50 | 3.5 | 3-M6 |

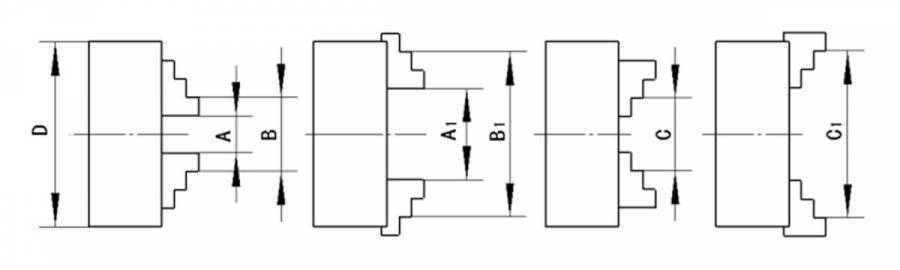

| Размер D | Внутренние кулачки | Обратные кулачки | |
|---|---|---|---|
| Диапазон зажима, мм | Диапазон зажима, мм | Диапазон зажима, мм | |
| A–A1 | B–B1 | C–C1 | |
| 80 | 2–22 | 25–70 | 22–63 |
| Размер | 80 |
|---|---|
| L | 32 |
| B | 12 |
| H | 33 |
| h | 6,5 |
Мы вышлем Вам инструкцию!
Гавр
Гавр
У него кулачки точно нормальные, не сотрутся быстро? гавр
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Кулачки закалённые, в комплекте и прямые, и обратные.
Антон
Антон
У меня маленький настольный станок, пойдёт такой патрон?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Да, это самый компактный в линейке - 80 мм, масса всего 2 кг.
