4-кулачковый самоцентрирующийся токарный патрон 125 мм

Токарный патрон Metal Master 125 мм 4-х кулачковый предназначен для работы с цилиндрическими, трех-, четырех-, шести- и восьмигранными заготовками, имеющими плоскую и резьбовую структуру. Наличие 4х кулачков обеспечивает более равномерный зажим, минимизирует деформацию тонкостенных деталей благодаря распределению усилия на 4 точки и позволяет осуществлять наружный и внутренний зажим детали.

~~9 779 ₽~~ Скидка 3 912 ₽

Скидка 3 912 ₽

5 867 ₽

~~9 779 ₽~~

В наличии

Доставка по РФ

Связаться с нами

4-кулачковый самоцентрирующийся токарный патрон 125 мм

5 867 ₽ ~~9 779 ₽~~

Технические характеристики

Диаметр, мм	125 (4")
Серия	К12
Кол-во кулачков	4
Тип патрона	ручной
Вид кулачков	закаленные
Тип кулачков	комплект (прямые и обратные)
Конструкция патрона	спирально-реечный (самоцентрирующийся)
Материал патрона	чугун
Тип крепления	тип цилиндрический через переходной фланец (планшайбу) по ГОСТ 24351 (DIN6350). Переходной фланец не входит в комплект поставки
Класс точности	повышенный класс точности П (ГОСТ 1654-86)
Макс. входящий крутящий момент, Н*м	100
Шаг кулачков, мм	6
Макс. усилие зажима, кН	17
Кол-во оборотов, об/мин	3000
Вес, кг	5,2

Описание

Наличие 4х кулачков обеспечивает более равномерный зажим, минимизирует деформацию тонкостенных деталей благодаря распределению усилия на 4 точки и позволяет осуществлять наружный и внутренний зажим детали.

Токарный патрон выполнен из высококачественного чугуна и обладают такими характеристиками как: короткий вылет, высокая жесткость, высокая точность центрирования, простота установки.

Конструкция патрона выдерживает высокие скорости вращения и ударные нагрузки.

Комплект закаленных кулачков обеспечивают долгий срок службы патрона.

Токарный патрон прост в эксплуатации, для зажима требуется минимум времени.

Благодаря скорости, точности и простого использования токарный патрон Metal Master 125 мм 4-х кулачковый - оптимальный выбор для большинства токарных работ на универсальных станках и станках с ЧПУ.

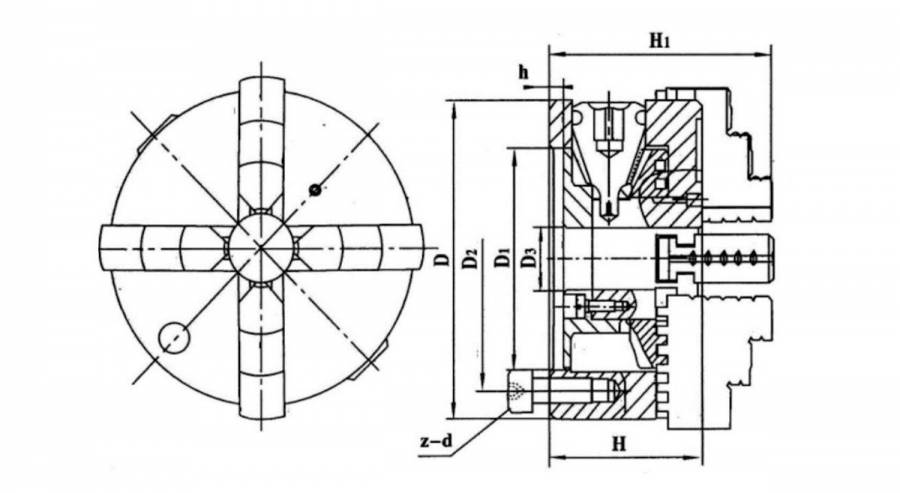

Основные параметры патрона

4-кулачковый самоцентрирующийся токарный патрон 125 мм

Размер D	D1, мм	D2, мм	D3, мм	H,мм	H1, мм	h, мм	z-d, мм
125	95	108	30	58	84	4	3-M8

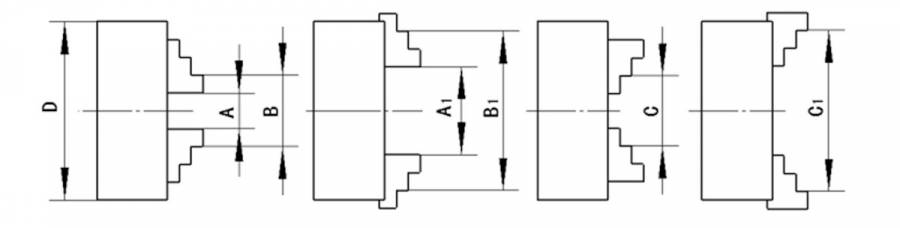

Диапазон зажима

4-кулачковый самоцентрирующийся токарный патрон 125 мм

Размер D	Внутренние кулачки		Обратные кулачки
	Диапазон зажима, мм	Диапазон зажима, мм	Диапазон зажима, мм
	A–A₁	B–B₁	C–C₁
125	4–40	40–125	38–110

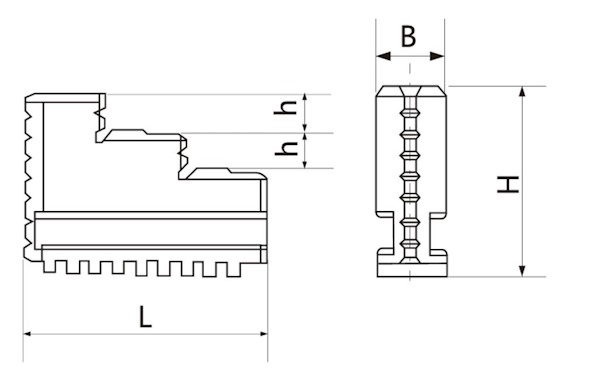

Размеры прямых и обратных кулачков

4-кулачковый самоцентрирующийся токарный патрон 125 мм

Размер	125
L	56
B	16
H	45
h	9

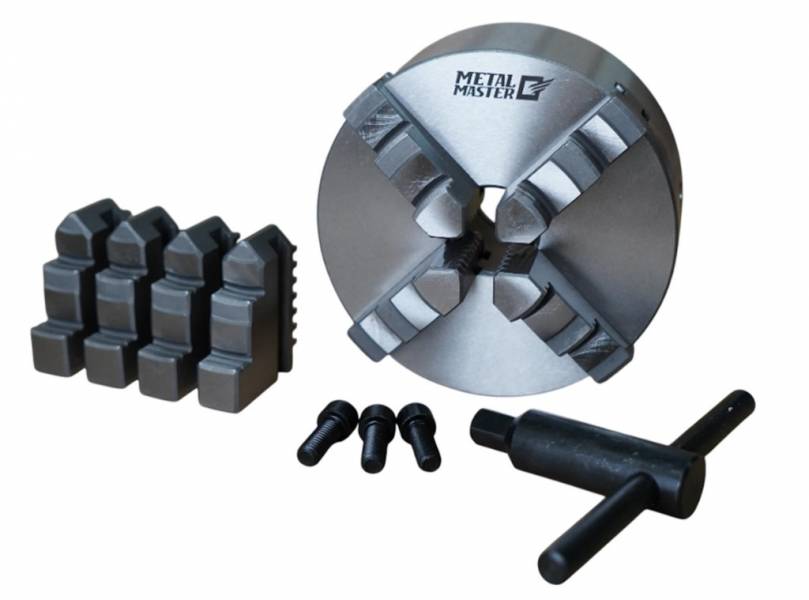

Комплектация

Токарный патрон 125 мм: 1 шт.
Прямые кулачки закаленные: 4 шт.
Обратные кулачки закаленные: 4 шт.
Ключ: 1 шт.
Болты крепежные: 3 шт.
Технический паспорт.
