Токарный станок с ЧПУ Metal Master SNC 4550
| Характеристики | SNC 4550 |
|---|---|
| Расстояние между центрами, мм | 500 |
| Макс. диаметр обработки над станиной, мм | 450 |
| Макс. диаметр обработки над суппортом, мм | 250 |
| Скорость шпинделя,об. /мин. | 0-4000 |
| Диаметр сквозного отверстия шпинделя, мм | 66 |
| Диаметр сквозного отверстия тяговой трубки, мм | 52 |
| Торец шпинделя | А2-6 |
| Тип патрона | Гидравлический |
| Диаметр 3-х кулачкового гидравлического патрона, мм | 200 |
| Диаметр отверстия 3-х кулачкового гидравлического патрона, мм | 52 |
| Перемещение по оси Х, мм | 240 |
| Перемещение по оси Z, мм | 500 |
| Ускоренные подачи X/Z, м./мин. | 20/24 |
| Тип направляющих | Линейные |
| Резцедержатель | Сервогидравлическая револьверная головка |
| Количество инструментов | 8 |
| Т-образный паз количество/размер/расстояние, (мм) | 5/18/90 |
| Размер держателя инструмента, мм | 25x25 |
| Размер инструментального блока с квадратным сечением, мм | 25x25 (2 шт.) |
| Размер инструментального блока с круглым сечением, мм | ø32 (2 шт.) |
| Задняя бабка | Гидравлическая |
| Ход задней бабки, мм | 300 |
| Конус пиноли задней бабки | МТ5 |
| Мощность главного двигателя,кВт | 11 |
| Мощность двигателя СОЖ, кВт | 0,45 |
| Мощность двигателя гидравлической станции, кВт | 1,5 |
| Крутящий момент серводвигателя X/Z, Нм | 8/8 |
| Точность позиционирования X/Z, мм | 0,01 / 0,01 |
| Повторяемость X/Z, мм | 0,004 / 0,004 |
| Габаритные размеры станка (ДхШхВ), мм | 2300х1750х1750 |
| Габаритные размеры упаковки (ДхШхВ), мм | 2500х1800х2000 |
| Вес нетто / брутто, кг | 3300 / 3500 |

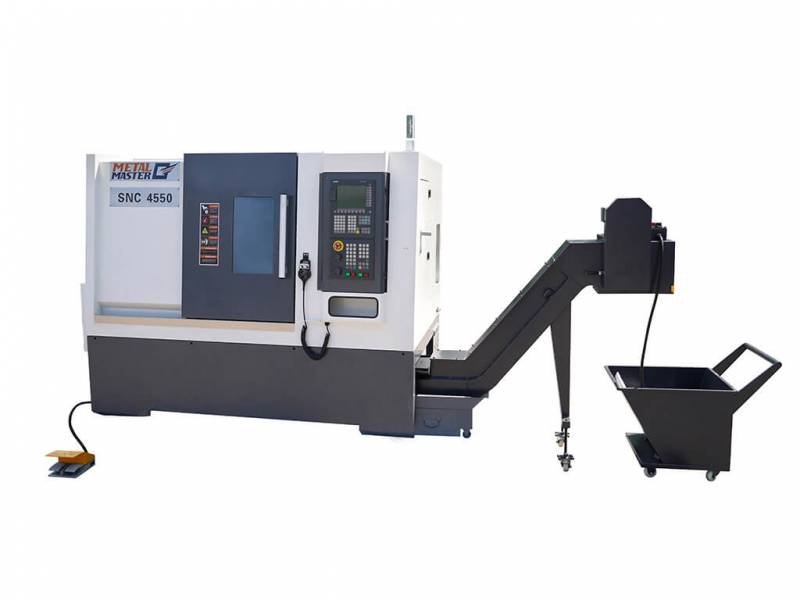

Описание токарного станка с чпу с наклонной станиной Metal Master SNC 4550

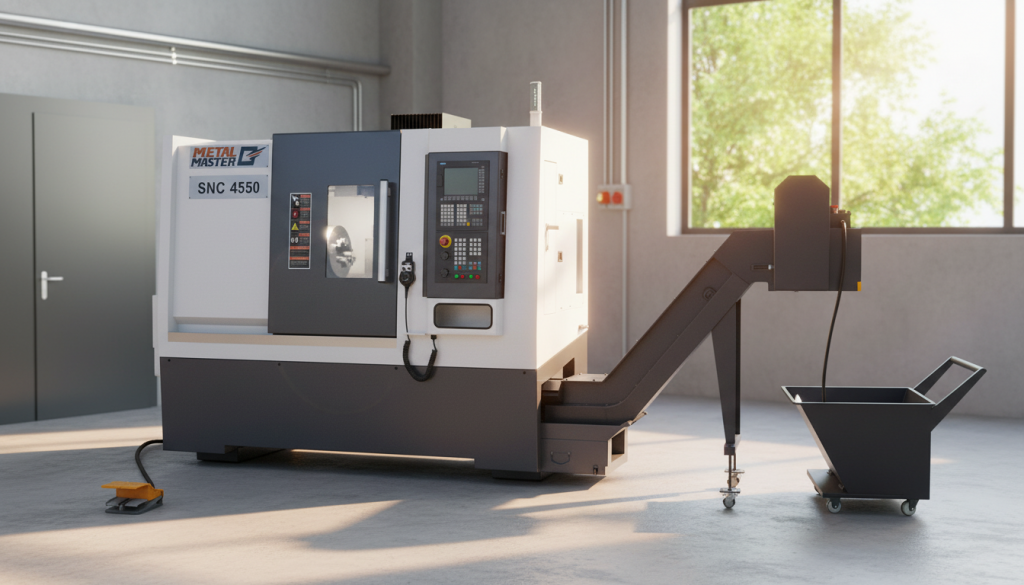

Metal Master SNC 4550 – это промышленный токарный станок с наклонной станиной и ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий SNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.
Особенности:
- Массивная литая наклонная станина из серого чугуна;
- Массивная чугунная тумба;
- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ Siemens 808D (Германия);
- Простота в программировании;
- Серводвигатели Siemens (Германия);
- Главный частотный двигатель Siemens (Германия);
- 8-ми позиционная револьверная головка для инструмента XJG (Тайвань);
- Гидравлический 3-х кулачковый патрон;
- Гидравлическая задняя бабка;
- ШВП+ линейные направляющие по осям X/Z бренда HIWIN / PMI (Тайвань);
- Автоматическая централизованная система смазки;
- Диаметр обработки над станиной – 450 мм;
- Расстояние между центрами – 500 мм;

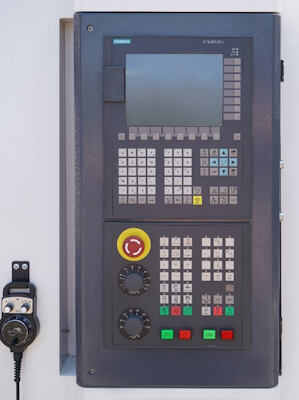

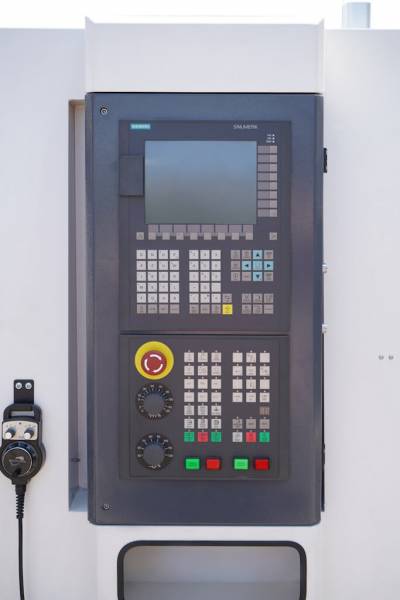

Токарный станок Metal Master SNC 4550 оснащен системой ЧПУ SINUMERIK 808D, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной технологии является оптимальным выбором для станков данного класса.

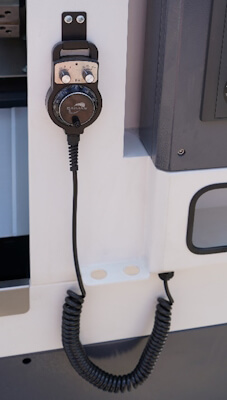

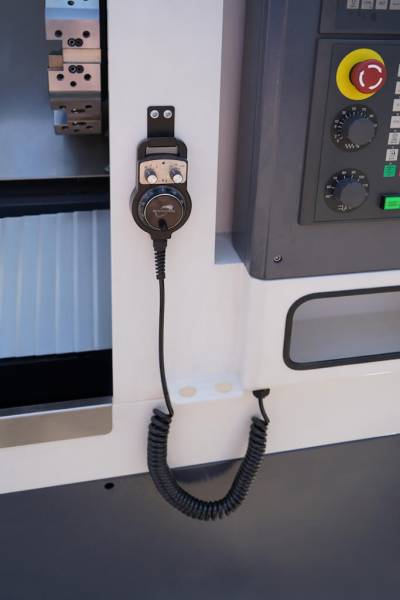

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.

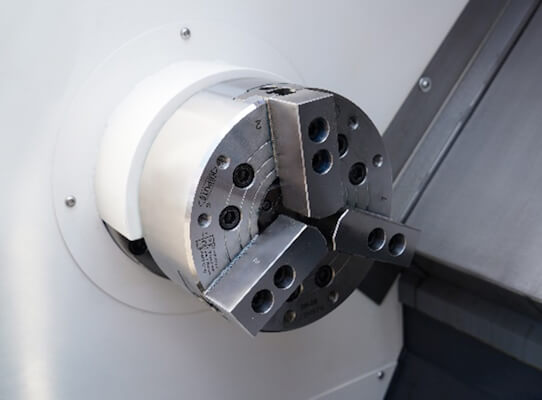

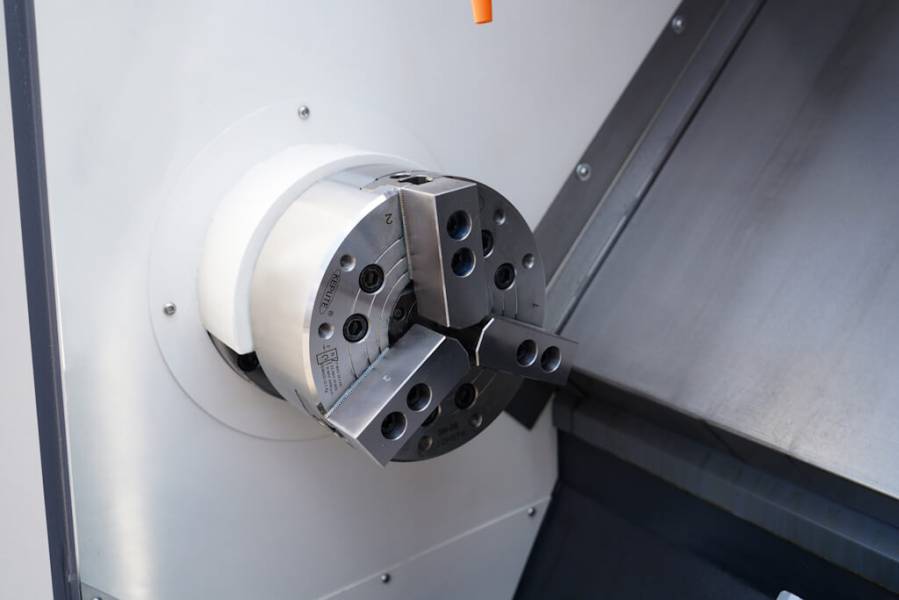

На станке установлен 3-кулачковый гидравлический патрон диаметром 200 мм.

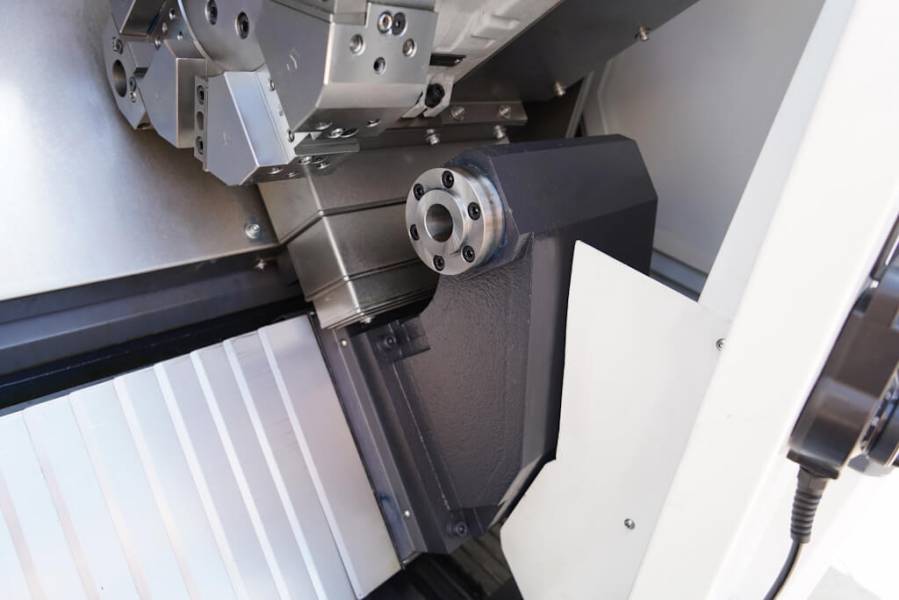

Станок оснащен автоматической гидравлической задней бабкой.

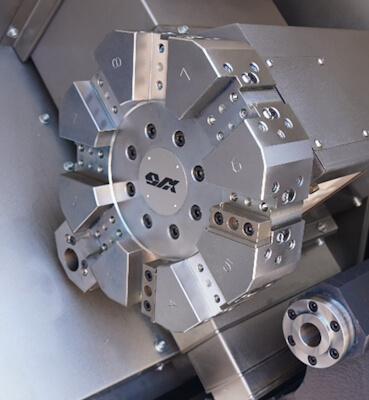

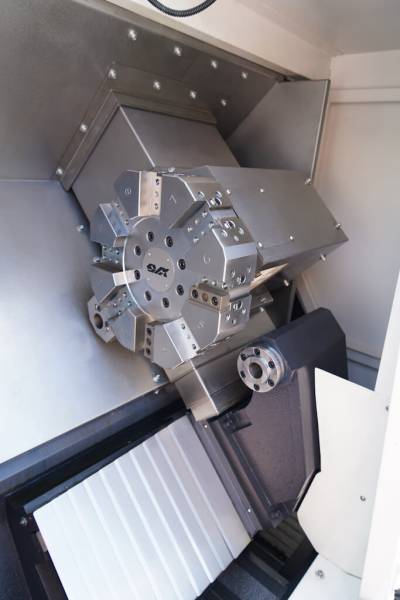

На станке установлена сервогидравлическая револьверная головка на 8 инструментов. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 25х25 мм (2 шт.) и для инструмента с хвостовиком круглого сечения диаметром 32 мм (2 шт.)

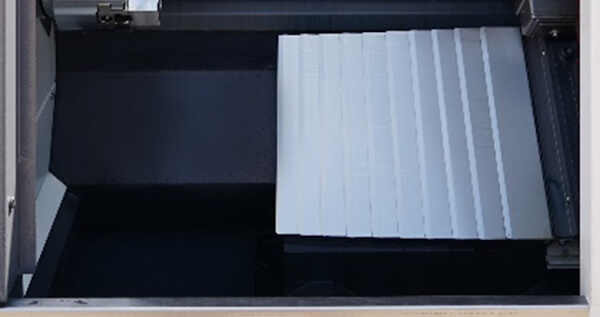

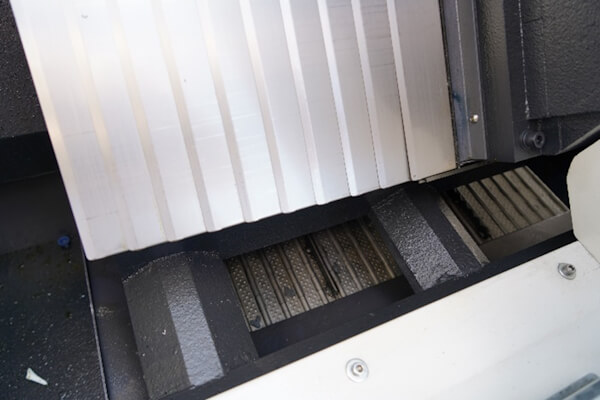

Все направляющие станка закрыты металлическими кожухами.

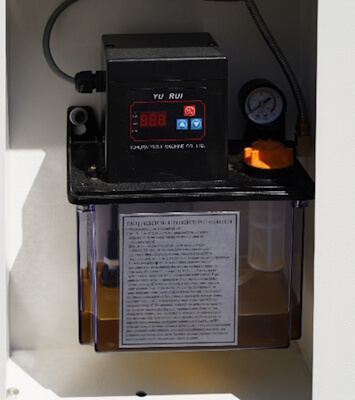

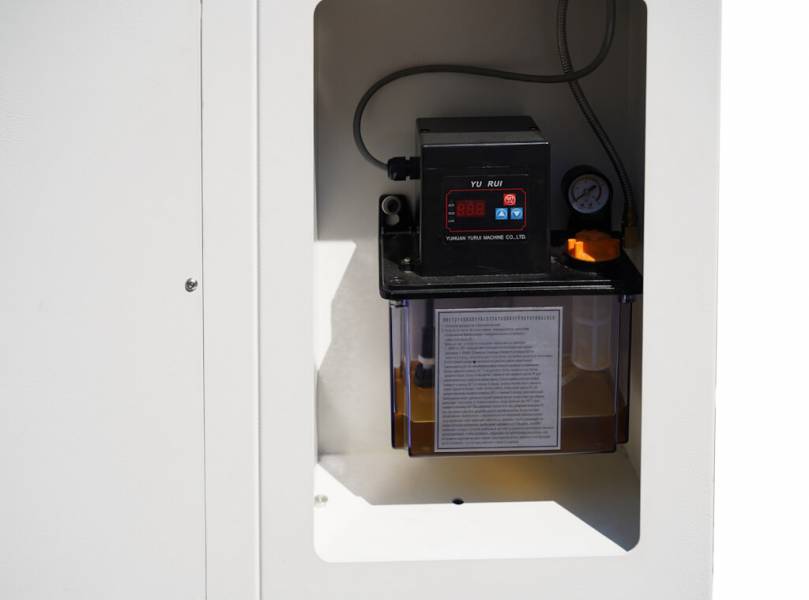

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка. Данный блок позволяет выставить периодичность частоты смазки.

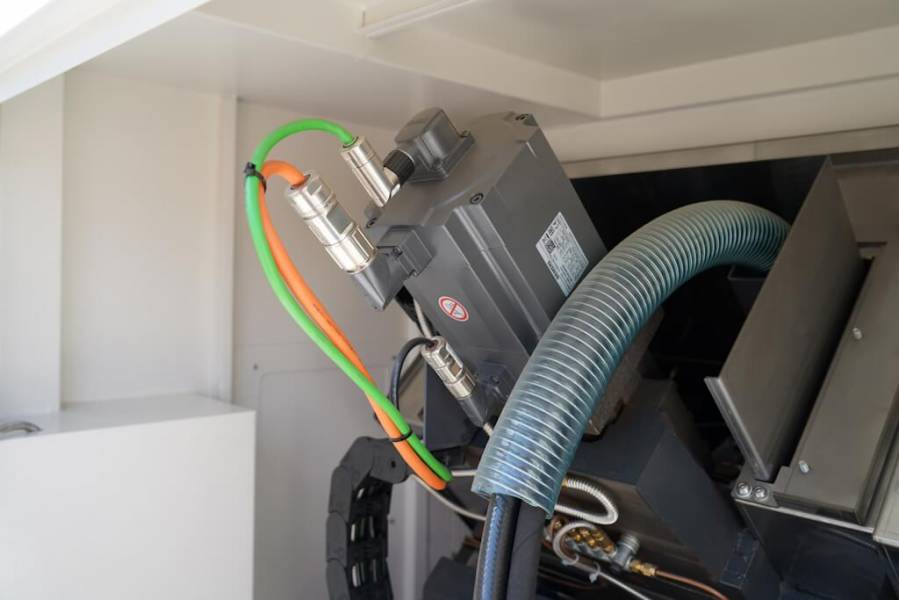

Станок оснащен сервоприводами всемирно известного бренда Siemens.

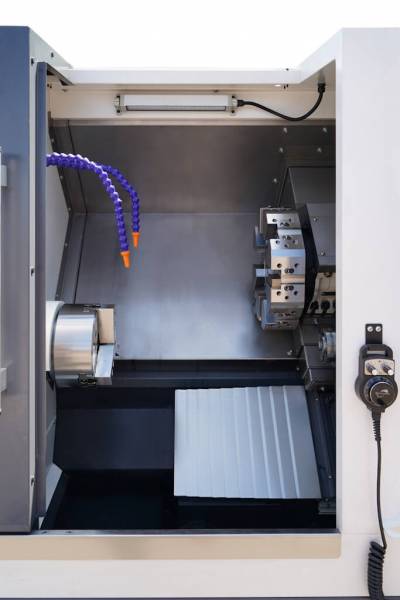

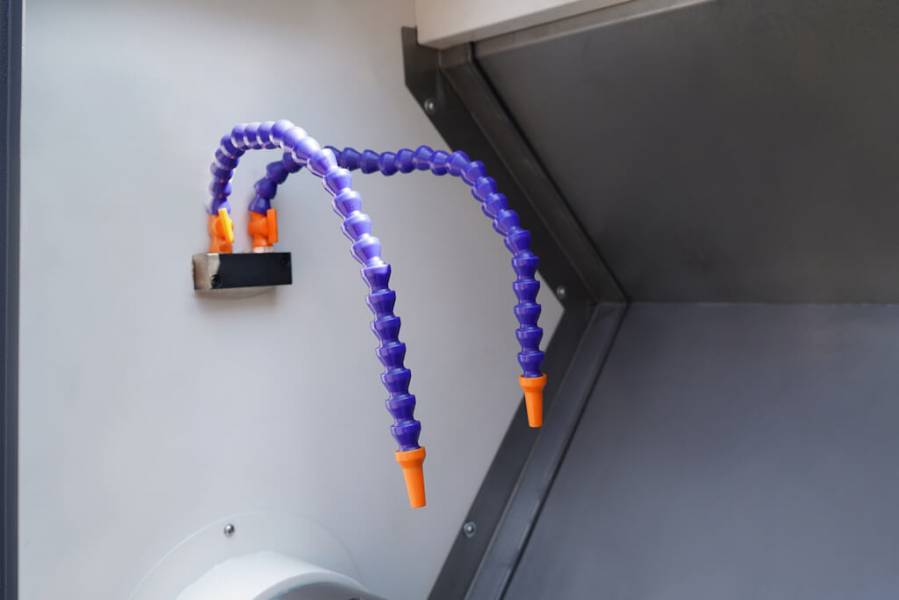

Патрубки СОЖ обеспечивают подачу охлаждающей жидкости в зону обработки.

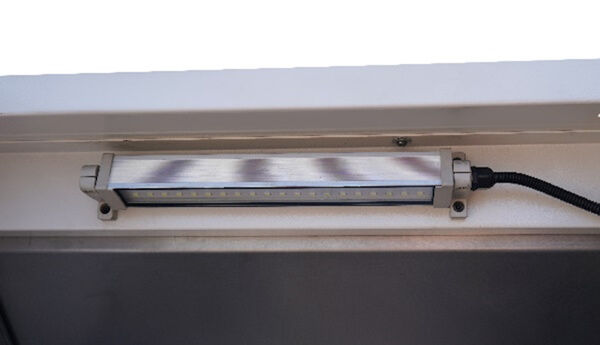

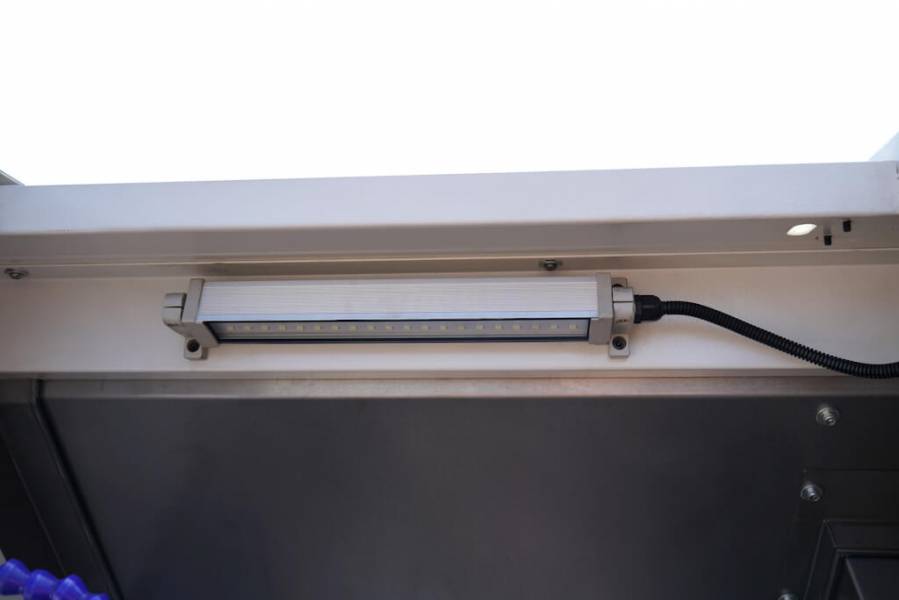

Станок оснащен светодиодным светильником местного освещения.

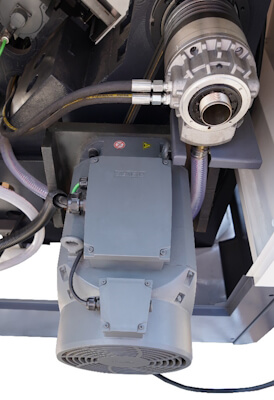

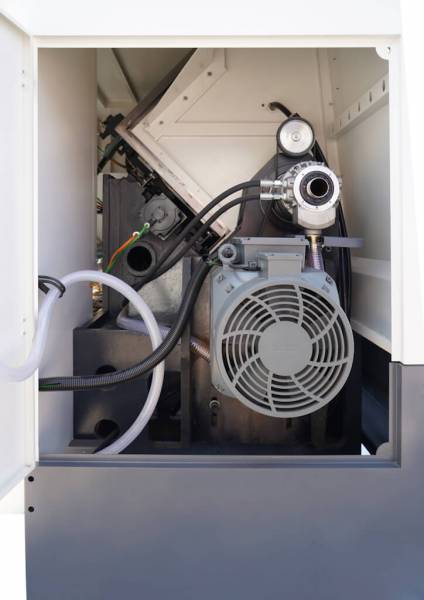

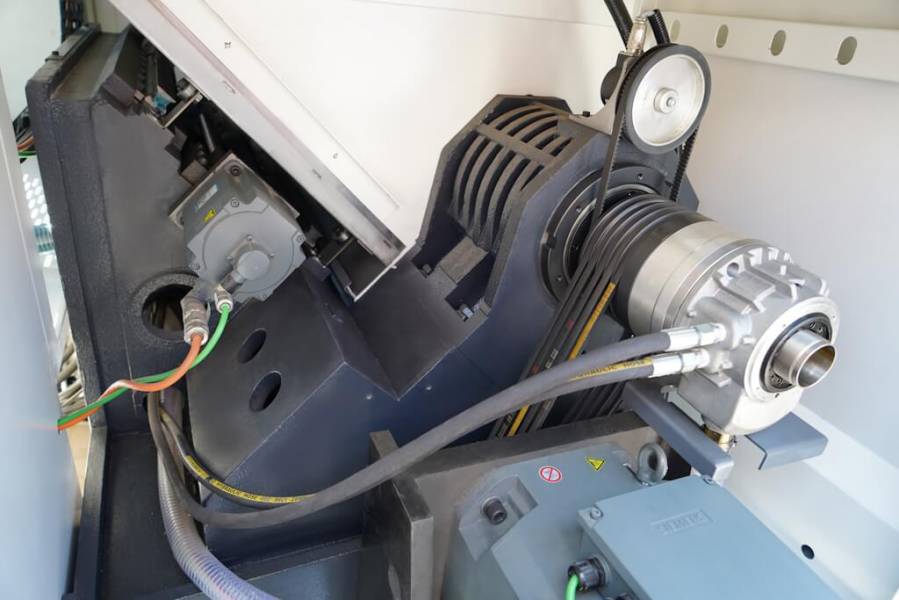

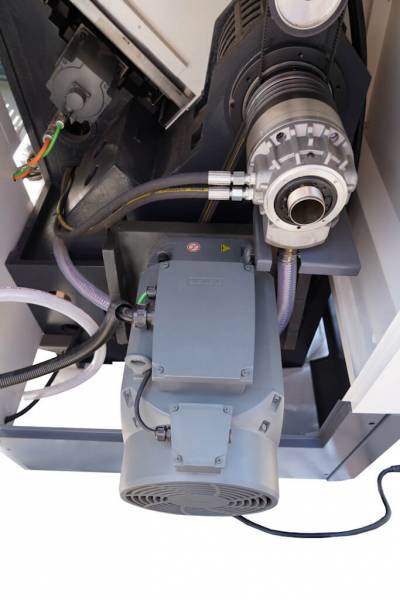

Станок оснащен частотным и надежным двигателем бренда Siemens мощностью 11 кВт. Вращение на шпиндель передается через клиновые ремни.

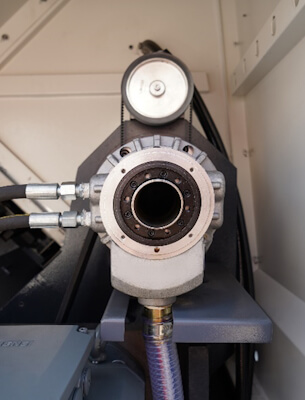

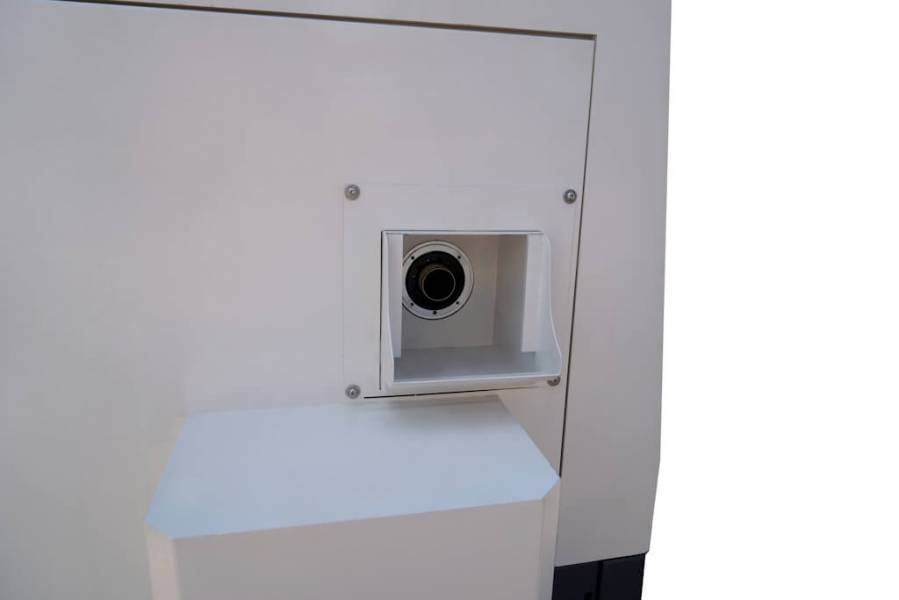

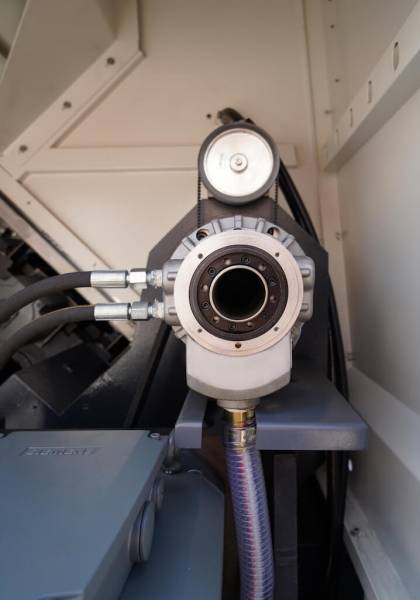

Диаметр сквозного отверстия шпинделя составляет 56 мм. В отверстие шпинделя также встроена система зажима гидравлического патрона с помощью тяговой трубки, диаметр отверстия тяговой трубки составляет 45 мм

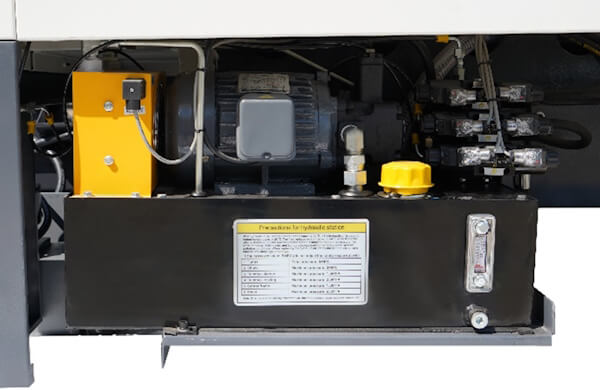

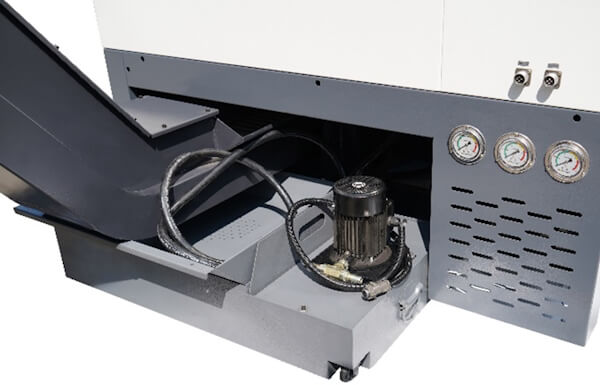

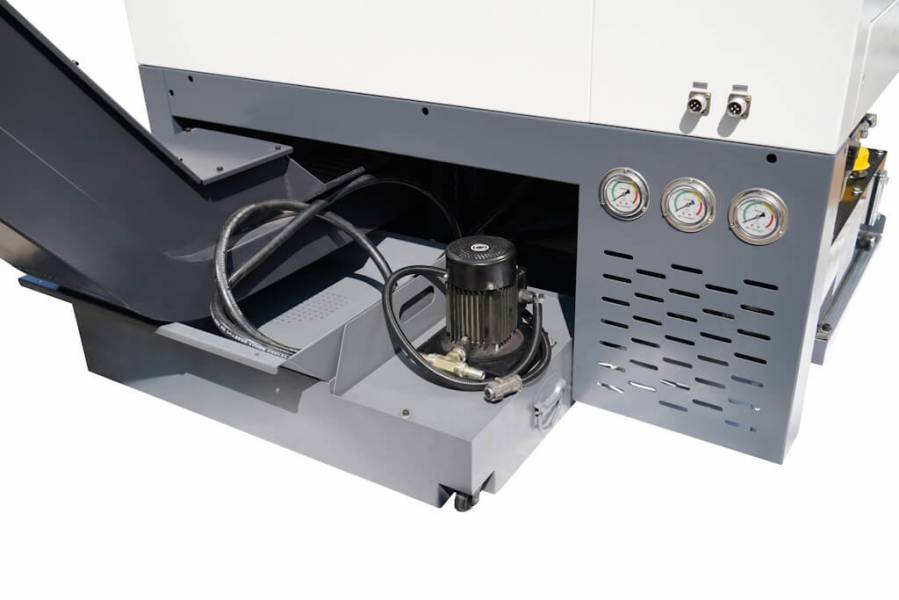

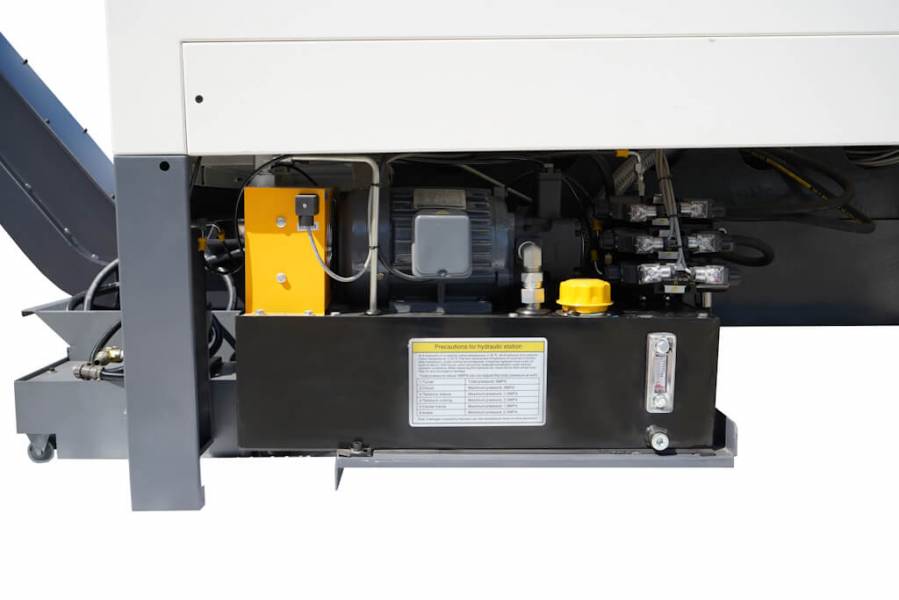

Гидростанция отвечает за работу основных узлов станка таких как гидравлический патрон и задняя бабка.

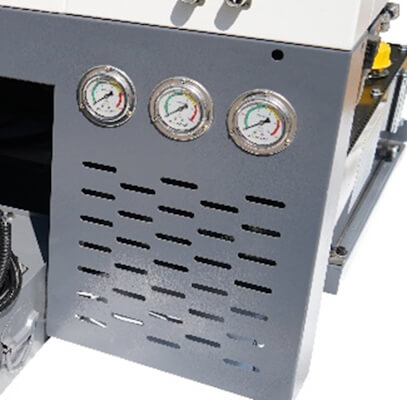

Показатели давления основных узлов станка отображаются на манометрах.

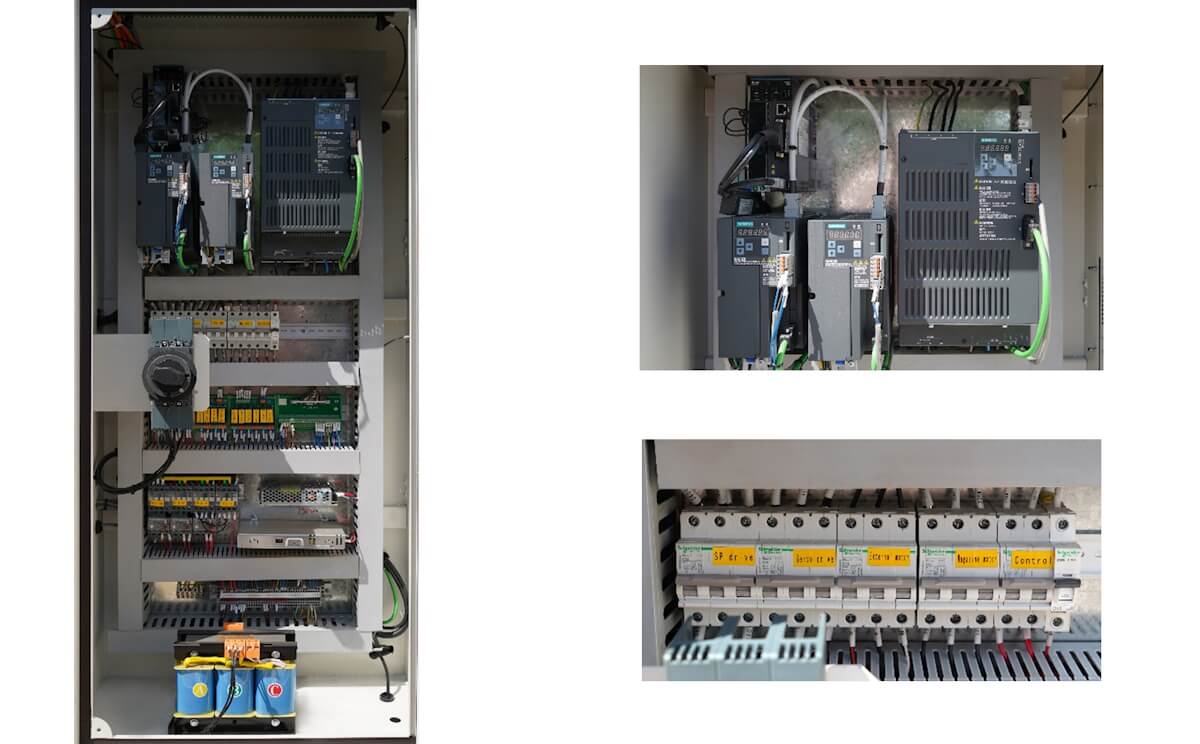

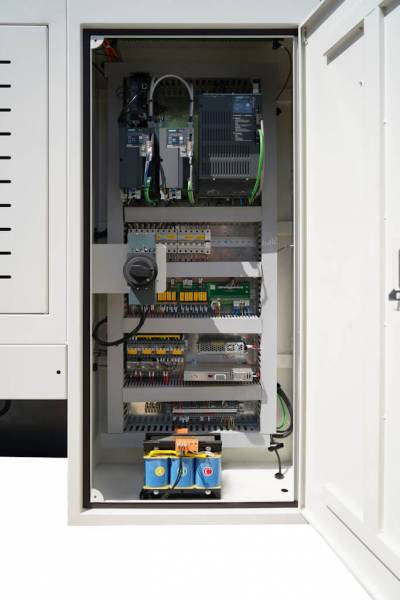

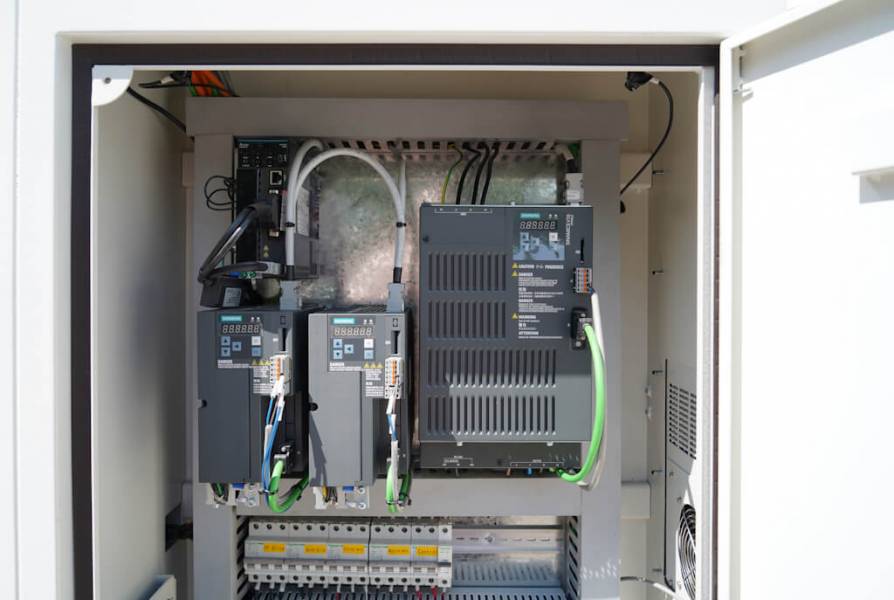

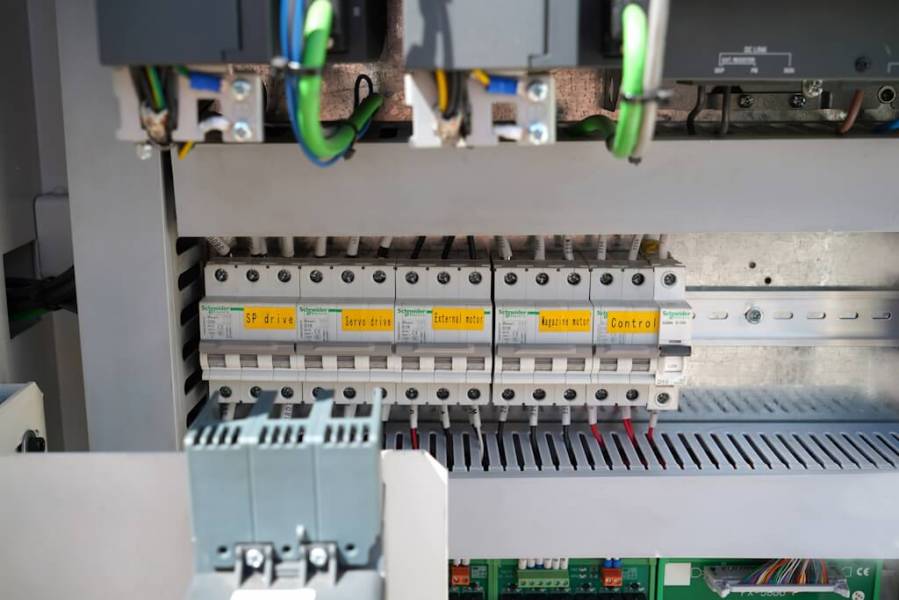

С тыльной стороны станка расположен электрошкаф. Сервоприводы и электрокомпоненты всемирно известных брендов Siemens и Schneider Electric обеспечивают надежную и бесперебойную работу оборудования.

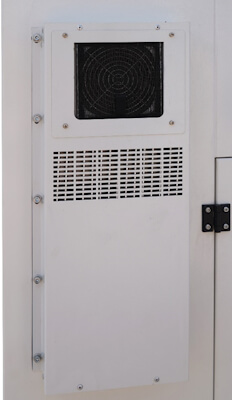

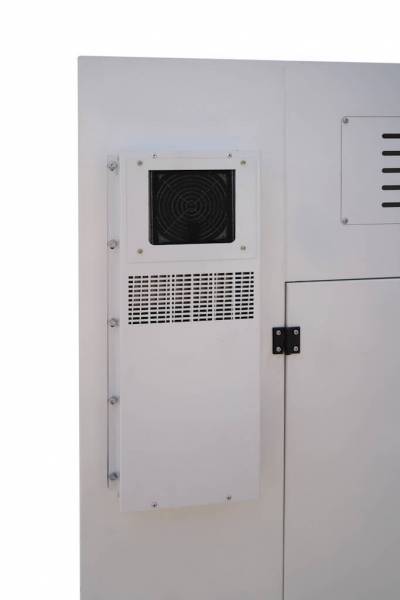

За охлаждение сервоприводов и электрокомпонентов отвечает кондиционер, смонтированный на электрошкаф.

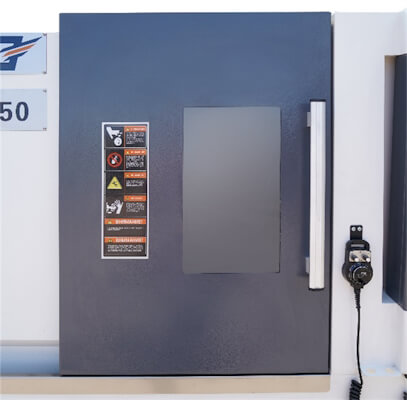

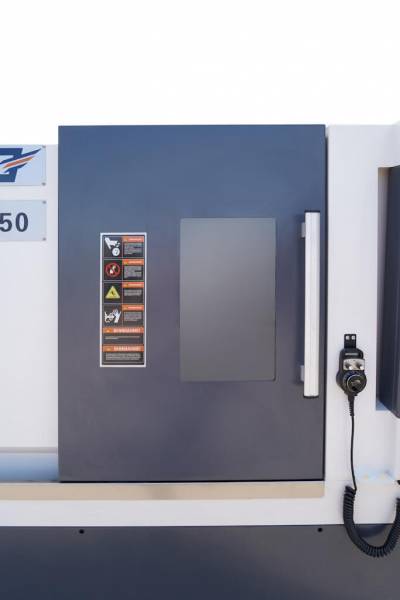

Станок оснащен защитой кабинетного типа, которая защищает оператора от попадания стружки и СОЖ.

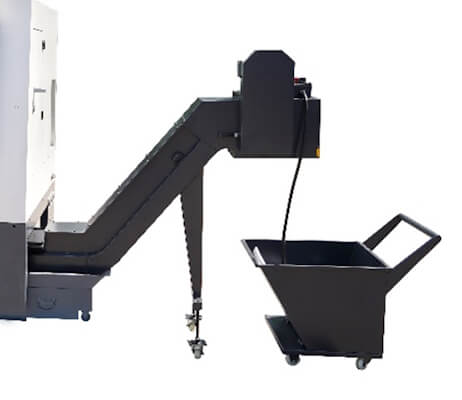

Внутри станка имеется транспортный конвейер для сбора стружки.
Стружка, очищенная от СОЖ попадает в специальную мобильную емкость.
Станция автоматической подачи СОЖ оснащена двигателем мощностью 0,45 кВт и резервуаром, которые располагаются под станком.

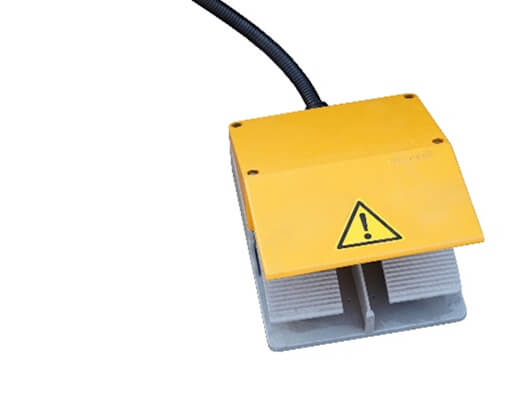

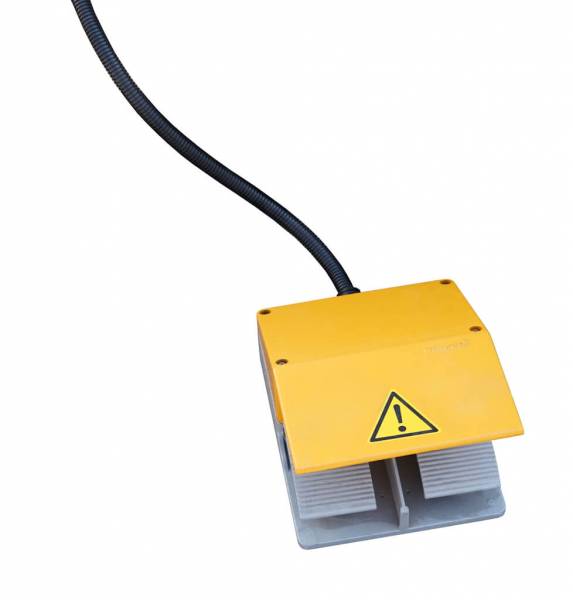

Управление гидравлическим патроном и перемещением пиноли задней бабки осуществляется при помощи переносной ножной педали.
Посадочные размеры для инструментального блока.
В стандартную комплектацию станка входят:
- ЧПУ SIEMENS 808D
- Подшипник шпинделя бренда NSK (Япония)
- Подшипник винта ШВП бренда NSK (Япония)
- Сервогидравлическая револьверная головка на 8 инструментов бренда XJG(Тайвань)
- Главный двигатель и сервопривода бренда SIEMENS
- Линейные направляющие бренда HIWIN / PMI (Тайвань)
- ШВП бренда HIWIN / PMI (Тайвань)
- Устройство автоматической смазки
- Гидравлическая станция
- Станция СОЖ
- Конвейер удаления стружки
- Гидравлический 3-х кулачковый патрон 200 мм
- Гидравлическая автоматическая задняя бабка
- Ящик для инструментов
- Руководство по эксплуатации на русском языке
Товар из разделов
Спасибо! Ваша заявка отправлена.
-
Кирилл Нестеров 12.02.2024 в 13:52Какие сервоприводы у данной модели?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Станок оснащен сервоприводами всемирно известного бренда Siemens. -
Ангелина 26.10.2023 в 18:06Как осуществляется перемещение суппорта?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта. -
Максим Кулибин 09.10.2022 в 15:59Какой патрон у станка?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! В своей стандартной комплектации станок имеет гидравлический 3-кулачковый патрон диаметром 200 мм. -
Евгений Выблов 21.03.2020 в 12:44Оснащен ли станок линейными направляющими?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Да, на станке установлены линейные направляющие бренда Hiwin.
-
