Токарный станок с ЧПУ Metal Master SNC 5275
Характеристики | SNC 5275 |
---|---|
Расстояние между центрами, мм | 750 |
Макс. диаметр обработки над станиной, мм | 520 |
Макс. диаметр обработки над суппортом, мм | 300 |
Скорость шпинделя,об. /мин. | 3500 |
Диаметр сквозного отверстия шпинделя, мм | 79 |
Диаметр сквозного отверстия тяговой трубки, мм | 65 |
Торец шпинделя | А2-6 |
Тип патрона | Гидравлический |
Диаметр 3-х кулачкового гидравлического патрона, мм | 250 |
Диаметр отверстия 3-х кулачкового гидравлического патрона, мм | 65 |
Перемещение по оси Х, мм | 250 |
Перемещение по оси Z, мм | 700 |
Ускоренные подачи X/Z, м./мин. | 20/24 |
Тип направляющих | Линейные |
Резцедержатель | Сервогидравлическая револьверная головка |
Количество инструментов | 12 |
Размер держателя инструмента, мм | 25x25 |
Размер инструментального блока с квадратным сечением, мм | 25x25 (2 шт.) |
Размер инструментального блока с круглым сечением, мм | ø40 (2 шт.) |
Задняя бабка | Гидравлическая |
Ход задней бабки, мм | 400 |
Ход пиноли задней бабки, мм | 100 |
Диаметр пиноли задней бабки, мм | 75 |
Конус пиноли задней бабки | МТ5 |
Мощность главного двигателя,кВт | 15 |
Мощность двигателя СОЖ, кВт | 0,37 |
Мощность двигателя гидравлической станции, кВт | 1,5 |
Крутящий момент серводвигателя X/Z, Нм | 10/10 |
Точность позиционирования X/Z, мм | 0,01 / 0,01 |
Точность повторного позиционирования X/Z, мм | 0,005/0,005 |
Габаритные размеры станка (ДхШхВ), мм | 2800х1750х1900 |
Габаритные размеры упаковки (ДхШхВ), мм | 2900х1850х2110 |
Вес нетто / брутто, кг | 5200 / 5400 |

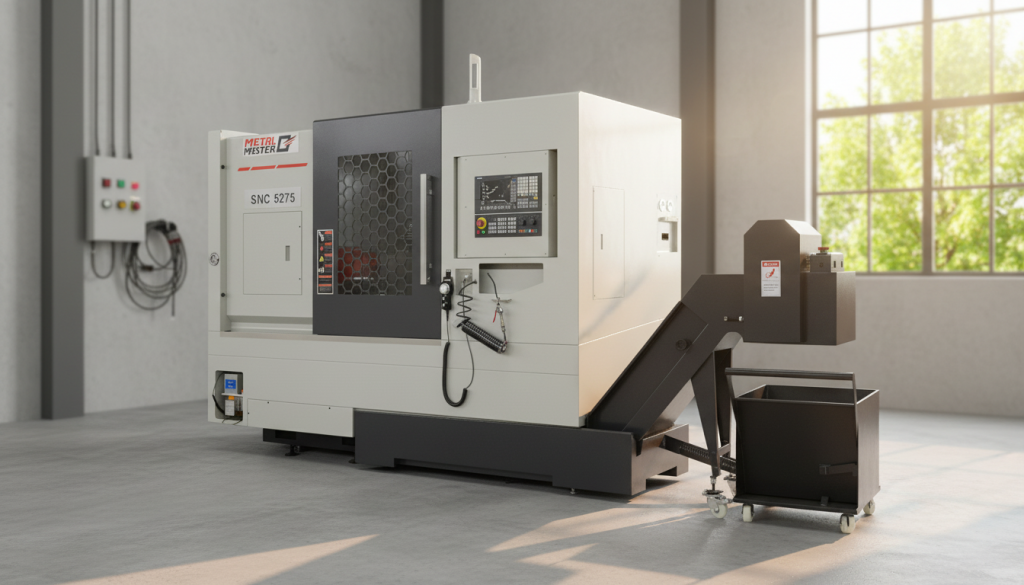

Описание токарного станка с чпу с наклонной станиной Metal Master SNC 5275

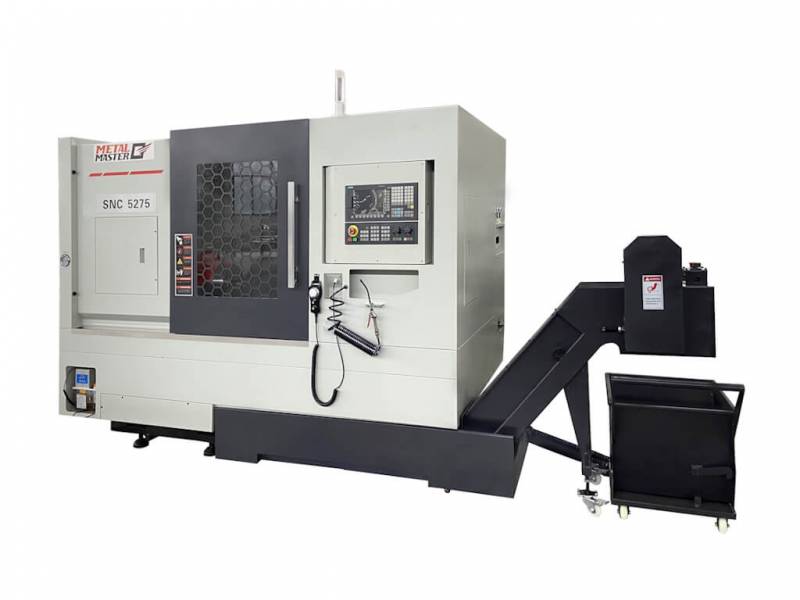

Metal Master SNC 5275 – это промышленный токарный станок с наклонной станиной и ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий SNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.
Особенности:
- Массивная литая наклонная станина из серого чугуна;
- Массивная чугунная тумба;
- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ Siemens 808D(Германия);
- Простота в программировании;
- Серводвигатели Siemens (Германия);
- Главный частотный двигатель Siemens (Германия);
- 12-ти позиционная револьверная головка для инструмента XJG (Тайвань);
- Гидравлический 3-х кулачковый патрон;
- Гидравлическая задняя бабка;
- ШВП бренда TBI(Тайвань)
- Линейные направляющие по осям X/Z бренда HTPM (Тайвань)
- Автоматическая централизованная система смазки;
- Диаметр обработки над станиной – 520 мм;
- Расстояние между центрами – 750 мм;

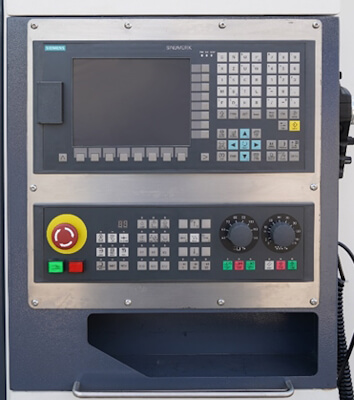

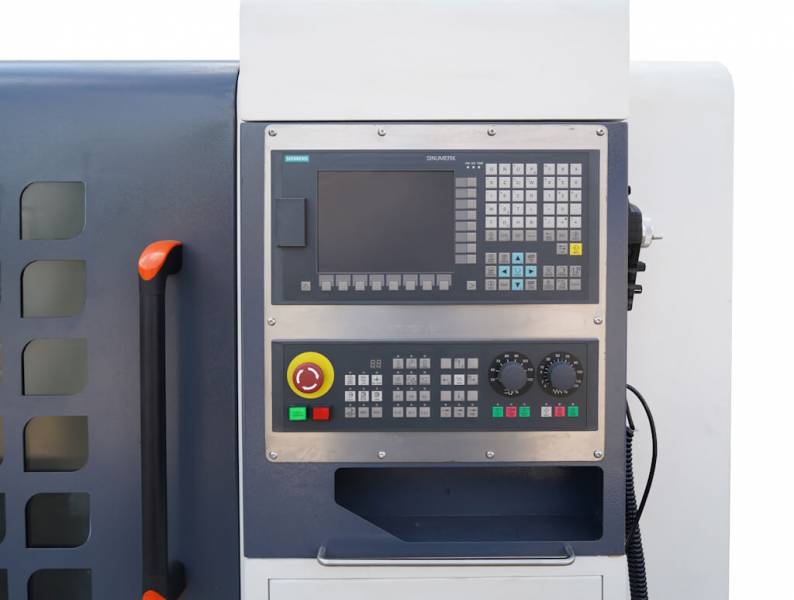

Токарный станок Metal Master SNC 5275 оснащен системой ЧПУ SIEMENS 808D, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной технологии является оптимальным выбором для станков данного класса.

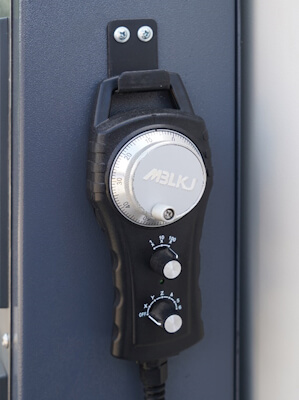

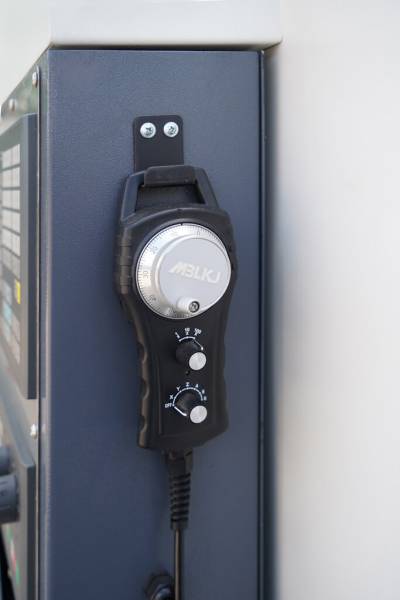

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.

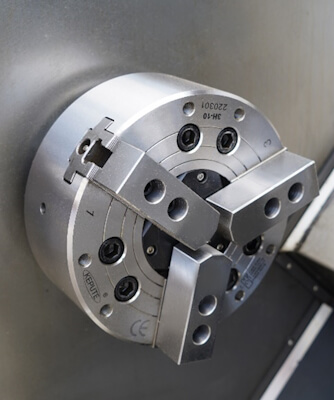

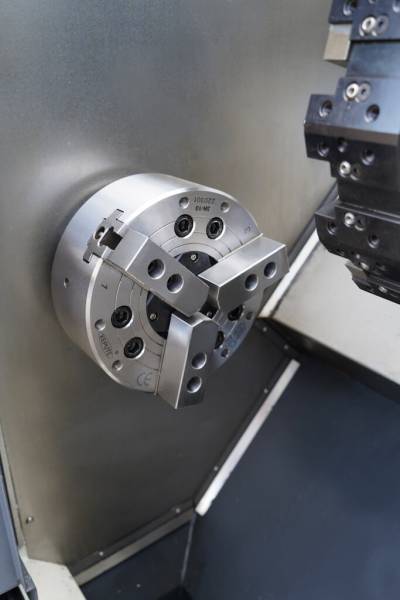

На станке установлен 3-кулачковый гидравлический патрон диаметром 250 мм.

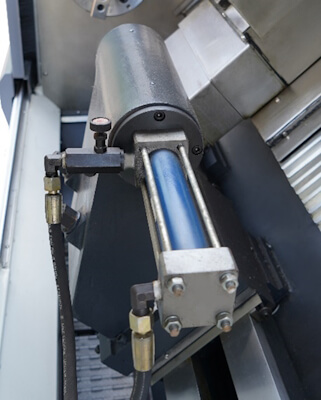

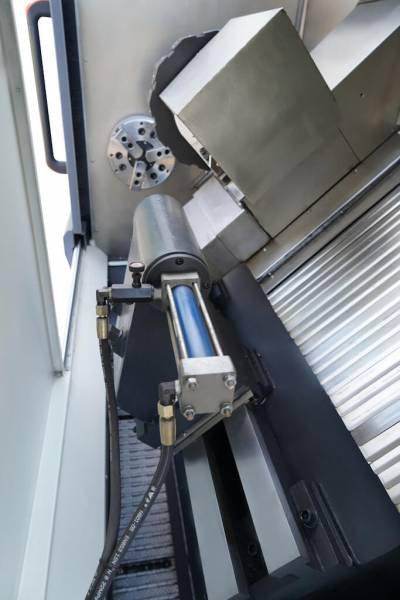

Задняя бабка станка оснащена гидравлической пинолью.

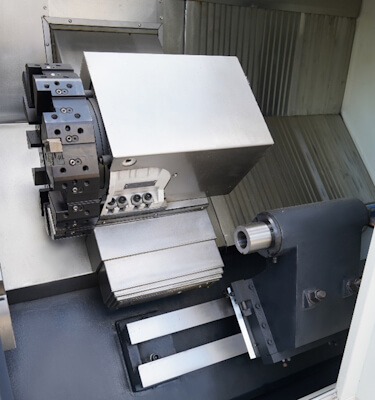

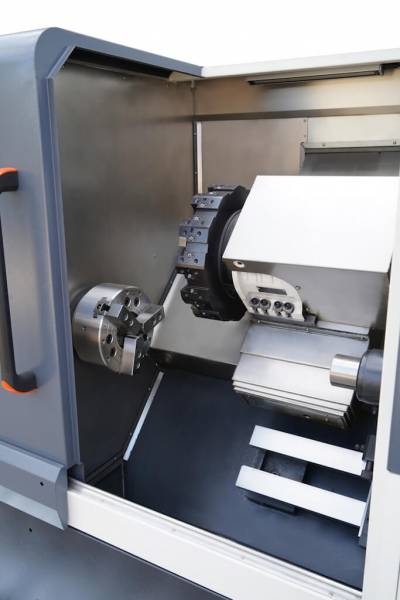

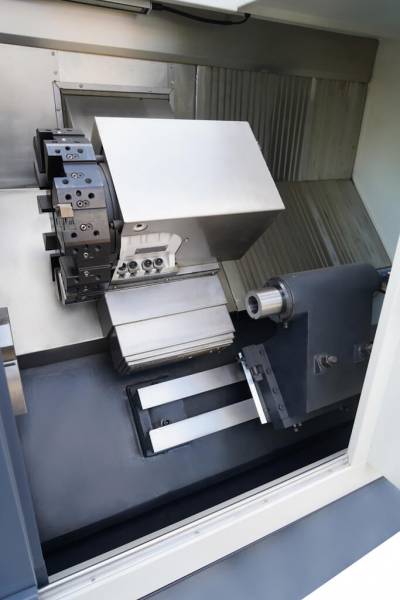

На станке установлена сервогидравлическая револьверная головка на 12 инструментов. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 25х25 мм (2 шт.) и для инструмента с хвостовиком круглого сечения диаметром 40 мм (2 шт.)

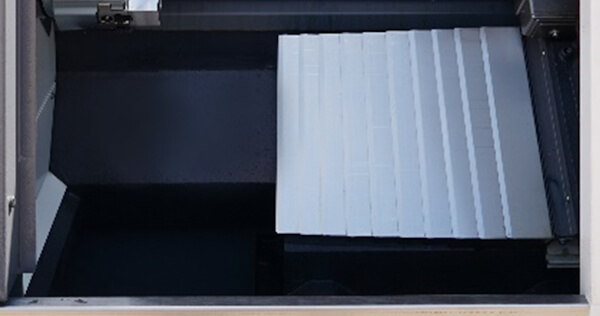

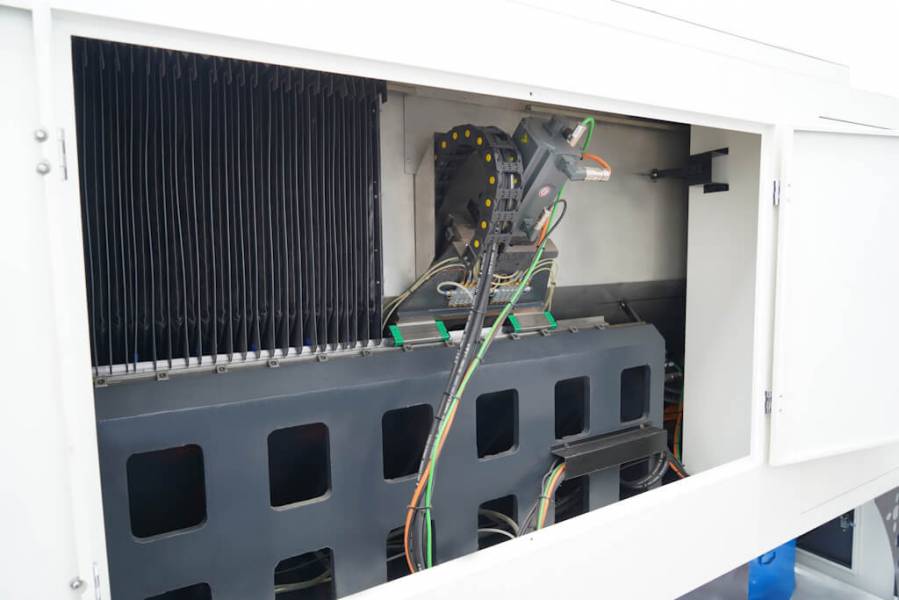

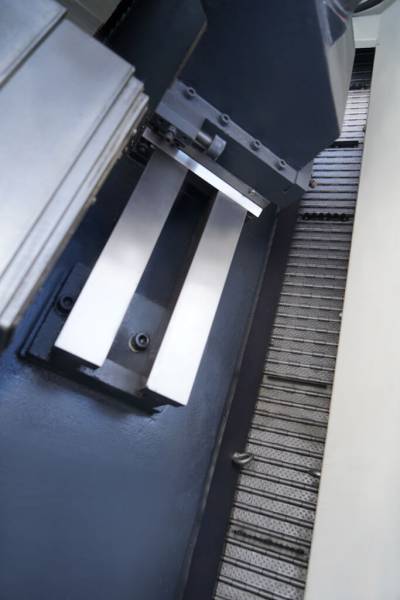

Все направляющие станка закрыты металлическими кожухами.

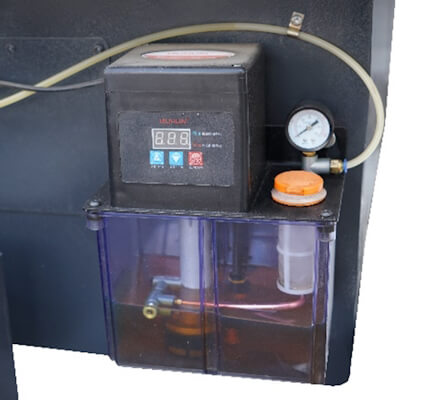

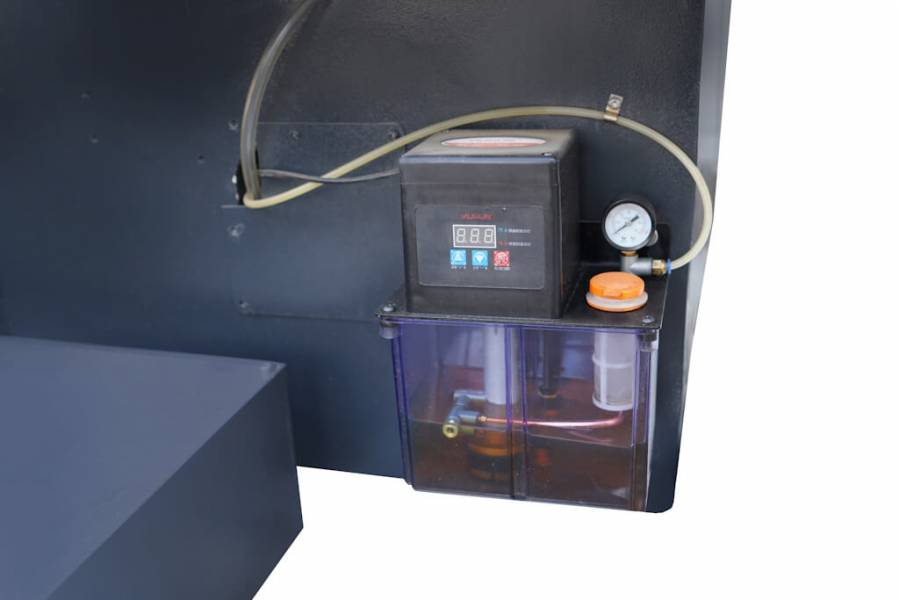

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка. Данный блок позволяет выставить периодичность частоты смазки.

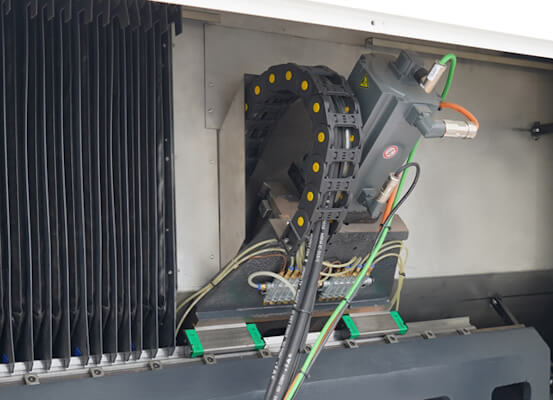

Станок оснащен сервоприводами всемирно известного бренда Siemens.

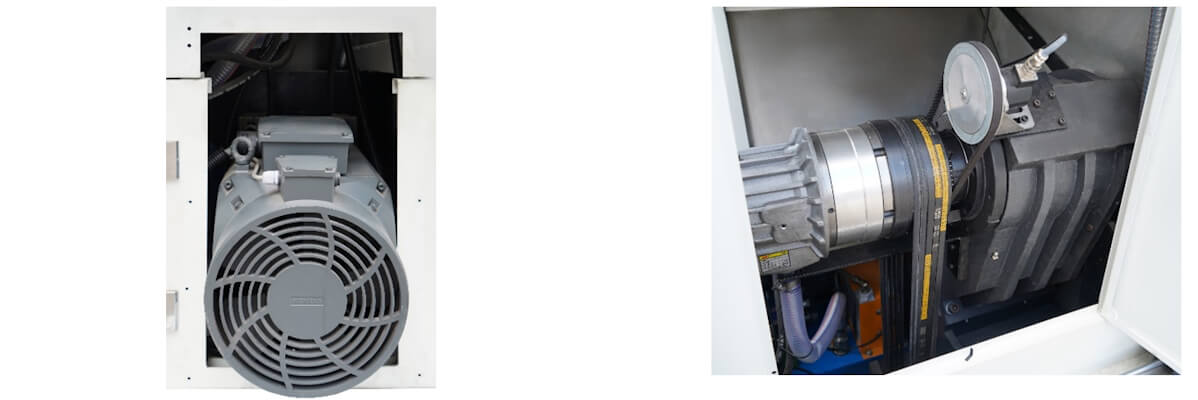

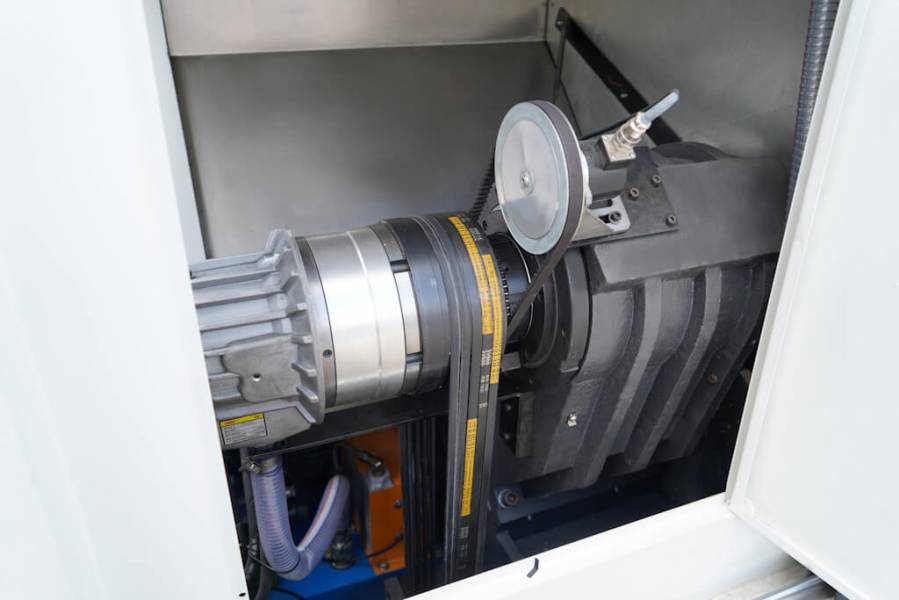

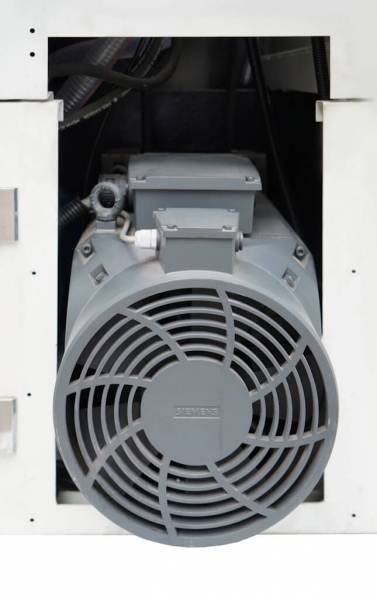

Станок оснащен частотным и надежным двигателем бренда Siemens мощностью 15 кВт. Вращение на шпиндель передается через клиновые ремни.

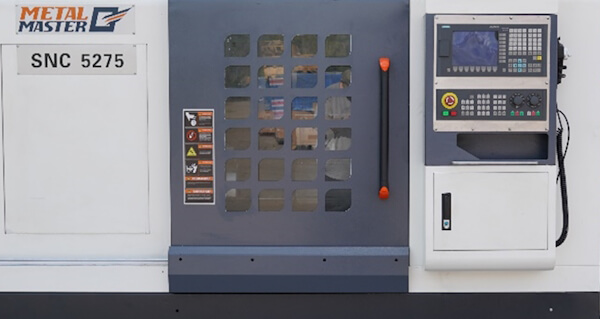

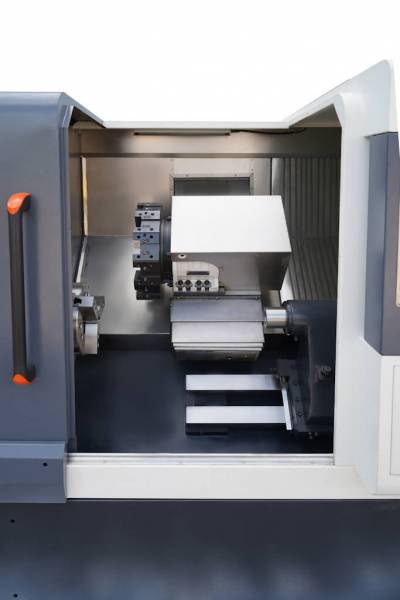

Станок оснащен защитой кабинетного типа, которая защищает оператора от попадания стружки и СОЖ.

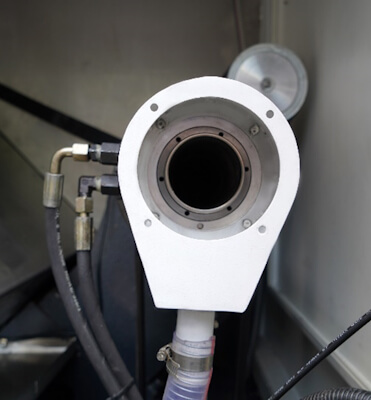

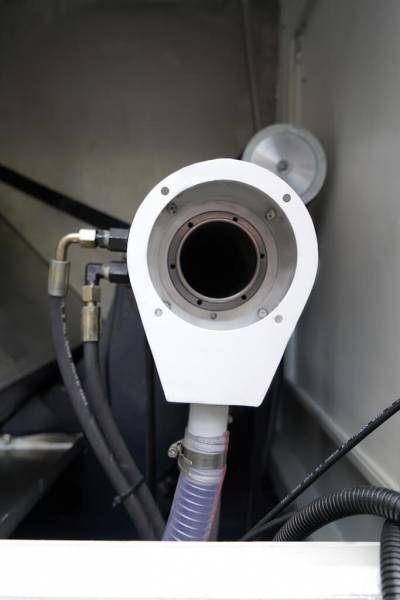

Диаметр сквозного отверстия шпинделя составляет 79 мм. В отверстие шпинделя также встроена система зажима гидравлического патрона с помощью тяговой трубки ,диаметр отверстия тяговой трубки составляет 65 мм

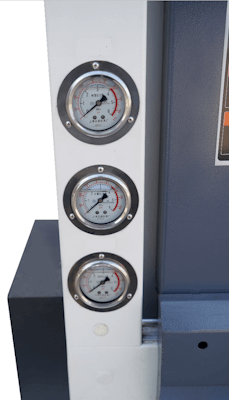

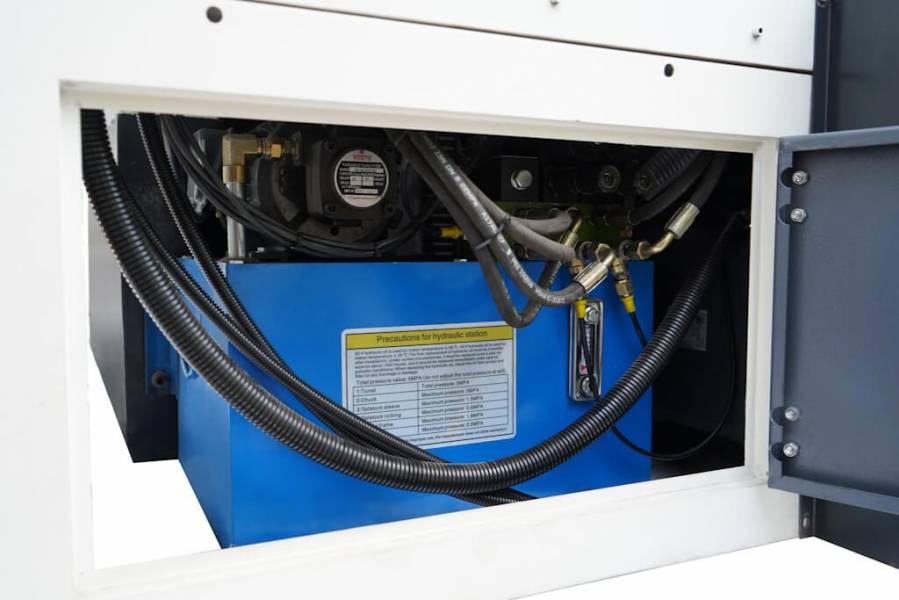

Гидростанция отвечает за работу основных узлов станка таких как гидравлический патрон и задняя бабка.

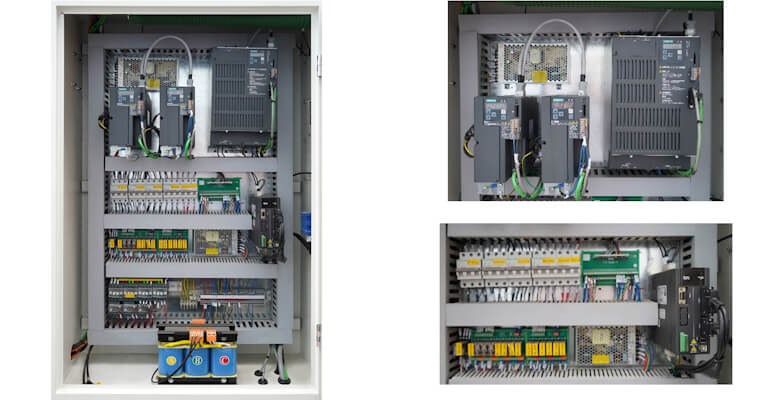

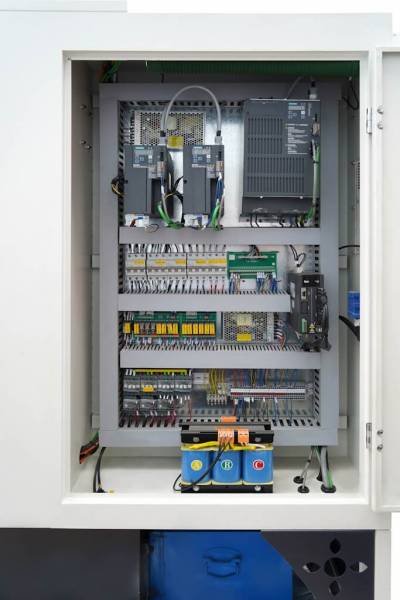

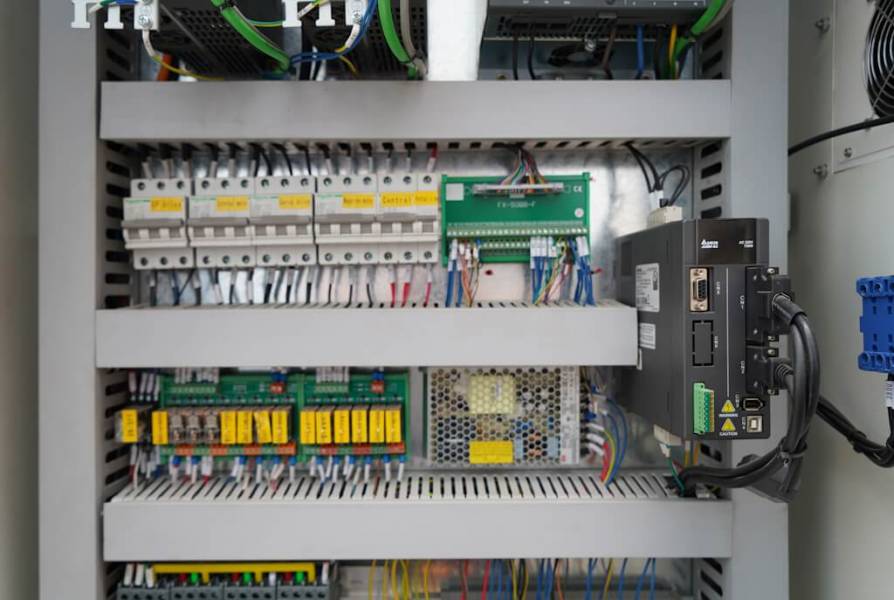

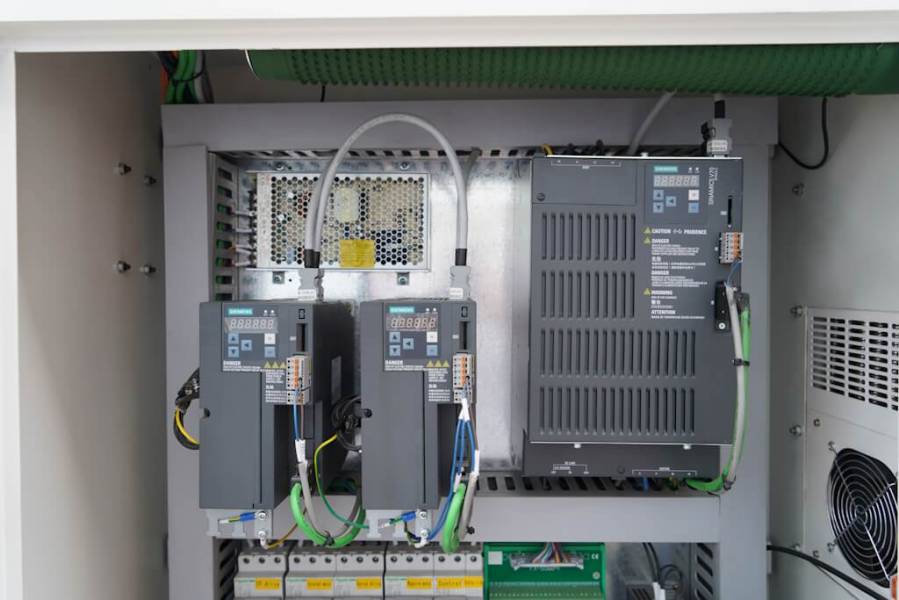

С тыльной стороны станка расположен электрошкаф. Сервоприводы и электрокомпоненты всемирно известных брендов Siemens и Schneider Electric обеспечивают надежную и бесперебойную работу оборудования.

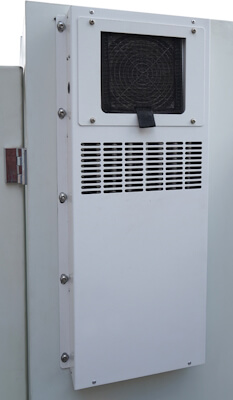

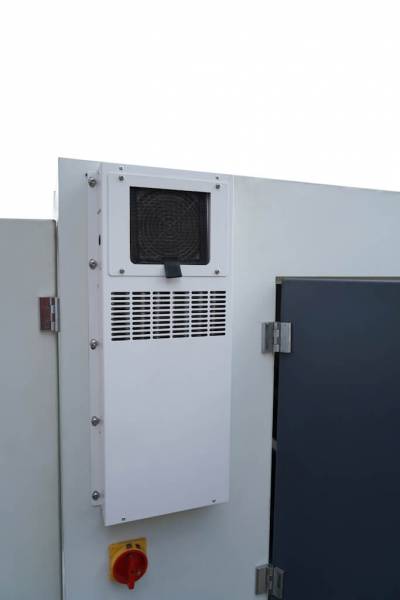

За охлаждение сервоприводов и электрокомпонентов отвечает кондиционер смонтированный на электрошкаф.

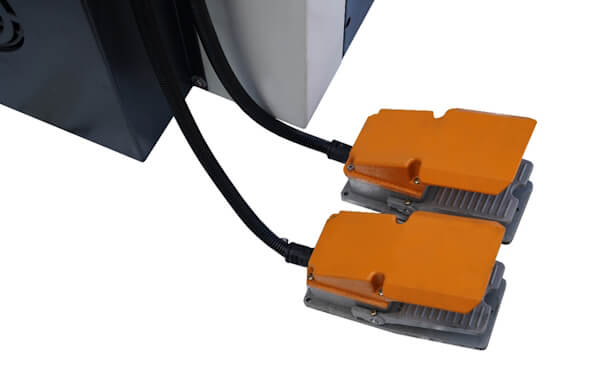

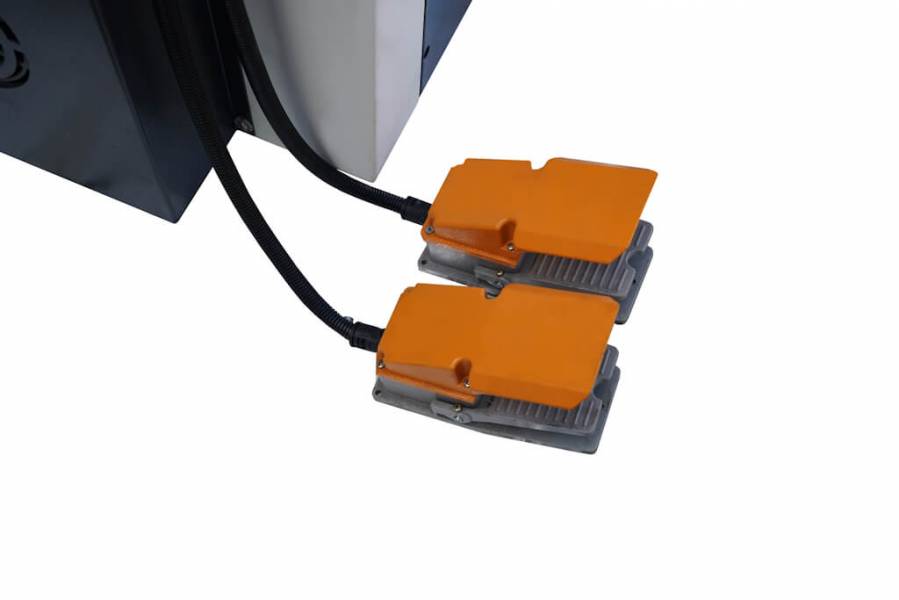

Управление гидравлическим патроном и перемещением пиноли задней бабки осуществляется при помощи двух переносных ножных педалей.

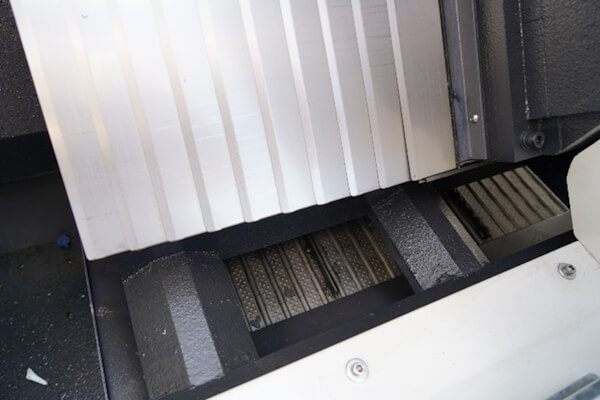

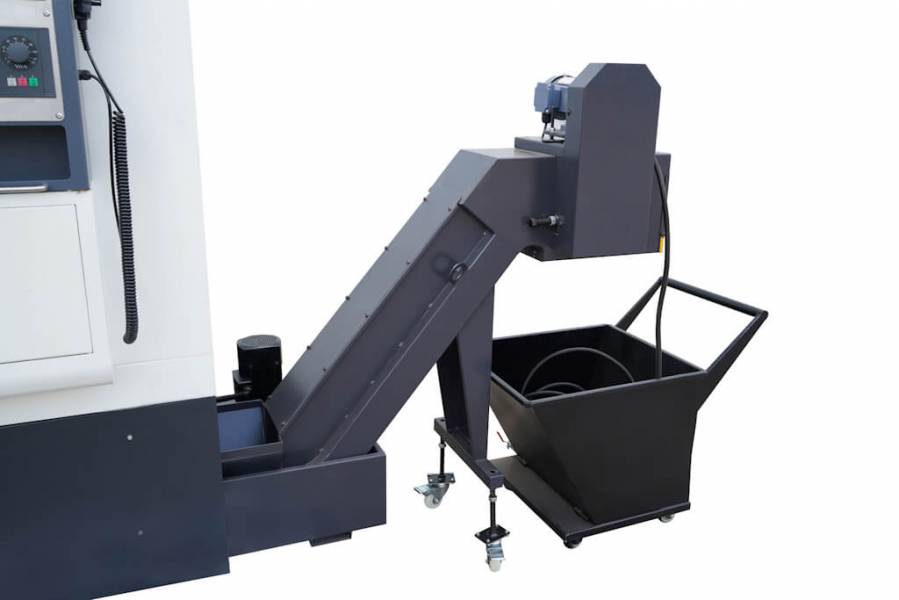

Внутри станка имеется транспортный конвейер для стружки.
Стружка, очищенная от СОЖ попадает в специальную мобильную емкость.

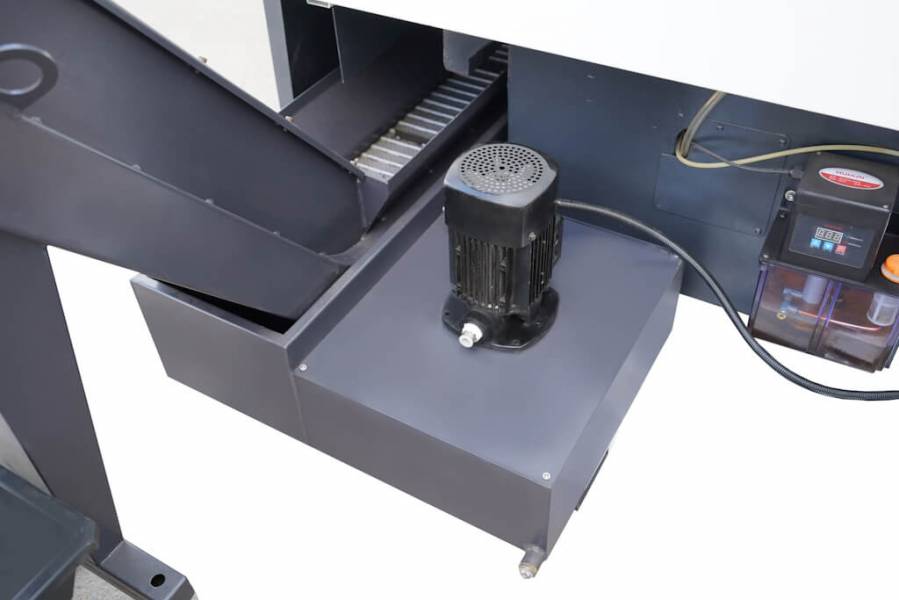

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,37 кВт и резервуар, которые располагаются под станком.

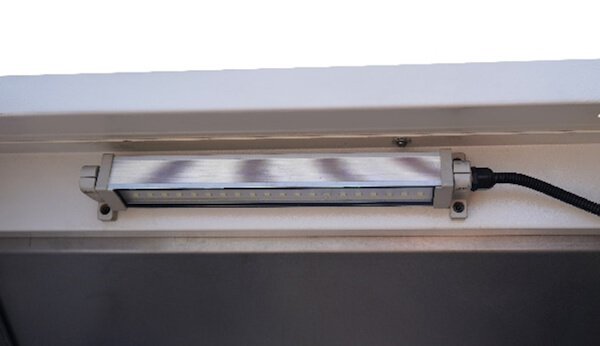

Станок оснащен светодиодным светильником местного освещения.
В стандартную комплектацию станка входят:
- ЧПУ SIEMENS 808D
- Подшипник шпинделя бренда NSK (Япония)
- Подшипник винта ШВП бренда NSK (Япония)
- Сервогидравлическая револьверная головка на 12 инструментов бренда XJG(Тайвань)
- Главный двигатель и сервопривода бренда SIEMENS
- Направляющие бренда HTPM (Тайвань)
- ШВП бренда TBI (Тайвань)
- Устройство автоматической смазки
- Гидравлическая станция
- Станция СОЖ
- Конвейер удаления стружки
- Гидравлический 3-х кулачковый патрон 250 мм
- Гидравлическая автоматическая задняя бабка
- Ящик для инструментов
- Руководство по эксплуатации на русском языке
-
