Станок токарный с ЧПУ MetalMaster XNC 36100 FM6
| Модель | XNC 36100 FM6 |
|---|---|
| Расстояние между центрами, мм | 1000 |
| Макс. диаметр обработки над станиной, мм | 360 |
| Макс. диаметр обработки над поперечными салазками, мм | 200 |
| Ширина станины, мм | 360 |
| Диапазоны скоростей шпинделя, об/мин | 10 – 2000 |
| Диаметр сквозного отверстия шпинделя, мм | 52 |
| Торец шпинделя | А2-6 |
| Конус шпинделя | MT6 |
| Тип патрона | Ручной |
| Диаметр патрона, мм | 200 |
| Диаметр отверстия 3-х кулачкового патрона, мм | 50 |
| Перемещение по оси Х, мм | 320 |
| Перемещение по оси Z, мм | 1000 |
| Ускоренные подачи X/Z, м/мин | 6-8 |
| Резцедержатель | Электрический, револьверный |
| Количество инструментов | 6 |
| Размер держателя инструмента, мм | 20×20 |
| Размер инструментального блока с квадратным сечением, мм | 20×20 (1 шт.) |
| Размер инструментального блока с круглым сечением, мм | Ø22 (2 шт.) |
| Задняя бабка | Ручная |
| Ход пиноли задней бабки, мм | 185 |
| Конус пиноли задней бабки | МТ4 |
| Мощность главного двигателя, кВт | 5,5 |
| Тип двигателя | Частотный |
| Размер винта X/Z | 20/40 |
| Класс точности X/Z | P3/P4 |
| Точность позиционирования по осям X/Z, мм | 0,015/0,015 |
| Повторяемость по осям X/Z, мм | 0,01/0,01 |
| Мощность двигателя СОЖ, кВт | 0,12 |
| Система ЧПУ | Fanuc Oi |
| Габаритные размеры станка (Д×Ш×В), мм | 2510×1610×1800 |
| Габаритные размеры станка в упаковке (Д×Ш×В), мм | 2650×1700×2000 |
| Масса нетто/брутто, кг | 1350 / 1550 |

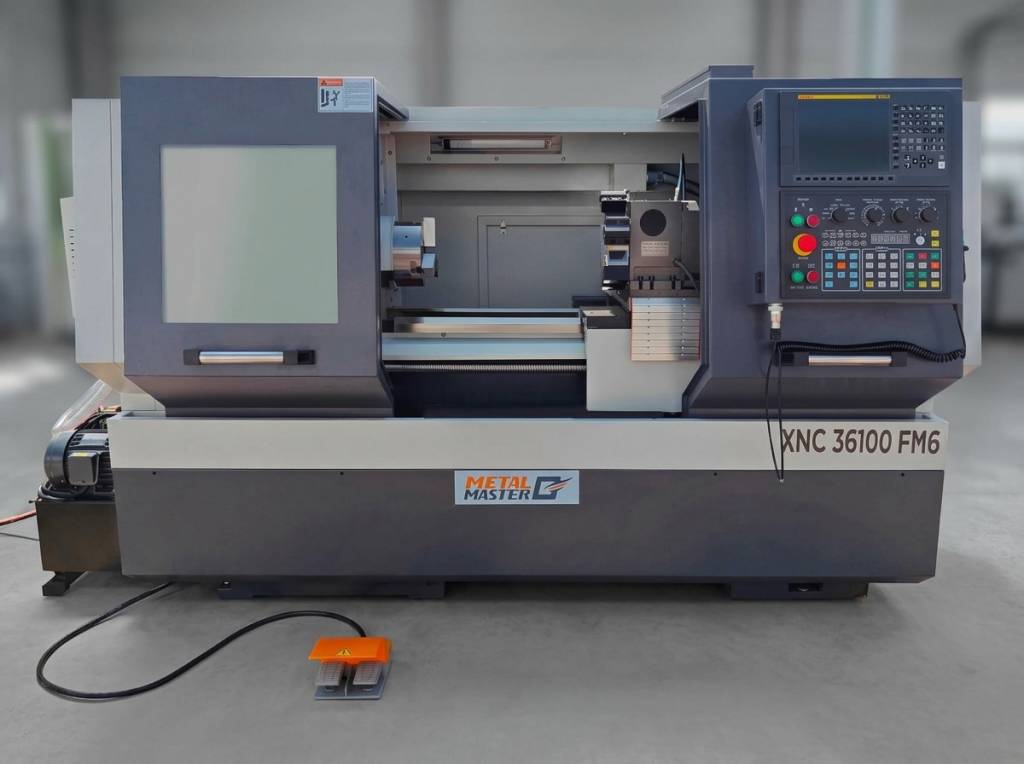

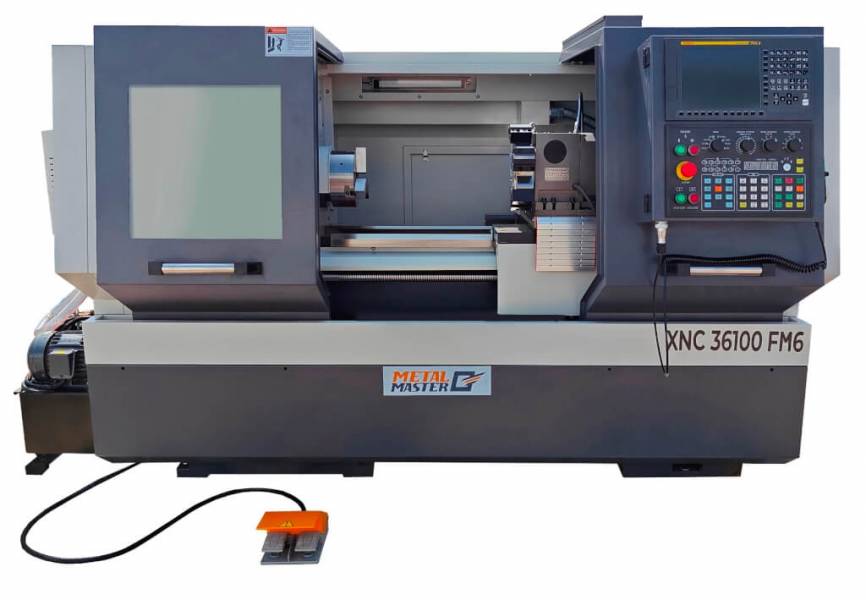

Metal Master XNC 36100 FM6 – это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.
Особенности:

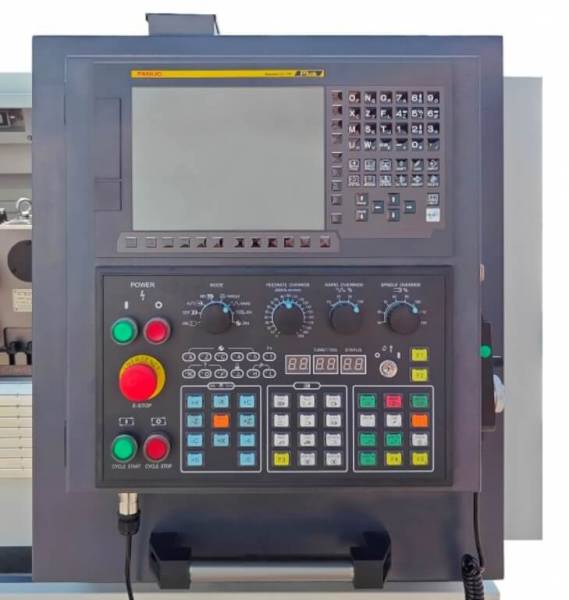

Токарный станок оснащен системой ЧПУ Fanuc Oi, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной обработки является оптимальным выбором для станков данного класса.

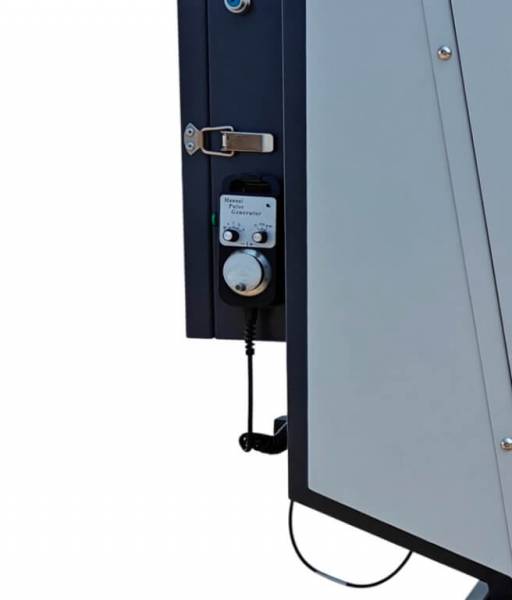

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.
Мощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. Станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.
Направляющие станины прошли закалку током высокой частоты. Ширина станины составляет 360 мм.

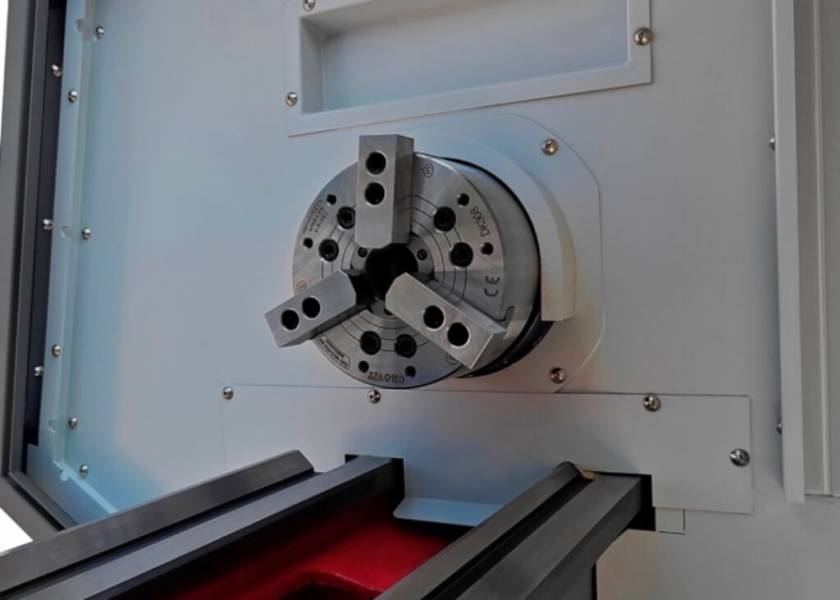

На станке установлен 3-х кулачковый патрон диаметром 200 мм.

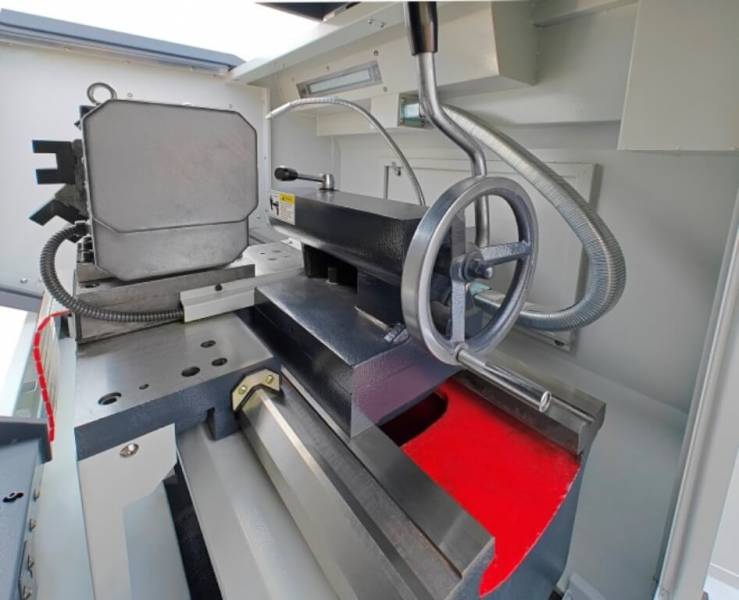

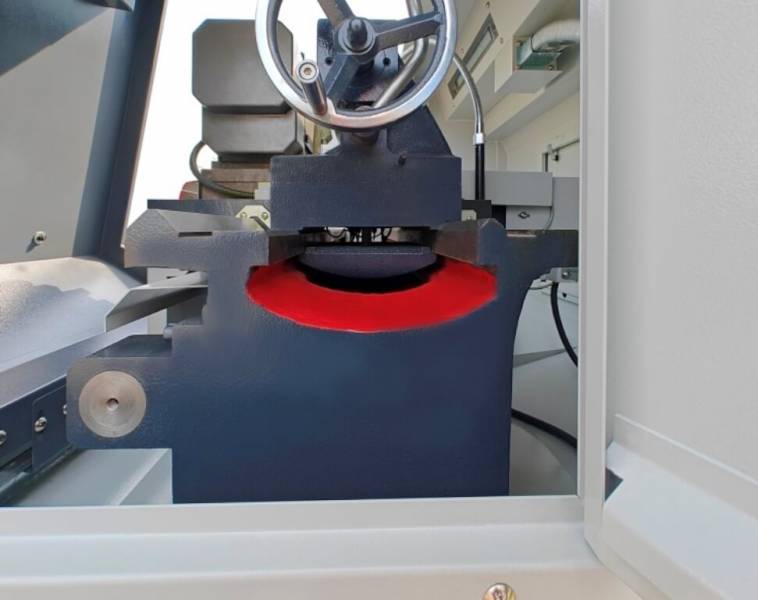

Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. Перемещение задней бабки осуществляется вручную.

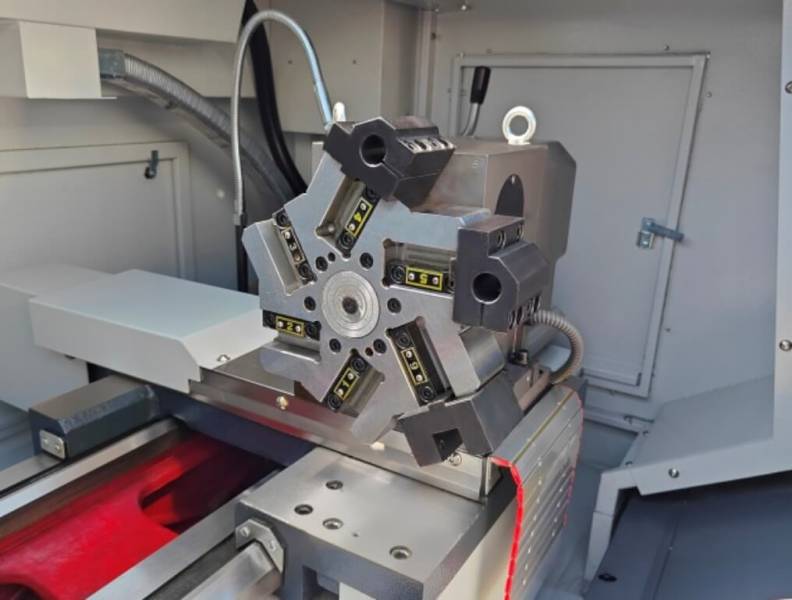

Суппорт оснащен 6-ти позиционной револьверной головкой. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 20×20 мм и для инструмента с хвостовиком круглого сечения диаметром 22 мм.

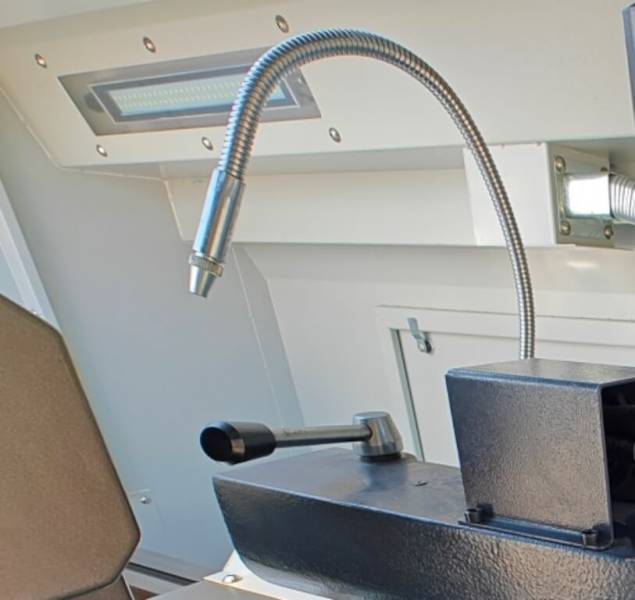

Для уменьшения трения между деталями и защиты инструментов от коррозии и перегрева в зону резания подается СОЖ.

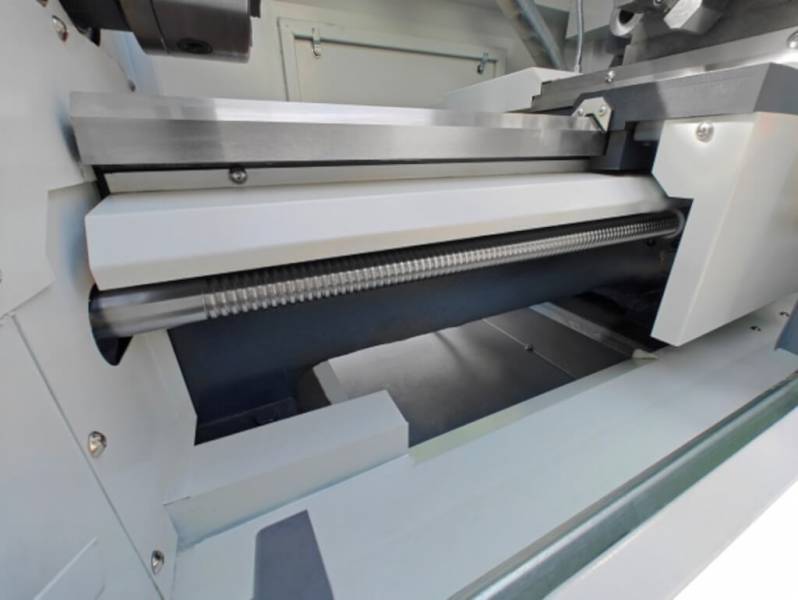

Суппорт перемещается при помощи ШВП в поперечном и продольном направлении. Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.

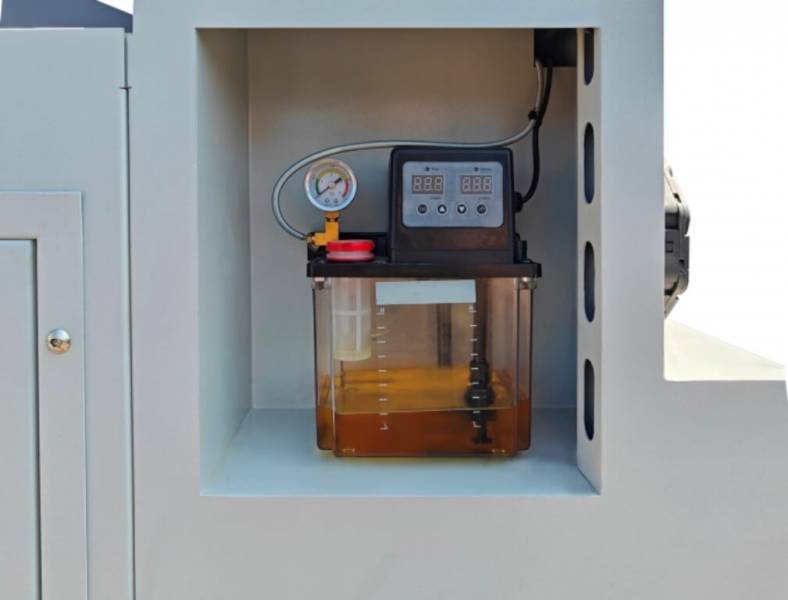

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.

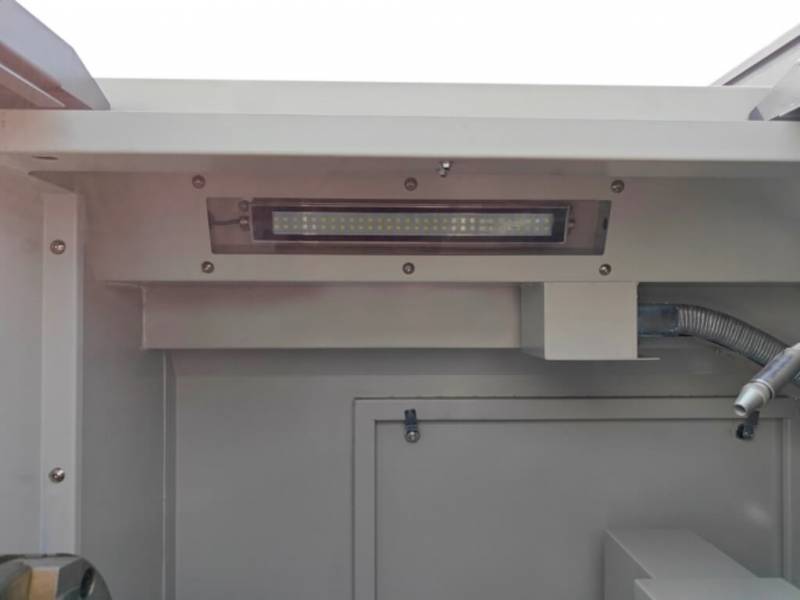

Станок оборудован светодиодной лампой местного освещения.
Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,12 кВт и резервуар, которые располагаются под станком.

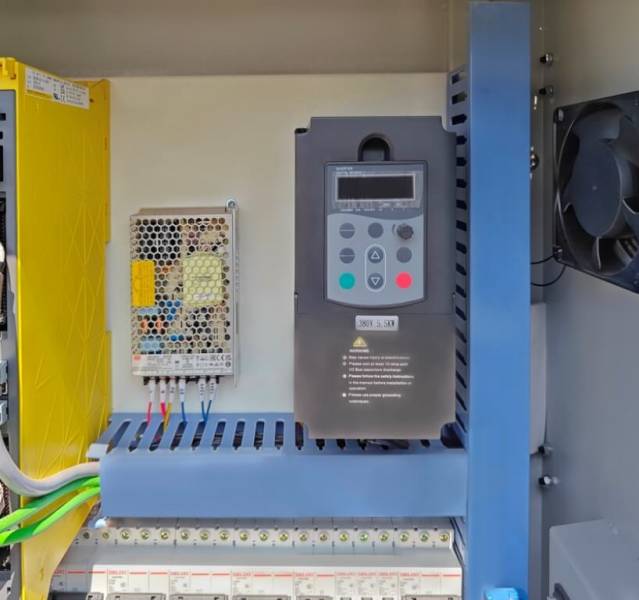

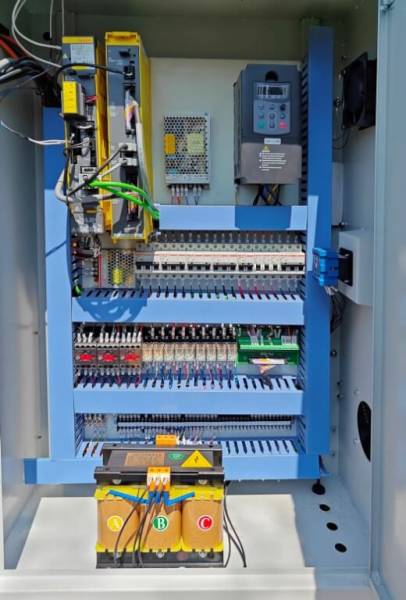

С тыльной стороны станка расположен электрошкаф. Сервоприводы бренда Fanuc, качественные электрокомпоненты, а также частотный преобразователь обеспечивают надежную и бесперебойную работу оборудования. Дверца электрошкафа оснащена концевым выключателем.

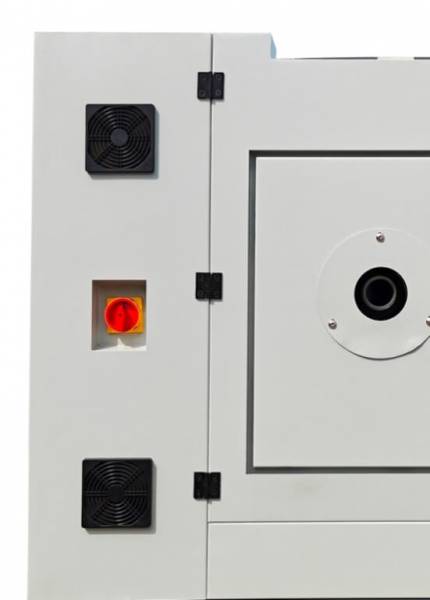

На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.

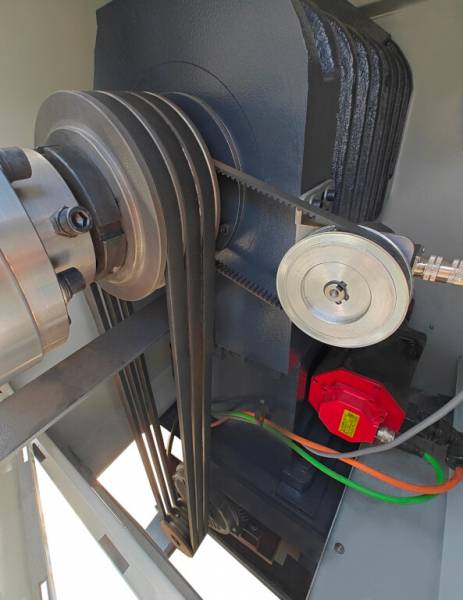

Станок оснащен частотным и надежным двигателем мощностью 5,5 кВт. Вращение на шпиндель передается через клиновые ремни.

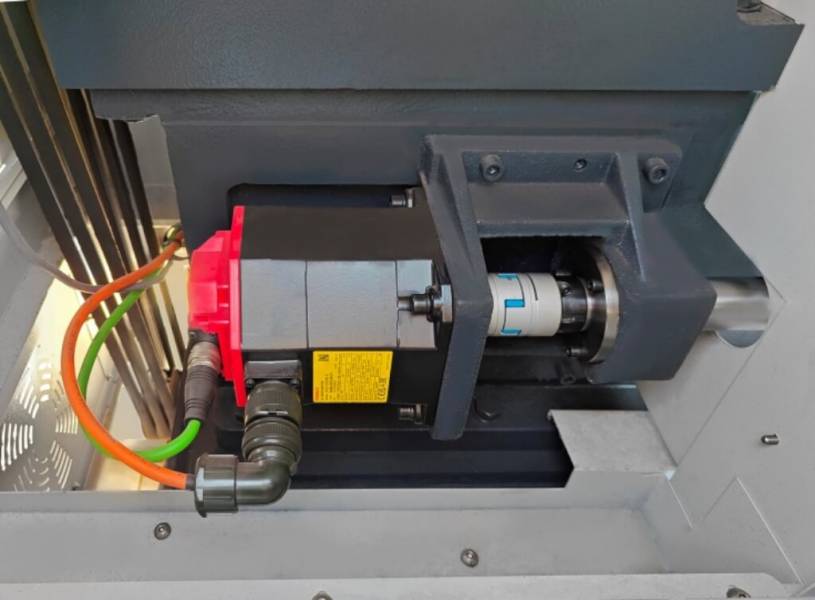

За перемещение суппорта по осям X/Z отвечают сервоприводы бренда Fanuc.
В ЗИП входит рожковый ключ, набор шестигранников, отвертки, ключ для снятия гидравлического патрона, опоры, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.
Посадочные размеры для инструментального блока с квадратным и круглым сечением.
В стандартную комплектацию станка входят:
Мы вышлем Вам инструкцию!
Игорь
Игорь
Где пройти обучения для работы на таком станке. Сколько по времени надо готовить специалиста?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день. Мы подобное обучение не проводим. Рекомендуем обратиться в учебный центр или колледж. Подготовка до самостоятельной работы — 3–6 месяцев, до наладчика — от 6–12 месяцев. Спасибо
Василий
Василий
Пусконаладку делаете? Входит в стоимость?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Да, такую услугу предоставляем, оплачивается отдельно.
Кирилл
Кирилл
Чем Fanuc лучше других систем ЧПУ?
Александр Куликов
Технический директор
ООО «МеталМастер»
Приветствую! Это мировой стандарт - надёжная, распространённая, лёгкая в обучении, с большим выбором специалистов по обслуживанию.
Игнат
Игнат
Станок весит 1350 кг – это нормально для таких габаритов или будет 'плясать' при работе?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Литая чугунная станина гасит вибрации. Для сравнения: аналоги часто легче на 200-300 кг, а тут массивность даёт устойчивость. 'Плясать' не будет, даже на высоких оборотах. Но фундамент желателен – как для любого промышленного оборудования.
