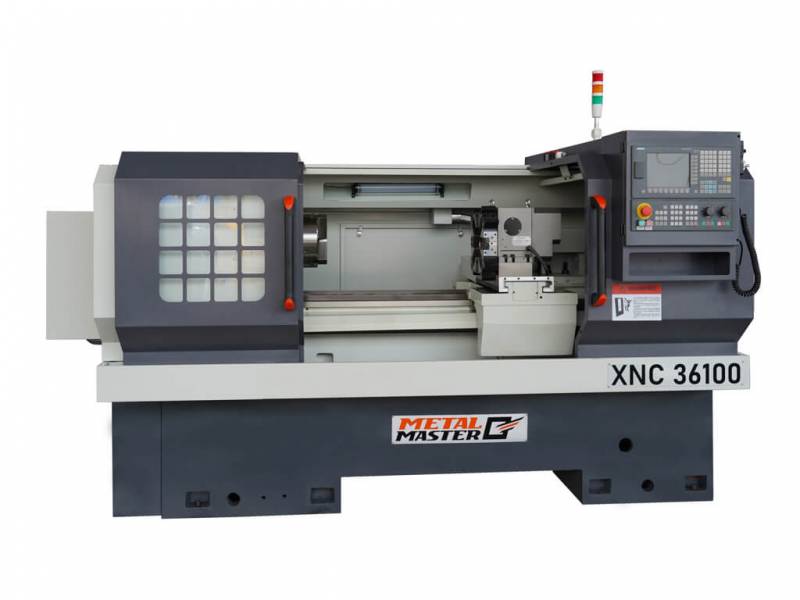

Токарный станок с ЧПУ с горизонтальной станиной Metal Master XNC 36100

Сегодня этот товар купили 3 человека
Сейчас этот товар смотрят 5 человек
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • sale
Токарные станки с ЧПУ, Metal Master XNC 36100
2 396 320 руб.
2 636 020 руб.
В наличии
Нашли дешевле?
Доставка по РФ
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal Master XNC 36100
  • Токарные станки с ЧПУ, Metal MasterXNC 36100
  • Токарные станки с ЧПУ, Metal MasterXNC 36100
Технические характеристики
ХарактеристикиXNC36100
Расстояние между центрами, мм1 000
Макс. диаметр обработки над станиной, мм360
Макс. диаметр обработки над поперечными салазками, мм210
Ширина станины, мм330
Диапазоны скоростей шпинделя,об/мин50 – 2500
Диаметр сквозного отверстия шпинделя, мм66
Диаметр сквозного отверстия тяговой трубки, мм52
Торец шпинделяА2-6
Конус шпинделяМТ-6
Тип патронаГидравлический
Диаметр патрона, мм200
Диаметр отверстия 3х кулачкового патрона, мм50
Перемещение по оси Х, мм250
Перемещение по оси Z, мм1 000
Ускоренные подачи X/Z, м/мин6-8
РезцедержательЭлектрический револьверный
Количество инструментов6
Размер держателя инструмента, мм20х20
Размер инструментального блока с квадратным сечением, мм20x20 (1 шт.)
Размер инструментального блока с круглым сечением, ммø22 (2 шт.)
Задняя бабкаГидравлическая
Ход пиноли задней бабки, мм120
Конус пиноли задней бабкиМТ4
Мощность главного двигателя,кВт5,5
Тип двигателяЧастотный
Размер винта X/Z2004/4006
Класс точности X/ZP5
Точность позиционирования X/Z, мм0,016/0,025
Повторяемость X/Z, мм0,007/0,01
Мощность двигателя СОЖ, кВт0,18
Система ЧПУSiemens 808DA
Габаритные размеры станка (ДхШхВ), мм2465х1308x1610
Габаритные размеры станка в упаковке (ДхШхВ), мм3020х1470х2030
Вес нетто/брутто, кг1720/2020
Видеообзор
Видеообзор станка
Описание

Описание станка Токарный станок с ЧПУ с горизонтальной станиной Metal Master XNC 36100

Metal Master XNC 36100 – это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.

Особенности:

  • Массивная литая станина из серого чугуна;
  • Массивная чугунная тумба;
  • Защита кабинетного типа от брызг и стружки;
  • Система ЧПУ Siemens 808DA;
  • Простота в программировании;
  • Серводвигатели Siemens;
  • 6-ти позиционная револьверная головка для инструмента;
  • Гидравлический 3-х кулачковый патрон;
  • Гидравлическая задняя бабка;
  • ШВП по осям X/Z класса точности P5;
  • Закаленные направляющие ТВЧ;
  • Автоматическая централизованная система смазки;
  • Диаметр обработки над станиной – 360 мм;
  • Расстояние между центрами – 1000 мм;
  • Надежный частотный двигатель.

Metal Master XNC

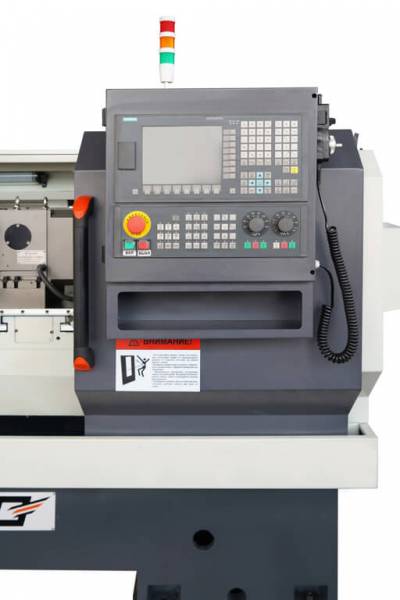

Токарный станок Metal Master XNC 36100 оснащен системой ЧПУ SINUMERIK 808DA, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной обработки является оптимальным выбором для станков данного класса.

Metal Master XNC

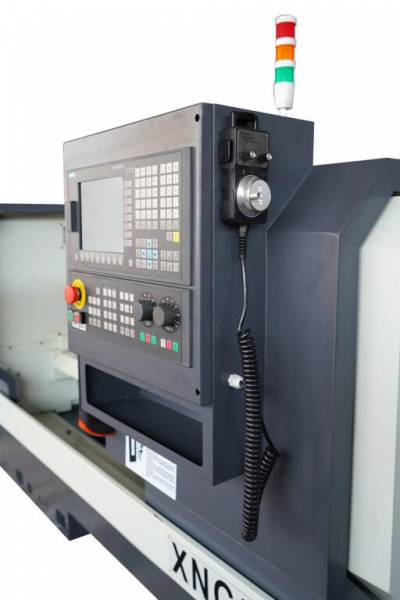

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.

Metal Master XNC

Мощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. Станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.

Metal Master XNC

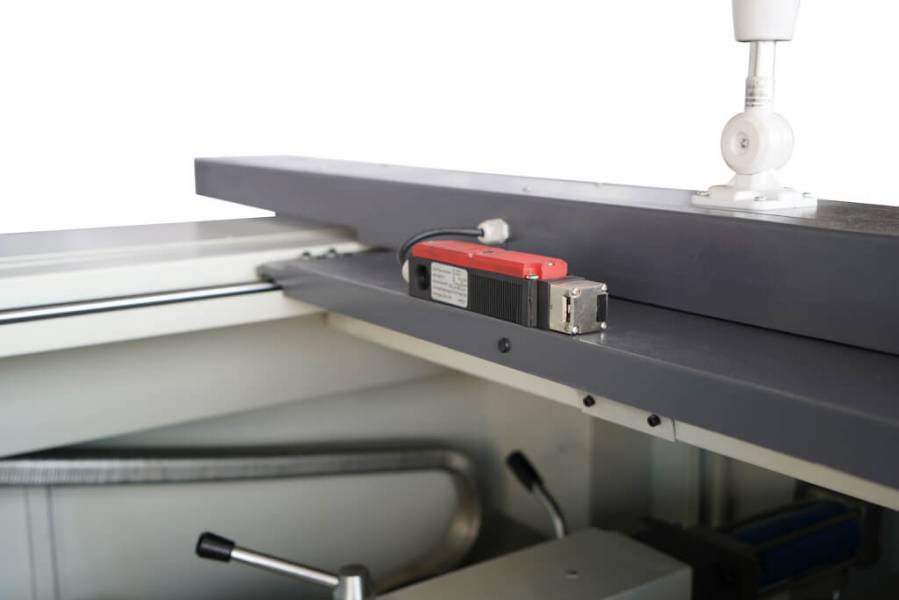

Защитные дверцы станка оснащены концевым выключателем.

Metal Master XNC

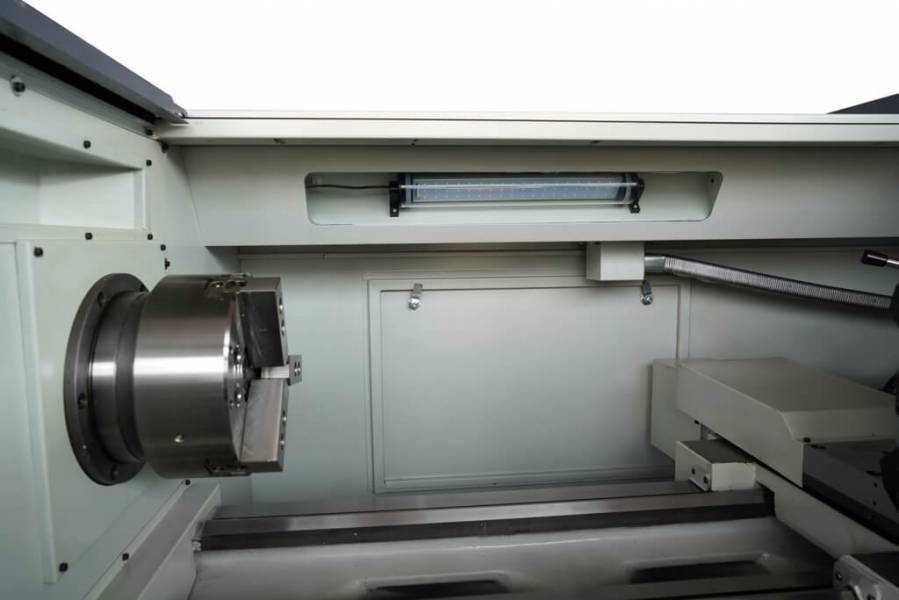

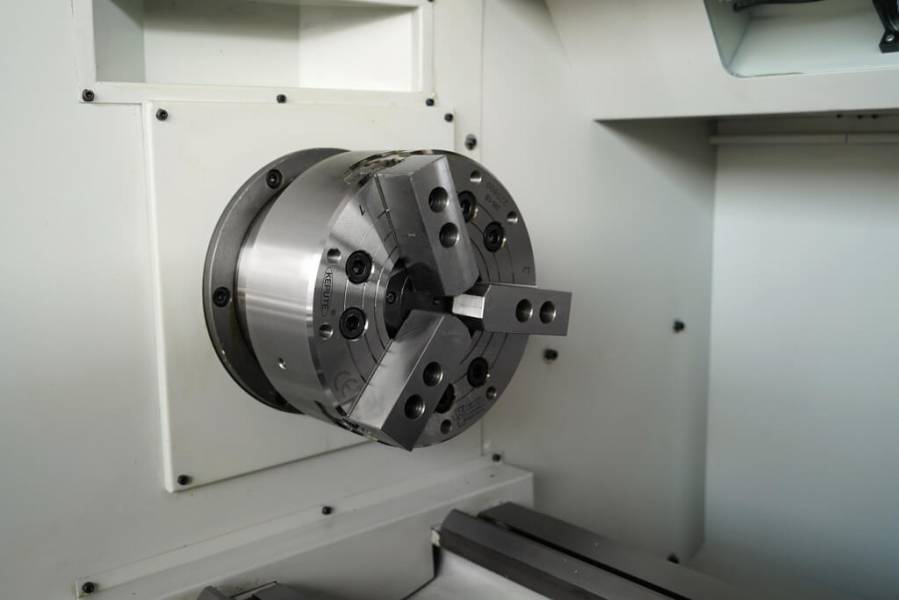

На станке установлен 3-кулачковый гидравлический патрон диаметром 200 мм.

Metal Master XNC

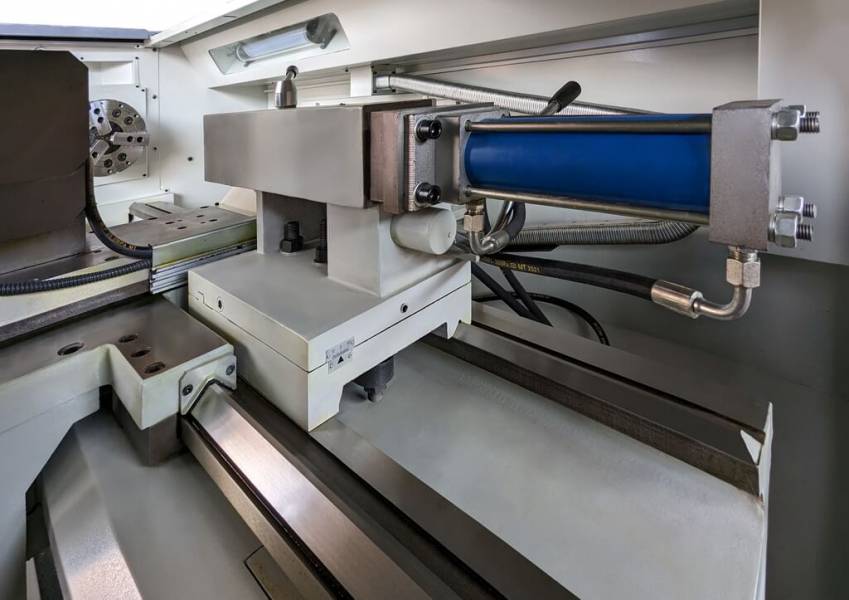

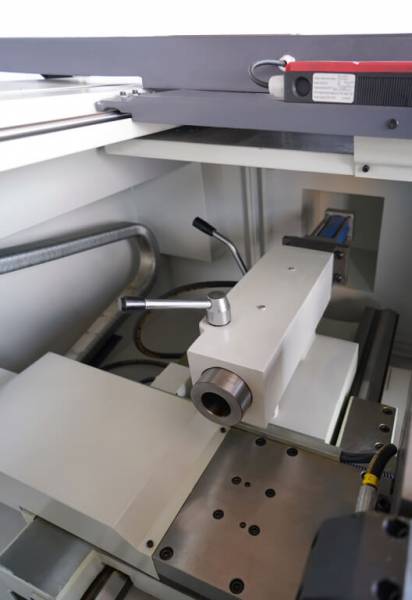

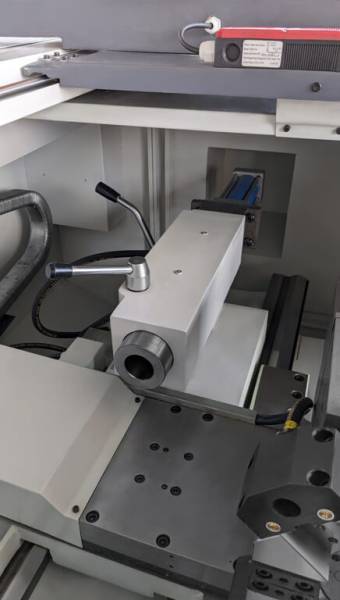

На задней бабке установлен гидроцилиндр, отвечающий за перемещение пиноли.

Metal Master XNC

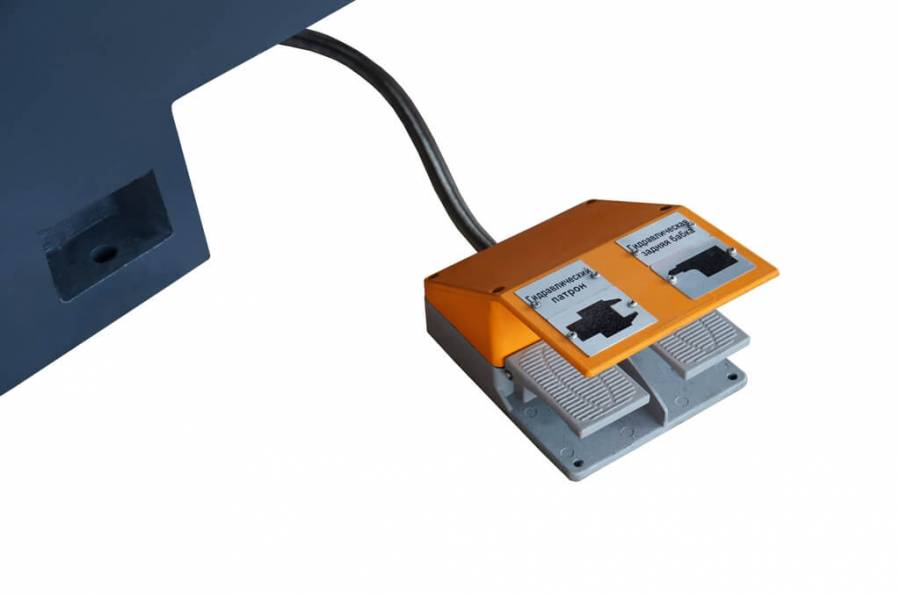

Управление гидравлическим патроном и перемещением пиноли задней бабки осуществляется при помощи переносной ножной педали.

Metal Master XNC

Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. Перемещение задней бабки осуществляется вручную.

Metal Master XNC

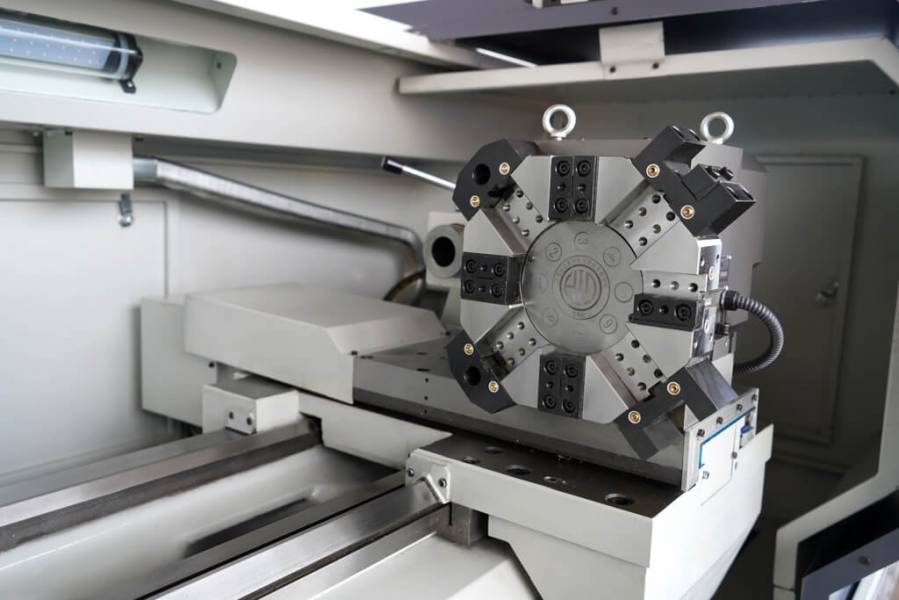

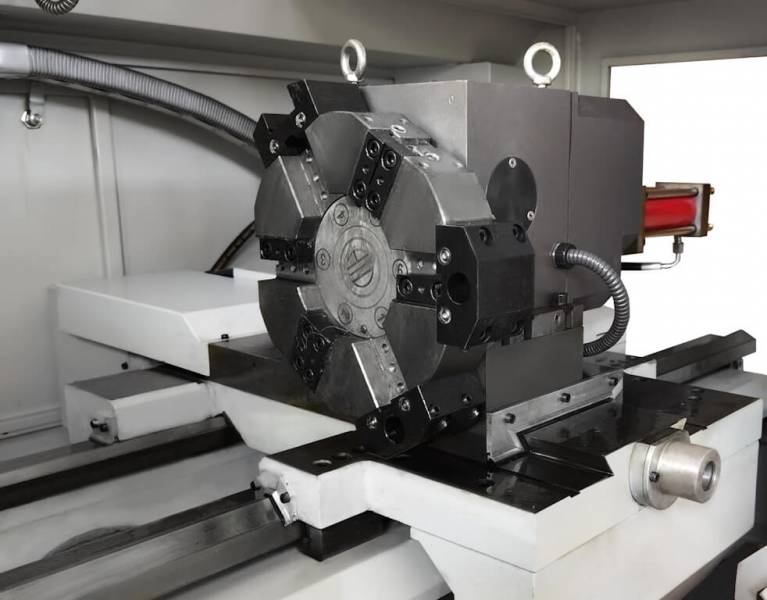

Суппорт оснащен 6-позиционной револьверной головкой. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 20х20 мм (1 шт.) и для инструмента с хвостовиком круглого сечения диаметром 22 мм (2 шт.) с возможностью расточки до диаметра 25 мм.

Metal Master XNC

Револьверная головка имеет специальные патрубки, через которые в зону резания подается СОЖ.

Metal Master XNC

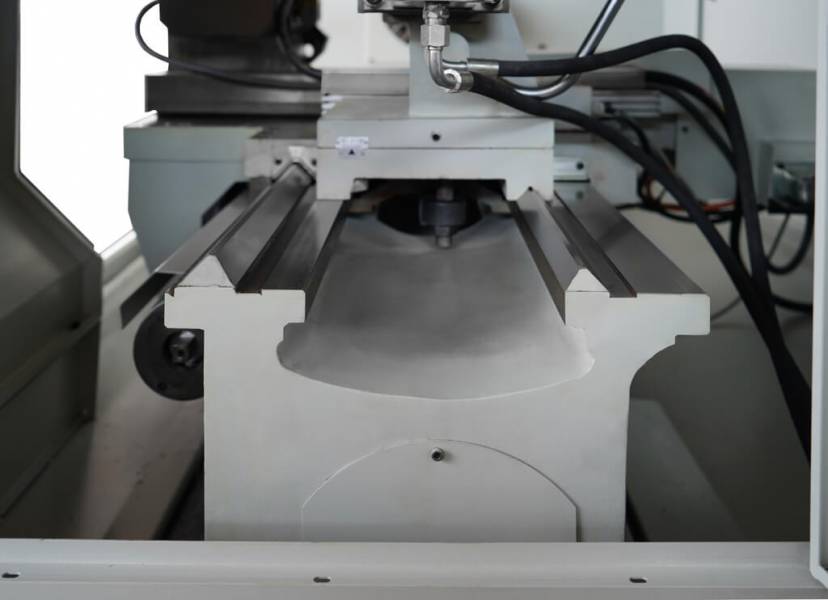

Направляющие станины прошли закалку током высокой частоты. Ширина станины составляет 330 мм.

Metal Master XNC

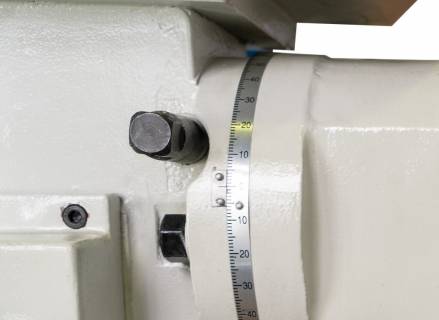

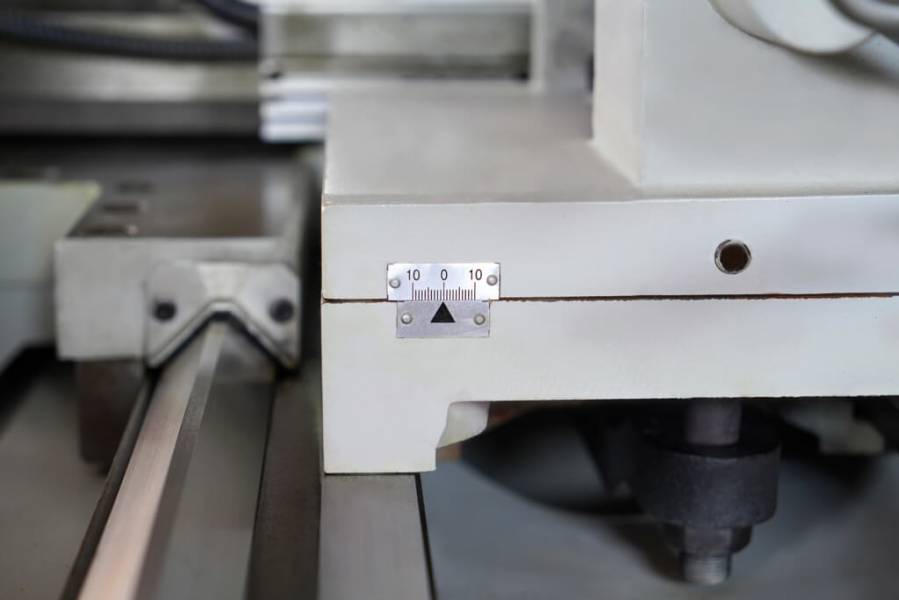

Поперечное перемещение задней бабки составляет ±10 мм.

Metal Master XNC

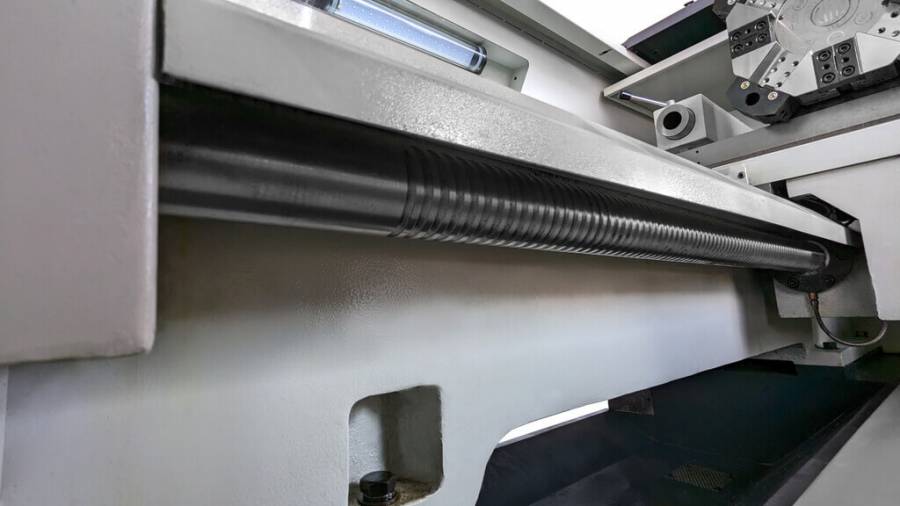

Суппорт перемещается при помощи ШВП в поперечном и продольном направлении. Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.

Metal Master XNC

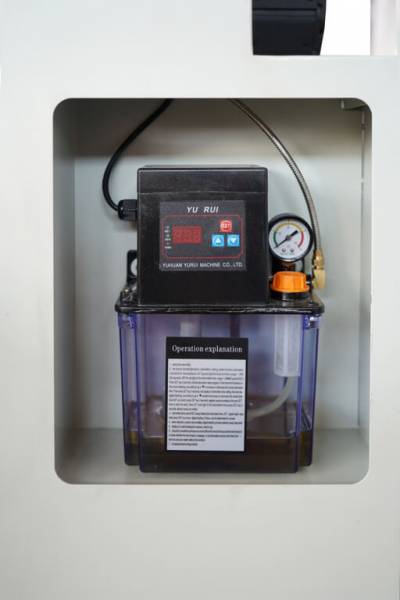

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.

Metal Master XNC

Станок оборудован светодиодной лампой местного освещения.

Metal Master XNC

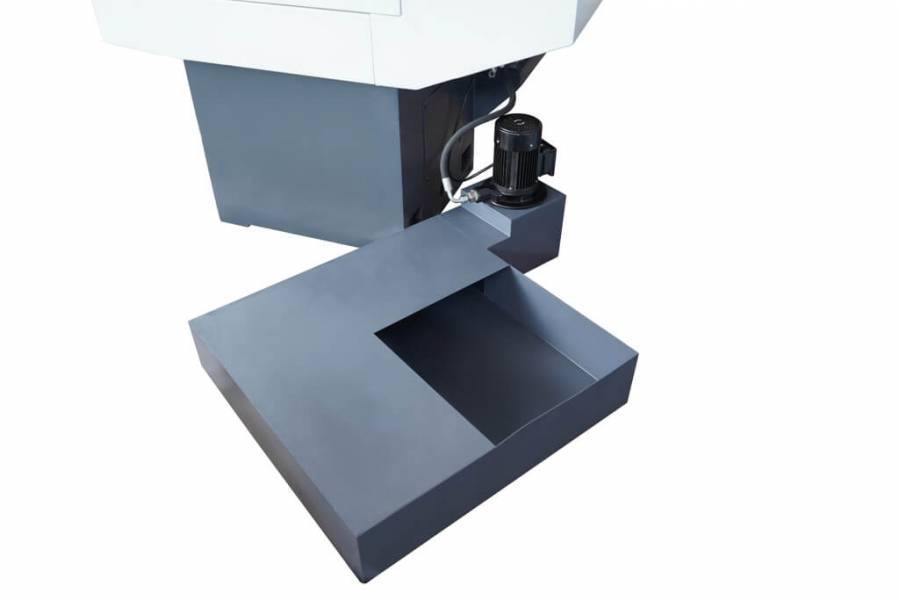

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,18 кВт и резервуар, которые располагаются под станком.

Metal Master XNC

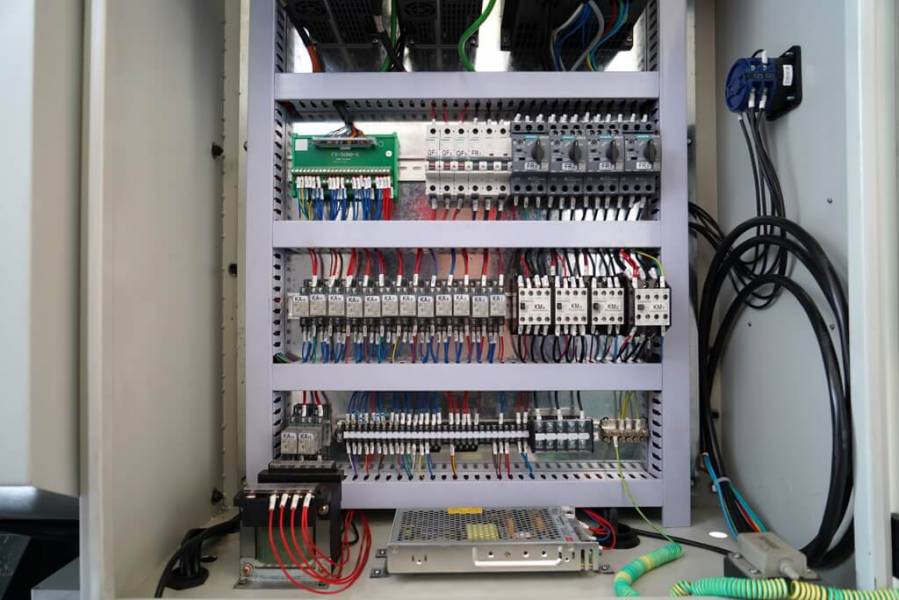

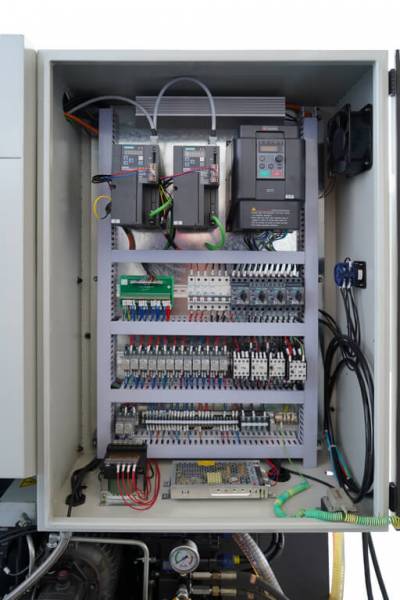

С тыльной стороны станка расположен электрошкаф. Сервоприводы и электрокомпоненты мирового известного бренда Siemens, а также частотный преобразователь Alpha обеспечивают надежную и бесперебойную работу оборудования. Дверца электрошкафа оснащена концевым выключателем.

Metal Master XNC

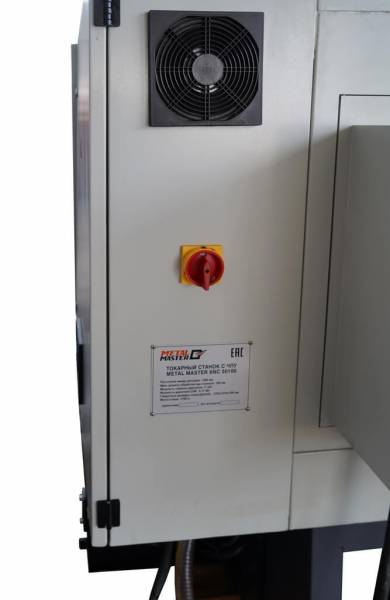

На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.

Metal Master XNC

Станок оснащен частотным и надежным двигателем мощностью 5,5 кВт. Вращение на шпиндель передается через клиновые ремни.

Metal Master XNC

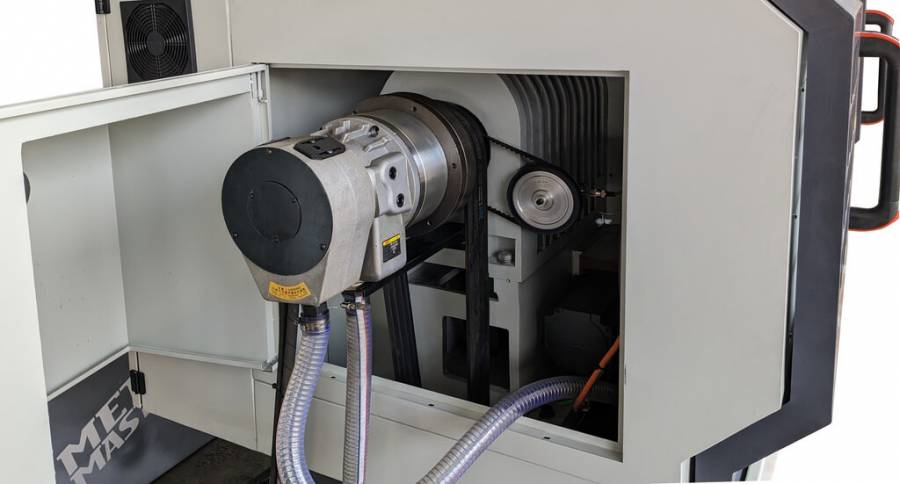

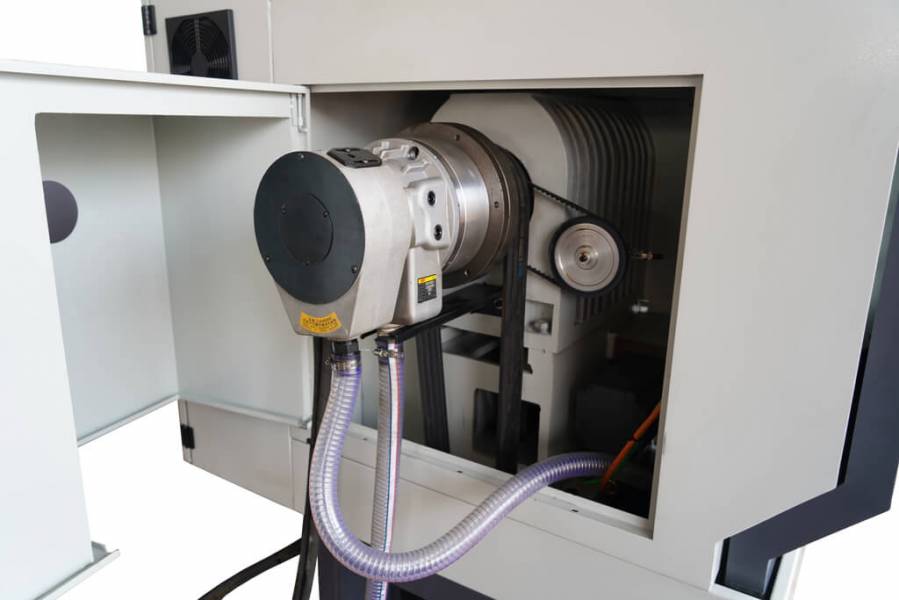

Под защитной дверцей шпиндельной бабки расположено гидравлическое устройство, состоящее из закрепленного на шпинделе гидравлического цилиндра с поршнем. На хвостовике гидроцилиндра расположен маслоподающий коллектор. Защитная дверца оснащена концевым выключателем.

Metal Master XNC

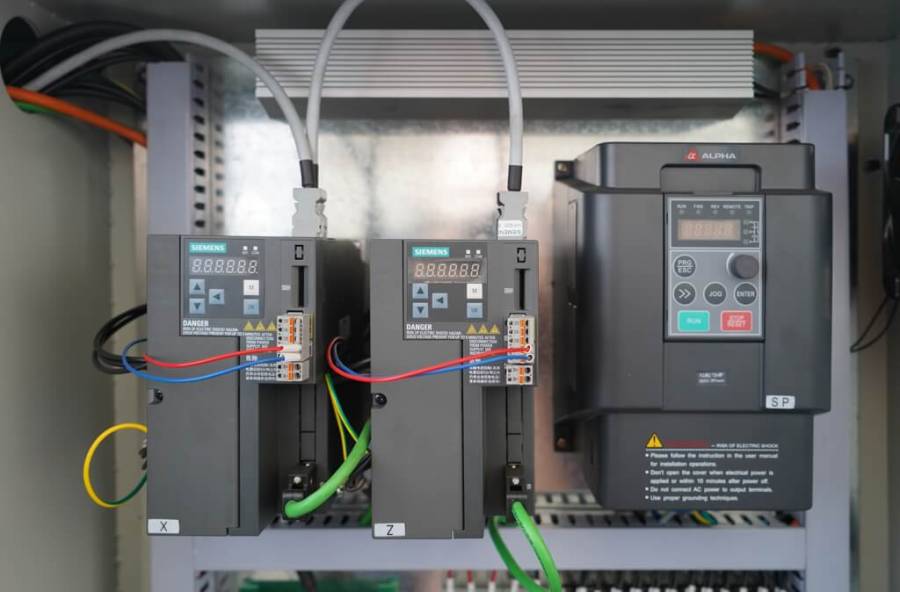

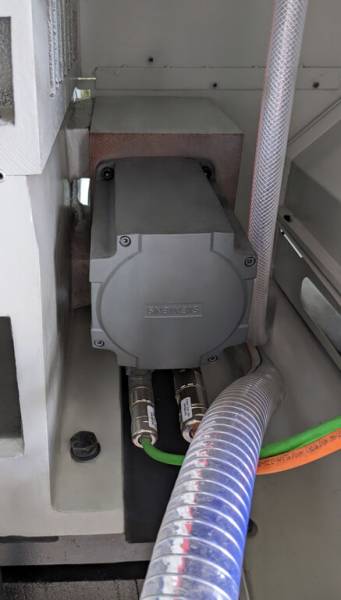

За перемещение суппорта по осям X/Z отвечают сервоприводы бренда Siemens.

Metal Master XNC

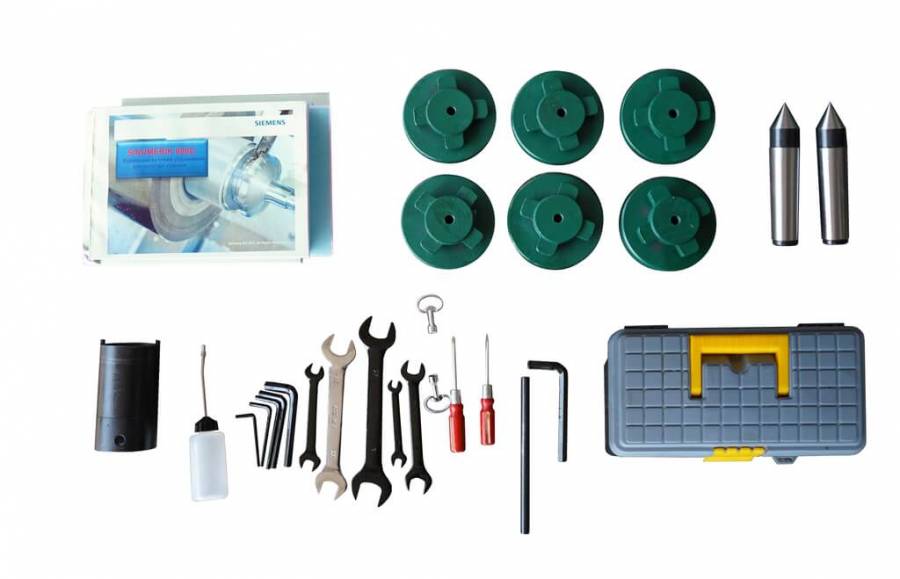

В ЗИП входит набор рожковых ключей, набор шестигранников, масленка, отвертки, ключ для снятия гидравлического патрона, опоры, два упорных центра, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.

Metal Master XNC

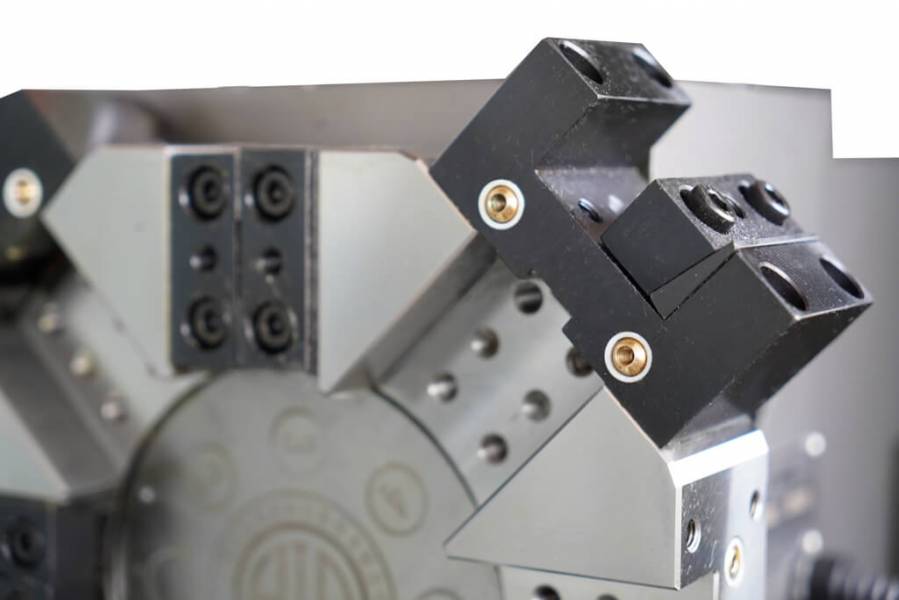

Посадочные размеры для инструментального блока с квадратным и круглым сечением.

В стандартную комплектацию станка входят:

  • ЧПУ Siemens 808DA;
  • Гидравлический патрон 200 мм;
  • Гидравлическая задняя бабка;
  • 6-ти позиционный электрический револьверный держатель инструмента;
  • Автоматическая смазка и подача СОЖ;
  • Освещение рабочей зоны;
  • Руководство по эксплуатации на русском языке.
