Станок токарный с ЧПУ METAL MASTER XNC 40100 FM8
| Модель | XNC 40100 FM8 |
|---|---|
| Расстояние между центрами, мм | 1000 |
| Макс. диаметр обработки над станиной, мм | 400 |
| Макс. диаметр обработки над поперечными салазками, мм | 210 |
| Ширина станины, мм | 360 |
| Диапазоны скоростей шпинделя, об/мин | 10 – 2000 |
| Диаметр сквозного отверстия шпинделя, мм | 52 |
| Торец шпинделя | А2-6 |
| Конус шпинделя | МТ-6 |
| Тип патрона | Ручной |
| Диаметр патрона, мм | 250 |
| Диаметр отверстия 3-х кулачкового патрона, мм | 50 |
| Перемещение по оси Х, мм | 260 |
| Перемещение по оси Z, мм | 1000 |
| Ускоренные подачи X/Z, м/мин | 6-8 |
| Резцедержатель | Электрический револьверный |
| Количество инструментов | 8 |
| Размер держателя инструмента, мм | 20×20 |
| Размер инструментального блока с квадратным сечением, мм | 20×20 (2 шт.) |
| Размер инструментального блока с круглым сечением, мм | Ø22 (2 шт.) |
| Задняя бабка | Ручная |
| Ход пиноли задней бабки, мм | 170 |
| Конус пиноли задней бабки | МТ4 |
| Мощность главного двигателя, кВт | 7,5 |
| Тип двигателя | Частотный |
| Размер винта X/Z | 20/40 |
| Класс точности X/Z | P3/P4 |
| Точность позиционирования по осям X/Z, мм | 0,015/0,015 |
| Повторяемость по осям X/Z, мм | 0,01/0,01 |
| Мощность двигателя СОЖ, кВт | 0,12 |
| Система ЧПУ | Fanuc Oi |
| Габаритные размеры станка (Д×Ш×В), мм | 2700×1750×1800 |
| Габаритные размеры станка в упаковке (Д×Ш×В), мм | 2900×1950×2000 |
| Масса нетто/брутто, кг | 1400 / 1600 |

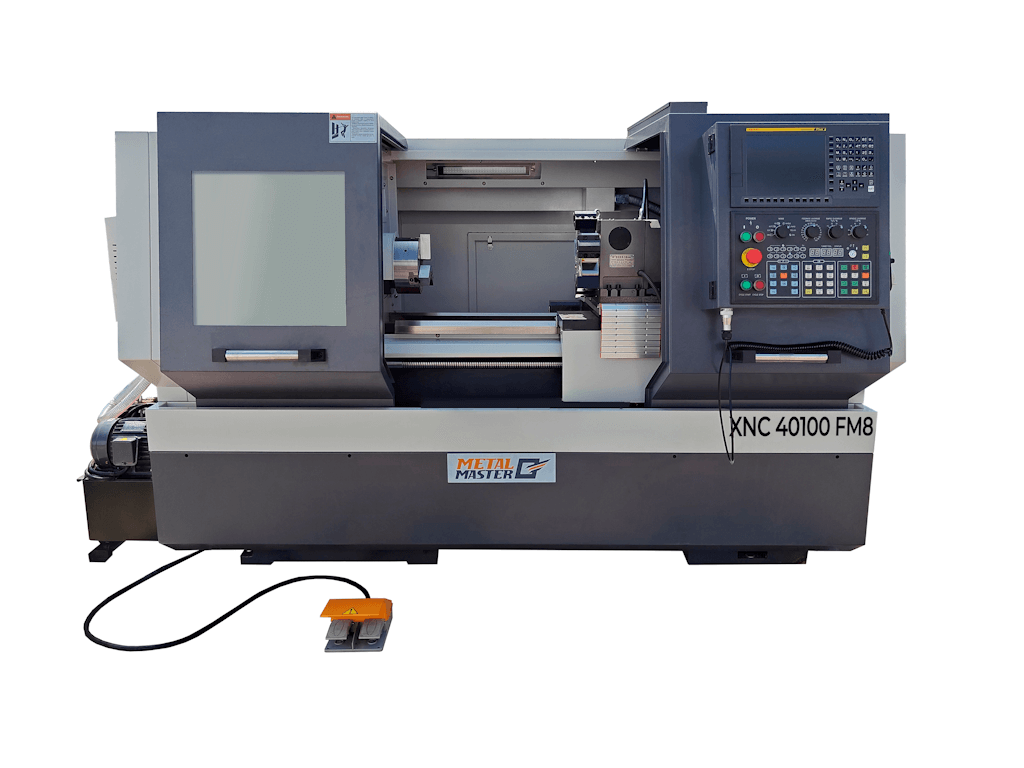

Описание станка Станок токарный с ЧПУ METAL MASTER XNC 40100 FM8

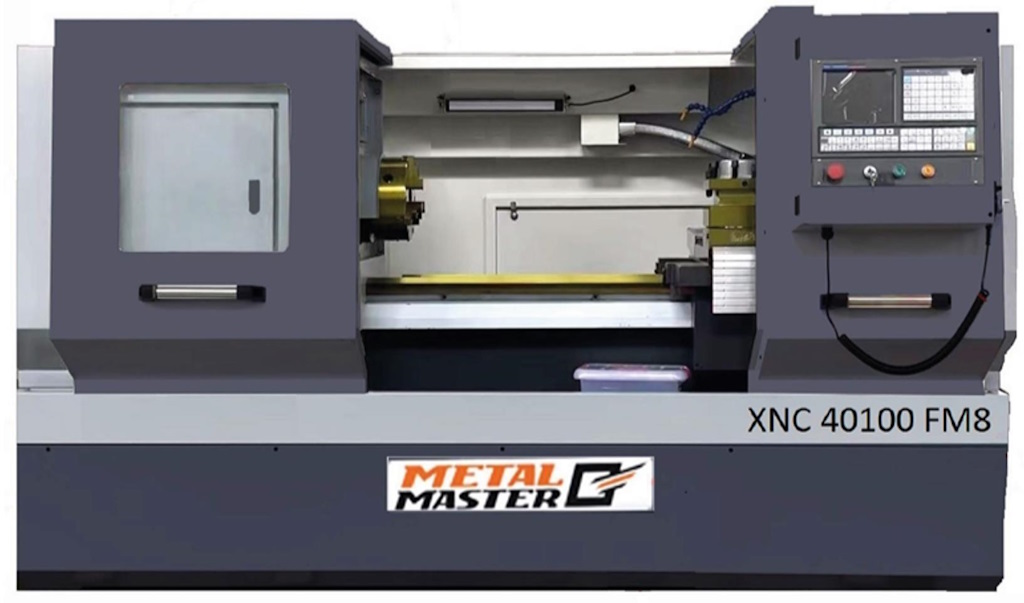

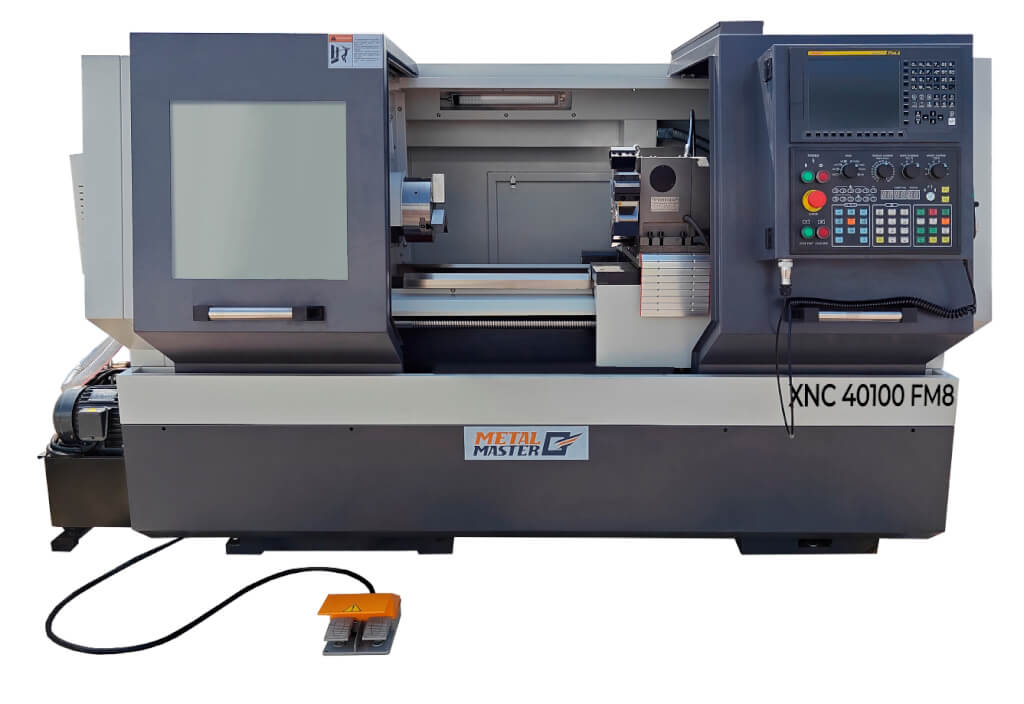

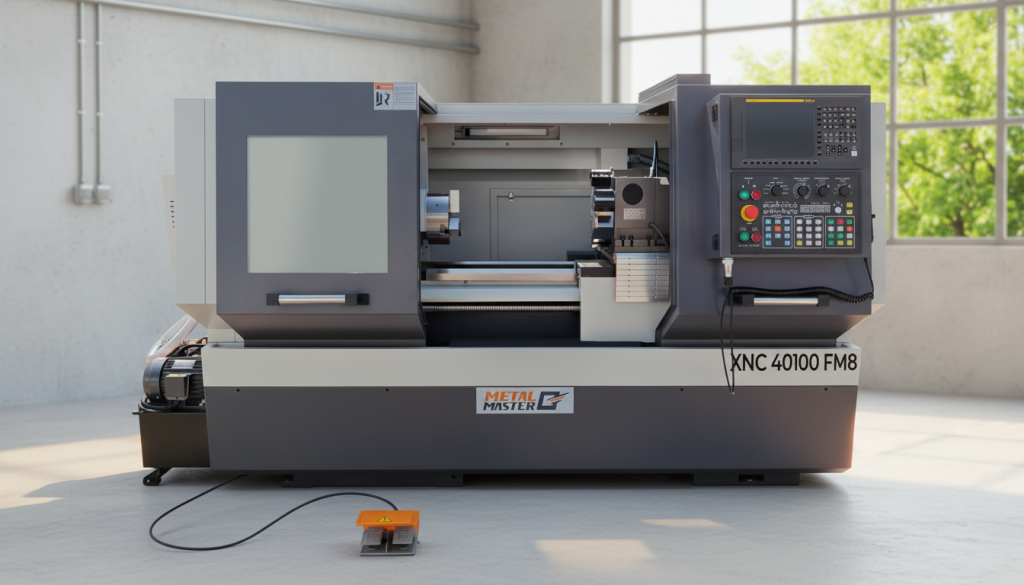

Metal Master XNC 40100 FM8 – это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора, вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.
Особенности:
- Массивная литая станина из серого чугуна;
- Массивная чугунная тумба;
- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ Fanuc Oi;
- Простота в программировании;
- Серводвигатели Fanuc;
- 8-ми позиционная револьверная головка для инструмента;
- ШВП по осям X/Z класса точности P3/P4;
- Закаленные направляющие ТВЧ;
- Автоматическая централизованная система смазки;
- Диаметр обработки над станиной – 400 мм;
- Расстояние между центрами – 1000 мм;
- Надежный частотный двигатель.

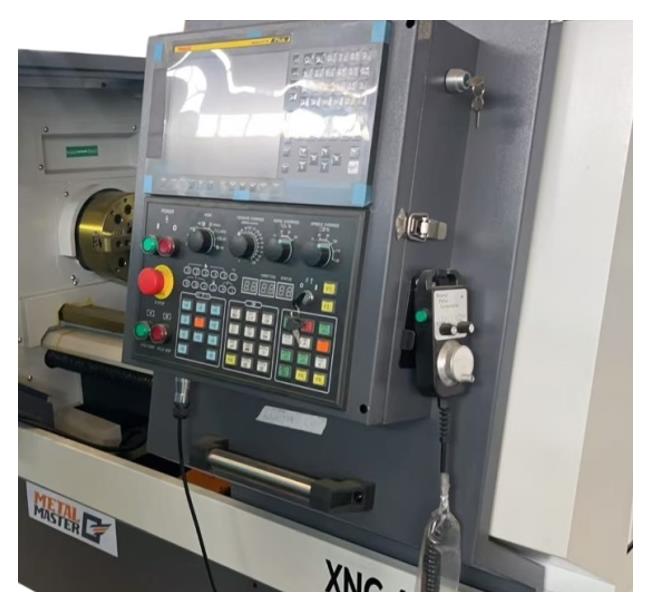

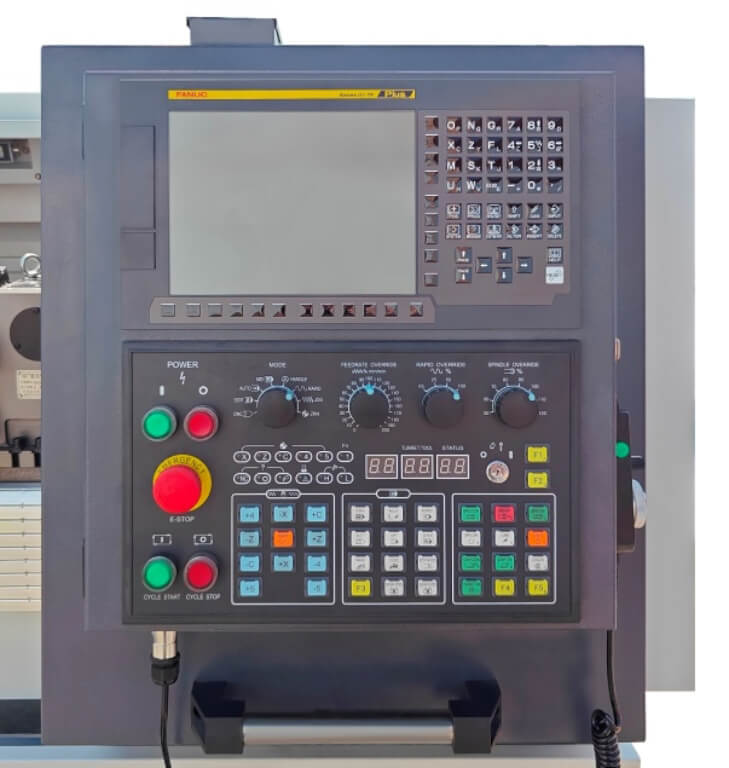

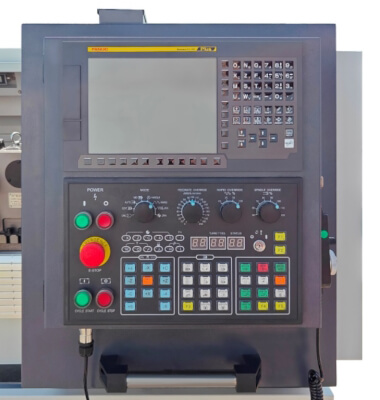

Токарный станок оснащен системой ЧПУ Fanuc Oi, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной технологии является оптимальным выбором для станков данного класса.

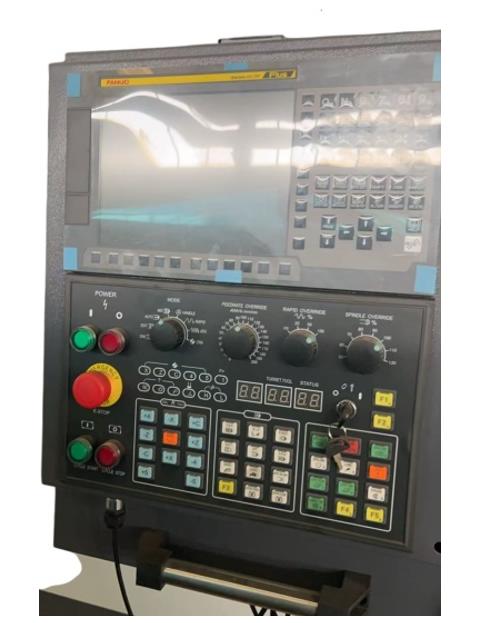

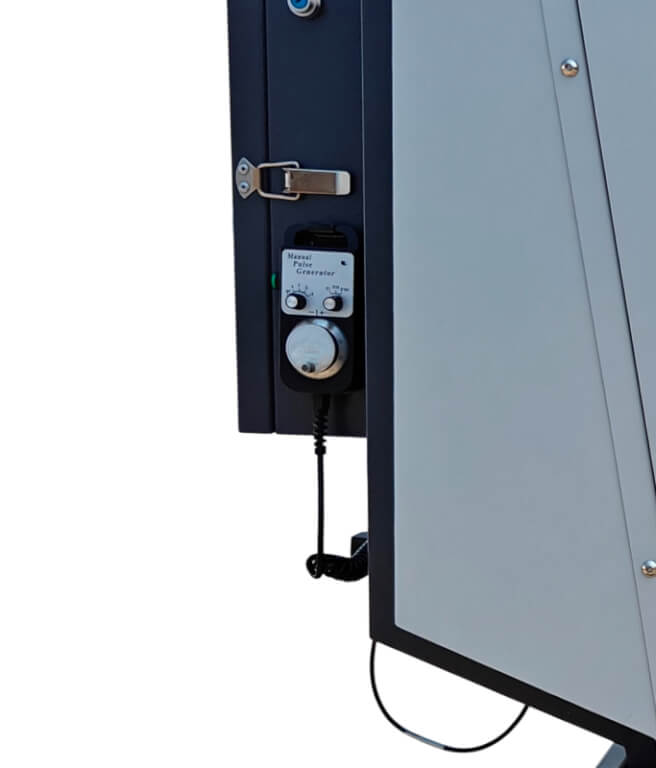

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.

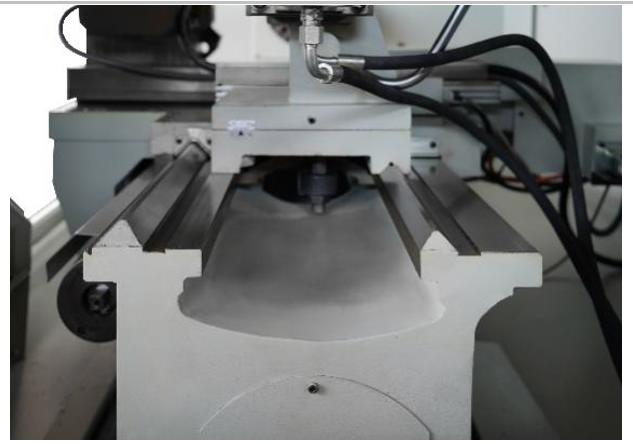

Мощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. Станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.
Направляющие станины прошли закалку током высокой частоты. Ширина станины составляет 360 мм.

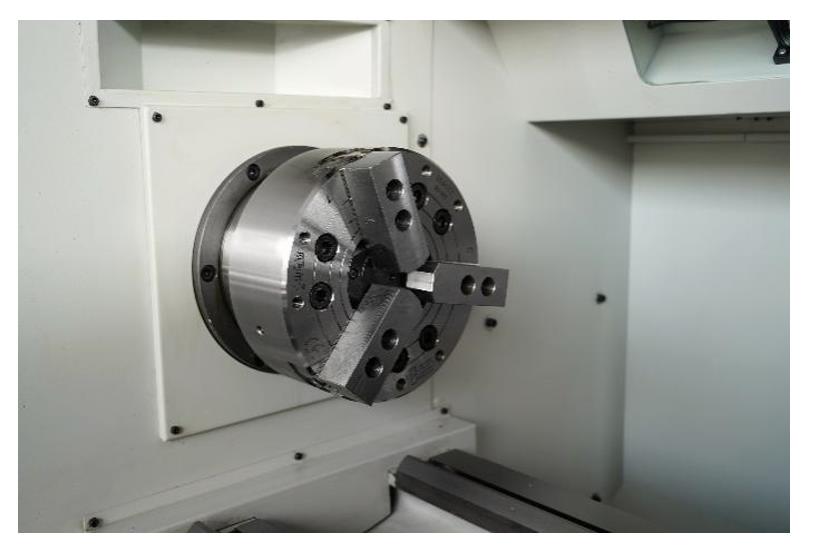

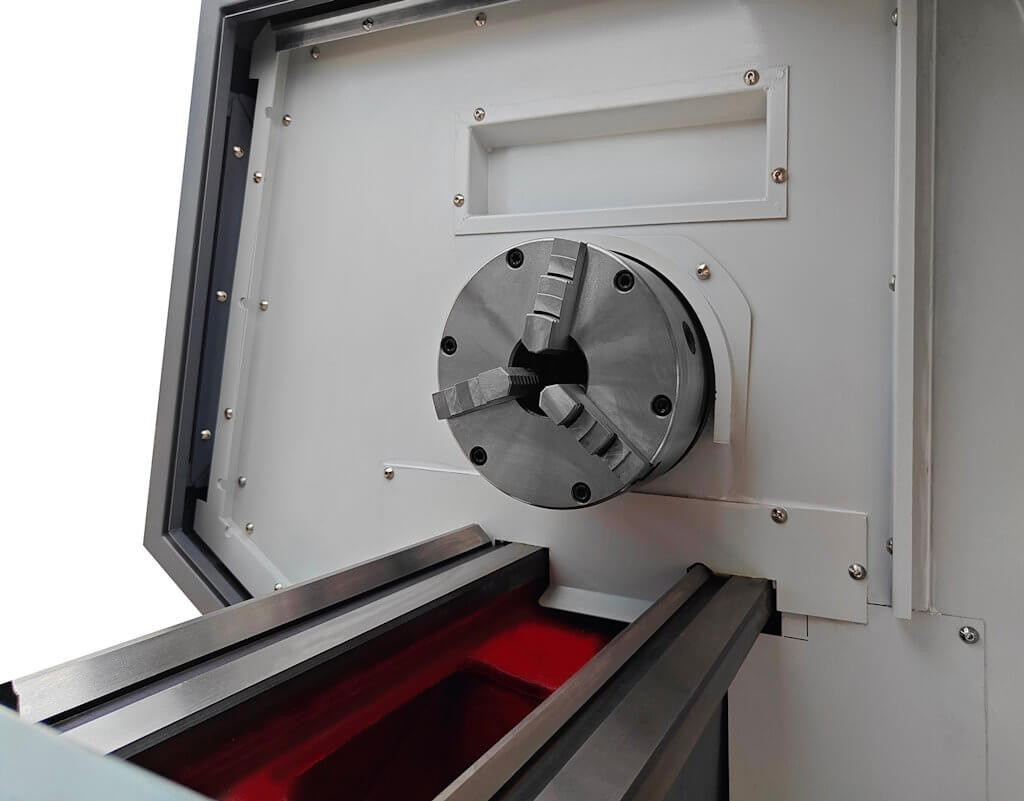

На станке установлен 3-х кулачковый гидравлический патрон диаметром 250 мм.

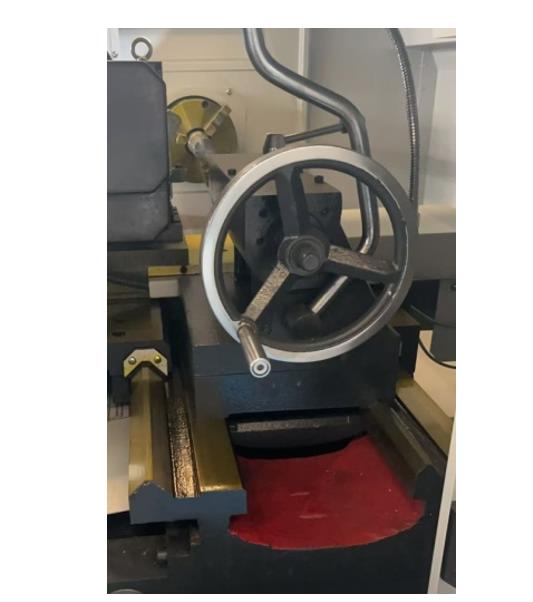

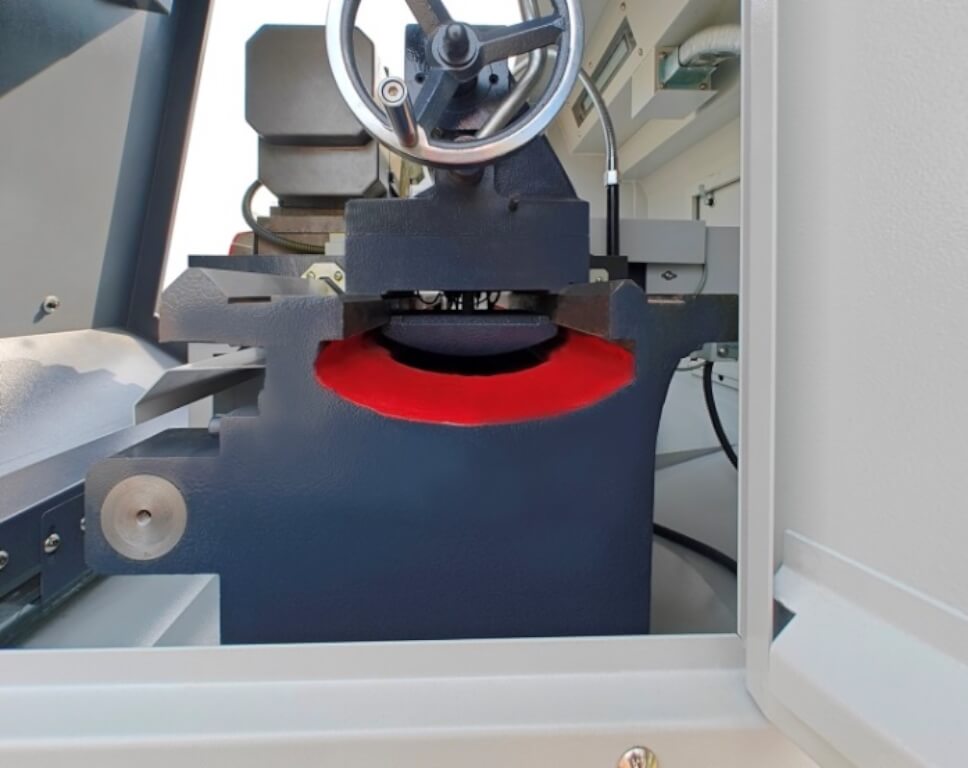

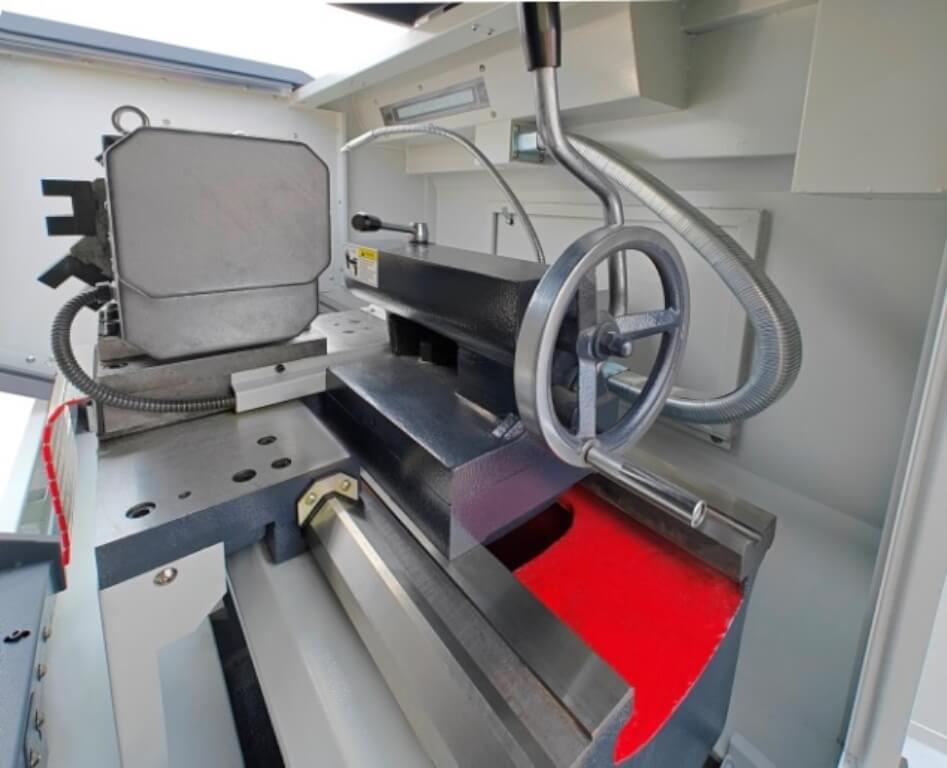

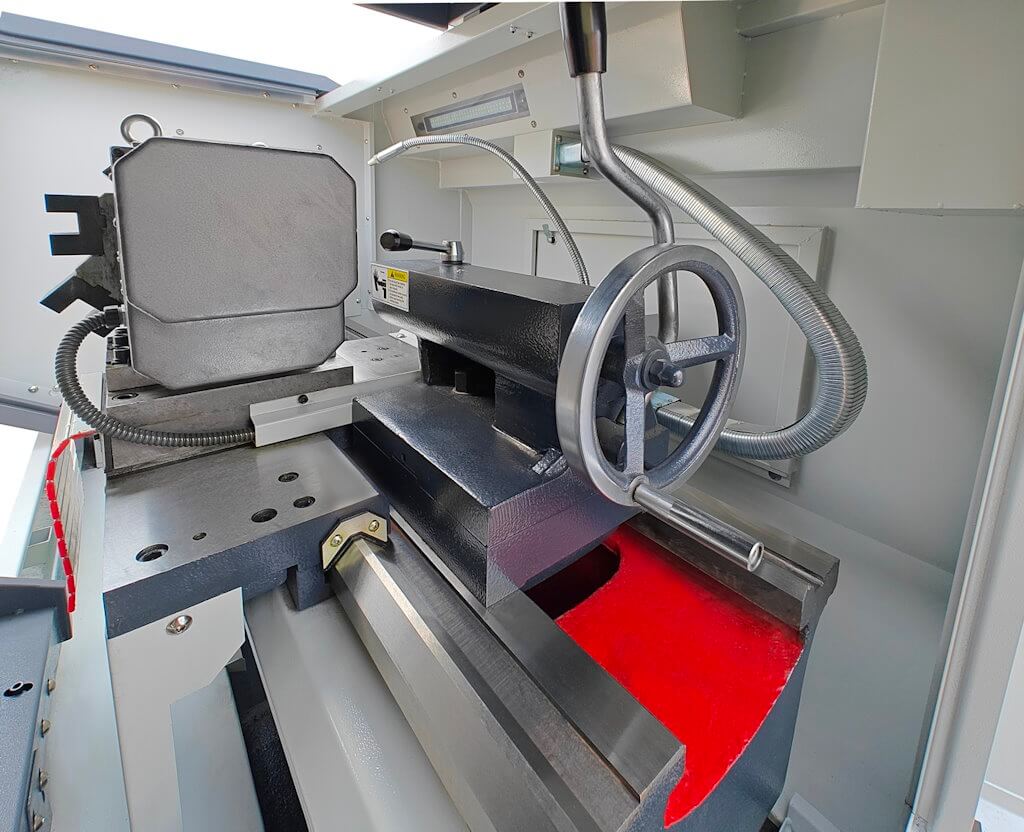

Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. Перемещение задней бабки осуществляется вручную.

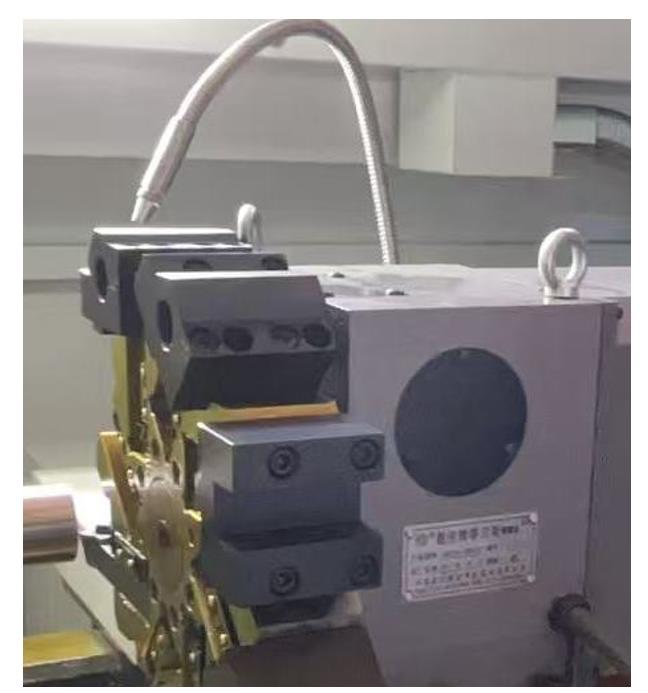

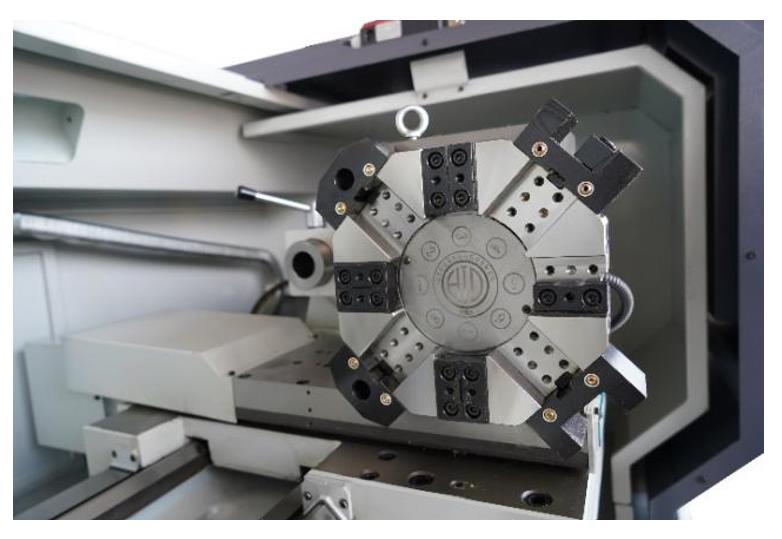

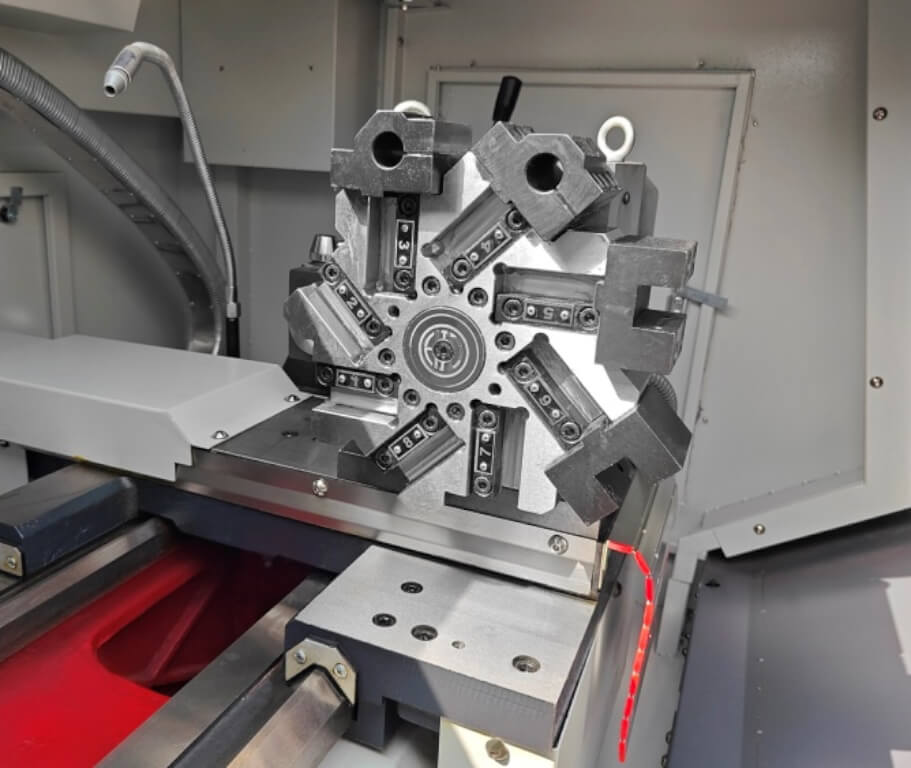

Суппорт оснащен 8-ми позиционной револьверной головкой. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 20×20 мм и для инструмента с хвостовиком круглого сечения диаметром 22 мм.

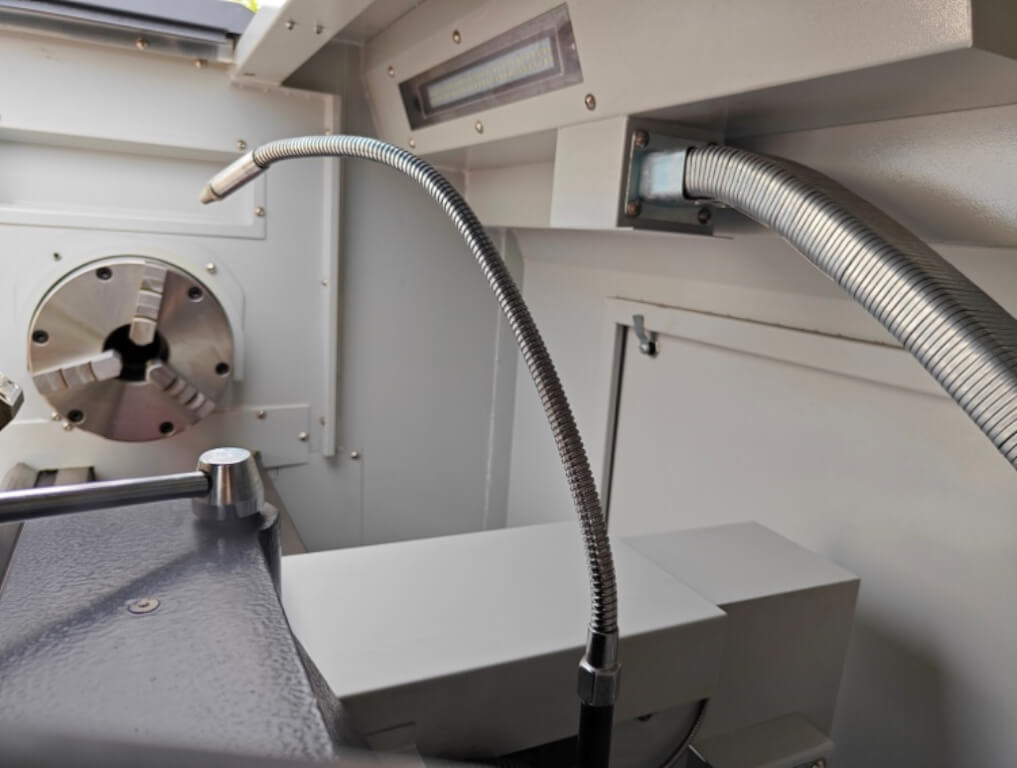

Для уменьшения трения между деталями и защиты инструментов от коррозии и перегрева в зону резания подается СОЖ.

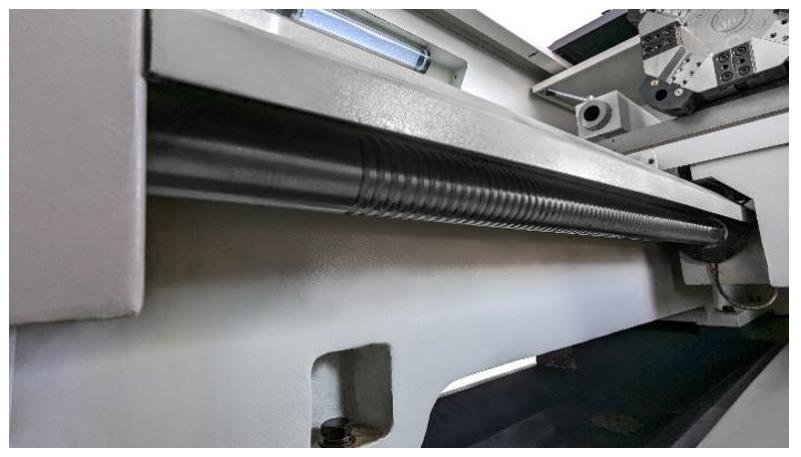

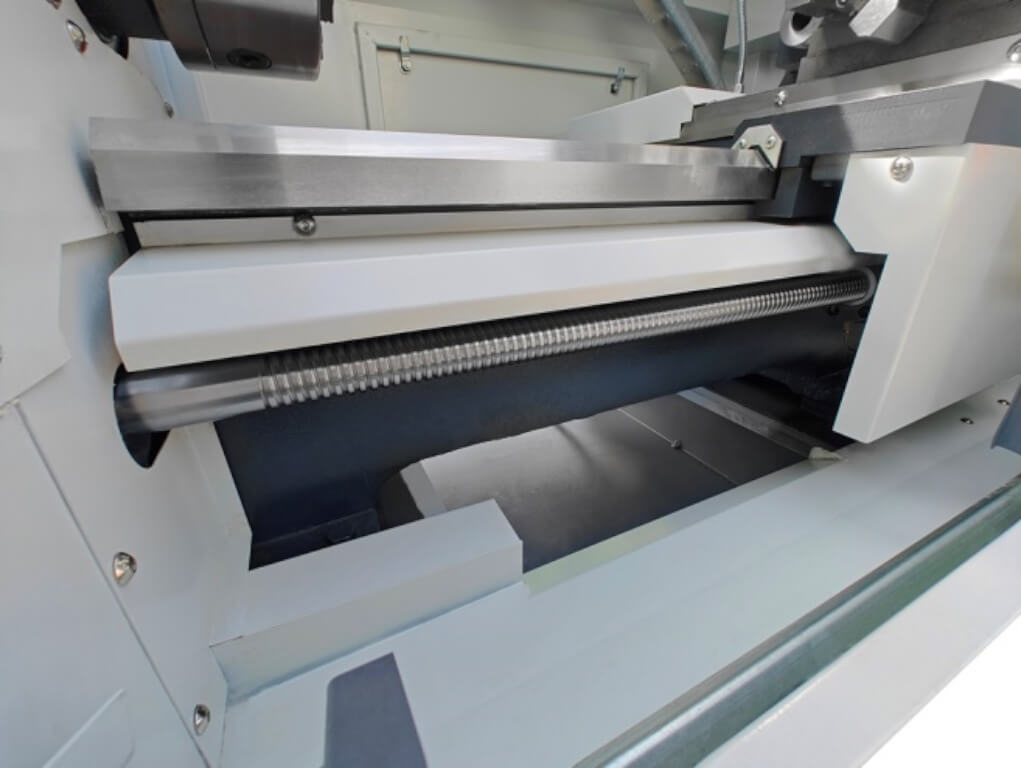

Суппорт перемещается при помощи ШВП в поперечном и продольном направлении. Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.

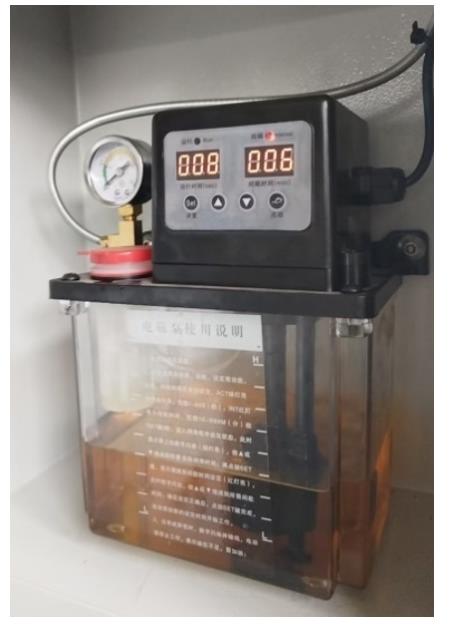

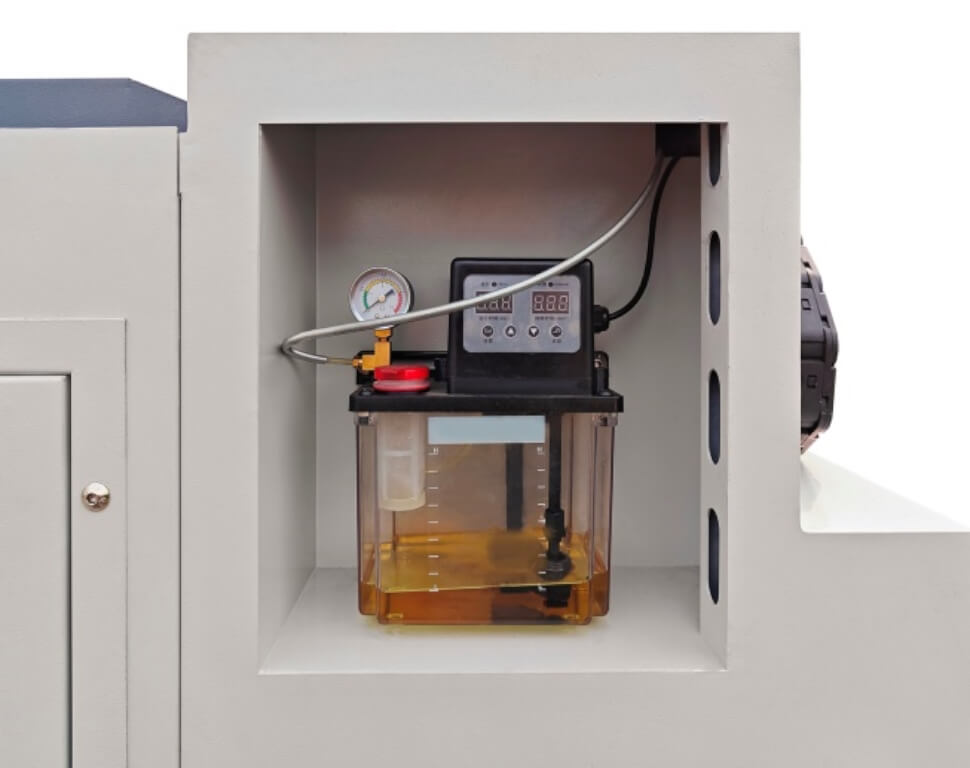

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.

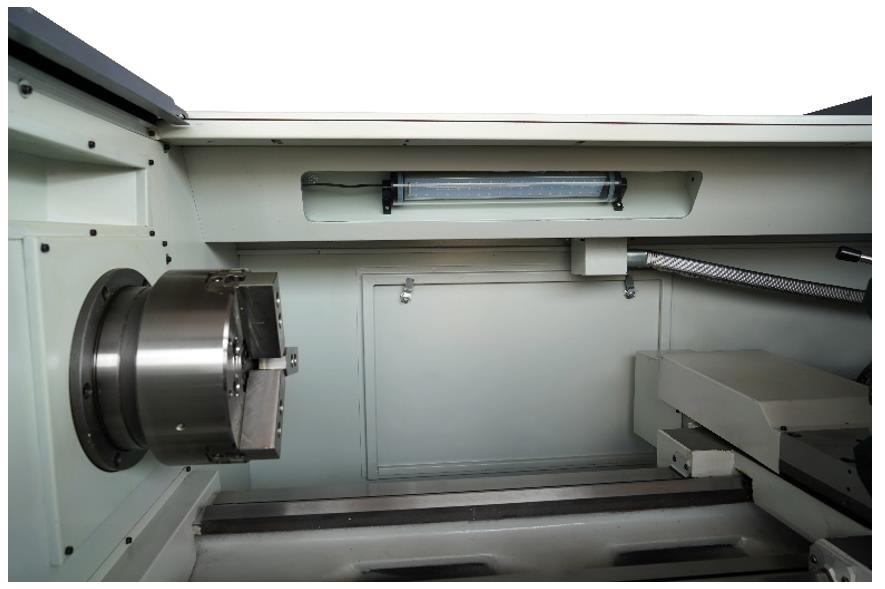

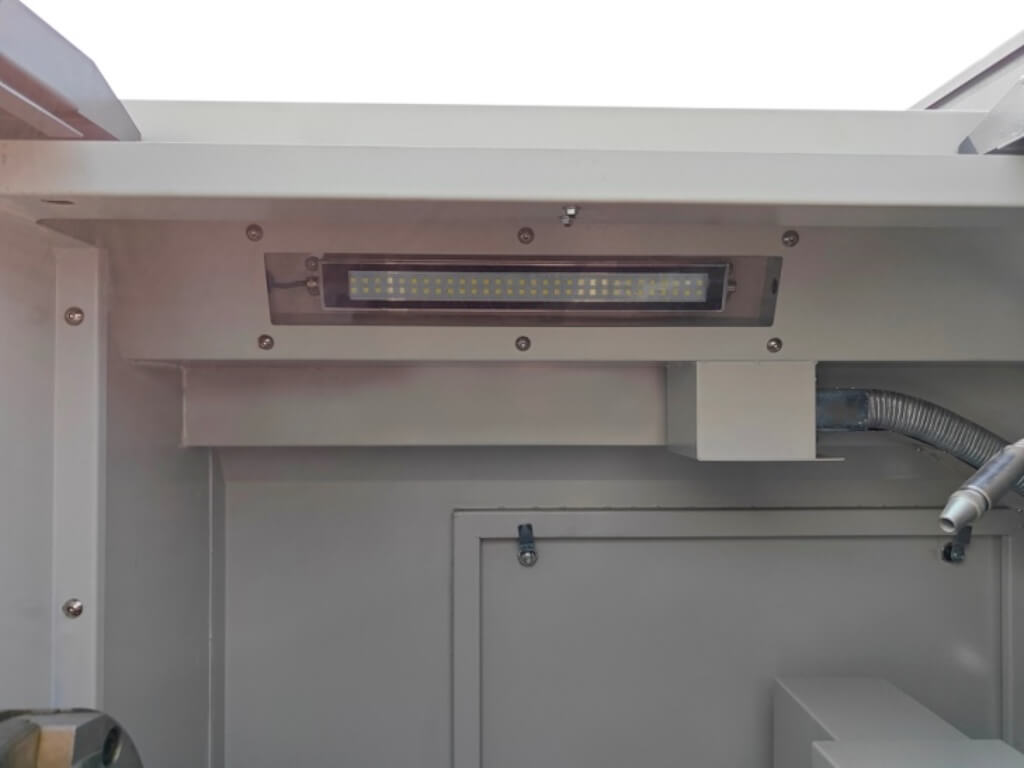

Станок оборудован светодиодной лампой местного освещения.

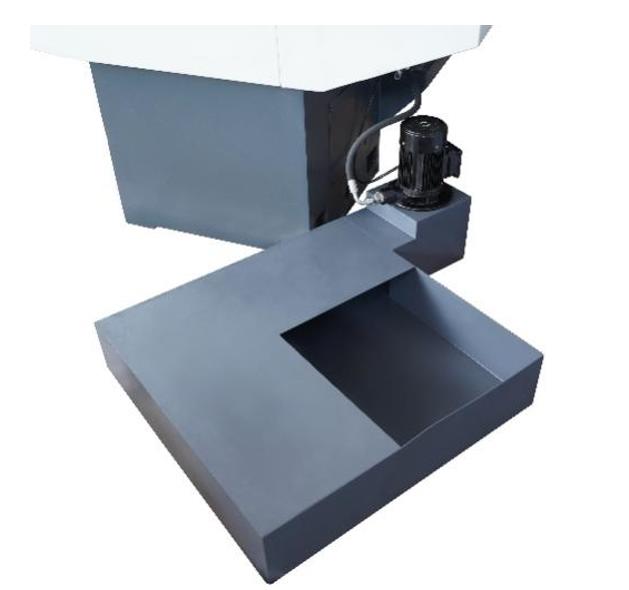

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,12 кВт и резервуар, которые располагаются под станком.

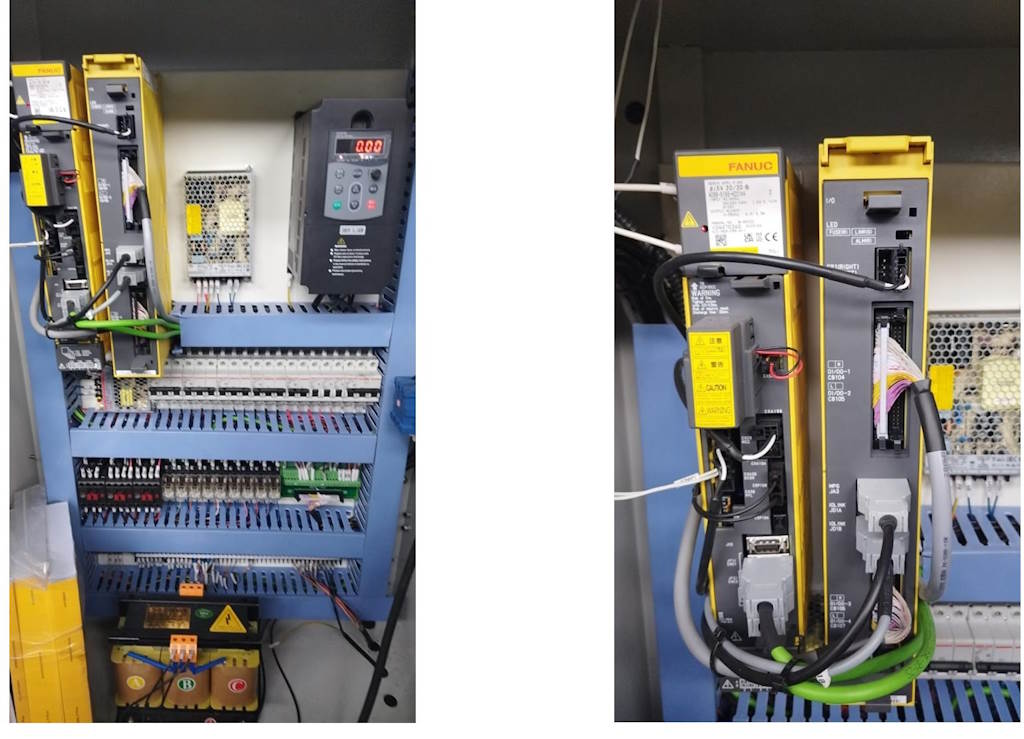

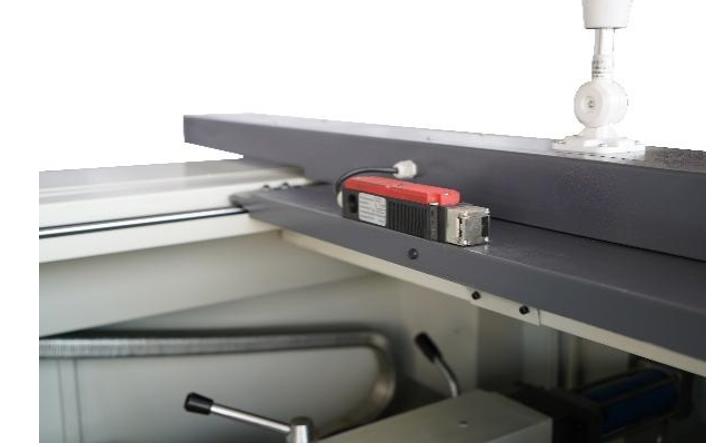

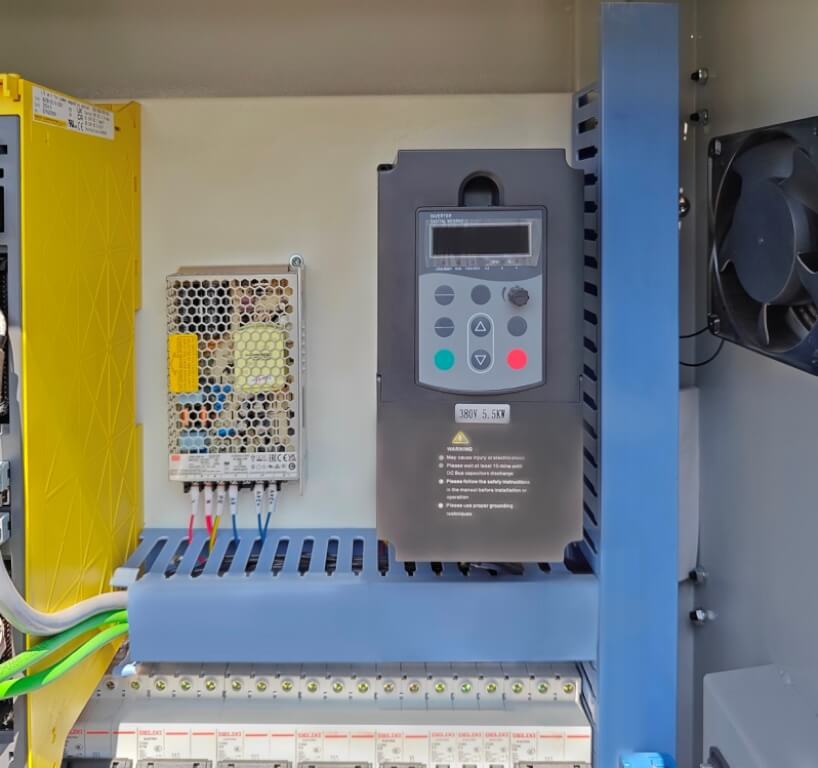

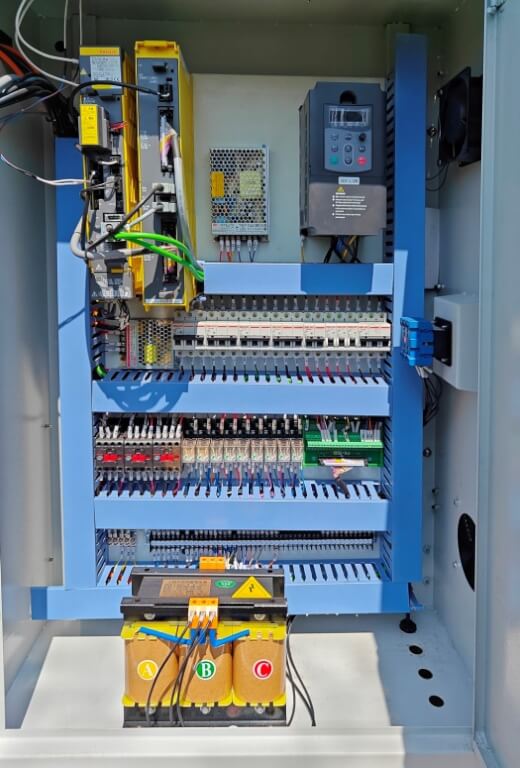

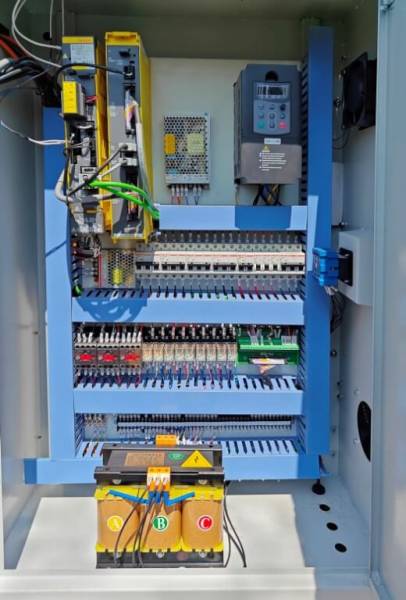

С тыльной стороны станка расположен электрошкаф. Сервоприводы бренда Fanuc, качественные электрокомпоненты, а также частотный преобразователь обеспечивают надежную и бесперебойную работу оборудования. Дверца электрошкафа оснащена концевым выключателем.

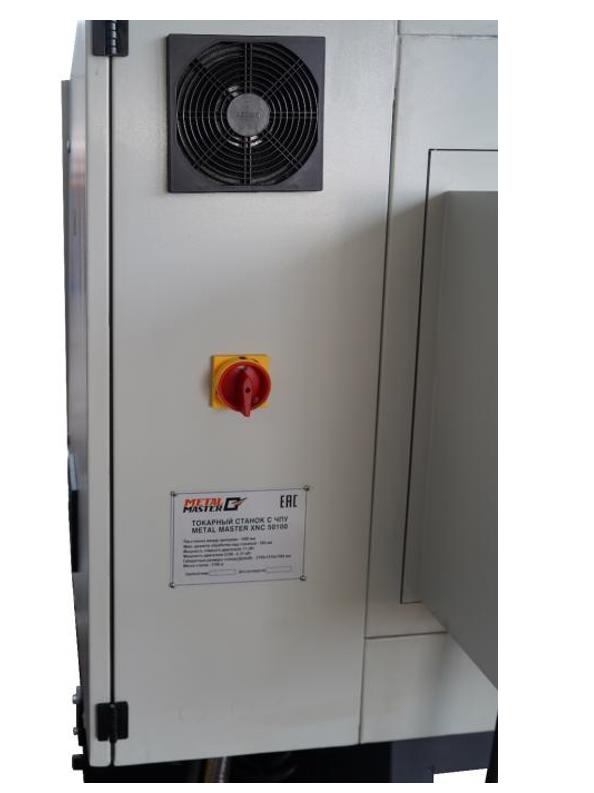

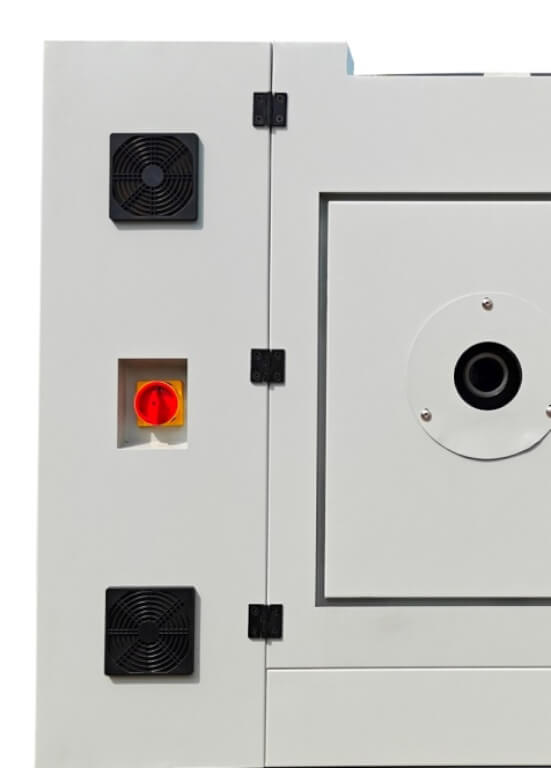

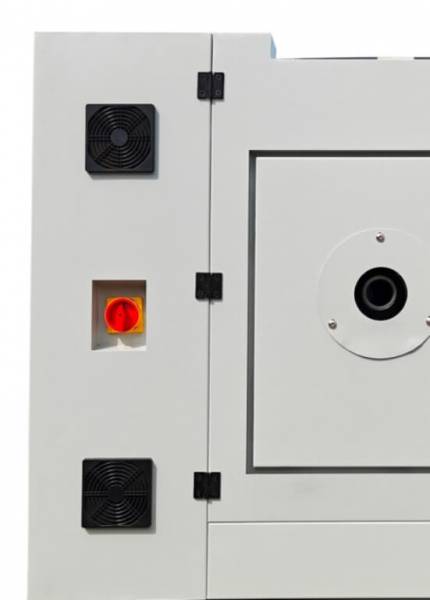

На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.

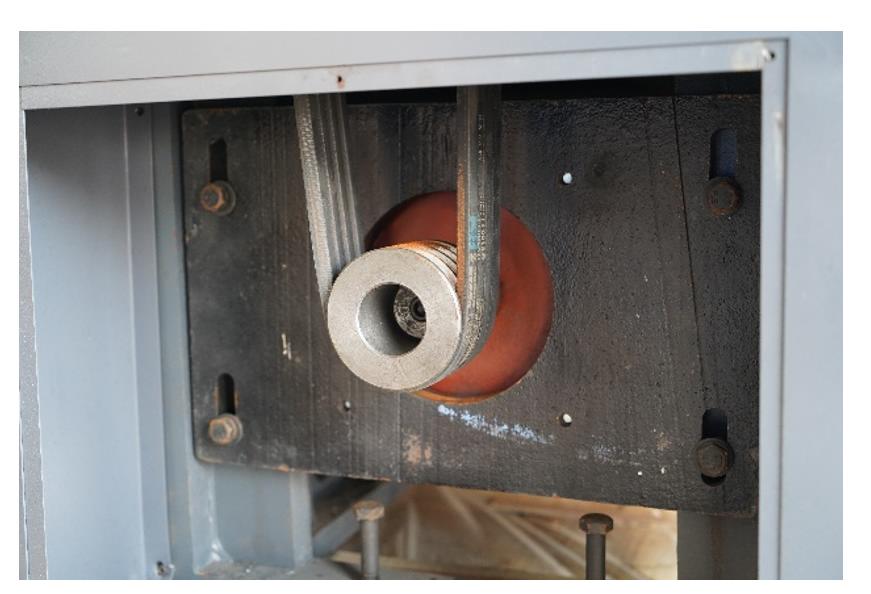

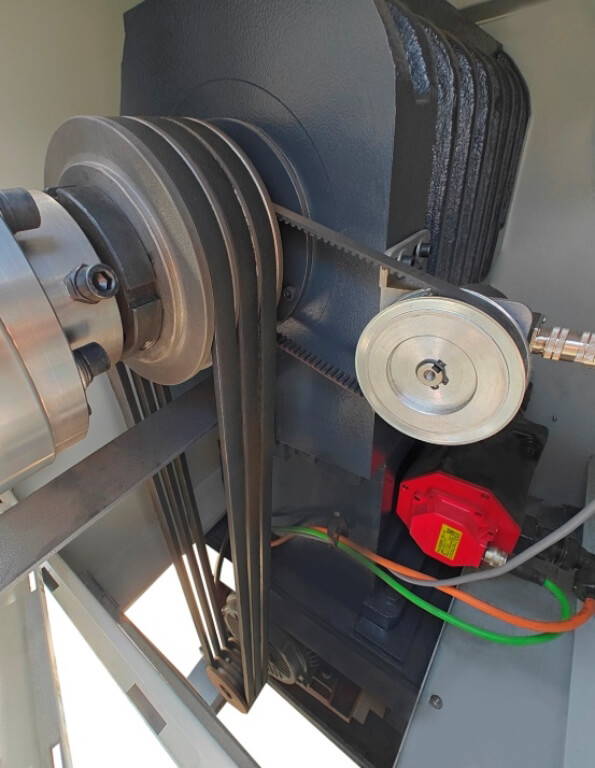

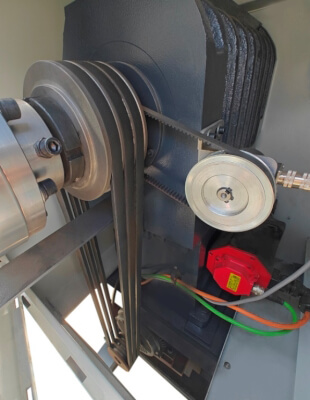

Станок оснащен частотным и надежным двигателем мощностью 7,5 кВт. Вращение на шпиндель передается через клиновые ремни.

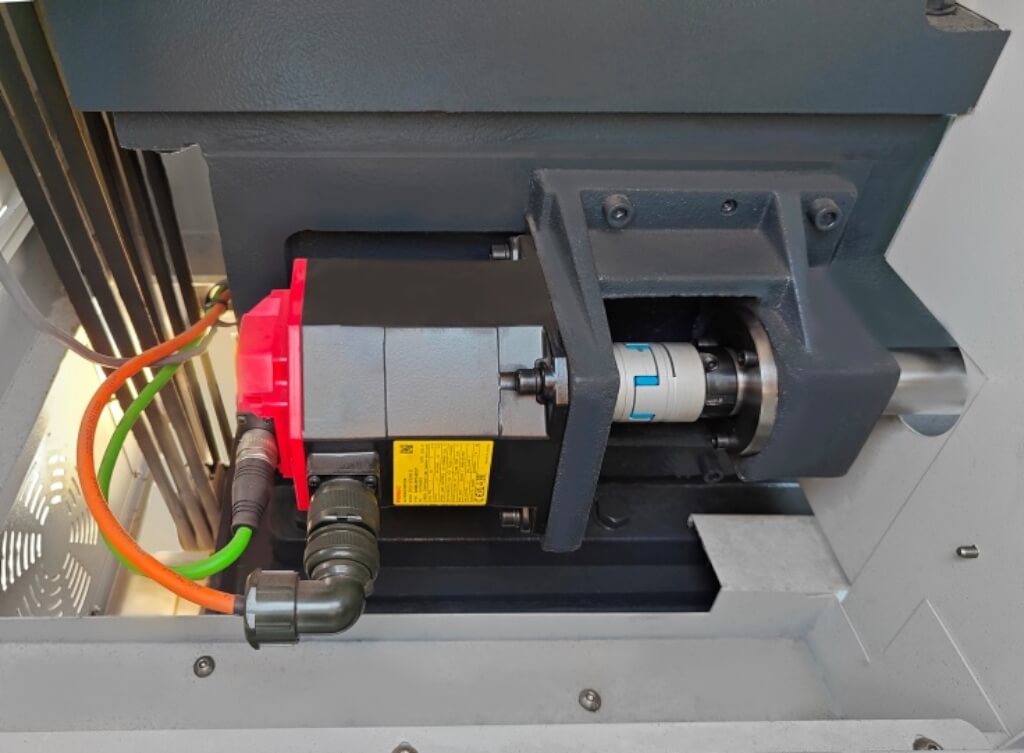

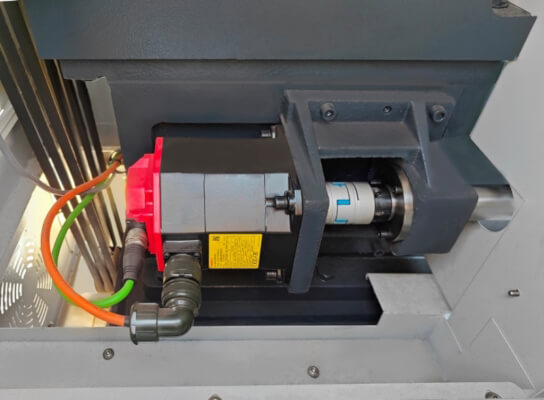

За перемещение суппорта по осям X/Z отвечают сервоприводы бренда Fanuc.
В ЗИП входит рожковый ключ, набор шестигранников, отвертки, ключ для снятия гидравлического патрона, опоры, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.

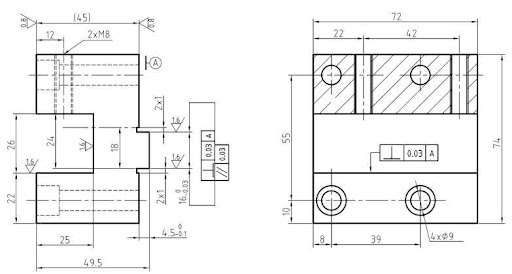

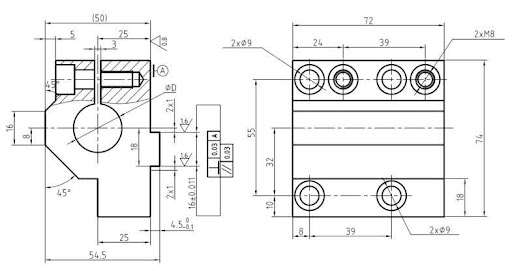

Посадочные размеры для инструментального блока с квадратным и круглым сечением.
В стандартную комплектацию станка входят:
- ЧПУ Fanuc Oi;
- 3-х кулачковый патрон 250 мм;
- Задняя бабка, перемещаемая вручную;
- 8-ми позиционный электрический револьверный держатель инструмента;
- Автоматическая смазка и подача СОЖ;
- Освещение рабочей зоны;
- Руководство по эксплуатации.
Товар из разделов
Спасибо! Ваша заявка отправлена.
-
Анатолий 10.07.2025 в 12:46Как часто нужно менять масло в системе смазки?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Масло рекомендуется менять каждые 2000 рабочих часов или раз в год (смотря что наступит раньше). В комплекте есть инструкция с подробным графиком обслуживания. -
Лев 18.07.2025 в 14:19Станок может делать резьбу? И если да, то какую?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Да, конечно! Этот станок отлично нарезает метрическую, дюймовую и модульную резьбу. ЧПУ позволяет задавать любой шаг резьбы в пределах возможностей станка - просто вводите параметры в программу.
