Станок токарный с ЧПУ METAL MASTER XNC 50100

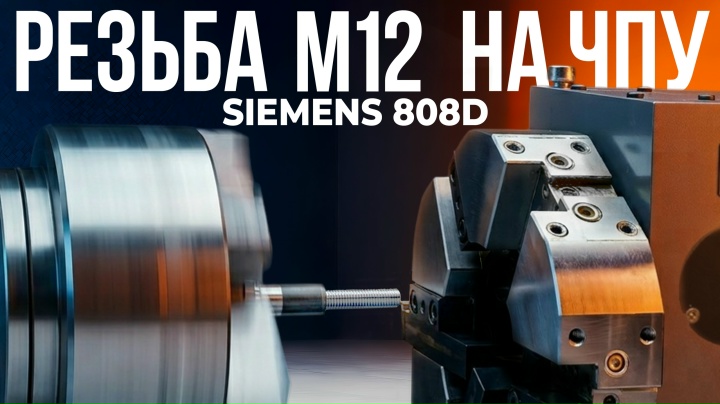

Смотреть видео
ЧПУ Siemens
500 мм х 1000 мм
8 инструментов

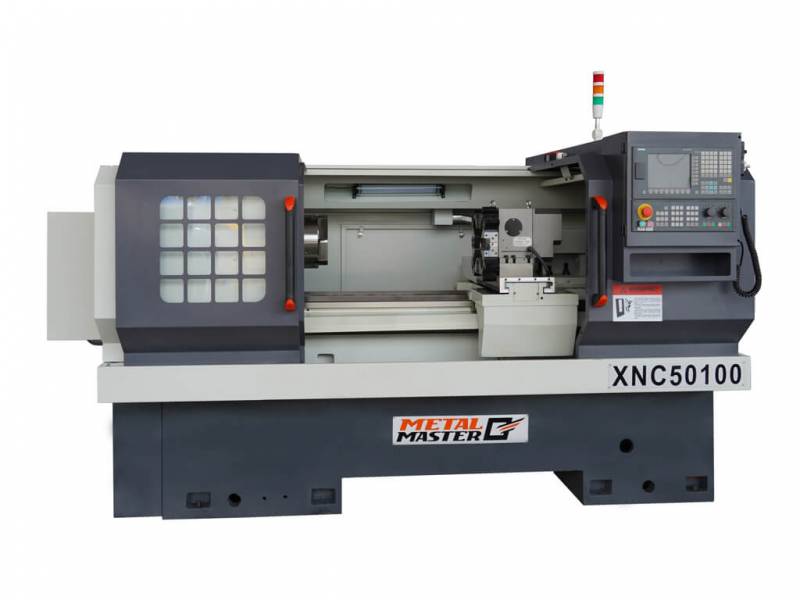

Станок токарный с ЧПУ METAL MASTER XNC 50100
Metal Master XNC 50100 – это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изго... Полное описание
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Купить в 1 клик
Технические характеристики
| Характеристики | XNC 50100 |
|---|---|
| Расстояние между центрами, мм | 1 000 |
| Макс. диаметр обработки над станиной, мм | 500 |
| Макс. диаметр обработки над поперечными салазками, мм | 280 |
| Ширина станины, мм | 400 |
| Диапазоны скоростей шпинделя,об/мин | 50 – 1600 |
| Диаметр сквозного отверстия шпинделя, мм | 86 |
| Диаметр сквозного отверстия тяговой трубки, мм | 75 |
| Торец шпинделя | А2-8 |
| Конус шпинделя | 93 мм 1:20 |
| Тип патрона | Гидравлический |
| Диаметр патрона, мм | 250 |
| Диаметр отверстия 3х кулачкового патрона, мм | 72 |
| Перемещение по оси Х, мм | 330 |
| Перемещение по оси Z, мм | 1 000 |
| Ускоренные подачи X/Z, м./мин. | 6-8 |
| Резцедержатель | Электрический револьверный |
| Количество инструментов | 8 |
| Размер держателя инструмента, мм | 25х25 |
| Размер инструментального блока с квадратным сечением, мм | 25x25 (2 шт.) |
| Размер инструментального блока с круглым сечением, мм | ø22 (2 шт.) |
| Задняя бабка | Гидравлическая |
| Ход пиноли задней бабки, мм | 150 |
| Конус пиноли задней бабки | МТ5 |
| Мощность главного двигателя,кВт | 11 |
| Тип двигателя | Частотный |
| Размер винта X/Z | 3205/5010 |
| Класс точности X/Z | P5 |
| Точность позиционирования X/Z, мм | 0,016/0,025 |
| Повторяемость X/Z, мм | 0,007/0,01 |
| Мощность двигателя СОЖ, кВт | 0,18 |
| Система ЧПУ | Siemens 808DA |
| Габаритные размеры станка (ДхШхВ), мм | 2695х1466x1608 |
| Габаритные размеры станка в упаковке (ДхШхВ), мм | 3300х1670х2100 |
| Вес нетто/брутто, кг | 3000/3300 |
Описание
Metal Master XNC 50100 – это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.
Особенности:
- Массивная литая станина из серого чугуна;
- Массивная чугунная тумба;
- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ Siemens 808DA;
- Простота в программировании;
- Серводвигатели Siemens;
- 8-ми позиционная револьверная головка для инструмента;
- Гидравлический 3-х кулачковый патрон;
- Гидравлическая задняя бабка;
- ШВП по осям X/Z класса точности P5;
- Закаленные направляющие ТВЧ;
- Автоматическая централизованная система смазки;
- Диаметр обработки над станиной – 500 мм;
- Расстояние между центрами – 1000 мм;
- Надежный частотный двигатель.

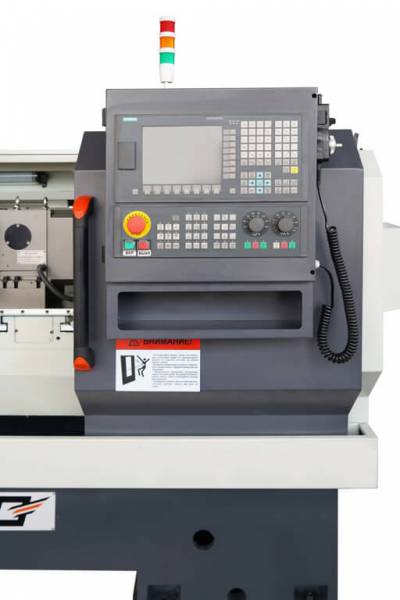

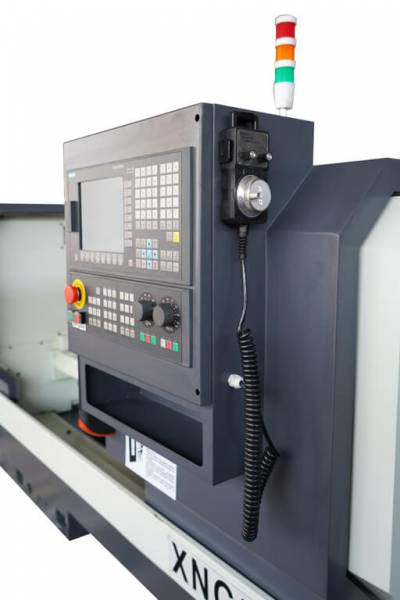

Токарный станок Metal Master XNC 50100 оснащен системой ЧПУ SINUMERIK 808DA, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной обработки является оптимальным выбором для станков данного класса.
Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.

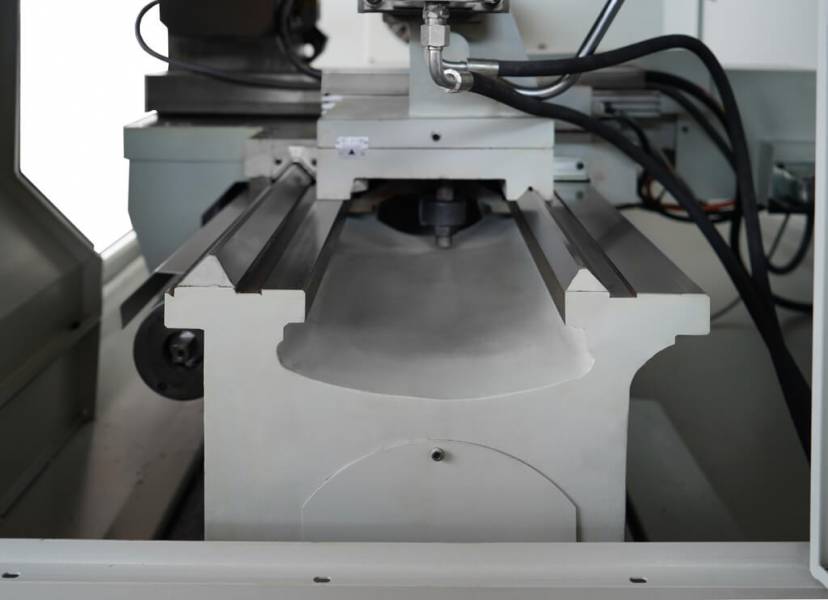

Мощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. Станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.

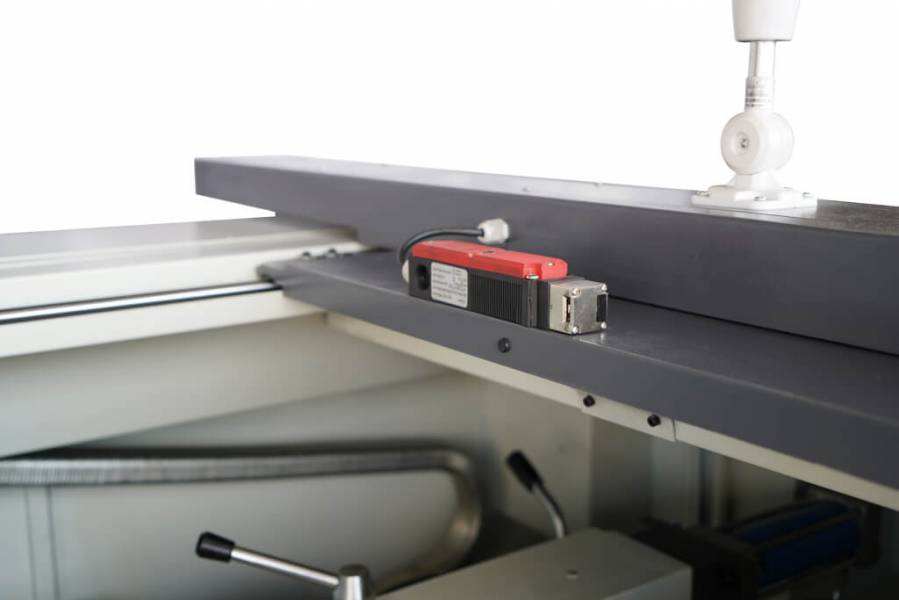

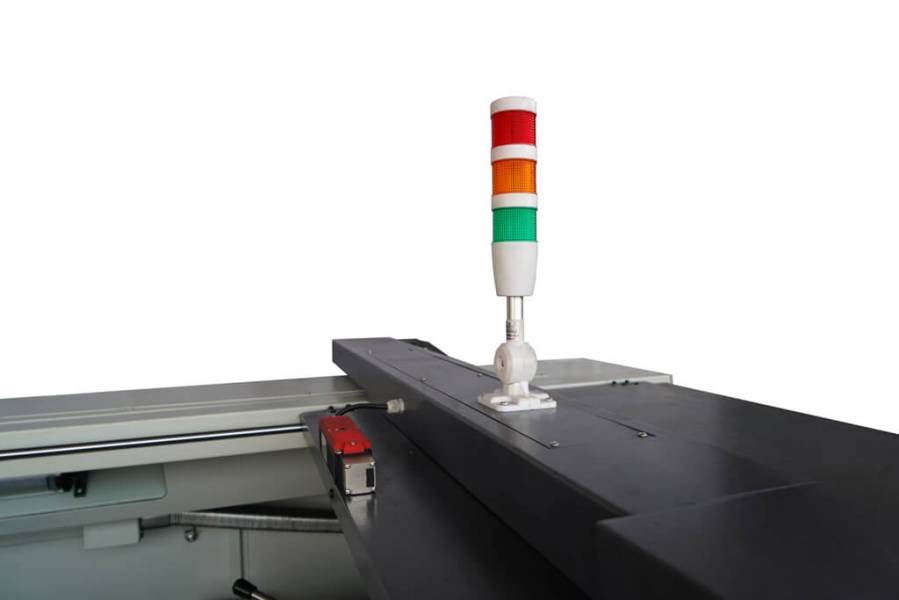

Защитные дверцы станка оснащены концевым выключателем.

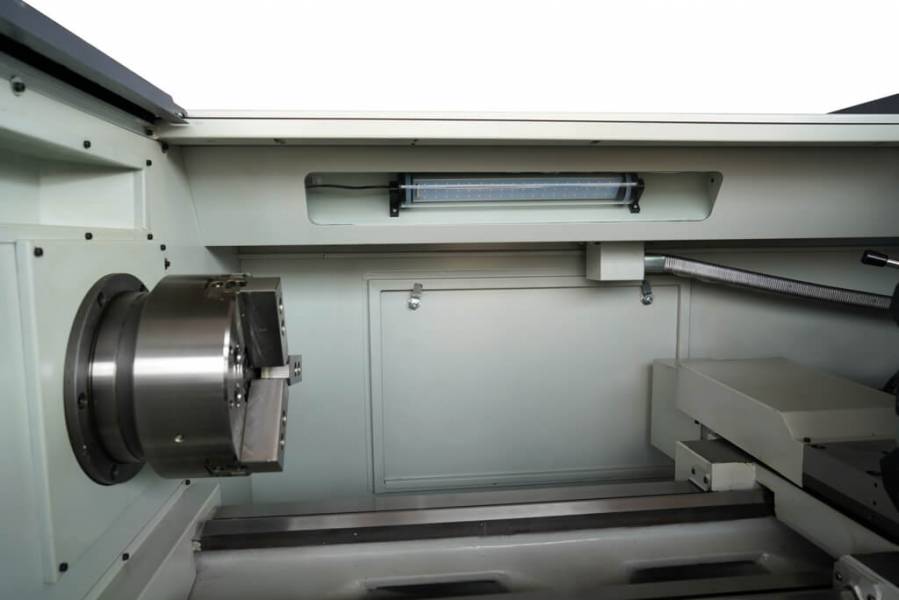

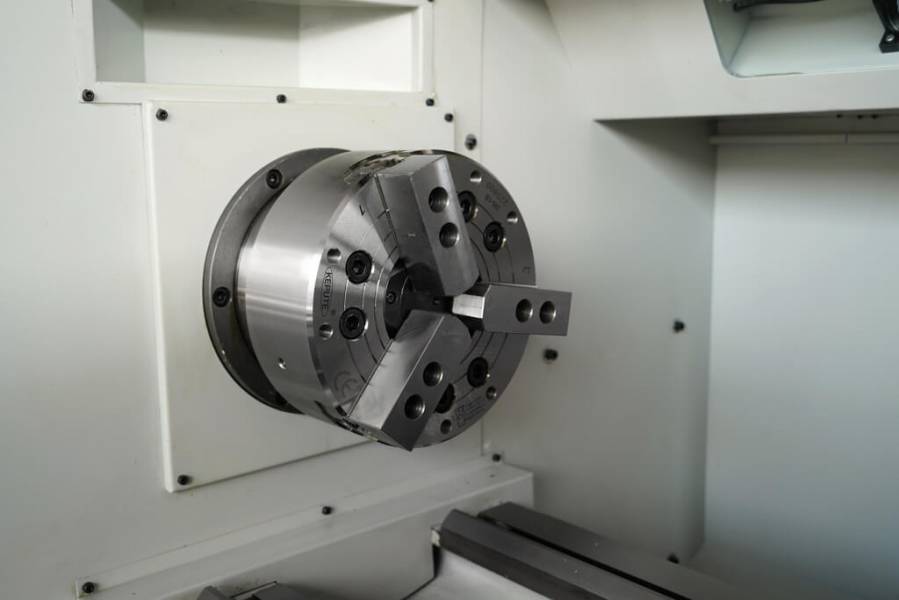

На станке установлен 3-кулачковый гидравлический патрон диаметром 250 мм.

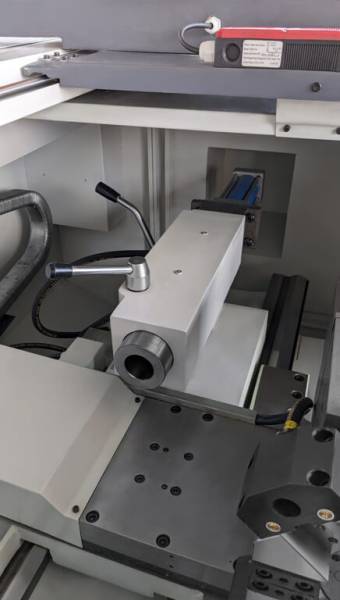

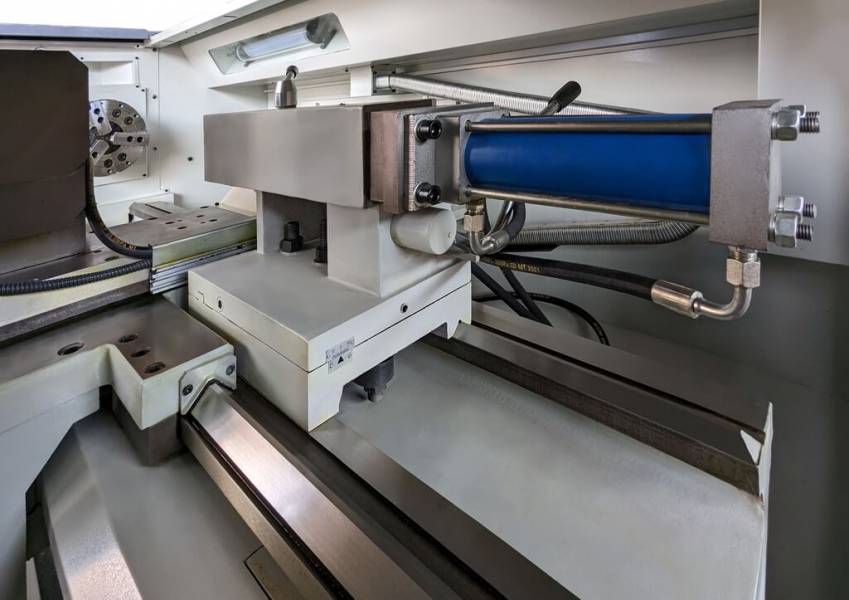

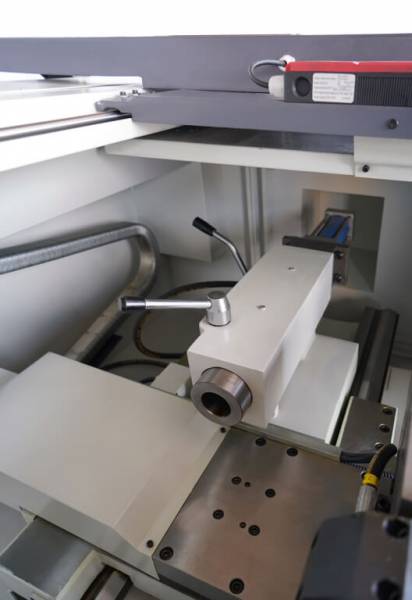

На задней бабке установлен гидроцилиндр, отвечающий за перемещение пиноли.

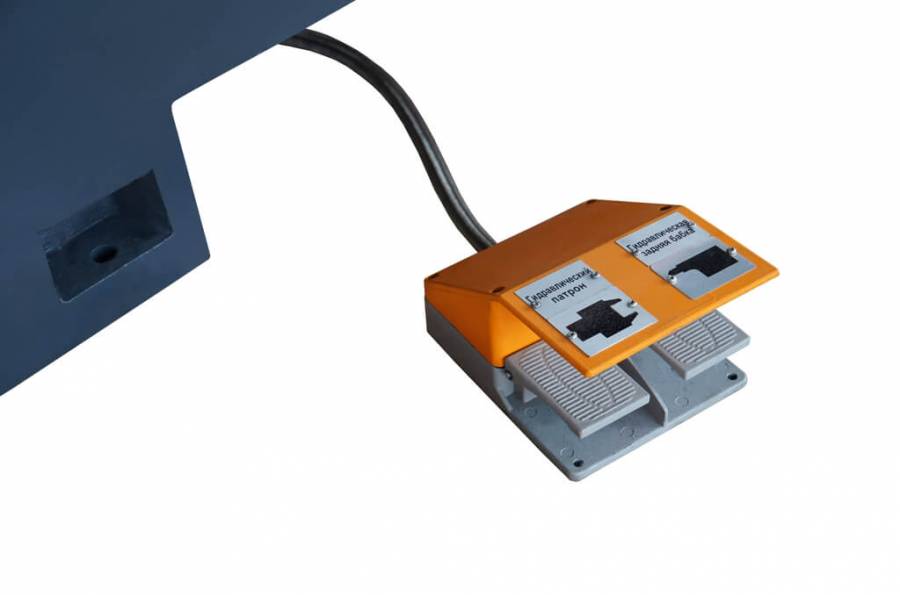

Управление гидравлическим патроном и перемещением пиноли задней бабки осуществляется при помощи переносной ножной педали.
Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. Перемещение задней бабки осуществляется вручную.

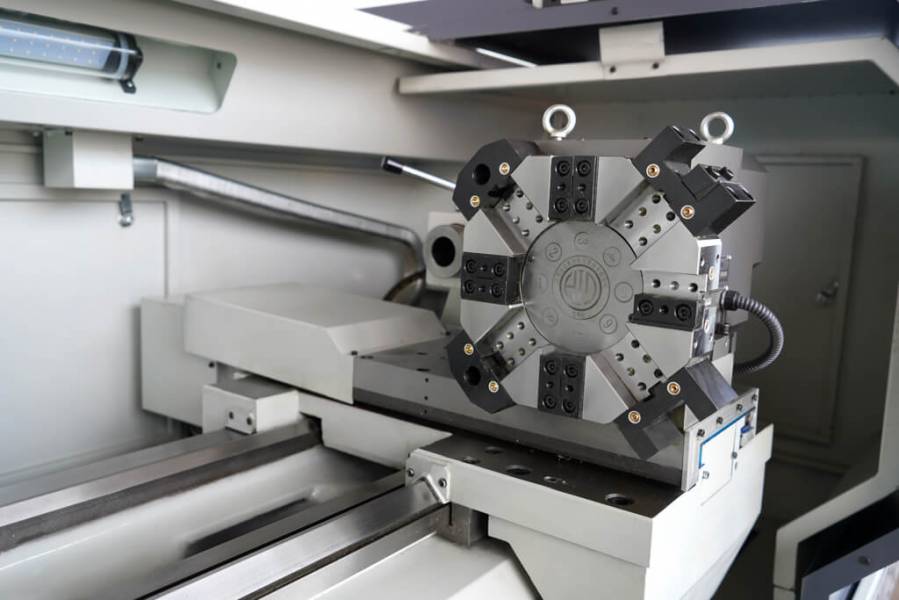

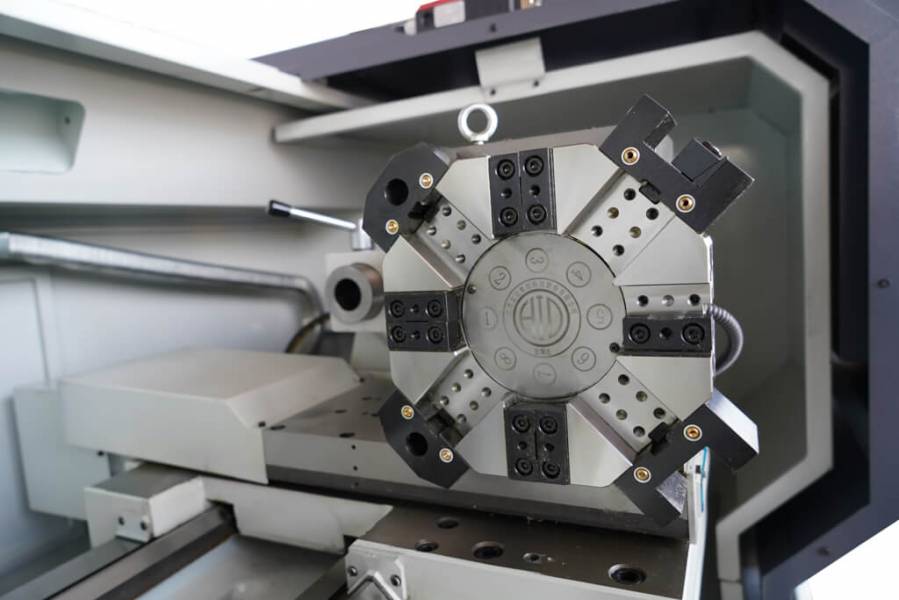

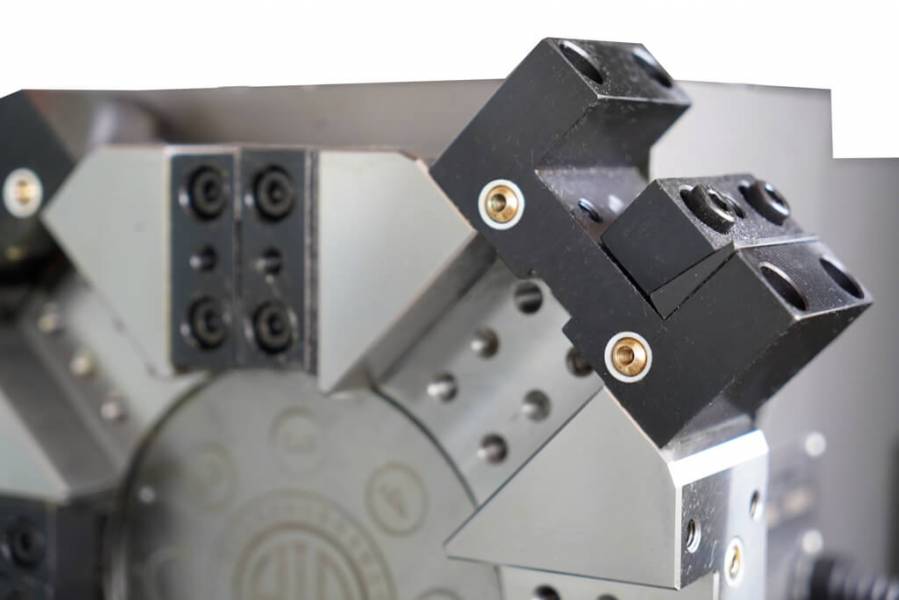

Суппорт оснащен 8-позиционной револьверной головкой. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 25х25 мм (2 шт.) и для инструмента с хвостовиком круглого сечения диаметром 22 мм (2 шт.) с возможностью расточки до диаметра 25 мм.
Револьверная головка имеет специальные патрубки, через которые в зону резания подается СОЖ.
Направляющие станины прошли закалку током высокой частоты. Ширина станины составляет 400 мм.

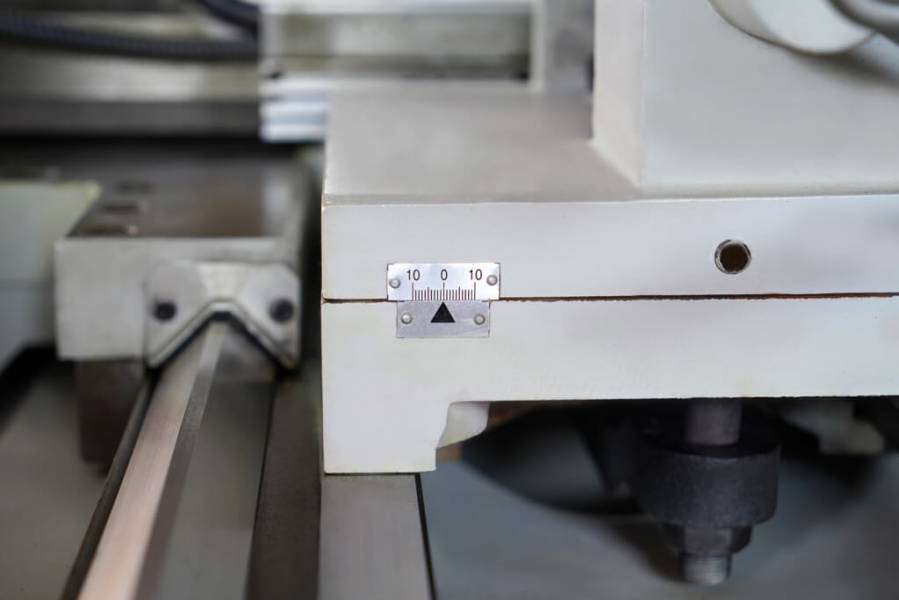

Поперечное перемещение задней бабки составляет ±10 мм.

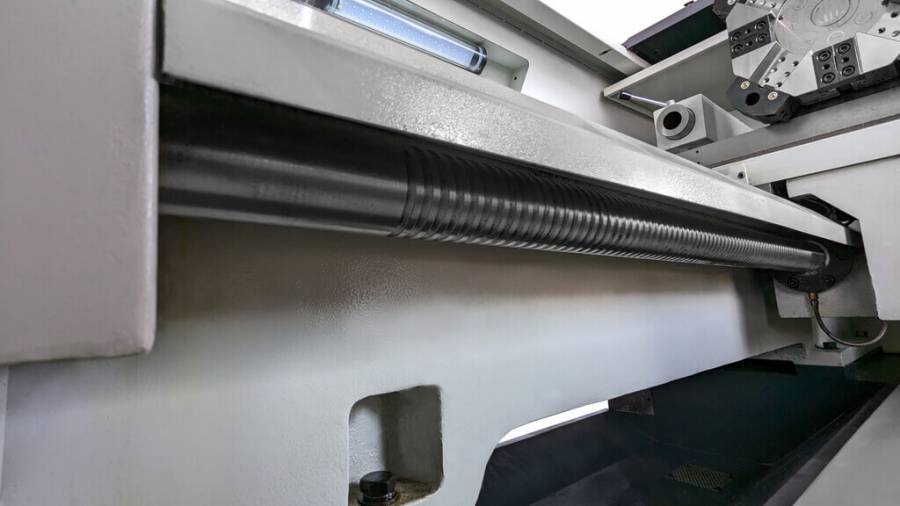

Суппорт перемещается при помощи ШВП в поперечном и продольном направлении. Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.

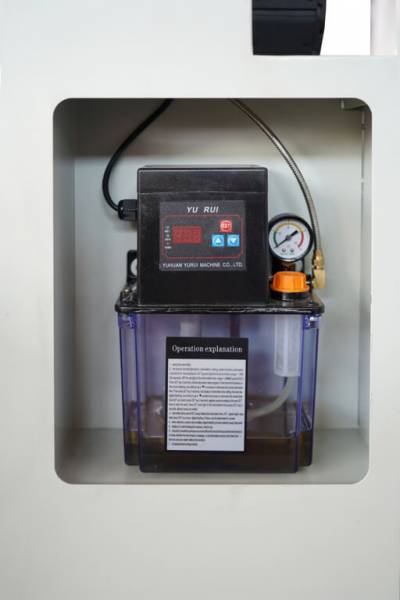

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.
Станок оборудован светодиодной лампой местного освещения.

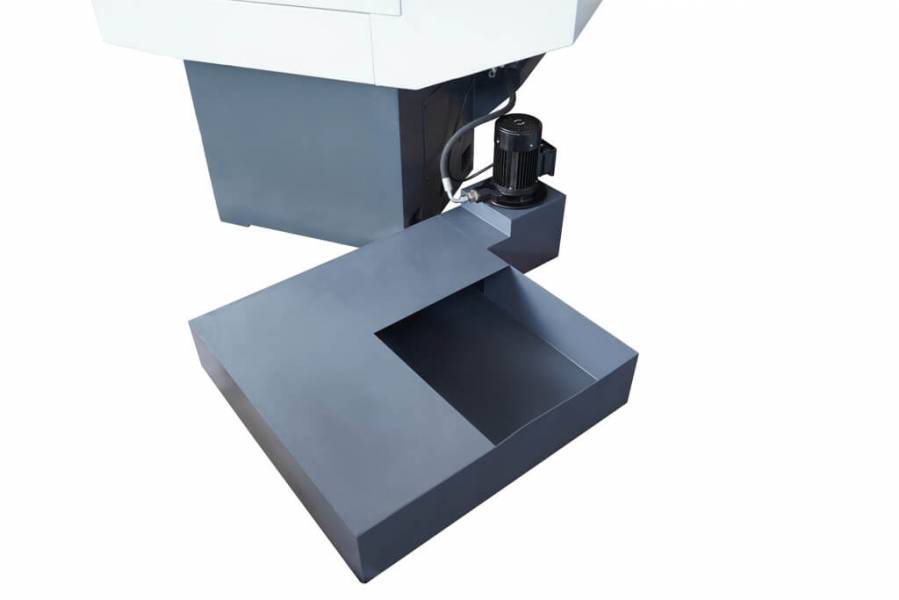

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,18 кВт и резервуар, которые располагаются под станком.

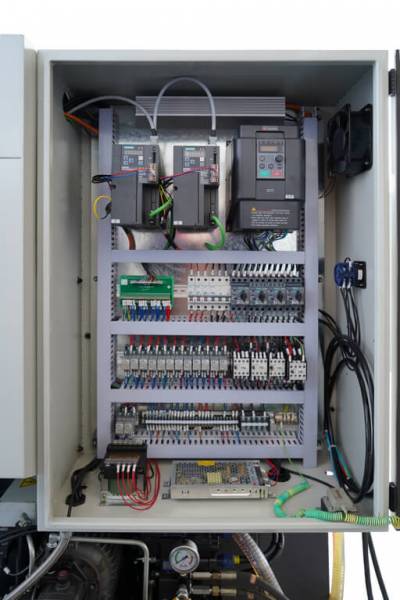

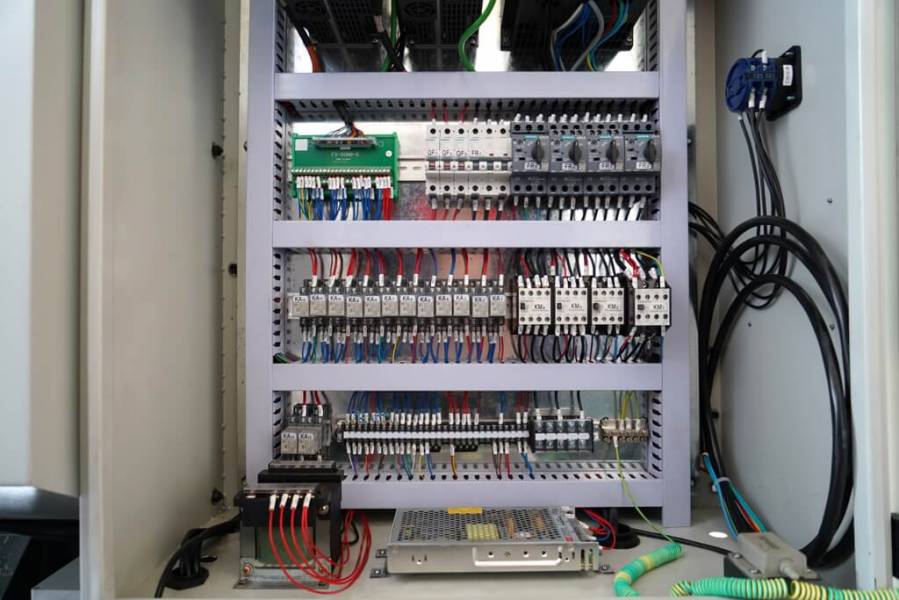

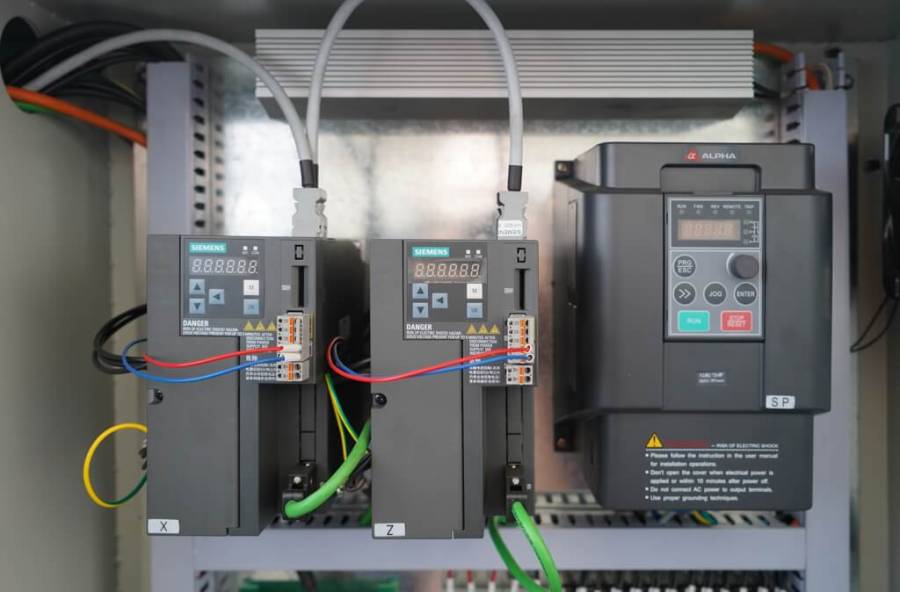

С тыльной стороны станка расположен электрошкаф. Сервоприводы и электрокомпоненты мирового известного бренда Siemens, а также частотный преобразователь Alpha обеспечивают надежную и бесперебойную работу оборудования. Дверца электрошкафа оснащена концевым выключателем.

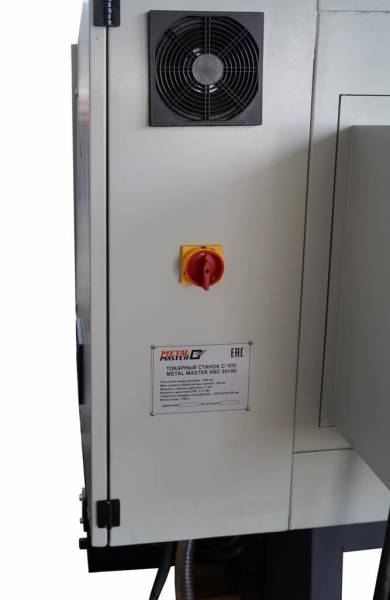

На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.
Станок оснащен частотным и надежным двигателем мощностью 11 кВт. Вращение на шпиндель передается через клиновые ремни.

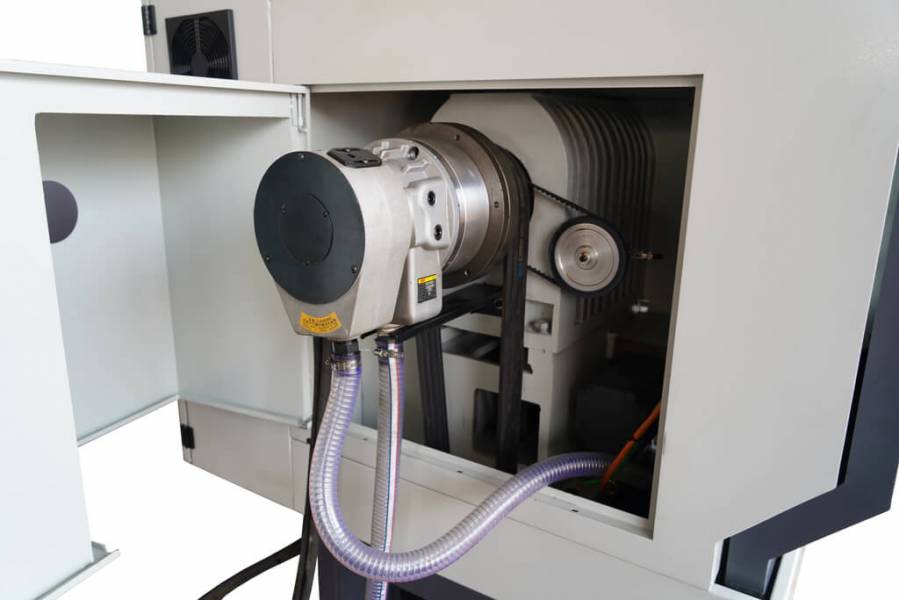

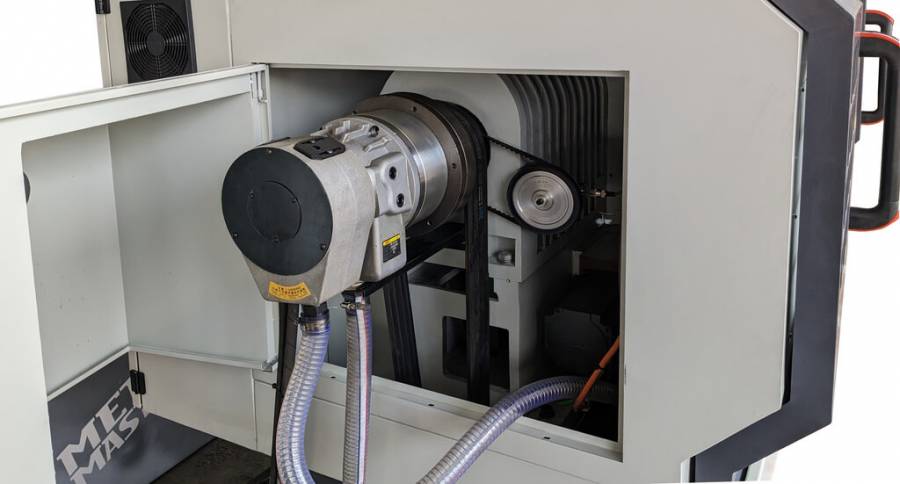

Под защитной дверцей шпиндельной бабки расположено гидравлическое устройство, состоящее из закрепленного на шпинделе гидравлического цилиндра с поршнем. На хвостовике гидроцилиндра расположен маслоподающий коллектор. Защитная дверца оснащена концевым выключателем.

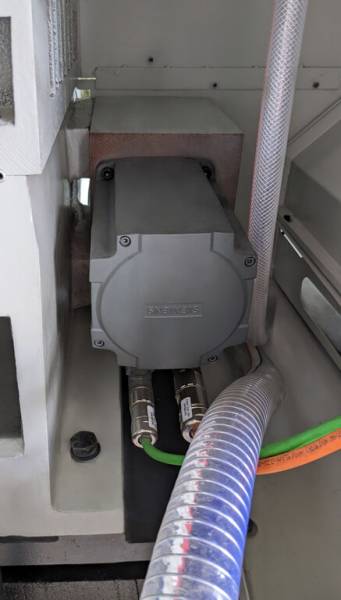

За перемещение суппорта по осям X/Z отвечают сервоприводы бренда Siemens.

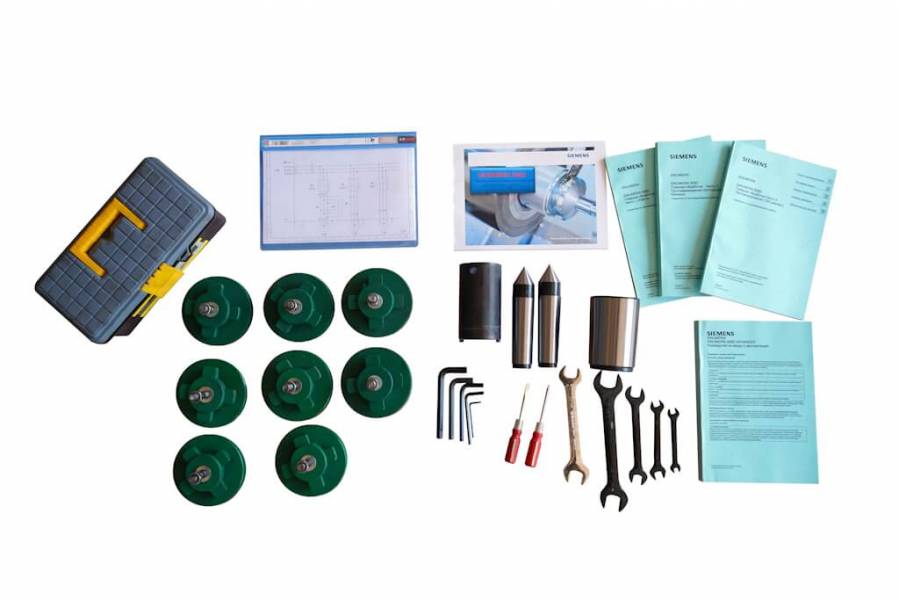

В ЗИП входит набор рожковых ключей, набор шестигранников, отвертки, ключ для снятия гидравлического патрона, переходник с конуса 93 мм 1:20 на конус МТ-5, опоры, два упорных центра, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.
В ЗИП входит набор рожковых ключей, набор шестигранников, масленка, отвертки, ключ для снятия гидравлического патрона, опоры, два упорных центра, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.
В стандартную комплектацию станка входят:
- ЧПУ Siemens 808DA;
- Гидравлический патрон 250 мм;
- Гидравлическая задняя бабка;
- 8-ми позиционный электрический револьверный держатель инструмента;
- Автоматическая смазка и подача СОЖ;
- Освещение рабочей зоны;
- Руководство по эксплуатации на русском языке.
Товар из разделов
Инструкция
Мы вышлем Вам инструкцию!
Отзывы и вопросы Metal Master Станок токарный с ЧПУ METAL MASTER XNC 50100
Вячеслав
Вячеслав
Вижу, что у станка конус шпинделя 93 мм 1:20 — это нестандартный размер. Не возникнет ли проблем с оснасткой?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! В комплекте идёт переходник с МТ-6 на МТ-5, а большинство современной оснастки адаптируется под такой конус. К тому же, этот вариант надежнее держит нагрузку при обработке крупных деталей.
Степан
Степан
У вас в характеристиках указана мощность двигателя 11 кВт - это не маловато для станка с такими габаритами? Как он справляется с тяжелыми заготовками?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! 11 кВт для этого станка — оптимальный показатель. Частотный двигатель обеспечивает стабильный крутящий момент даже на низких оборотах, а массивная чугунная станина гасит вибрации.
Марк В.
Марк В.
Какая мощность основного двигателя?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Мощность основного двигателя составляет 11 кВт.
Алексей
Алексей
Какой класс точности по оси X/Z?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! ШВП по осям X/Z класса точности P5.
