Станок токарный с ЧПУ METAL MASTER XNC 50100 GM8

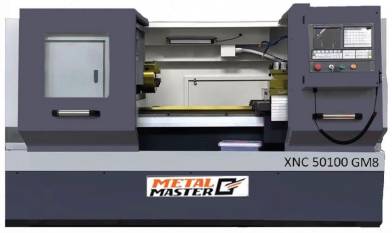

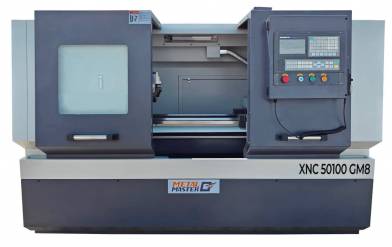

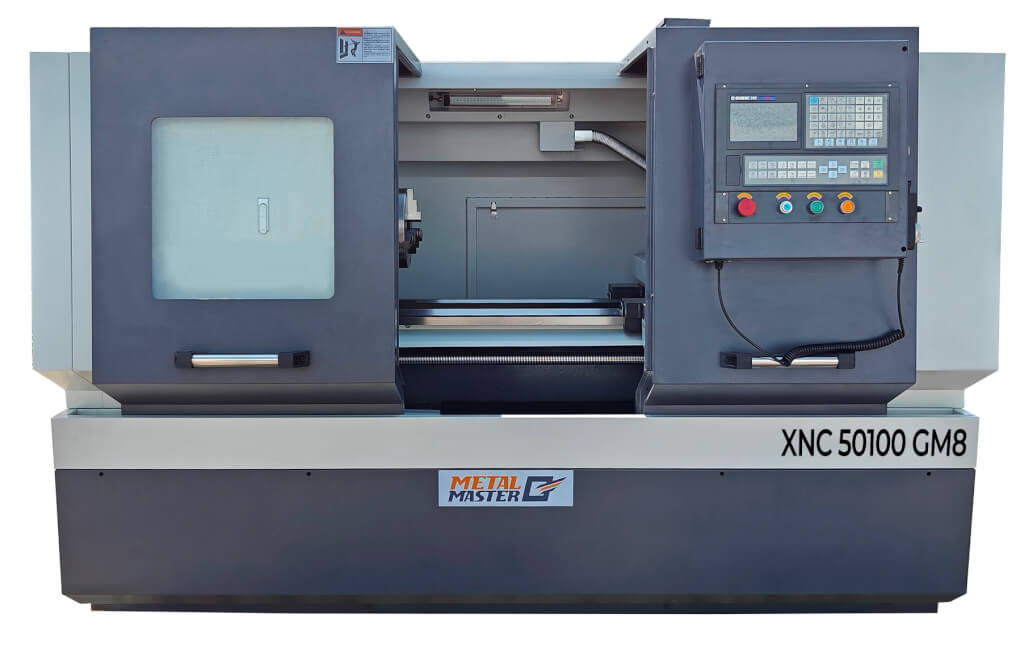

Metal Master XNC 50100 GM8 – это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество ... Полное описание
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Спасибо! Ваша заявка отправлена.
Купить в 1 клик
Станок токарный с ЧПУ METAL MASTER XNC 50100 GM8
1 499 960
₽
Технические характеристики
| Модель | XNC 50100 GM8 |
|---|---|
| Расстояние между центрами, мм | 1000 |
| Макс. диаметр обработки над станиной, мм | 500 |
| Макс. диаметр обработки над поперечными салазками, мм | 290 |
| Ширина станины, мм | 400 |
| Диапазоны скоростей шпинделя, об/мин | 10 - 1800 |
| Диаметр сквозного отверстия шпинделя, мм | 82 |
| Торец шпинделя | А2-8 |
| Конус шпинделя | 90 мм 1:20 |
| Тип патрона | Ручной |
| Диаметр патрона, мм | 250 |
| Диаметр отверстия 3-х кулачкового патрона, мм | 50 |
| Перемещение по оси Х, мм | 360 |
| Перемещение по оси Z, мм | 1000 |
| Ускоренные подачи X/Z, м/мин | 6/8 |
| Резцедержатель | Электрический револьверный |
| Количество инструментов | 8 |
| Размер держателя инструмента, мм | 25×25 |
| Размер инструментального блока с квадратным сечением, мм | 25×25 (2 шт.) |
| Размер инструментального блока с круглым сечением, мм | Ø25 (2 шт.) |
| Задняя бабка | Ручная |
| Ход пиноли задней бабки, мм | 130 |
| Конус пиноли задней бабки | МТ5 |
| Мощность главного двигателя, кВт | 11 |
| Тип двигателя | Частотный |
| Размер винта X/Z | 25/40 |
| Класс точности X/Z | P3/P4 |
| Точность позиционирования по осям X/Z, мм | 0,015/0,015 |
| Повторяемость по осям X/Z, мм | 0,01/0,01 |
| Мощность двигателя СОЖ, кВт | 0,12 |
| Система ЧПУ | GSK |
| Габаритные размеры станка (Д×Ш×В), мм | 2470×1520×1770 |
| Габаритные размеры станка в упаковке (Д×Ш×В), мм | 2750×1800×1900 |
| Масса нетто/брутто, кг | 1580 / 1800 |
Описание
Metal Master XNC 50100 GM8 – это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.
Особенности:
- Массивная литая станина из серого чугуна;
- Массивная чугунная тумба;
- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ GSK;
- Простота в программировании;
- Серводвигатели GSK;
- 8-ми позиционная револьверная головка для инструмента;
- ШВП по осям X/Z класса точности P3/P4;
- Закаленные направляющие ТВЧ;
- Автоматическая централизованная система смазки;
- Диаметр обработки над станиной – 500 мм;
- Расстояние между центрами – 1000 мм;
- Надежный частотный двигатель.

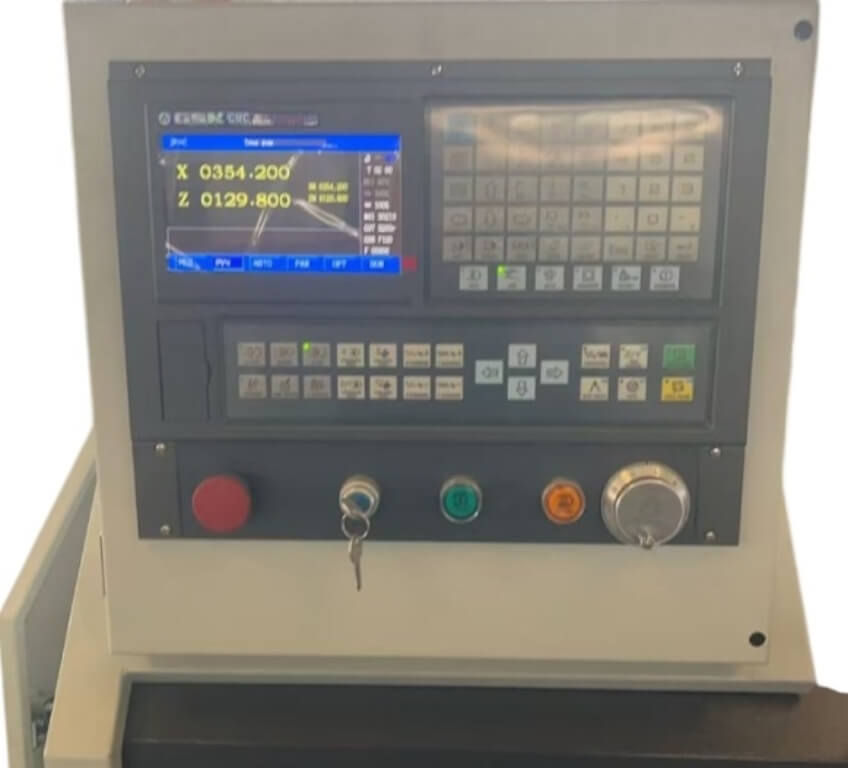

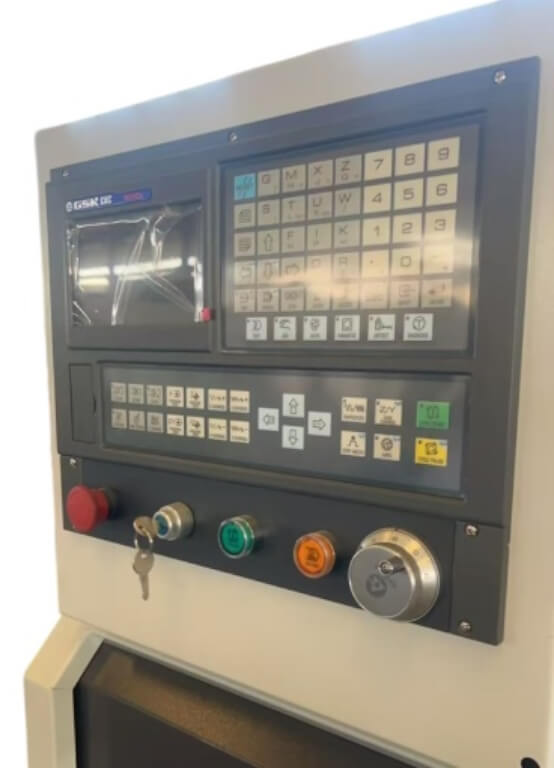

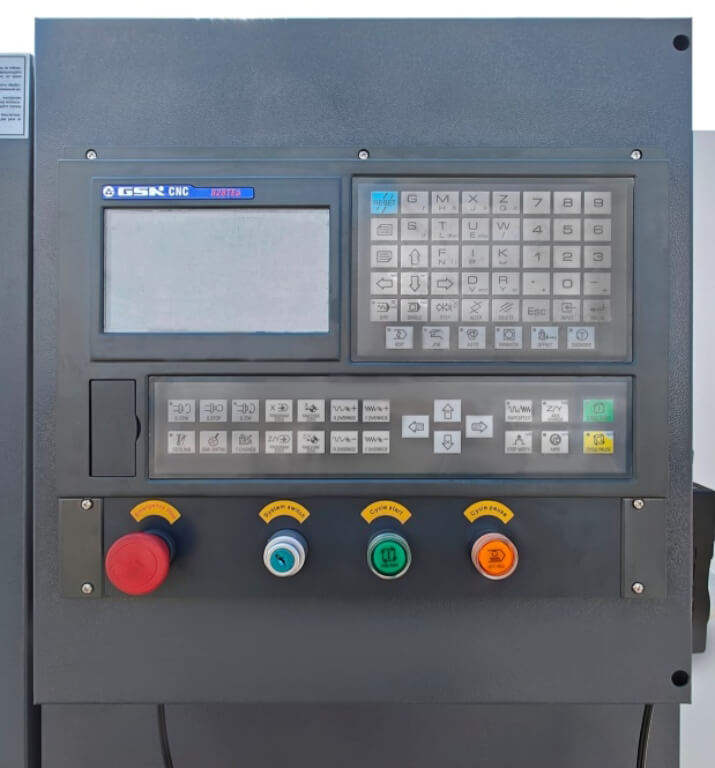

Токарный станок оснащен системой ЧПУ GSK, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной технологии является оптимальным выбором для станков данного класса.

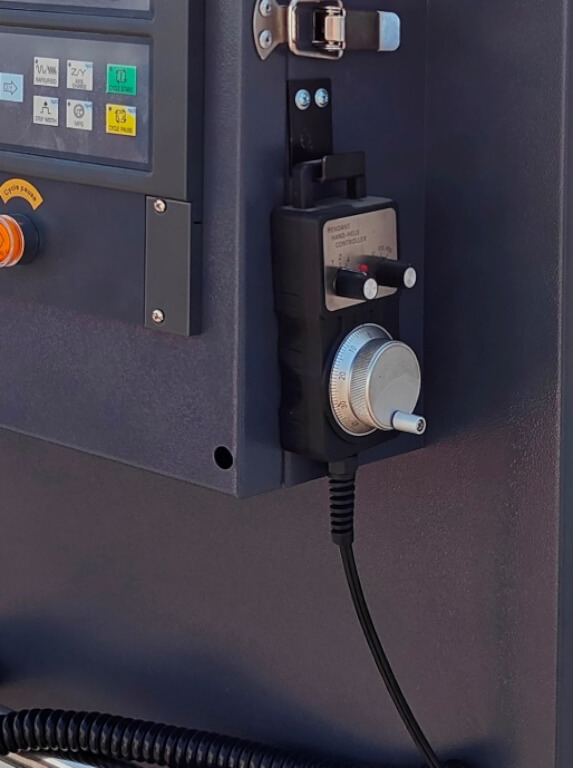

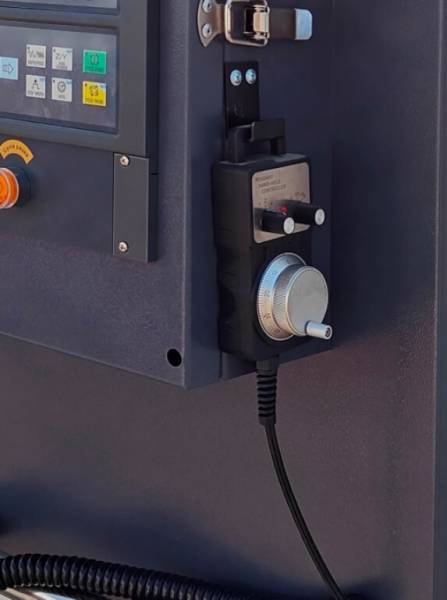

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.

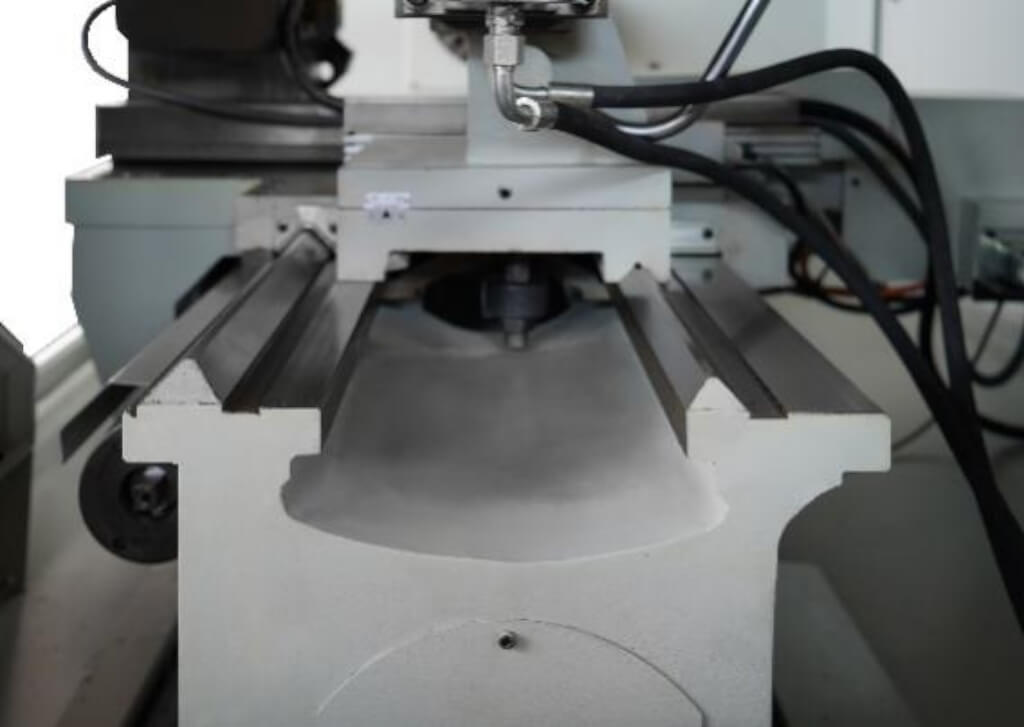

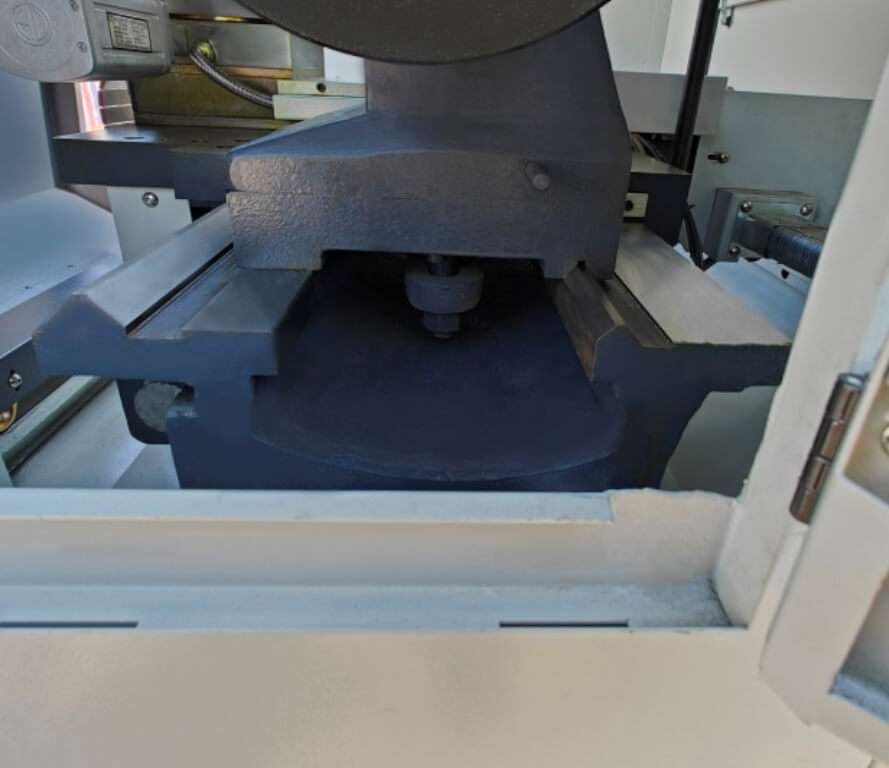

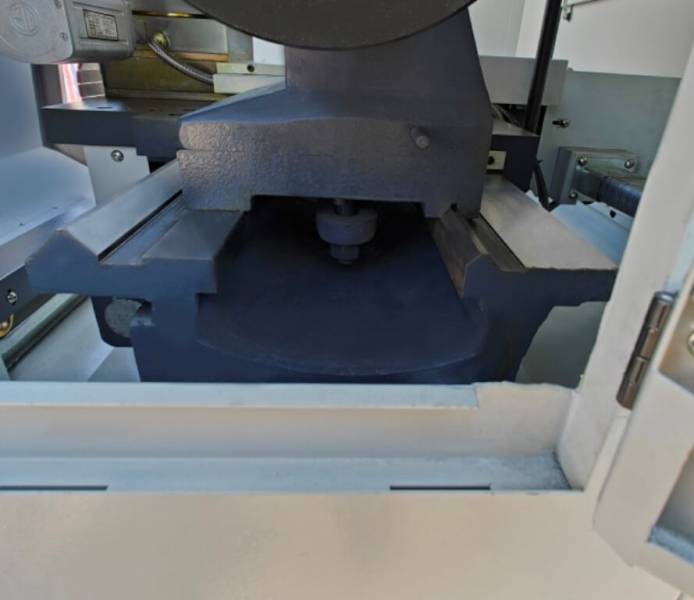

Мощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. Станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.
Направляющие станины прошли закалку током высокой частоты. Ширина станины составляет 400 мм.

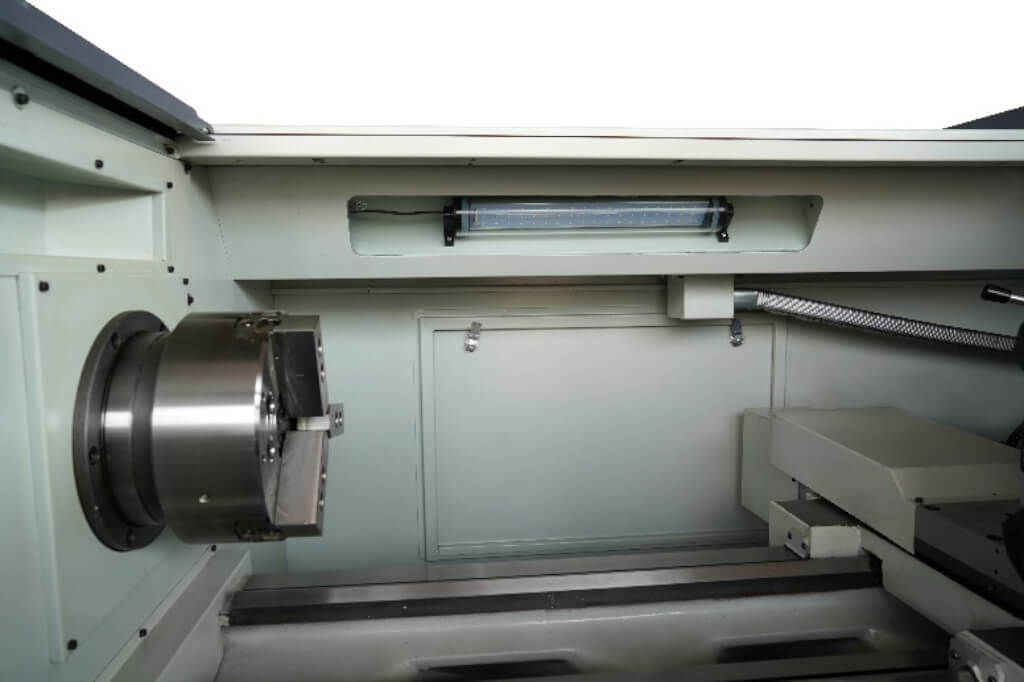

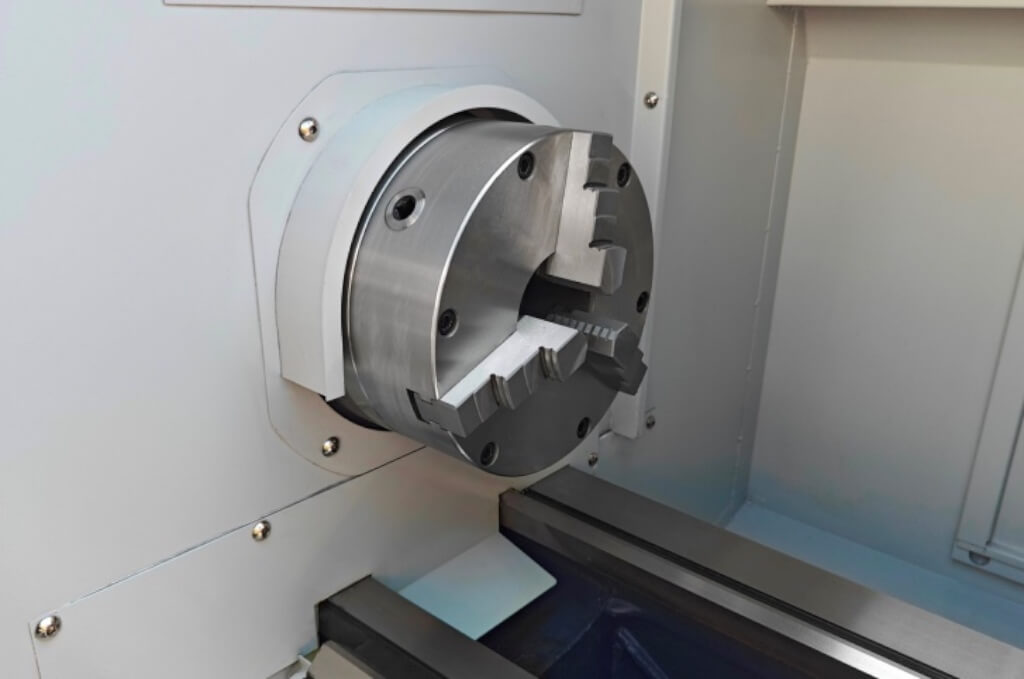

На станке установлен 3-х кулачковый патрон диаметром 250 мм.

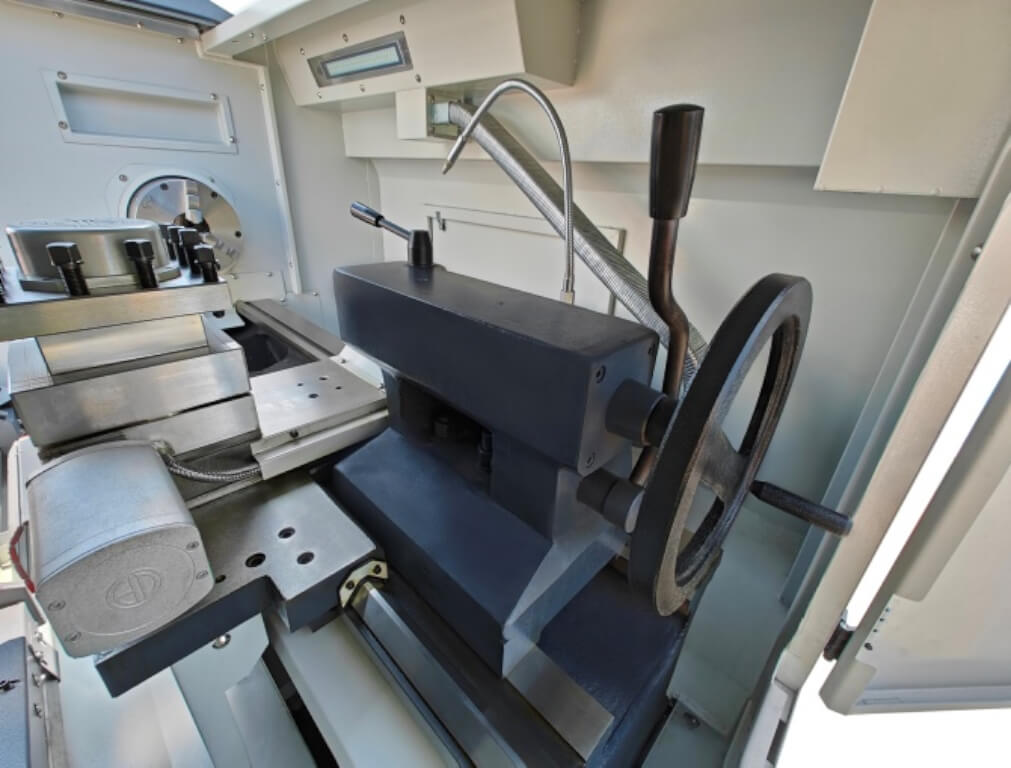

Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. Перемещение задней бабки осуществляется вручную.

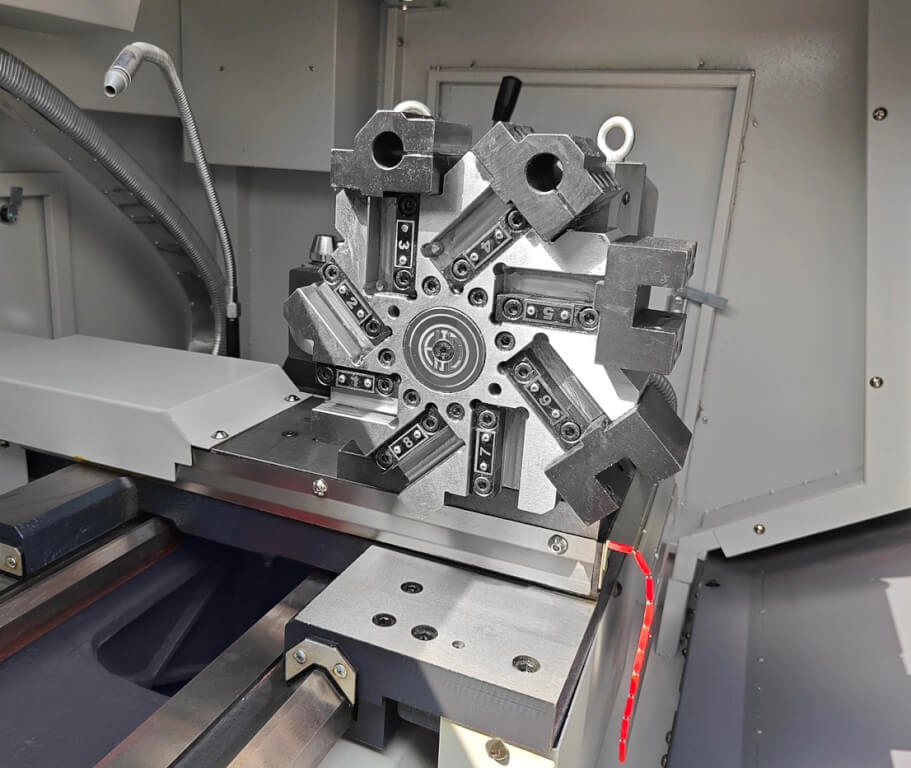

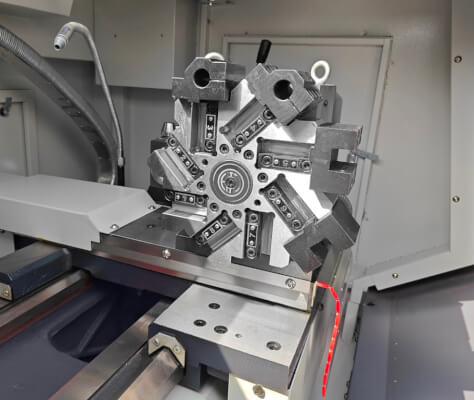

Суппорт оснащен 8-ми позиционной револьверной головкой. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 25×25 мм и для инструмента с хвостовиком круглого сечения диаметром 25 мм.
Для уменьшения трения между деталями и защиты инструментов от коррозии и перегрева в зону резания подается СОЖ.

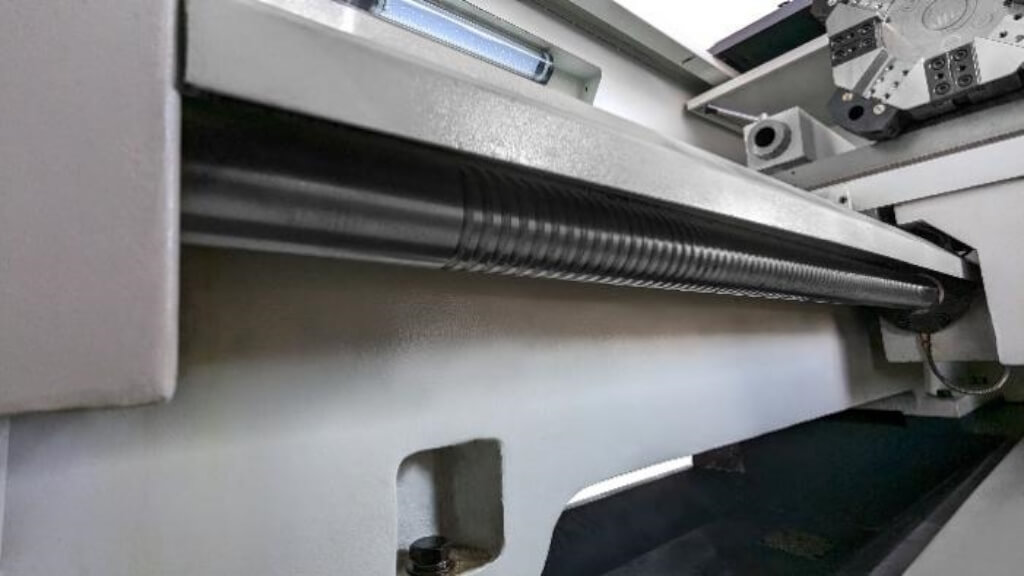

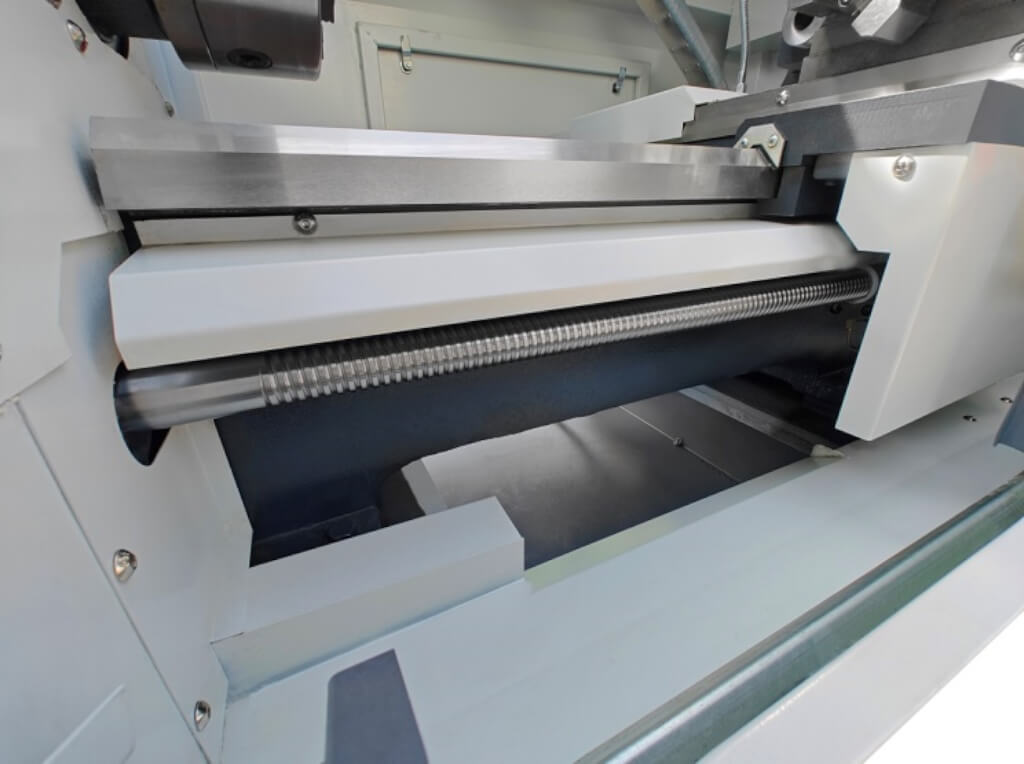

Суппорт перемещается при помощи ШВП в поперечном и продольном направлении. Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.

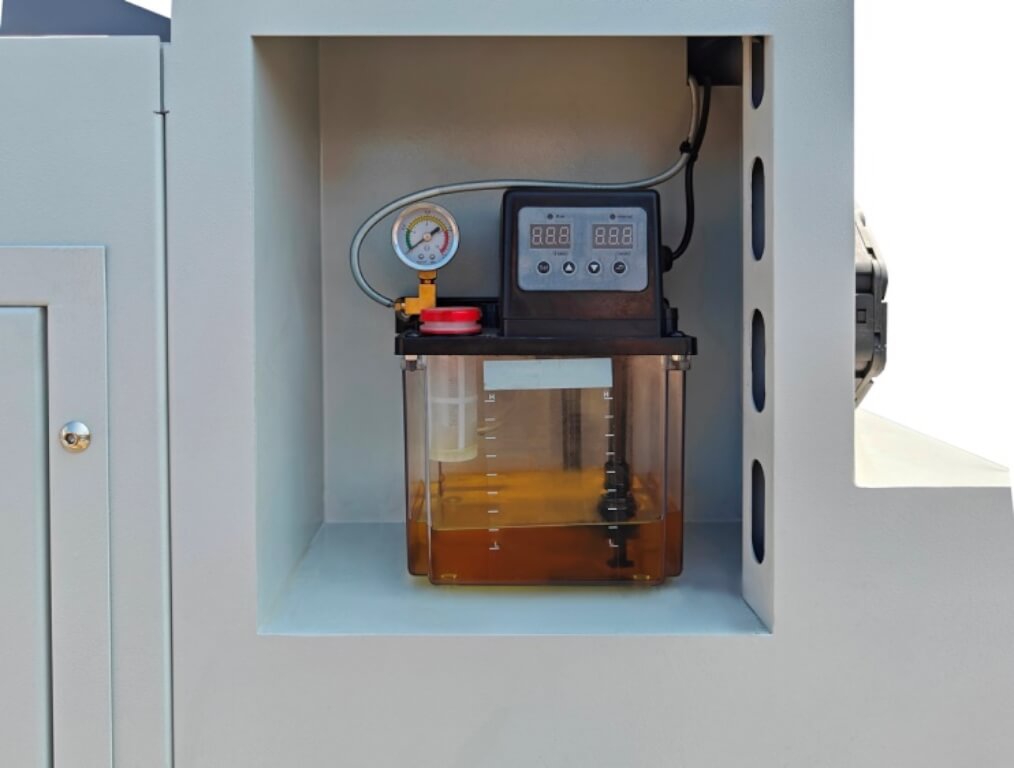

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.

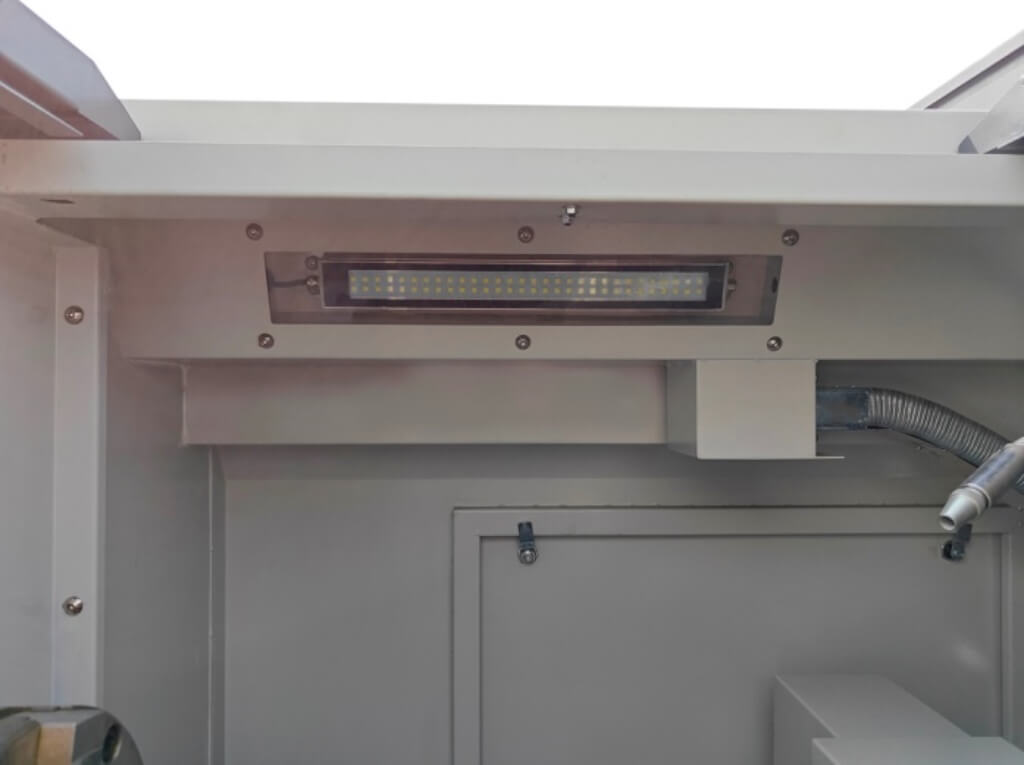

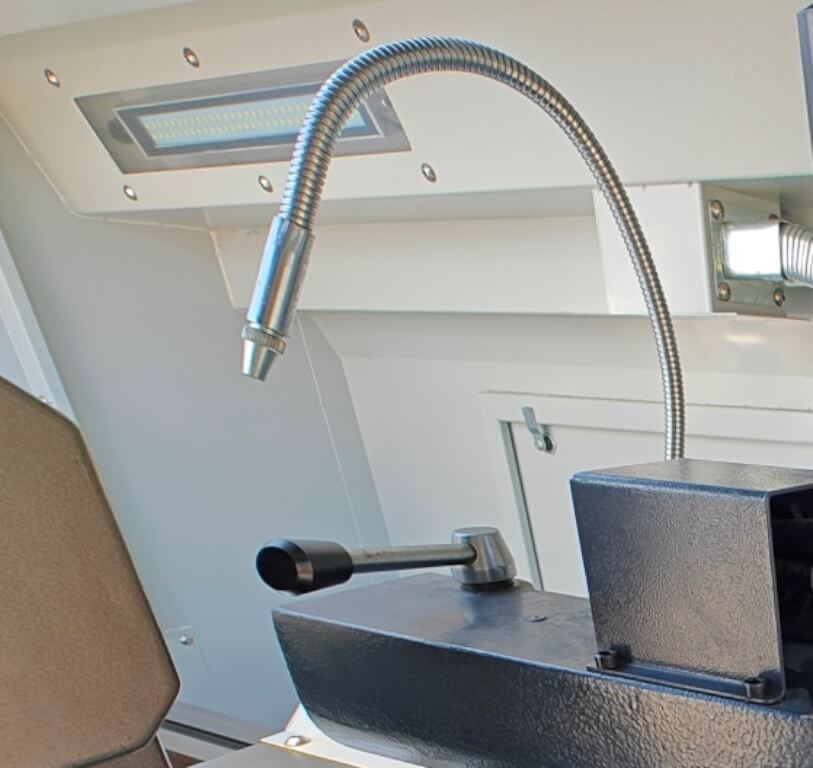

Станок оборудован светодиодной лампой местного освещения.
Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,12 кВт и резервуар, которые располагаются под станком.

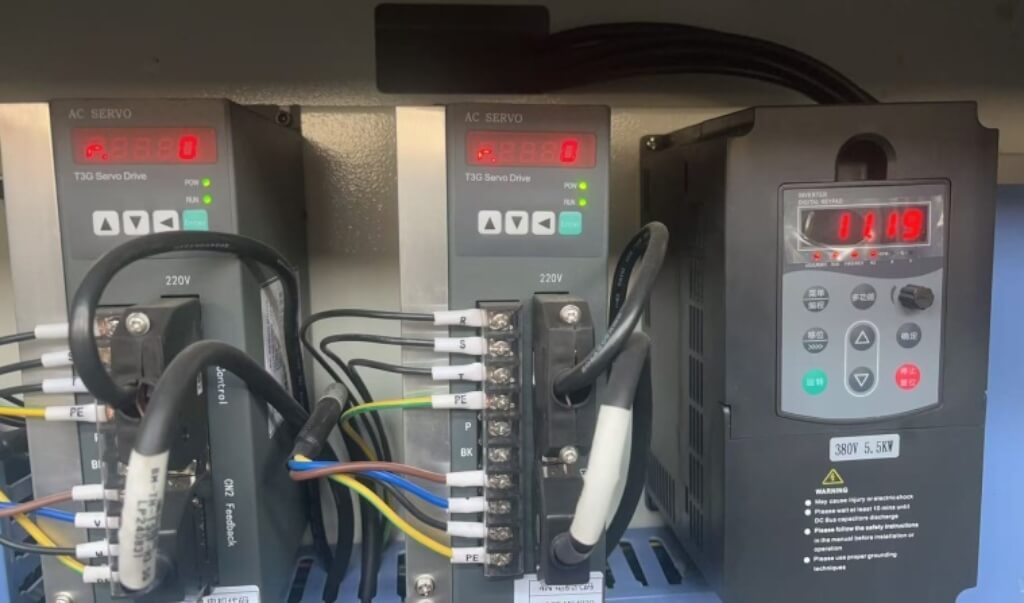

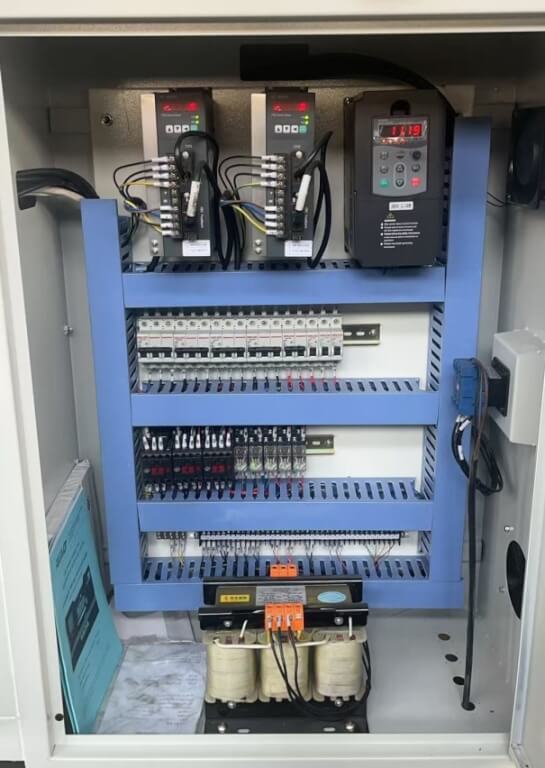

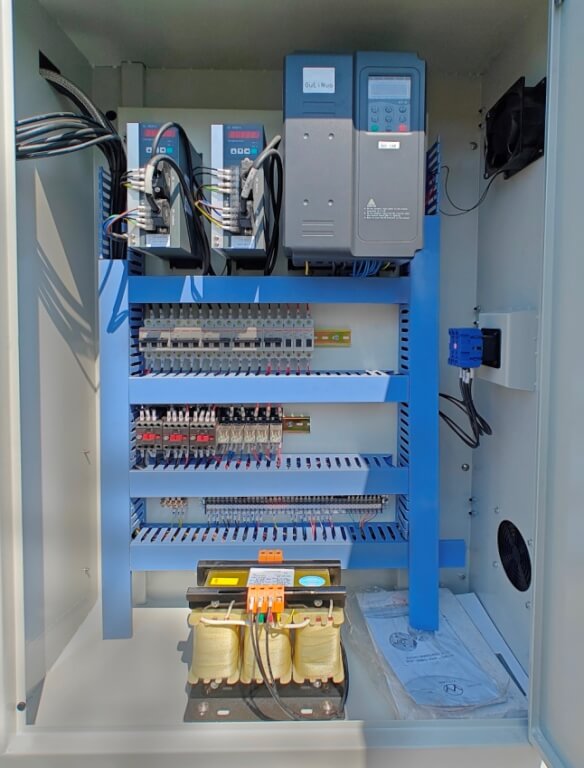

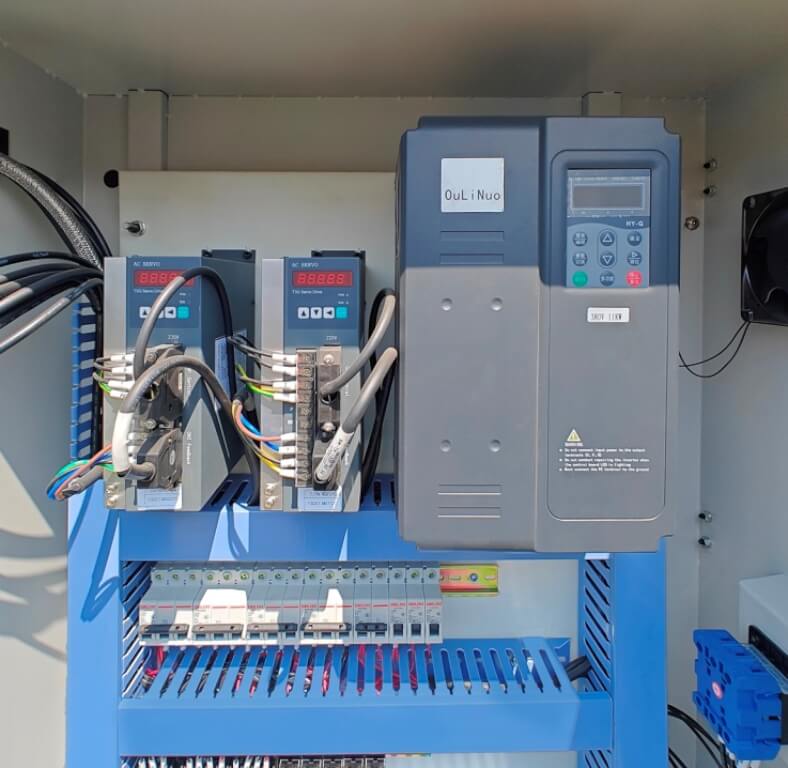

С тыльной стороны станка расположен электрошкаф. Сервоприводы бренда GSK и качественные электрокомпоненты, а также частотный преобразователь обеспечивают надежную и бесперебойную работу оборудования. Дверца электрошкафа оснащена концевым выключателем.

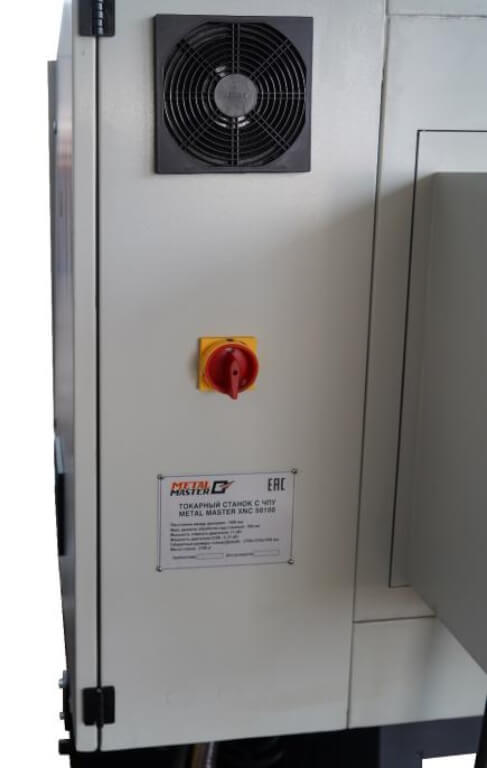

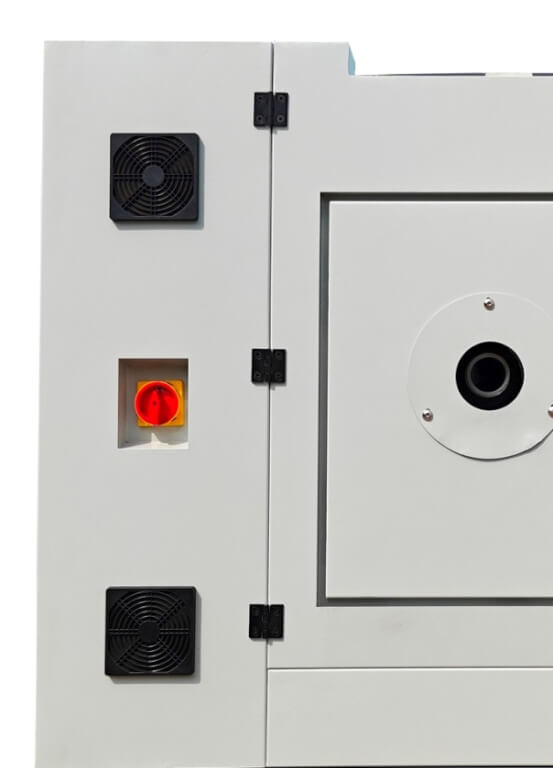

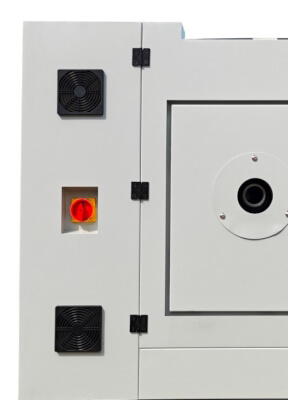

На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.

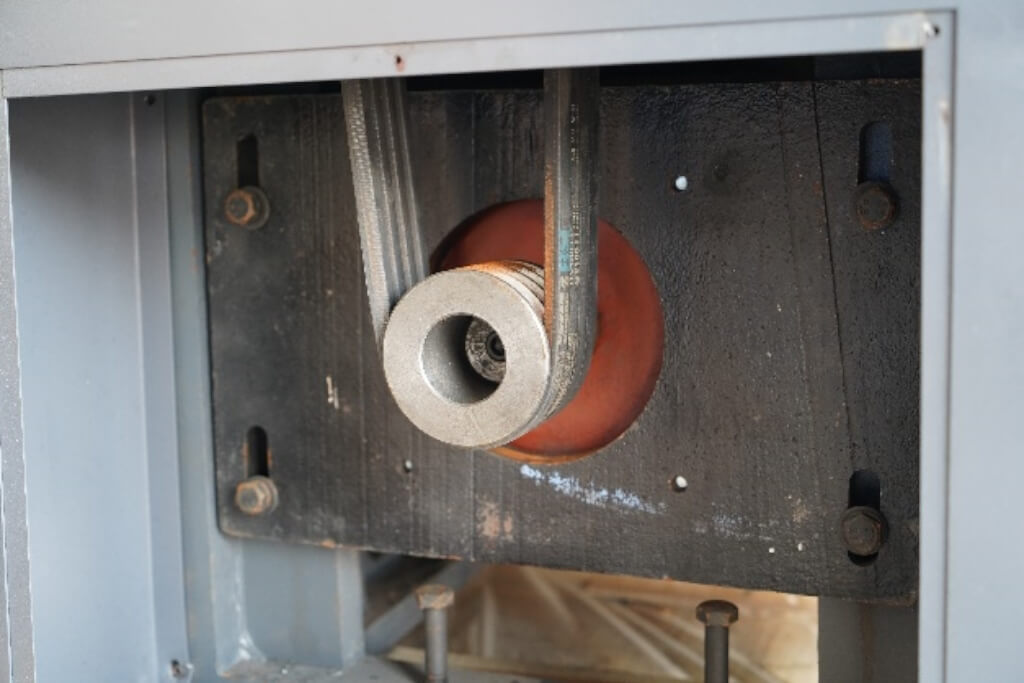

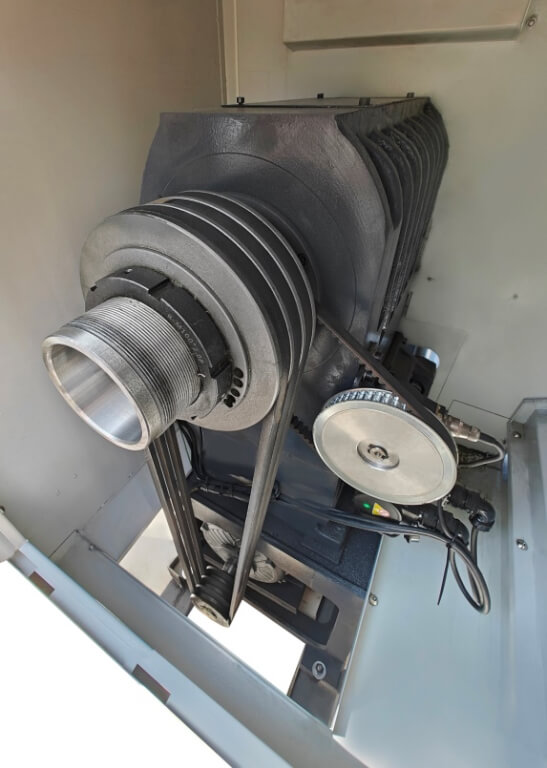

Станок оснащен частотным и надежным двигателем мощностью 11 кВт. Вращение на шпиндель передается через клиновые ремни.

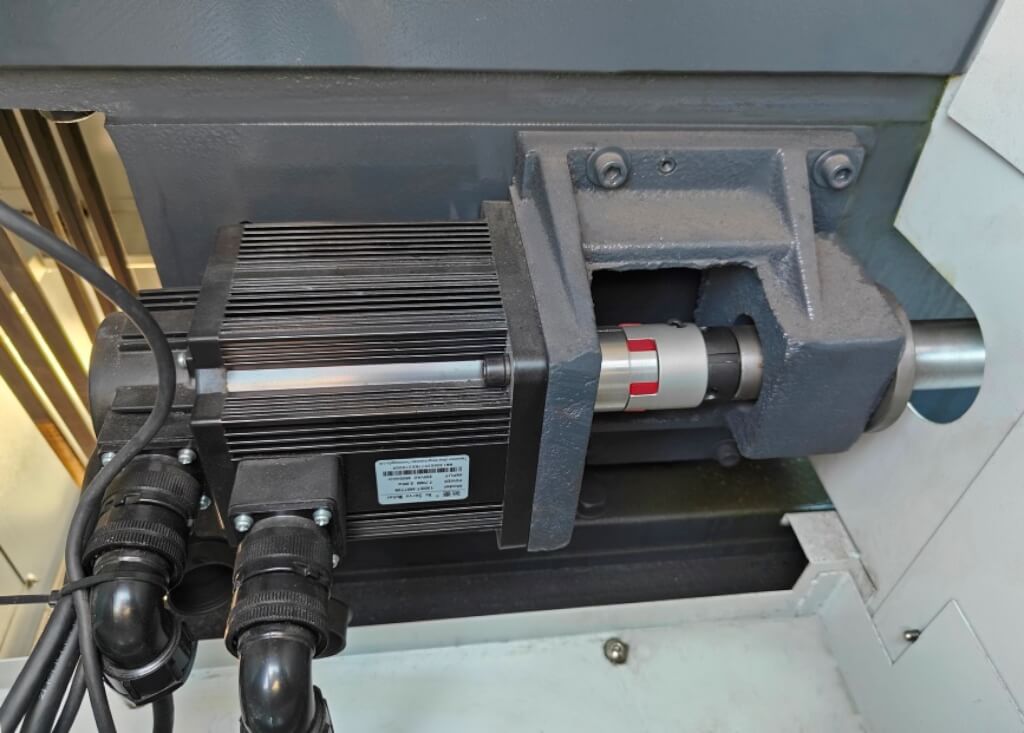

За перемещение суппорта по осям X/Z отвечают сервоприводы бренда GSK.
В ЗИП входит рожковый ключ, набор шестигранников, отвертки, ключ для снятия гидравлического патрона, опоры, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.

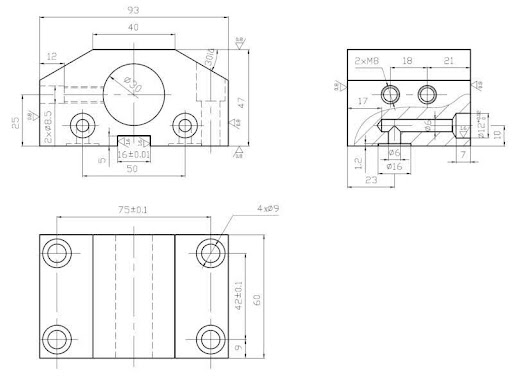

Посадочные размеры для инструментального блока с квадратным и круглым сечением.
В стандартную комплектацию станка входят:
- ЧПУ GSK;
- 3-х кулачковый патрон 250 мм;
- Задняя бабка, перемещаемая вручную;
- 8-ми позиционный электрический револьверный держатель инструмента;
- Автоматическая смазка и подача СОЖ;
- Освещение рабочей зоны;
- Руководство по эксплуатации.
Товар из разделов
Инструкция
Мы вышлем Вам инструкцию!
Отзывы и вопросы Metal Master XNC 50100 GM8
Олег
О
Олег
Буду обрабатывать крупные детали, резцов 20 на 20 не хватит? что порекомендуете?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! На этой модели инструмент 25х25 - это преимущество, более массивный и жёсткий резец, чем 20×20, что важно при обработке крупных деталей с большими нагрузками.
Артур
А
Артур
Почему здесь ход пиноли всего 130 мм, а у других моделей больше?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Для большинства операций на станках такого класса 130 мм достаточно - это стандартный ход для поджима длинных заготовок.
Валентин
В
Валентин
Чем конкретно этот станок лучше аналогов в своей ценовой категории?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Ключевое преимущество — массивная литая чугунная станина и закаленные направляющие. Это гасит вибрации и обеспечивает высокую жесткость, что напрямую влияет на чистоту обработки и точность (позиционирование 0,015 мм). Плюс, прецизионные ШВП класса P3/P4 — это гарантия долговременной точности и повторяемости.
Руслан
Р
Руслан
Вижу, что шпиндель частотный, а не серво. Это не хуже? Хватит ли момента на низких оборотах для тяжелого реза?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Частотный привод — это адекватное и надежное решение. Двигатель 11 кВт передает усилие через клиноременную передачу, что как раз обеспечивает высокий крутящий момент на низких оборотах для силового реза по стали. Это проверенная и ремонтопригодная конструкция.
