Модель | X32100k |
---|---|
Макс. диаметр над станиной | Ø 330 мм |
Макс. диаметр над выемкой в станине (при наличии) | Ø 476 мм |
Макс. диаметр над поперечными салазками | Ø 198 мм |
Расстояние между центрами | 1000 мм |
Диаметр отверстия шпинделя | 38 мм |
Диапазон скоростей шпинделя | 8 скоростей 70-2000 об/мин |
Торец шпинделя | D1-4 |
Конус отверстия шпинделя | MT 5 |
Конус шпинделя задней бабки | MT 3 |
Макс. ход каретки | 880 мм |
Макс. ход поперечных салазок | 160 мм |
Макс. ход верхней салазки | 76 мм |
Ширина станины | 181 мм |
Макс. ход пиноли задней бабки | 100 мм |
Максимальное сечение резца | 16х16 мм |
Автоматическая продольная подача | 0,079-1,291 мм/об (36) |
Автоматическая поперечная подача | 0,017-0,276 об/мм (36) |
Диапазон нарезаемых метрических резьб | 0.4-7 мм/об, (36) |
Диапазон нарезаемых дюймовых резьб | 4-60 ниток/дюйм (36) |
Мощность двигателя | 1,5 кВт |
Напряжение питания | 380 В, 50 Гц |
Габаритные размеры | 1680x750x1400 мм |
Вес нетто | 520 кг |
Описание станка Токарно-винторезный станок X32100k с УЦИ
![Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания. Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания.](/design/metalmasternew/images/white.gif)
![Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания. Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания.](/design/metalmasternew/images/white.gif)
Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания.
![Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.](/design/metalmasternew/images/white.gif)
![Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.](/design/metalmasternew/images/white.gif)
Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
![В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения. В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.](/design/metalmasternew/images/white.gif)
![В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения. В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.](/design/metalmasternew/images/white.gif)
В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
![Модель позволяет раздельно регулировать обороты ходового вала и ходового винта. Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.](/design/metalmasternew/images/white.gif)
![Модель позволяет раздельно регулировать обороты ходового вала и ходового винта. Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.](/design/metalmasternew/images/white.gif)
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.
![Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем. Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.](/design/metalmasternew/images/white.gif)
![Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем. Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.](/design/metalmasternew/images/white.gif)
Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.
![Все подвижные части станка оснащены тавотницами. Все подвижные части станка оснащены тавотницами.](/design/metalmasternew/images/white.gif)
![Все подвижные части станка оснащены тавотницами. Все подвижные части станка оснащены тавотницами.](/design/metalmasternew/images/white.gif)
Все подвижные части станка оснащены тавотницами.
![На ходовой винт смонтирован защитный кожух для защиты от стружки. На ходовой винт смонтирован защитный кожух для защиты от стружки.](/design/metalmasternew/images/white.gif)
![На ходовой винт смонтирован защитный кожух для защиты от стружки. На ходовой винт смонтирован защитный кожух для защиты от стружки.](/design/metalmasternew/images/white.gif)
На ходовой винт смонтирован защитный кожух для защиты от стружки.
![Внутренний диаметр шпинделя составляет 38 мм. Внутренний диаметр шпинделя составляет 38 мм.](/design/metalmasternew/images/white.gif)
![Внутренний диаметр шпинделя составляет 38 мм. Внутренний диаметр шпинделя составляет 38 мм.](/design/metalmasternew/images/white.gif)
Внутренний диаметр шпинделя составляет 38 мм.
![Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°. Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°.](/design/metalmasternew/images/white.gif)
![Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°. Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°.](/design/metalmasternew/images/white.gif)
Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°.
![Все рукоятки оснащены четкими и удобными лимбами. Все рукоятки оснащены четкими и удобными лимбами.](/design/metalmasternew/images/white.gif)
![Все рукоятки оснащены четкими и удобными лимбами. Все рукоятки оснащены четкими и удобными лимбами.](/design/metalmasternew/images/white.gif)
Все рукоятки оснащены четкими и удобными лимбами.
![Модель оснащена трехкулачковым патроном диаметром 160 мм и эргономичной защитой со смотровым окошком. Модель оснащена трехкулачковым патроном диаметром 160 мм и эргономичной защитой со смотровым окошком.](/design/metalmasternew/images/white.gif)
![Модель оснащена трехкулачковым патроном диаметром 160 мм и эргономичной защитой со смотровым окошком. Модель оснащена трехкулачковым патроном диаметром 160 мм и эргономичной защитой со смотровым окошком.](/design/metalmasternew/images/white.gif)
Модель оснащена трехкулачковым патроном диаметром 160 мм и эргономичной защитой со смотровым окошком.
![Вылет пиноли задней бабки – 100 мм. Вылет пиноли задней бабки – 100 мм.](/design/metalmasternew/images/white.gif)
![Вылет пиноли задней бабки – 100 мм. Вылет пиноли задней бабки – 100 мм.](/design/metalmasternew/images/white.gif)
Вылет пиноли задней бабки – 100 мм.
![Станок «в базе» комплектуется подвижным и неподвижным люнетами. Станок «в базе» комплектуется подвижным и неподвижным люнетами.](/design/metalmasternew/images/white.gif)
![Станок «в базе» комплектуется подвижным и неподвижным люнетами. Станок «в базе» комплектуется подвижным и неподвижным люнетами.](/design/metalmasternew/images/white.gif)
Станок «в базе» комплектуется подвижным и неподвижным люнетами.
![В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №3, конус-переходник с МТ-5 на МТ-3 и сменные шестерни для гитары. В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №3, конус-переходник с МТ-5 на МТ-3 и сменные шестерни для гитары.](/design/metalmasternew/images/white.gif)
![В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №3, конус-переходник с МТ-5 на МТ-3 и сменные шестерни для гитары. В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №3, конус-переходник с МТ-5 на МТ-3 и сменные шестерни для гитары.](/design/metalmasternew/images/white.gif)
В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №3, конус-переходник с МТ-5 на МТ-3 и сменные шестерни для гитары.
![Четырехкулачковый патрон 200 мм. с независимым перемещением кулачков входит в базовый комплект поставки станка. Четырехкулачковый патрон 200 мм. с независимым перемещением кулачков входит в базовый комплект поставки станка.](/design/metalmasternew/images/white.gif)
![Четырехкулачковый патрон 200 мм. с независимым перемещением кулачков входит в базовый комплект поставки станка. Четырехкулачковый патрон 200 мм. с независимым перемещением кулачков входит в базовый комплект поставки станка.](/design/metalmasternew/images/white.gif)
Четырехкулачковый патрон 200 мм. с независимым перемещением кулачков входит в базовый комплект поставки станка.
![Metal Master X32100k оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы. Metal Master X32100k оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы.](/design/metalmasternew/images/white.gif)
![Metal Master X32100k оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы. Metal Master X32100k оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы.](/design/metalmasternew/images/white.gif)
Metal Master X32100k оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы.
![Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям. Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям.](/design/metalmasternew/images/white.gif)
![Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям. Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям.](/design/metalmasternew/images/white.gif)
Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям.
![Высокие технические характеристики, большие массогабаритные размеры станка вкупе с его эргономичностью, открывают для потребителя широкие возможности при эксплуатации. Высокие технические характеристики, большие массогабаритные размеры станка вкупе с его эргономичностью, открывают для потребителя широкие возможности при эксплуатации.](/design/metalmasternew/images/white.gif)
![Высокие технические характеристики, большие массогабаритные размеры станка вкупе с его эргономичностью, открывают для потребителя широкие возможности при эксплуатации. Высокие технические характеристики, большие массогабаритные размеры станка вкупе с его эргономичностью, открывают для потребителя широкие возможности при эксплуатации.](/design/metalmasternew/images/white.gif)
Высокие технические характеристики, большие массогабаритные размеры станка вкупе с его эргономичностью, открывают для потребителя широкие возможности при эксплуатации.

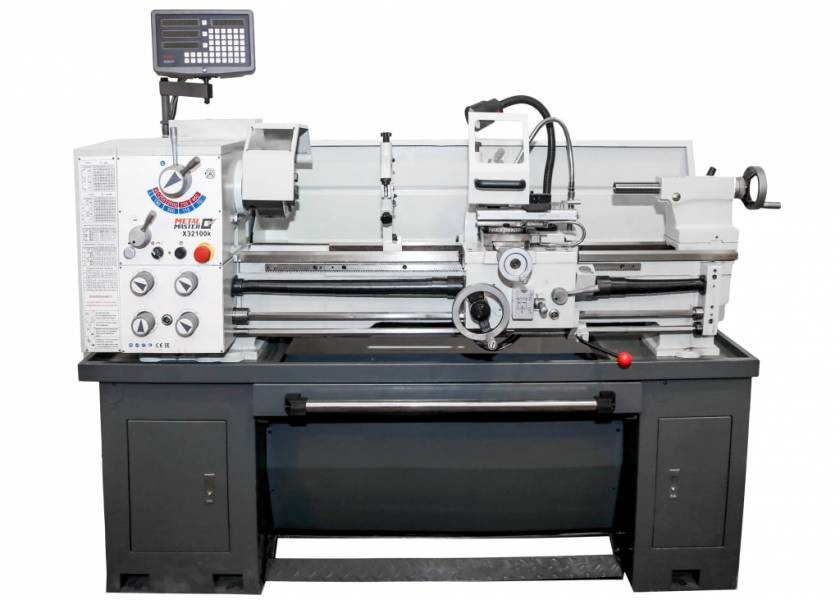

Metal Master X32100k – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.
В стандартную комплектацию станка входят:
- Система подачи СОЖ;
- Патрон трехкулачковый 160 мм;
- Патрон четырехкулачковый 200 мм;
- Люнет подвижный;
- Люнет неподвижный;
- Упорный центр;
- Переходник с МК 5 на МК 3;
- Сменные шестерни гитары;
- Обратные кулачки – 3 шт;
- Кожух патрона с выключателями;
- Защита ходового винта;
- Шпиндельный тормоз;
- Цифровой индикатор УЦИ с оптическими линейками для трех осей;
- Светильник;
- Защитный экран резцедержателя;
- Резьбоуказатель;
- Четырехпозиционный резцедержатель;
- Тумба станочная;
- Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Руководство пользователя.
Спасибо! Ваша заявка отправлена.
-
Назар 14.11.2020 в 22:59Какой диапазон скоростей у станка?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Диапазон скоростей шпинделя - 70-2000 об/мин. -
Виталий Чернышев 10.03.2020 в 10:48Сколько позиций имеет резьбоуказатель?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Резьбоуказатель имеет 4 позиции.
