Универсальные, Metal Master X32100m с УЦИ
Смотреть видео

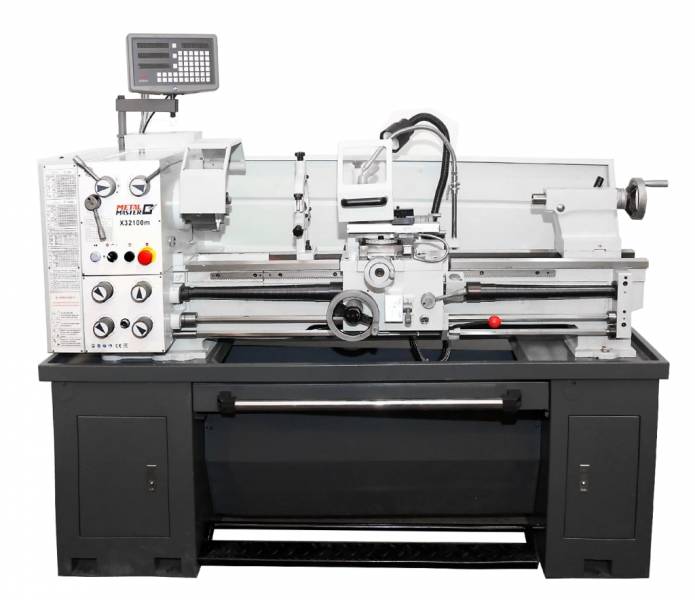

Универсальный токарно-винторезный станок METAL MASTER X32100m с УЦИ

Metal Master X32100m – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.
Снят с производства
Доставка по РФ
Связаться с нами:

Связаться с нами

Технические характеристики

ХарактеристикиX32100m
Макс. Диаметр над станиной, мм

330

Расстояние между центрами, мм

1000

Макс. диаметр над поперечными салазками, мм

198

ГАП станка, мм

150

Макс. диаметр над выемкой в станине(при наличии),мм

476

Диаметр 3х кулачкового патрона, мм

160

Диаметр 4х кулачкового патрона, мм

200

Диапазон скоростей шпинделя, об/мин

65-1810

Кол-во скоростей

18

Торец шпинделя

D1-4

Диаметр отверстия шпинделя, мм

38

Конус отверстия шпинделя, мм

MT 5

Диаметр пиноли задней бабки, мм

32

Конус пиноли задней бабки

MT 3

Вылет пиноли, мм

100

Макс. ход каретки, мм

880

Макс. ход верхней салазки

75

Ход поперечных салазок, мм

130

Автоматическая продольная подача, мм/об

0,053-1,291 (40)

Автоматическая поперечная подача, мм/об

0.011-0.276 (40)

Диапазон нарезаемых метрических резьб, мм/об

0,4-7 (32)

Диапазон нарезаемых дюймовых резьб, ниток/дюйм

4-60 (36)

Макс. сечение резца, мм

16x16

Помпа СОЖ

40 Вт, 50 Гц

Питание станка

380В, 50Гц, 1,5 кВт

Размер станка в упаковке (ДхШхВ), мм

1850X750X1400

Вес нетто/брутто

620/670

Видеообзор

Обзор Универсальный токарно-винторезный станок METAL MASTER X32100m с УЦИ

Обзор Универсальный токарно-винторезный станок METAL MASTER X32100m с УЦИ

Описание

Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания.
Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания.
Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.
Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.
Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.
Все подвижные части станка оснащены тавотницами.
Все подвижные части станка оснащены тавотницами.
На ходовой винт смонтирован защитный кожух для защиты от стружки.
На ходовой винт смонтирован защитный кожух для защиты от стружки.
Внутренний диаметр шпинделя составляет 38 мм.
Внутренний диаметр шпинделя составляет 38 мм.
Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°.
Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°.
Все рукоятки оснащены четкими и удобными лимбами.
Все рукоятки оснащены четкими и удобными лимбами.
Модель оснащена трехкулачковым патроном диаметром 160 мм и эргономичной защитой со смотровым окошком.
Модель оснащена трехкулачковым патроном диаметром 160 мм и эргономичной защитой со смотровым окошком.
Вылет пиноли задней бабки – 100 мм.
Вылет пиноли задней бабки – 100 мм.
Станок «в базе» комплектуется подвижным и неподвижным люнетами.
Станок «в базе» комплектуется подвижным и неподвижным люнетами.
В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №3, конус-переходник с МТ-5 на МТ-3 и сменные шестерни для гитары.
В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №3, конус-переходник с МТ-5 на МТ-3 и сменные шестерни для гитары.
Четырехкулачковый патрон 200 мм. с независимым перемещением кулачков входит в базовый комплект поставки станка.
Четырехкулачковый патрон 200 мм. с независимым перемещением кулачков входит в базовый комплект поставки станка.
Metal Master X32100м оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы.
Metal Master X32100м оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы.
Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям.
Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям.
Высокие технические характеристики, большие массогабаритные размеры станка вкупе с его эргономичностью, открывают для потребителя широкие возможности при эксплуатации.
Высокие технические характеристики, большие массогабаритные размеры станка вкупе с его эргономичностью, открывают для потребителя широкие возможности при эксплуатации.

Metal Master X32100m – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.

В стандартную комплектацию станка входят:

  • Система подачи СОЖ;
  • Патрон трехкулачковый 160 мм;
  • Патрон четырехкулачковый 200 мм;
  • Люнет подвижный;
  • Люнет неподвижный;
  • Упорный центр;
  • Переходник с МК 5 на МК 3;
  • Сменные шестерни гитары;
  • Обратные кулачки – 3 шт;
  • Кожух патрона с выключателями;
  • Защита ходового винта;
  • Шпиндельный тормоз;
  • Цифровой индикатор УЦИ с оптическими линейками для трех осей;
  • Светильник;
  • Защитный экран резцедержателя;
  • Резьбоуказатель;
  • Четырехпозиционный резцедержатель;
  • Тумба станочная;
  • Инструментальный ящик: Масленка; Ключ резцедержателя; Ключ патрона; 2 отвертки; Набор ключей; Набор шестигранников.
  • Руководство пользователя.

Рекомендуем

Товар из разделов

Универсальные токарные станки Токарные станки по металлу с оснасткой в комплекте Станки металлообрабатывающие
Запросить инструкцию к станку

Инструкция

Мы вышлем Вам инструкцию!

Нажимая кнопку «Отправить», я даю согласие на обработку персональных данных и подтверждаю, что ознакомлен и принимаю условия Политики обработки персональных данных

Отзывы и вопросы Metal Master X32100m с УЦИ

Антон

Антон

Какой диаметр у пиноли?

Александр Куликов

Технический директор
ООО «МеталМастер»

Здравствуйте! Диаметр пиноли задней бабки - 32 мм.

Ростислав

Ростислав

Какой диаметр у четырехкулачкового патрона в комплекте?

Александр Куликов

Технический директор
ООО «МеталМастер»

Добрый день! Диаметр четырехкулачкового патрона - 200 мм.
