Характеристики | X32100m |
---|---|
Макс. Диаметр над станиной, мм | 330 |
Расстояние между центрами, мм | 1000 |
Макс. диаметр над поперечными салазками, мм | 198 |
ГАП станка, мм | 150 |
Макс. диаметр над выемкой в станине(при наличии),мм | 476 |
Диаметр 3х кулачкового патрона, мм | 160 |
Диаметр 4х кулачкового патрона, мм | 200 |
Диапазон скоростей шпинделя, об/мин | 65-1810 |
Кол-во скоростей | 18 |
Торец шпинделя | D1-4 |
Диаметр отверстия шпинделя, мм | 38 |
Конус отверстия шпинделя, мм | MT 5 |
Конус пиноли задней бабки | MT 3 |
Вылет пиноли, мм | 100 |
Макс. ход каретки, мм | 880 |
Макс. ход верхней салазки | 75 |
Ход поперечных салазок, мм | 130 |
Автоматическая продольная подача, мм/об | 0,053-1,291 (40) |
Автоматическая поперечная подача, мм/об | 0.011-0.276 (40) |
Диапазон нарезаемых метрических резьб, мм/об | 0,4-7 (32) |
Диапазон нарезаемых дюймовых резьб, ниток/дюйм | 4-60 (36) |
Макс. сечение резца, мм | 16x16 |
Помпа СОЖ | 40 Вт, 50 Гц |
Питание станка | 380В, 50Гц, 1,5 кВт |
Размер станка в упаковке (ДхШхВ), мм | 1850X750X1400 |
Вес нетто/брутто | 620/670 |

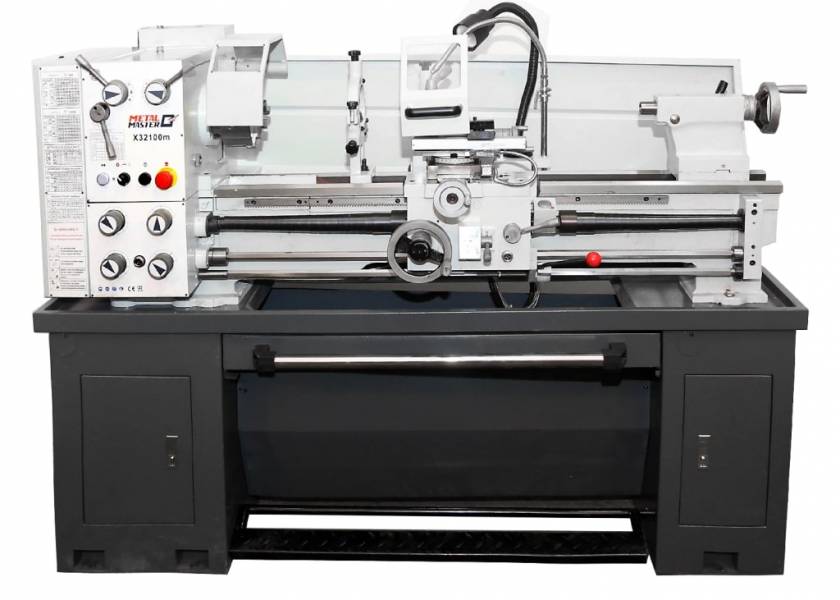

Описание станка Универсальный токарно-винторезный станок METAL MASTER X32100m
![Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания. Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания.](/design/metalmasternew/images/white.gif)
![Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания. Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания.](/design/metalmasternew/images/white.gif)
Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания.
![Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.](/design/metalmasternew/images/white.gif)
![Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.](/design/metalmasternew/images/white.gif)
Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
![В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения. В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.](/design/metalmasternew/images/white.gif)
![В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения. В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.](/design/metalmasternew/images/white.gif)
В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
![Модель позволяет раздельно регулировать обороты ходового вала и ходового винта. Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.](/design/metalmasternew/images/white.gif)
![Модель позволяет раздельно регулировать обороты ходового вала и ходового винта. Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.](/design/metalmasternew/images/white.gif)
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.
![Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем. Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.](/design/metalmasternew/images/white.gif)
![Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем. Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.](/design/metalmasternew/images/white.gif)
Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.
![Все подвижные части станка оснащены тавотницами. Все подвижные части станка оснащены тавотницами.](/design/metalmasternew/images/white.gif)
![Все подвижные части станка оснащены тавотницами. Все подвижные части станка оснащены тавотницами.](/design/metalmasternew/images/white.gif)
Все подвижные части станка оснащены тавотницами.
![На ходовой винт смонтирован защитный кожух для защиты от стружки. На ходовой винт смонтирован защитный кожух для защиты от стружки.](/design/metalmasternew/images/white.gif)
![На ходовой винт смонтирован защитный кожух для защиты от стружки. На ходовой винт смонтирован защитный кожух для защиты от стружки.](/design/metalmasternew/images/white.gif)
На ходовой винт смонтирован защитный кожух для защиты от стружки.
![Внутренний диаметр шпинделя составляет 38 мм. Внутренний диаметр шпинделя составляет 38 мм.](/design/metalmasternew/images/white.gif)
![Внутренний диаметр шпинделя составляет 38 мм. Внутренний диаметр шпинделя составляет 38 мм.](/design/metalmasternew/images/white.gif)
Внутренний диаметр шпинделя составляет 38 мм.
![Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°. Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°.](/design/metalmasternew/images/white.gif)
![Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°. Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°.](/design/metalmasternew/images/white.gif)
Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°.
![Все рукоятки оснащены четкими и удобными лимбами. Все рукоятки оснащены четкими и удобными лимбами.](/design/metalmasternew/images/white.gif)
![Все рукоятки оснащены четкими и удобными лимбами. Все рукоятки оснащены четкими и удобными лимбами.](/design/metalmasternew/images/white.gif)
Все рукоятки оснащены четкими и удобными лимбами.
![Модель оснащена трехкулачковым патроном диаметром 160 мм и эргономичной защитой со смотровым окошком. Модель оснащена трехкулачковым патроном диаметром 160 мм и эргономичной защитой со смотровым окошком.](/design/metalmasternew/images/white.gif)
![Модель оснащена трехкулачковым патроном диаметром 160 мм и эргономичной защитой со смотровым окошком. Модель оснащена трехкулачковым патроном диаметром 160 мм и эргономичной защитой со смотровым окошком.](/design/metalmasternew/images/white.gif)
Модель оснащена трехкулачковым патроном диаметром 160 мм и эргономичной защитой со смотровым окошком.
![Вылет пиноли задней бабки – 100 мм. Вылет пиноли задней бабки – 100 мм.](/design/metalmasternew/images/white.gif)
![Вылет пиноли задней бабки – 100 мм. Вылет пиноли задней бабки – 100 мм.](/design/metalmasternew/images/white.gif)
Вылет пиноли задней бабки – 100 мм.
![Станок «в базе» комплектуется подвижным и неподвижным люнетами. Станок «в базе» комплектуется подвижным и неподвижным люнетами.](/design/metalmasternew/images/white.gif)
![Станок «в базе» комплектуется подвижным и неподвижным люнетами. Станок «в базе» комплектуется подвижным и неподвижным люнетами.](/design/metalmasternew/images/white.gif)
Станок «в базе» комплектуется подвижным и неподвижным люнетами.
![В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №3, конус-переходник с МТ-5 на МТ-3 и сменные шестерни для гитары. В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №3, конус-переходник с МТ-5 на МТ-3 и сменные шестерни для гитары.](/design/metalmasternew/images/white.gif)
![В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №3, конус-переходник с МТ-5 на МТ-3 и сменные шестерни для гитары. В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №3, конус-переходник с МТ-5 на МТ-3 и сменные шестерни для гитары.](/design/metalmasternew/images/white.gif)
В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №3, конус-переходник с МТ-5 на МТ-3 и сменные шестерни для гитары.
![Четырехкулачковый патрон 200 мм. с независимым перемещением кулачков входит в базовый комплект поставки станка. Четырехкулачковый патрон 200 мм. с независимым перемещением кулачков входит в базовый комплект поставки станка.](/design/metalmasternew/images/white.gif)
![Четырехкулачковый патрон 200 мм. с независимым перемещением кулачков входит в базовый комплект поставки станка. Четырехкулачковый патрон 200 мм. с независимым перемещением кулачков входит в базовый комплект поставки станка.](/design/metalmasternew/images/white.gif)
Четырехкулачковый патрон 200 мм. с независимым перемещением кулачков входит в базовый комплект поставки станка.
![Metal Master X32100м оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы. Metal Master X32100м оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы.](/design/metalmasternew/images/white.gif)
![Metal Master X32100м оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы. Metal Master X32100м оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы.](/design/metalmasternew/images/white.gif)
Metal Master X32100м оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы.
![Высокие технические характеристики, большие массогабаритные размеры станка вкупе с его эргономичностью, открывают для потребителя широкие возможности при эксплуатации. Высокие технические характеристики, большие массогабаритные размеры станка вкупе с его эргономичностью, открывают для потребителя широкие возможности при эксплуатации.](/design/metalmasternew/images/white.gif)
![Высокие технические характеристики, большие массогабаритные размеры станка вкупе с его эргономичностью, открывают для потребителя широкие возможности при эксплуатации. Высокие технические характеристики, большие массогабаритные размеры станка вкупе с его эргономичностью, открывают для потребителя широкие возможности при эксплуатации.](/design/metalmasternew/images/white.gif)
Высокие технические характеристики, большие массогабаритные размеры станка вкупе с его эргономичностью, открывают для потребителя широкие возможности при эксплуатации.
Metal Master X32100m – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.
В стандартную комплектацию станка входят:
- Система подачи СОЖ;
- Патрон трехкулачковый 160 мм;
- Патрон четырехкулачковый 200 мм;
- Люнет подвижный;
- Люнет неподвижный;
- Упорный центр;
- Переходник с МК 5 на МК 3;
- Сменные шестерни гитары;
- Обратные кулачки – 3 шт;
- Кожух патрона с выключателями;
- Защита ходового винта;
- Шпиндельный тормоз;
- Светильник;
- Защитный экран резцедержателя;
- Резьбоуказатель;
- Четырехпозиционный резцедержатель;
- Тумба станочная
- Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Руководство пользователя.
Спасибо! Ваша заявка отправлена.
-
Тимофей 22.03.2021 в 00:23Какой ход у поперечных салазок?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Ход поперечных салазок - 130 мм. -
Демид 05.12.2019 в 13:05Какой торец у шпинделя?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Торец шпинделя - D1-4.
