Универсальный токарно-винторезный станок METAL MASTER X3275M с УЦИ

Сейчас этот товар смотрят 1 человек

Универсальные, Metal Master X3275m с УЦИ

Нашли дешевле?

Связаться с нами:

Купить со скидкой ПОЛУЧИТЬ КП

Характеристики
Видеообзор
Описание
Отзывы и вопросы

Технические характеристики

Характеристики	X3275m
Макс. Диаметр над станиной, мм	320
Расстояние между центрами, мм	750
Макс. диаметр над поперечными салазками, мм	198
ГАП станка, мм	150
Макс. диаметр над выемкой в станине (при наличии), мм	476
Диаметр 3х кулачкового патрона, мм	160
Диаметр 4х кулачкового патрона, мм	200
Диапазон скоростей шпинделя, об/мин	65-1810
Кол-во скоростей	18
Торец шпинделя	D1-4
Диаметр отверстия шпинделя, мм	38
Конус отверстия шпинделя, мм	MT 5
Макс. ход каретки, мм	610
Конус пиноли задней бабки	MT 3
Вылет пиноли, мм	100
Макс. ход верхней салазки	75
Ход поперечных салазок, мм	130
Автоматическая продольная подача, мм/об	0,053-1,291 (40)
Автоматическая поперечная подача, мм/об	0,017-0,276(40)
Диапазон нарезаемых метрических резьб, мм/об	0,4-7 (32)
Диапазон нарезаемых дюймовых резьб, ниток/дюйм	4-60 (36)
Макс. сечение резца, мм	16x16
Помпа СОЖ	40 Вт, 50 Гц
Питание станка	380 В, 50 Гц, 1.5 кВт
Размер станка в упаковке (ДхШхВ), мм	1480X745X1465
Вес нетто/брутто	520/560

Видеообзор

Видеообзор станка

Описание

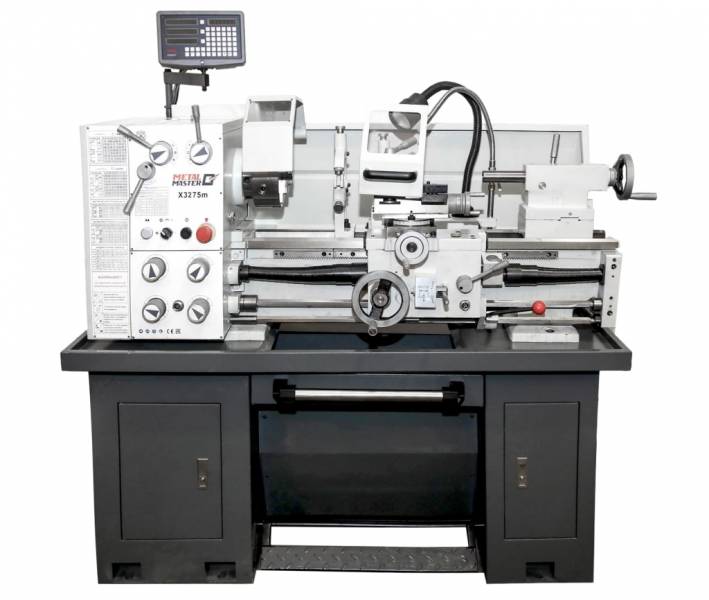

Описание станка Универсальный токарно-винторезный станок METAL MASTER X3275M с УЦИ

Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания.

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.

Все подвижные части станка оснащены тавотницами.

На ходовой винт смонтирован защитный кожух для защиты от стружки.

Внутренний диаметр шпинделя составляет 38 мм.

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°

Все рукоятки оснащены четкими и удобными лимбами.

Модель оснащена трехкулачковым патроном диаметром 160 мм и эргономичной защитой со смотровым окошком.

Вылет пиноли задней бабки – 100 мм.

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №3, конус-переходник с МТ-5 на МТ-3 и сменные шестерни для гитары.

Четырехкулачковый патрон 200 мм. с независимым перемещением кулачков входит в базовый комплект поставки станка.

Metal Master X3275m оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы.

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям.

Высокие технические характеристики, большие массогабаритные размеры станка вкупе с его эргономичностью, открывают для потребителя широкие возможности при эксплуатации.

Metal Master X3275m – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.

В стандартную комплектацию станка входят:

Система подачи СОЖ;
Патрон трехкулачковый 160 мм;
Патрон четырехкулачковый 200 мм;
Люнет подвижный;
Люнет неподвижный;
Упорный центр;
Переходник с МК 5 на МК 3;
Сменные шестерни гитары;
Обратные кулачки – 3 шт;
Кожух патрона с выключателями;
Защита ходового винта;
Шпиндельный тормоз;
Цифровой индикатор УЦИ с оптическими линейками для трех осей;
Светильник;
Защитный экран резцедержателя;
Резьбоуказатель;
Четырехпозиционный резцедержатель;
Тумба станочная
Инструментальный ящик: Масленка; Ключ резцедержателя; Ключ патрона; 2 отвертки; Набор ключей; Набор шестигранников.
Руководство пользователя.

Товар из разделов

Универсальные Универсальные токарные станки с УЦИ Токарные станки с оснасткой Современные токарные станки по металлу Станки металлообрабатывающие Токарный станок для обработки металла

Инструкция

Поле обязательное к заполнению

Я согласен на обработку персональных данных Необходимо дать согласие

Мы вышлем Вам инструкцию! Отправить

Спасибо! Ваша заявка отправлена.

Отзывы и вопросы

Отзывы и вопросы. Metal Master X3275m с УЦИ

Георгий 19.08.2020 в 07:44

Здраствуйте. Какая мощность у двигателя?

Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»

Здаствуйте! Станок оснащен двигателем мощностью 1,5 кВт.
Рафик Жарков 15.07.2019 в 15:17

Добрый день, станок идет сразу с УЦИ?

Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»

Добрый день! Да, УЦИ входит в комплект поставки.
