| Характеристики | X36100 |
|---|---|
| Макс. диаметр над станиной | Ø 360 мм |
| Макс. диаметр над выемкой в станине | Ø 502 мм |
| Макс. диаметр над поперечными салазками | Ø 224 мм |
| Расстояние между центрами | 1000 мм |
| Диаметр отверстия шпинделя | 51 мм |
| Количество передач | 8 |
| Диапазон скоростей шпинделя | 70-2000 об/мин |
| Торец шпинделя | D1-5 |
| Конус отверстия шпинделя | MT 6 |
| Конус шпинделя задней бабки | MT 4 |
| Макс. ход поперечных салазок | 170 мм |
| Макс. ход верхней салазки | 95 мм |
| Макс. ход шпинделя задней бабки | 100 мм |
| Расстояние между направляющими | 187 мм |
| Максимальная сечение резца | 20х20 мм |
| Автоматическая продольная подача | 0,052-1,392 мм/об, 32 вида |
| Автоматическая поперечная подача | 0,014-0,380 мм/об, 32 вида |
| Диапазон нарезаемых метрических резьб | 0.4-7 мм/об, 26 видов |
| Диапазон нарезаемых дюймовых резьб | 4-56 ниток/дюйм, 34 вида |
| Мощность двигателя | 1,5 кВт |
| Напряжение питания | 380 В, 50 Гц |
| Габаритные размеры (ДхШхВ) | 1930х760х1580 |
| Вес нетто/брутто | 540/645 кг |

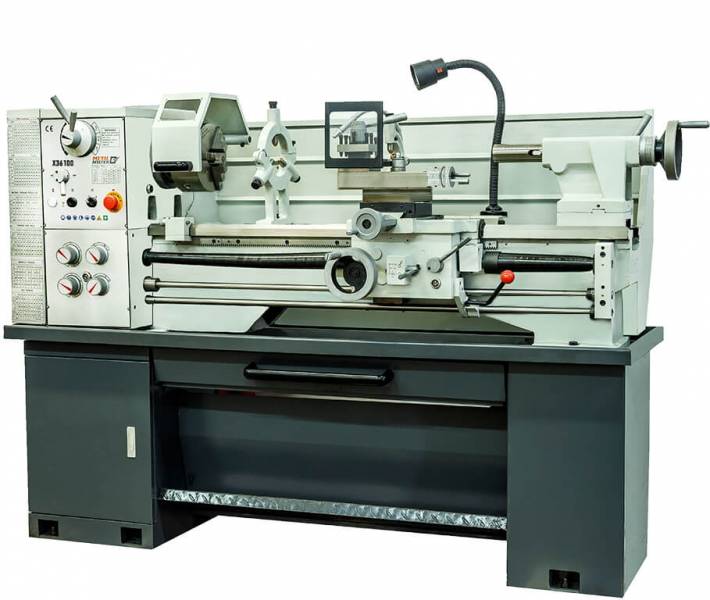

Описание станка Токарно-винторезный станок Metal Master X36100

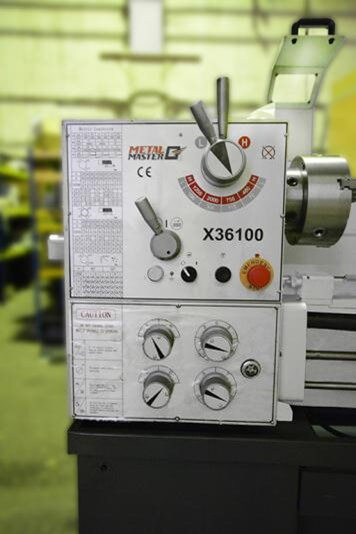

Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания.

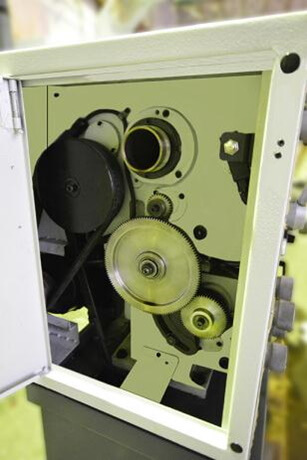

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

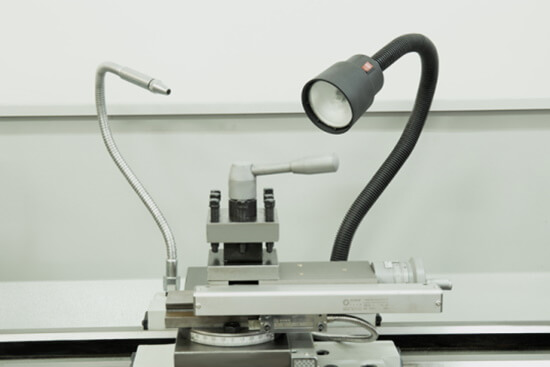

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

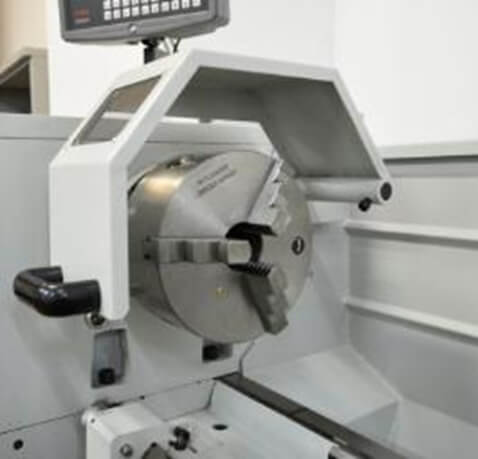

Модель оснащена трехкулачковым патроном диаметром 200 мм и эргономичной защитой со смотровым окошком.
Внутренний диаметр шпинделя составляет 51 мм.

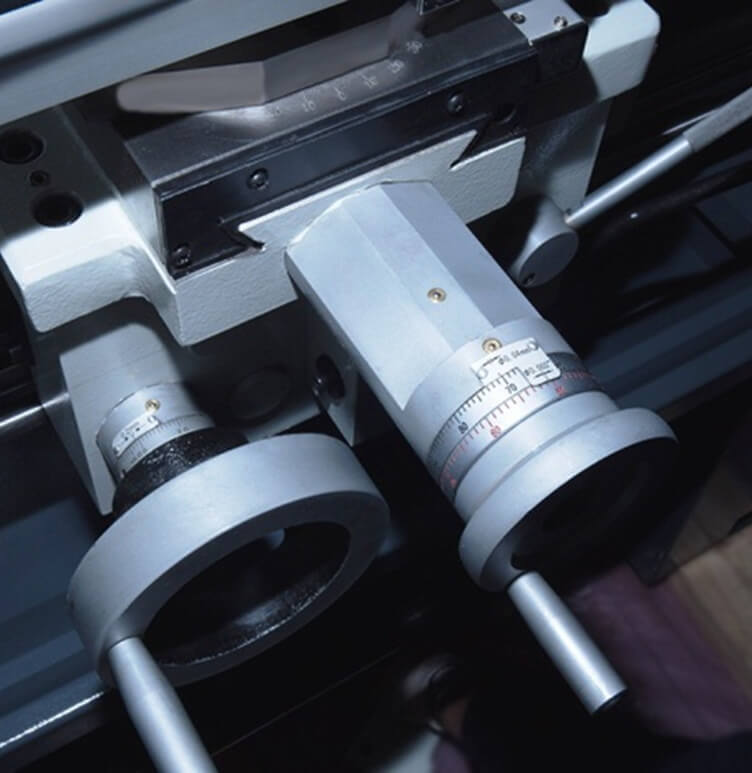

Все рукоятки оснащены четкими и удобными лимбами.

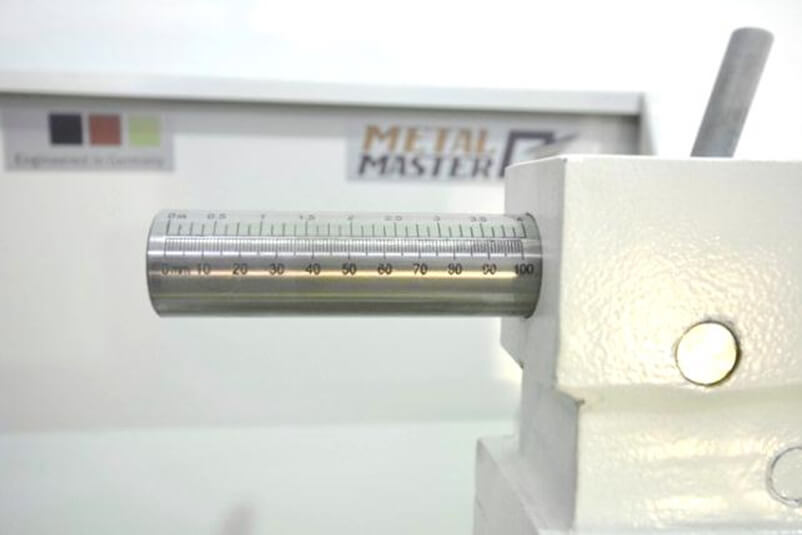

Вылет пиноли задней бабки – 100 мм.
На ходовой винт смонтирован защитный кожух для защиты от стружки.
Все подвижные части станка оснащены тавотницами.

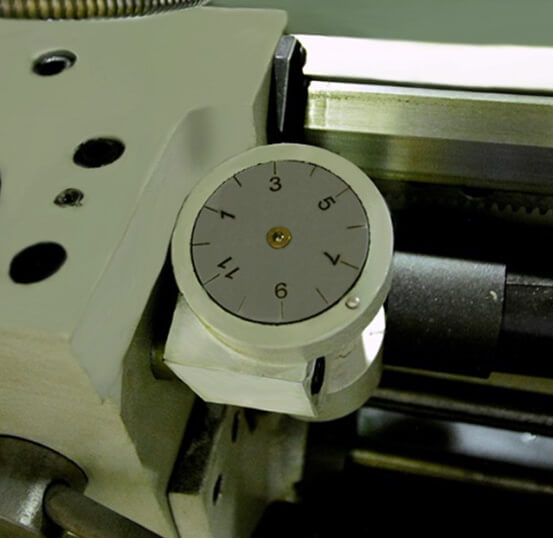

Для удобства нарезания резьбы станок оснащен 12-позиционным резьбоуказателем.
Metal Master X36100 оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы.
В электроцепи станка предусмотрена ручка аварийного отключения.

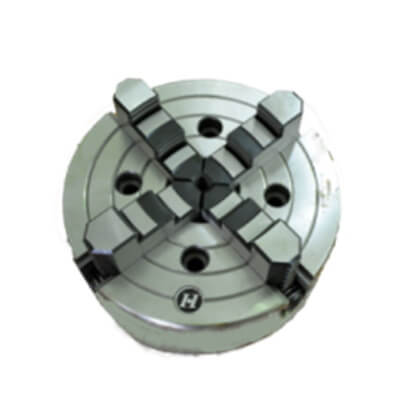

Четырехкулачковый патрон с независимым перемещением кулачков входит в базовый комплект поставки станка.

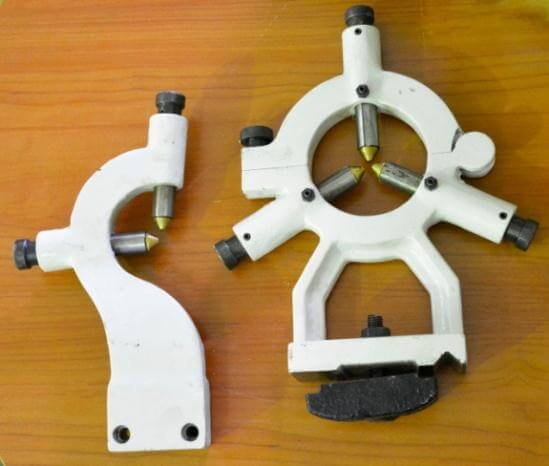

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

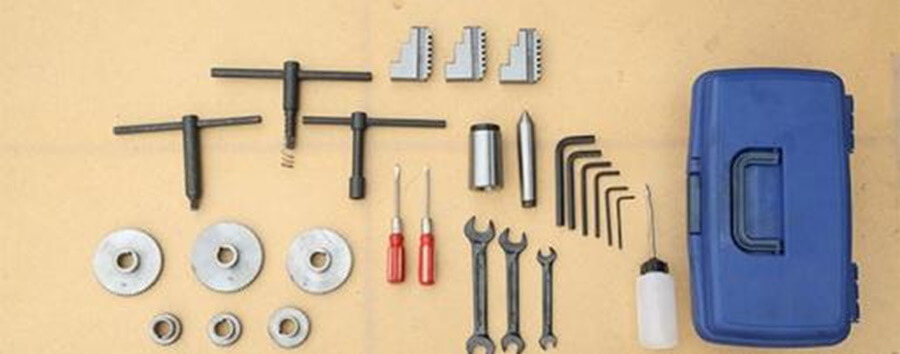

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4 и сменные шестерни для гитары.
Metal Master X36100 – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.
Высокие технические характеристики, большие массогабаритные размеры станка вкупе с его эргономичностью, открывают для потребителя широкие возможности при эксплуатации.
В стандартную комплектацию станка входят:
- Система подачи СОЖ;
- Патрон трехкулачковый 200 мм;
- Патрон четырехкулачковый 200 мм;
- Люнет подвижный;
- Люнет неподвижный;
- 2 упорных центра МК №6;
- Переходник с МК 6 на МК 4;
- Сменные шестерни гитары;
- Обратные кулачки - 3 шт;
- Кожух патрона с выключателями;
- Защита ходового винта;
- Шпиндельный тормоз;
- Светильник;
- Защитный экран резцедержателя;
- Резьбоуказатель;
- Четырехпозиционный резьбодержатель;
- Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Руководство пользователя.
Товар из разделов
Спасибо! Ваша заявка отправлена.
-
Максим Попов 23.09.2019 в 11:55Подскажите, с патроном трехкулачковым идут обратные кулачки или только прямые?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Да, обратные кулачки входят в стандартную комплектацию. -
Людмила Доронина 10.08.2018 в 11:13Укажите диаметр сквозного отверстия.Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Диаметр сквозного отверстия шпинделя - 52 мм. -
Максим 23.11.2017 в 15:34Как приобрести станок?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Вы можете обратиться по телефону 8 (800)775-78-34 или форме обратной связи. -
Леонид 17.11.2017 в 14:02Какой диаметр сквозного отверстия шпинделя задней бабки?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Диаметр сквозного отверстия шпинделя задней бабки - 52 мм
-
Набор резцов Metal Master co сменными пластинами 20х20 мм (6 шт.)Набор резцов Metal Master co сменными...
В наличииЦена: 10 032 ₽ -
Набор резцов Metal Master TiN 20мм ( 7шт. )Набор токарных резцов Metal Master TIN 20ММ...
В наличииЦена: 17 424 ₽ -
Metal Master Смазочно-охлаждающая жидкость 21,5 лСОЖ Metal Master можно отнести к группе...
В наличииЦена: 8 826 ₽
-
- sale
Metal Master X36100 с УЦИMetal Master X36100 – это...
- Диаметр обработки над станиной, мм: 360
- Расстояние между центрами, мм: 1000
- Напряжение, В: 380
Цена: 1 074 392 ₽797 192 -
- sale

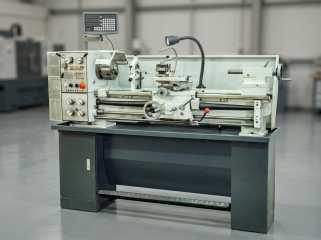

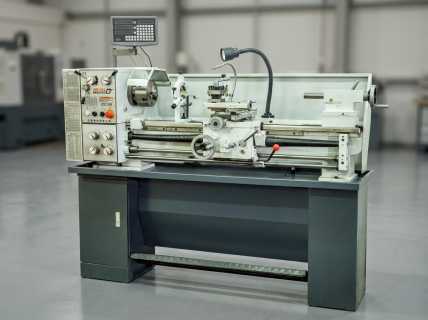

Metal Master X32100 с УЦИMetalMaster X32100 с УЦИ – это...
