Характеристики | X40100 |
---|---|
Макс. диаметр над станиной | Ø 400 мм |
Макс. диаметр над выемкой в станине | Ø 520 мм |
Макс. диаметр над поперечными салазками | Ø 250 мм |
Расстояние между центрами | 1015 мм |
Диаметр отверстия шпинделя | 52 мм |
Количество передач | 18 |
Диапазон скоростей шпинделя | 65-1810 об/мин |
Торец шпинделя | D1-5 |
Конус отверстия шпинделя | MT 6 |
Конус шпинделя задней бабки | MT 4 |
Макс. ход поперечных салазок | 230 мм |
Макс. ход верхней салазки | 120 мм |
Макс. ход шпинделя задней бабки | 110 мм |
Расстояние между направляющими | 218 мм |
Максимальная сечение резца | 20х20 мм |
Автоматическая продольная подача | 0,053-1,291 мм/об, 40 видов |
Автоматическая поперечная подача | 0,011-0,276 мм/об, 40 видов |
Диапазон нарезаемых метрических резьб | 0.4-7 мм/об, 32 вида |
Диапазон нарезаемых дюймовых резьб | 4-60 ниток/дюйм, 35 видов |
Диапазон нарезаемых модульных резьб | 0.4-3 M.P., 22 видов |
Диапазон нарезаемых питчевых резьб | 8-84 D.P., 28 видов |
Мощность двигателя | 2,2 кВт |
Напряжение питания | 380 В, 50 Гц |
Габаритные размеры (ДхШхВ) | 1940х820х1545 |
Вес нетто | 630 кг |

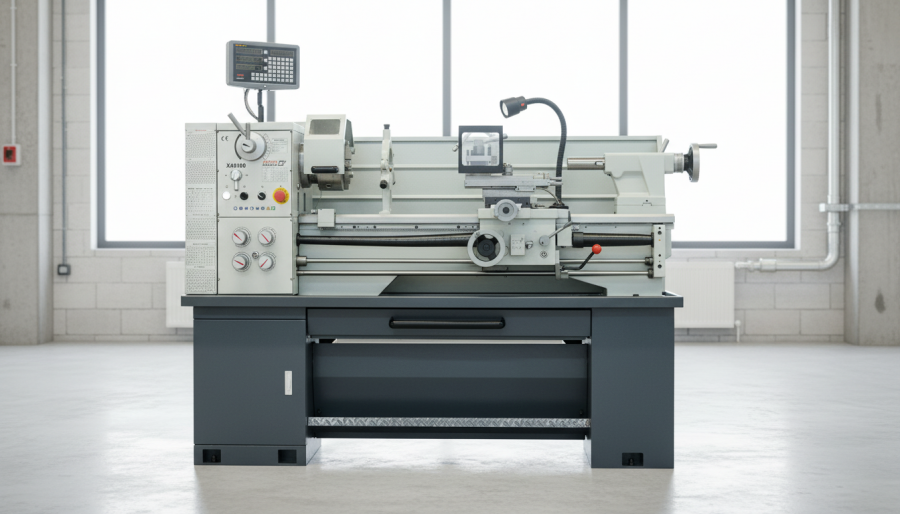

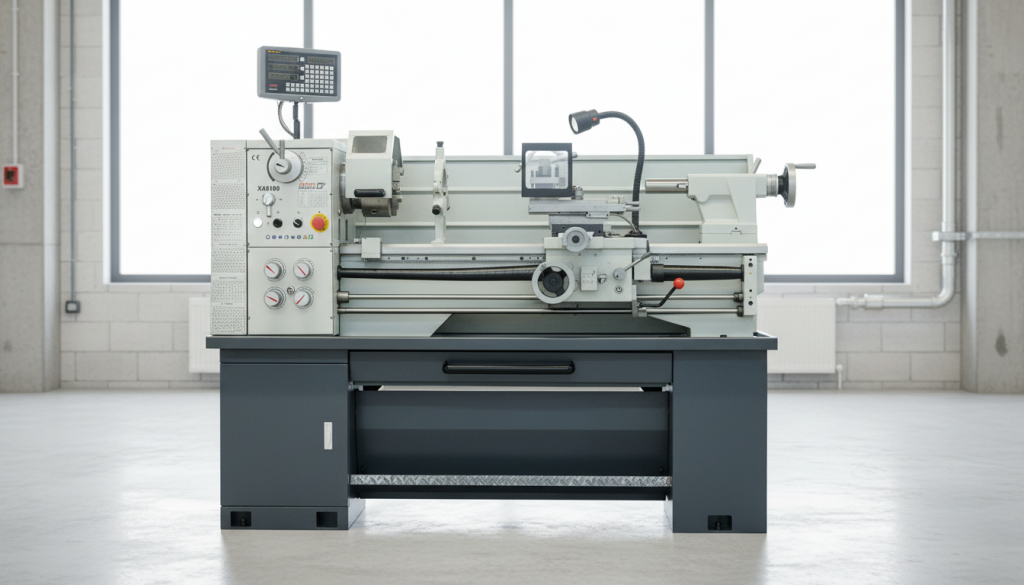

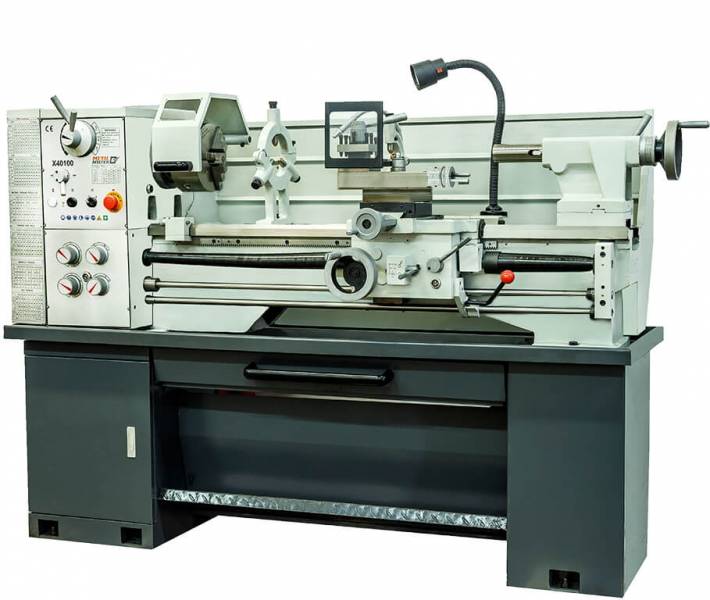

Описание станка Токарно-винторезный станок Metal Master X40100

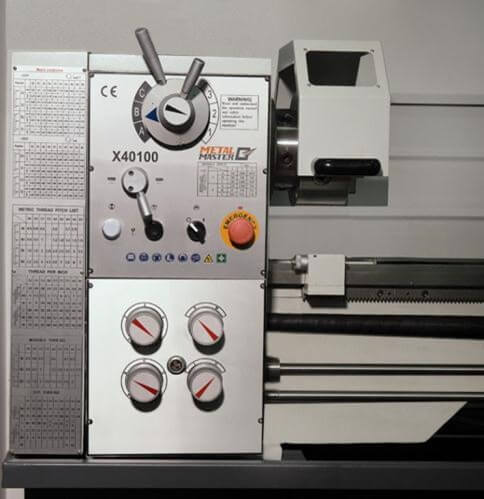

Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания.

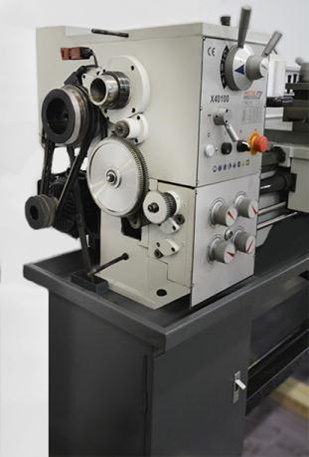

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

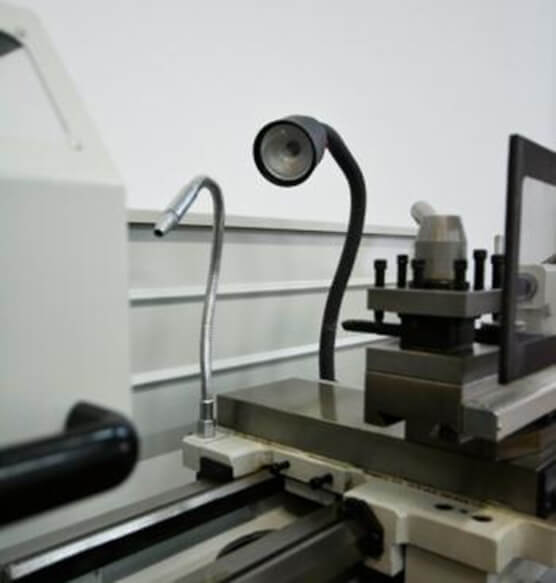

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.
Модель оснащена трехкулачковым патроном диаметром 200 мм и эргономичной защитой со смотровым окошком.

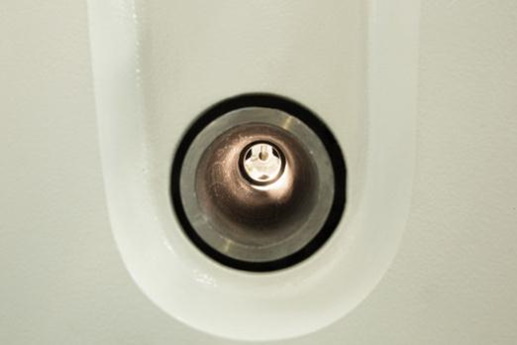

Внутренний диаметр шпинделя составляет 52 мм.

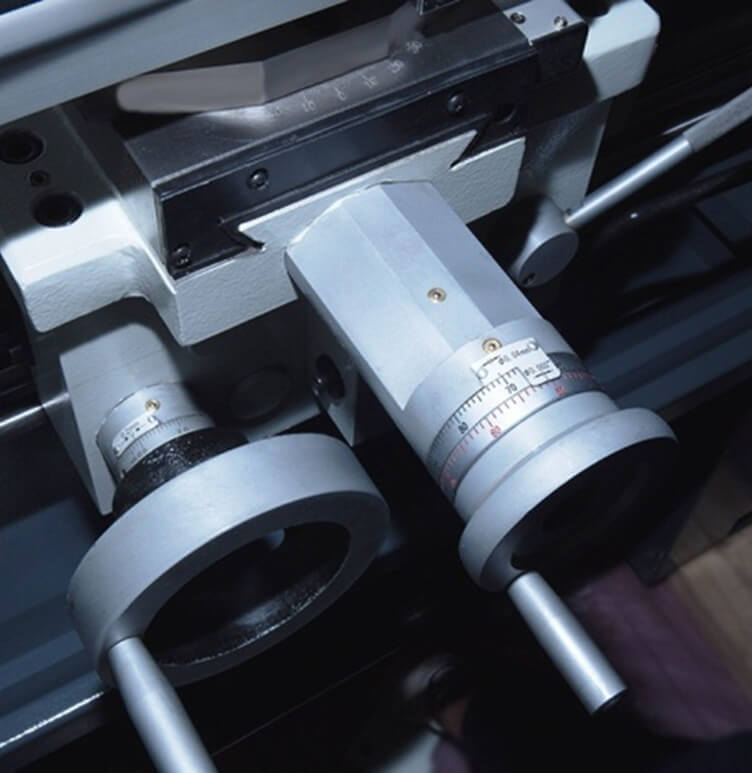

Все рукоятки оснащены четкими и удобными лимбами.

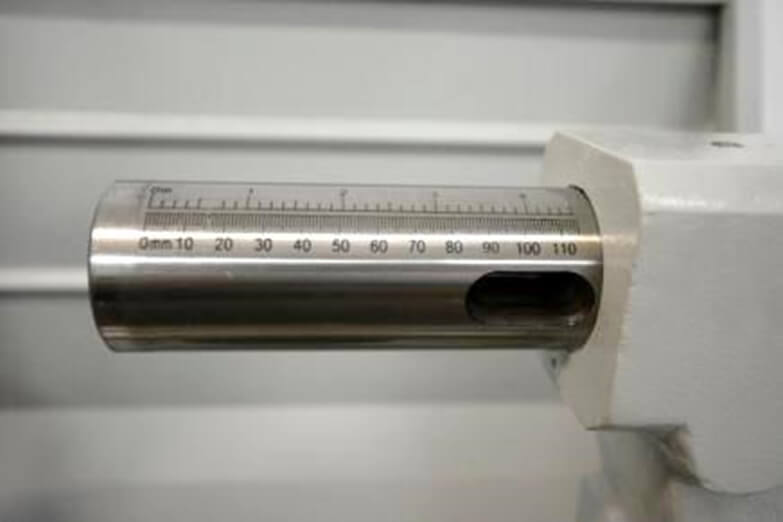

Вылет пиноли задней бабки – 110 мм.

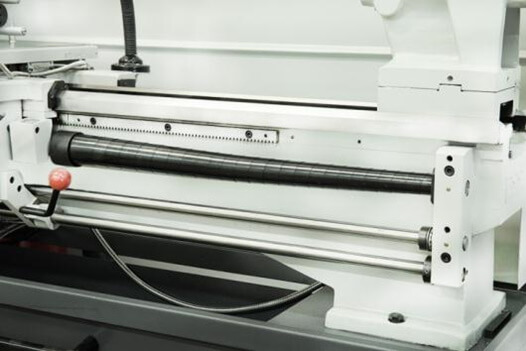

На ходовой винт смонтирован защитный кожух для защиты от стружки.

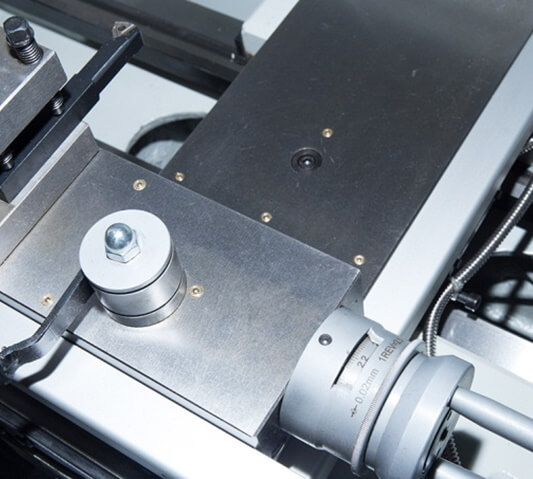

Все подвижные части станка оснащены тавотницами.

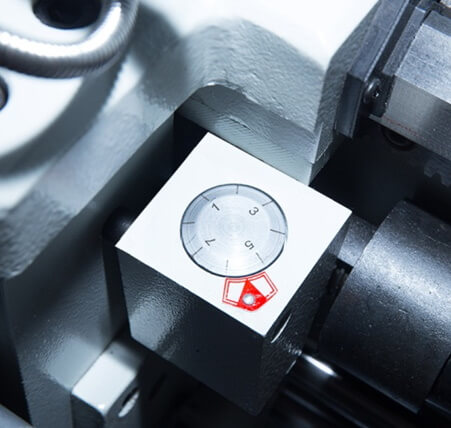

Для удобства нарезания резьбы станок оснащен 8-позиционным резьбоуказателем.

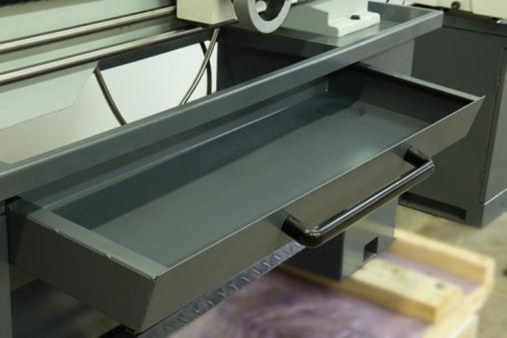

Metal Master X40100 оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы.
Станок «в базе» комплектуется подвижным и неподвижным люнетами.

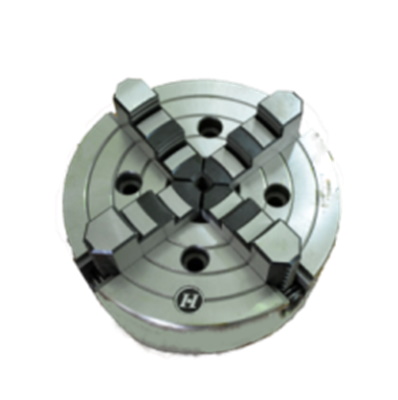

Четырехкулачковый патрон с независимым перемещением кулачков входит в базовый комплект поставки станка.

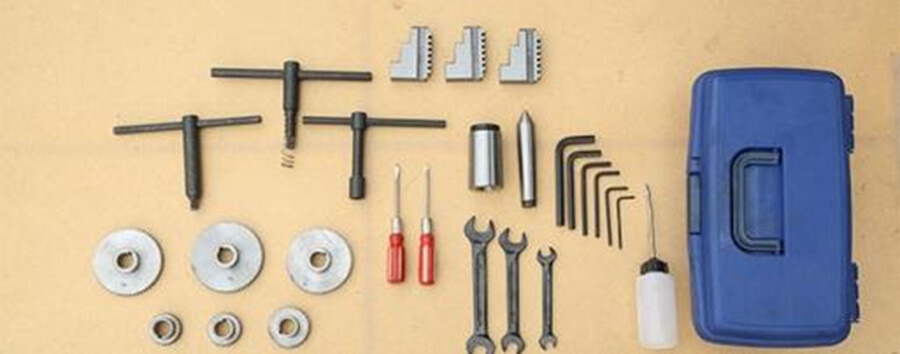

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4 и сменные шестерни для гитары.
Выполняя работу в таких областях производства, как автомобилестроение, авиастроение, приборостроение трудно обойтись без качественной техники для металлообработки. Токарно-винторезный станок Metal Master X40100 представляет собой универсальное оборудование, позволяющее в кратчайшие сроки решить задачи связанные с обточкой изделий цилиндрической или конической формы, а также заниматься сверлением, зенкерованием, нарезанием резьбы (метрической, модульной, дюймовой). Рассматриваемая техника представляет собой полноценное рабочее место, отличается функциональностью и долговечностью.
Выполнение производственных операций за данным станком позволит существенно повысить эффективность Вашего предприятия. Даже сложная работа потребует гораздо меньше времени. Для получения подробной информации касательно рассматриваемой техники обратитесь к техническому специалисту компании, просто позвоните по телефону указанному на сайте. Наш высококвалифицированный сотрудник отлично разбирается во всех тонкостях реализуемой техники и сможет оказать помощь в подборе оборудования, которое будет полностью соответствовать реалиям Вашего производства
Металлообрабатывающее оборудование от компании Metal Master – функциональность, надёжность, эргономичность!
- Обратившись в нашу компанию, Вы сможете купить качественный универсальный токарно-винторезный станок Metal Master X40100 по привлекательной цене;
- По отдельному договору производим сервисное обслуживание и выполняем пуско-наладочные работы;
- Когда трудно определиться с выбором и понять какое оборудование окажет максимальную помощь при изготовлении металлических деталей, то посетите наш демо-зал, где Вы можете посмотреть, как работает та или иная техника и убедиться в правильности сделанного выбора;
- Доставка производится в любой город, расположенный на территории РФ. Отгрузка станка выполняется в тот же день, когда деньги поступили на счёт компании;
- Гарантия качества. Перед началом сборки каждая деталь вручную проверяется на наличие производственного брака.
Хотите сделать заказ? Тогда просто позвоните нам.
В стандартную комплектацию станка входят:
- Система подачи СОЖ;
- Патрон трехкулачковый 200 мм;
- Патрон четырехкулачковый 200 мм;
- Люнет подвижный;
- Люнет неподвижный;
- 2 упорных центра МК №4;
- Переходник с МК 6 на МК 4;
- Сменные шестерни гитары;
- Обратные кулачки – 3 шт;
- Кожух патрона с выключателями;
- Защита ходового винта;
- Шпиндельный тормоз;
- Светильник;
- Защитный экран резцедержателя;
- Резьбоуказатель;
- Четырехпозиционный резцедержатель;
- Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Руководство пользователя.
-
stdClass Object ( [id] => 8405 [object_id] => 4867 [ip] => 178.237.187.100 [name] => Илья Филиппов [text] => Какая мощность у двигателя главного движения? [answer] => Здравствуйте! Мощность двигателя станка - 2,2 кВт. [type] => product [date] => 2019-08-03 15:08:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1
Илья Филиппов 03.08.2019 в 15:08Какая мощность у двигателя главного движения?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Мощность двигателя станка - 2,2 кВт. -
stdClass Object ( [id] => 8404 [object_id] => 4867 [ip] => 178.237.187.100 [name] => Алла Котова [text] => Имеется ли в комплекте какие-нибудь переходные конусы? [answer] => Добрый день! Да, в комплекте идет переходник с конуса Морзе 6 на конус Морзе 4. [type] => product [date] => 2018-09-17 23:01:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1
Алла Котова 17.09.2018 в 23:01Имеется ли в комплекте какие-нибудь переходные конусы?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Да, в комплекте идет переходник с конуса Морзе 6 на конус Морзе 4. -
stdClass Object ( [id] => 1023 [object_id] => 4867 [ip] => 81.177.58.162 [name] => Владислав [text] => Какие параметры у электродвигателя? [answer] => Мощность 2,2 кВт, Ном ток 4,9А в режиме S1, Ном. Скорость 1400 об/мин, Cosf 0,8, КПД 82% [type] => product [date] => 2017-11-23 15:38:26 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => [photom] => [photob] => [photo2m] => [photo2b] => ) 1
Владислав 23.11.2017 в 15:38Какие параметры у электродвигателя?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Мощность 2,2 кВт, Ном ток 4,9А в режиме S1, Ном. Скорость 1400 об/мин, Cosf 0,8, КПД 82% -
stdClass Object ( [id] => 1022 [object_id] => 4867 [ip] => 81.177.58.162 [name] => Борис [text] => Можно ли приобрести четырех кулачковый патрон? [answer] => Четырехкулачковый патрон диаметром 200 мм уже идет в комплекте со станком [type] => product [date] => 2017-11-18 16:24:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => [photom] => [photob] => [photo2m] => [photo2b] => ) 1
Борис 18.11.2017 в 16:24Можно ли приобрести четырех кулачковый патрон?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Четырехкулачковый патрон диаметром 200 мм уже идет в комплекте со станком
