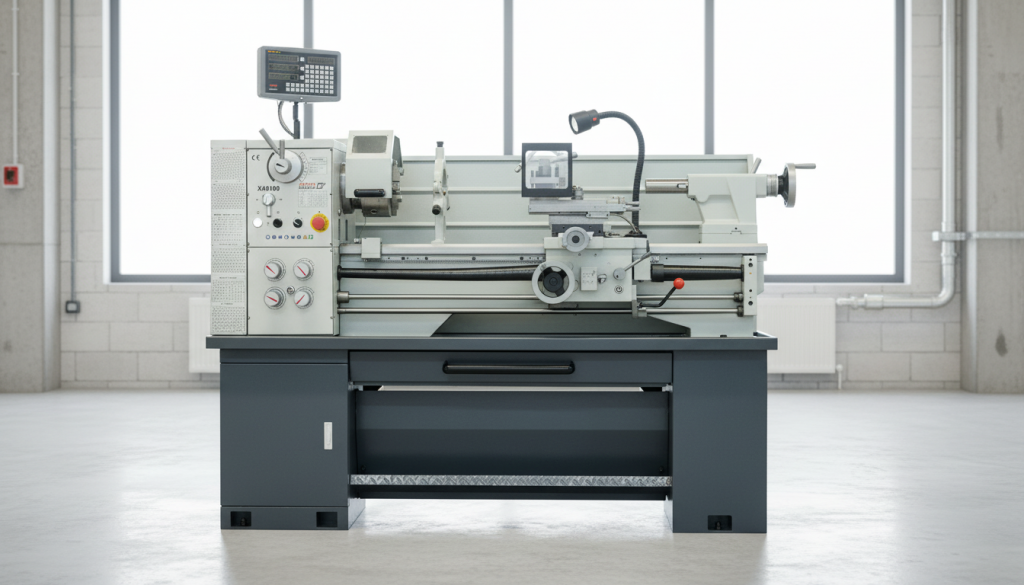

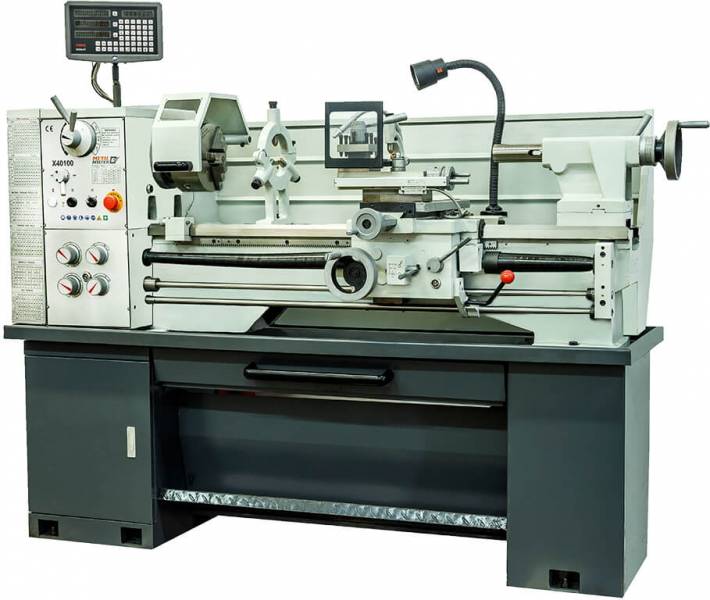

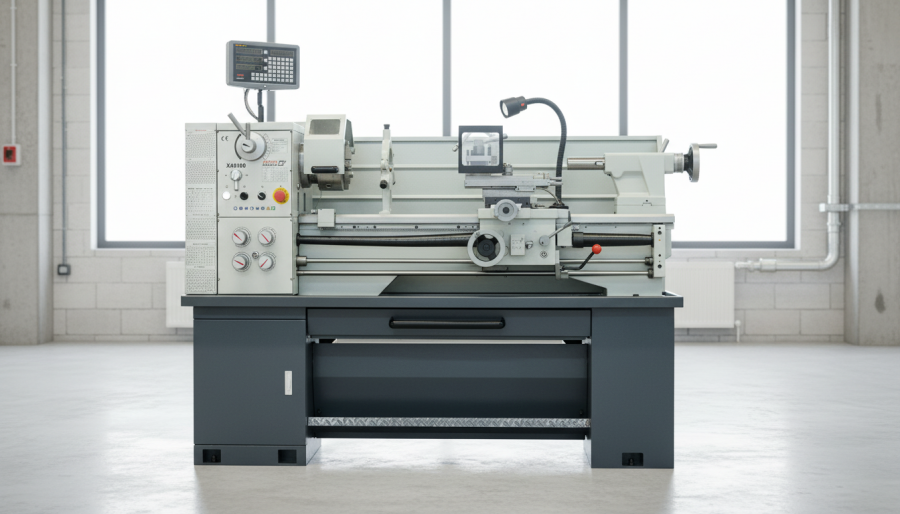

Токарно-винторезный станок Metal Master X40100 c УЦИ
Характеристики | X40100 |
---|---|
Макс. диаметр над станиной | Ø 400 мм |
Макс. диаметр над выемкой в станине | Ø 520 мм |
Макс. диаметр над поперечными салазками | Ø 250 мм |
Расстояние между центрами | 1015 мм |
Диаметр отверстия шпинделя | 52 мм |
Количество передач | 18 |
Диапазон скоростей шпинделя | 65-1810 об/мин |
Торец шпинделя | D1-5 |
Конус отверстия шпинделя | MT 6 |
Конус шпинделя задней бабки | MT 4 |
Макс. ход поперечных салазок | 230 мм |
Макс. ход верхней салазки | 120 мм |
Макс. ход шпинделя задней бабки | 110 мм |
Ширина станины | 218 мм |
Максимальная сечение резца | 20х20 мм |
Автоматическая продольная подача | 0,053-1,291 мм/об, 40 видов |
Автоматическая поперечная подача | 0,011-0,276 мм/об, 40 видов |
Диапазон нарезаемых метрических резьб | 0.4-7 мм/об, 32 вида |
Диапазон нарезаемых дюймовых резьб | 4-60 ниток/дюйм, 35 видов |
Диапазон нарезаемых модульных резьб | 0.4-3 M.P., 22 видов |
Диапазон нарезаемых питчевых резьб | 8-84 D.P., 28 видов |
Мощность двигателя | 2,2 кВт |
Напряжение питания | 380 В, 50 Гц |
Габаритные размеры (ДхШхВ) | 1940х820х1545 |
Вес нетто | 630 кг |
Описание станка Токарно-винторезный станок Metal Master X40100 c УЦИ
Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания.
Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.
Модель оснащена трехкулачковым патроном диаметром 200 мм и эргономичной защитой со смотровым окошком.
Внутренний диаметр шпинделя составляет 52 мм.
Все рукоятки оснащены четкими и удобными лимбами.
Вылет пиноли задней бабки – 110 мм.
Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям
Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками.
На ходовой винт смонтирован защитный кожух для защиты от стружки.
Все подвижные части станка оснащены тавотницами.
Для удобства нарезания резьбы станок оснащен 8-позиционным резьбоуказателем.
Metal Master X40100 оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы.
Четырехкулачковый патрон с независимым перемещением кулачков входит в базовый комплект поставки станка.
Станок «в базе» комплектуется подвижным и неподвижным люнетами.
В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4 и сменные шестерни для гитары.
Токарно-винторезный станок Metal Master - надёжная техника для Вашего производства!
Для выполнения токарной обработки металлических изделий в условиях серийного производства нужно надёжное, функциональное и износостойкое оборудование. Универсальный токарно-винторезный станок Metal Master X40100 c УЦИ позволяет комплексно и качественно решать задачи связанные с обточкой цилиндрических поверхностей, нарезанием резьбы, сверлением, зенкерованием и развёртыванием отверстий. Используя рассматриваемую технику, Вы легко сможете заниматься изготовлением сложных металлических деталей, составных частей различных конструкций. Оборудование отлично подходит для таких сфер производства, как машиностроение, приборостроение, авиастроение, строительство, а также других, где требуется качественное выполнение технологических операций.
Устройство цифровой индикации открывает большие функциональные возможности для токарной обработки. Благодаря его наличию Вы сможете добиться высокоточных показаний (отображения положения инструмента и значений измерений, а также контроль перемещения в соответствии с требуемыми значениями).
Отличная цена токарных станков Metal Master
- Мы предлагаем оборудование по привлекательной стоимости, без накруток за бренд;
- Вы всегда можете проконсультироваться у наших технических специалистов, которые обладают впечатляющими знаниями обо всех тонкостях устройства того или иного станка;
- Если тяжело определиться с выбором, то посетите наш демо-зал и посмотрите токарно-винторезный станок Metal Master X40100 c УЦИ в работе. Таким образом, Вы сможете оценить станок на соответствие реалиям Вашего производства, существенно снизить производственные риски и получить уверенность в правильности сделанного выбора.
Позвоните нашим менеджерам, уточните необходимую информацию и сделайте заказ!
В стандартную комплектацию станка входят:
- Цифровой индикатор УЦИ с оптическими линейками для трех осей;
- Система подачи СОЖ;
- Патрон трехкулачковый 200 мм;
- Патрон четырехкулачковый 200 мм;
- Люнет подвижный;
- Люнет неподвижный;
- 2 упорных центра МК №4;
- Переходник с МК 6 на МК 4;
- Сменные шестерни гитары;
- Обратные кулачки – 3 шт;
- Кожух патрона с выключателями;
- Защита ходового винта;
- Шпиндельный тормоз;
- Светильник;
- Защитный экран резцедержателя;
- Резьбоуказатель;
- Четырехпозиционный резцедержатель;
- Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Руководство пользователя
Спасибо! Ваша заявка отправлена.
-
Артём Баранов 11.07.2019 в 11:12Какой вылет у пиноли задней бабки?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Вылет пиноли задней бабки - 110 мм. -
Матвей 22.01.2018 в 18:18Тяжелый ли весь станок?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Масса станка - 630 кг. -
Владислав 28.11.2017 в 11:42Какие параметры у электродвигателя?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Мощность 2,2 кВт, Ном ток 4,9А в режиме S1, Ном. Скорость 1400 об/мин, Cosf 0,8, КПД 82% -
Борис 09.11.2017 в 17:41Можно ли приобрести четырех кулачковый патрон?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Четырехкулачковый патрон диаметром 200 мм уже идет в комплекте со станком
