Технические характеристики | M16 | M25 | M32 |
---|---|---|---|
Мощность двигателя | 220V, ~50Hz / 450 W | 220V, ~50Hz / 550 W | 380V, ~50Hz / 1100 W |
Максимальный диаметр сверления низкоуглеродистой стали, мм | 16 | 25 | 32 |
Скорость вращения шпинделя, об/мин | 660/960/1400/1850/2500 | 210/300/350/420/500 /540/970/1040/1170/1480/1580/2220 | 150/260/370/ 420/540/640/1250/1510/2020 |
Диаметр колоны, мм | 60 | 81 | 92 |
Расстояние от оси шпинделя до стойки, мм | 125 | 170 | 225 |
Ход пиноли, мм | 65 | 80 | 125 |
Максимальное расстояние от пиноли до стола, мм | 390 | 730 | 670 |
Посадочное место инструмента (конус Морзе) | MK2 | MK3 | MK4 |
Размер T-образного паза, мм | 14 | 14 | 14 |
Вертикальное перемещение стола,мм | 390 | 730 | 660 |
Размер рабочей зоны ДхШ, мм | 160x170 | 245x260 | 260x270 |
Габаритные размеры | M16 | M25 | M32 |
---|---|---|---|
Высота, мм | 820 | 1610 | 1730 |
Длина, мм | 510 | 700 | 790 |
Ширина, мм | 270 | 350 | 400 |
Массы нетто, кг | 38 | 78 | 138 |

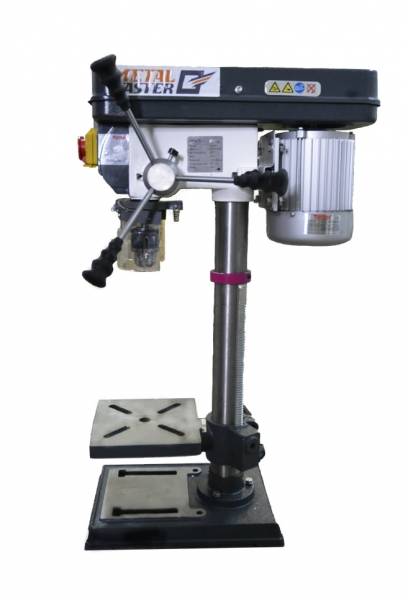

Описание станка Metal Master M 16
- Настольный сверлильный станок с максимальным диаметром сверления 16 мм.
- Станок используется для сверления глухих и сквозных конических и цилиндрических отверстий, для снятия фасок, зенковки, развертывания и рассверливания.
Станок имеет сверлильную головку с кнопкой «ПУСК», совмещенной с аварийным «СТОПом», толстостенную колонну большого диаметра, стол с «Т» пазами для установки тисков или иной оснастки. Колонна смонтирована на литое основание так же имеющее «Т» пазы. Стол оборудован механизмом подъема с удобной рукояткой и стопором.
Передача вращения от двигателя обеспечивается шкивами из алюминия и приводным зубчатым ремнем. Скорость вращения меняется путем перестановки приводного ремня. Ослабление для изменения скорости вращения и натяжение ремня осуществляется «в одно движение» рукояткой со стопором, расположенной у колонны.
Заготовка закрепляется на литом столе с «Т» пазами для крепления. Стол перемещается вдоль колонны благодаря зубчатому механизму со стопором. Стол так же имеет возможность поворачиваться относительно оси на угол до ±90° для обработки отверстий под углом. Контроль угла осуществляется по шкале угломера.
Станок MetalMaster M16 оснащен поворотным раздвижным защитным экраном, обеспечивающим безопасность и хороший обзор рабочей зоны.
Стандартная комплектация
- Сверлильная головка
- Колонна с фланцем
- Стол с «Т» пазами
- Основание
- Сверлильный патрон
- Откидной экран сверлильного патрона
- 3 ручки привода пиноли
- Зубчатый ремень
- Монтажный комплект
- Руководство по эксплуатации
