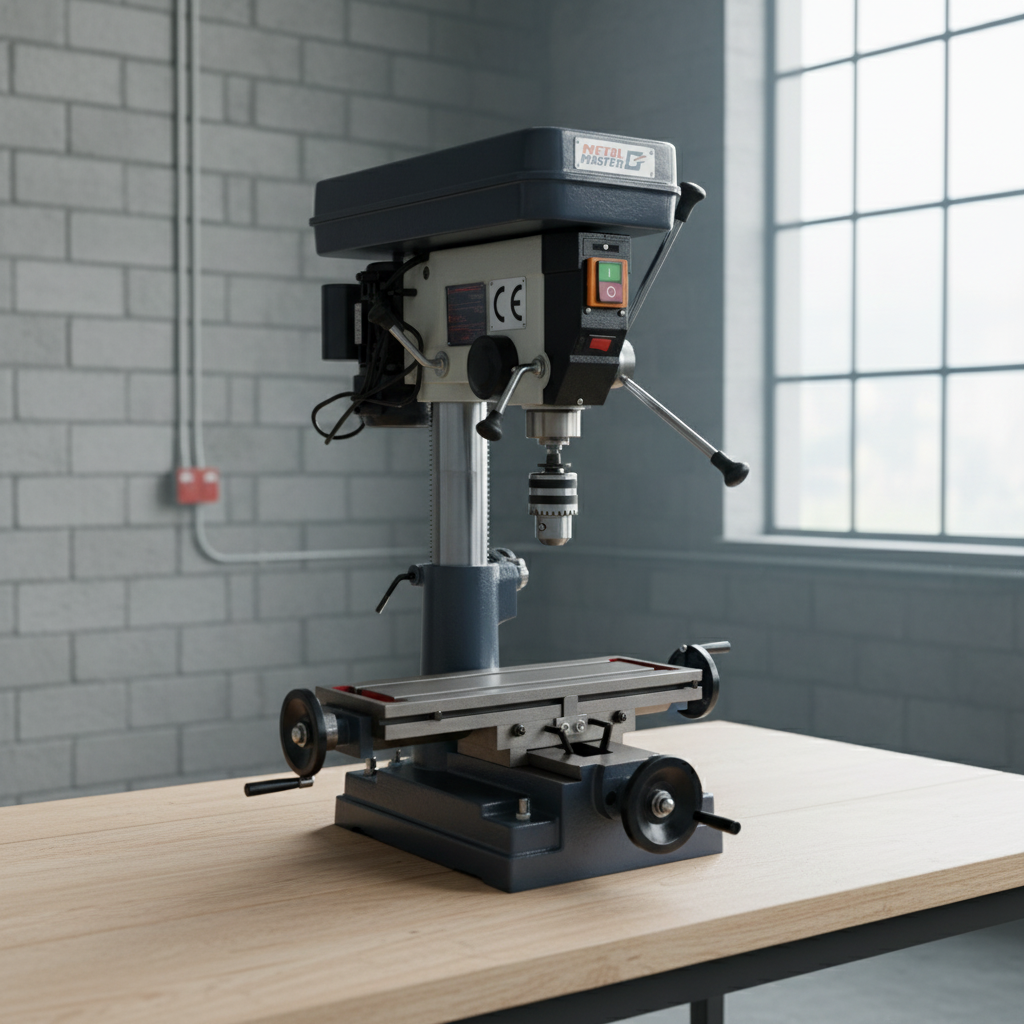

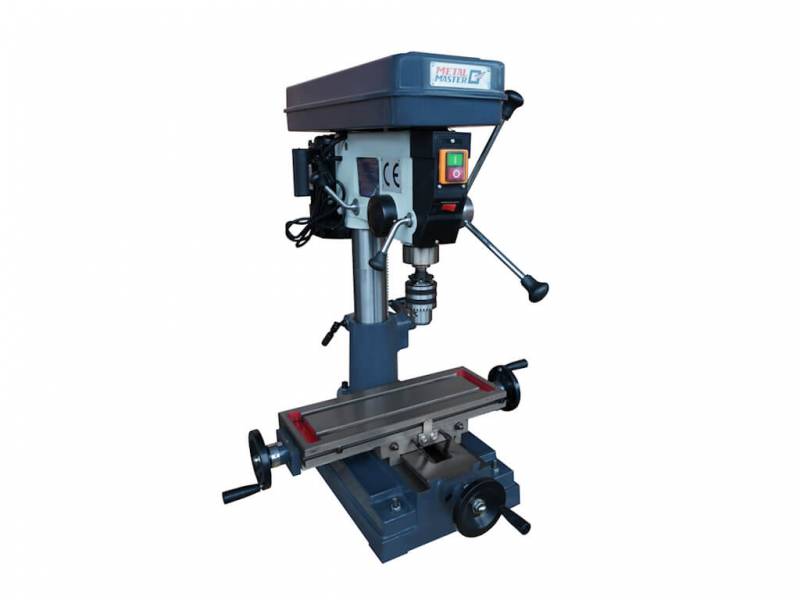

Станок сверлильный с координатным столом Metal Master M16 KC
Модель | M16 KC |
---|---|
Максимальный диаметр сверления, мм | 16 |
Максимальный диаметр торцевой фрезы, мм | 40 |
Максимальный диаметр концевой фрезы, мм | 10 |
Конус шпинделя | MT2 |
Расстояние от оси шпинделя до колонны, мм | 182 |
Макс. расстояние от торца шпинделя до стола, мм | 360 |
Количество скоростей шпинделя | 12 |
Диапазон скоростей шпинделя об/мин | 300-2870 |
Ход пиноли, мм | 80 |
Размер стола, мм | 420×152 |
Ход стола, мм | 230×120 |
Размер Т-паза, мм | 12 |
Диаметр колонны, мм | 70 |
Мощность двигателя, кВт | 0,55 |
Напряжение, В | 220 50 Гц |
Габариты упаковки, мм | 680×580×770 |
Габариты станка, мм | 675×700×895 |
Масса станка (нетто/брутто), кг | 75/100 |
Описание станка Metal Master M16 KC
Станок Metal Master M16 KC – предназначен для выполнения операций сверления, рассверливания, зенкования, зенкерования и развертывания. Данный станок имеет крестовый стол с возможностью перемещения по двум осям (X/Y), который позволяет повысить точность обработки заготовки за одну установку, а также выполнять простейшие фрезерные операции.
Особенности:
- Широкий диапазон частот вращения шпинделя от 300 до 2870 об/мин;
- Ременная передача;
- Координатный (X/Y) стол с Т-пазами;
- Регулировка сверлильной головы по высоте;
- Точное перемещение пиноли шпинделя;
- Надежное и прочное чугунное основание;
- Мощный и надежный двигатель мощностью 0,55 кВт.
Станок имеет внушительную массу, которая увеличивает жесткость станка и позволяет максимально гасить вибрации.

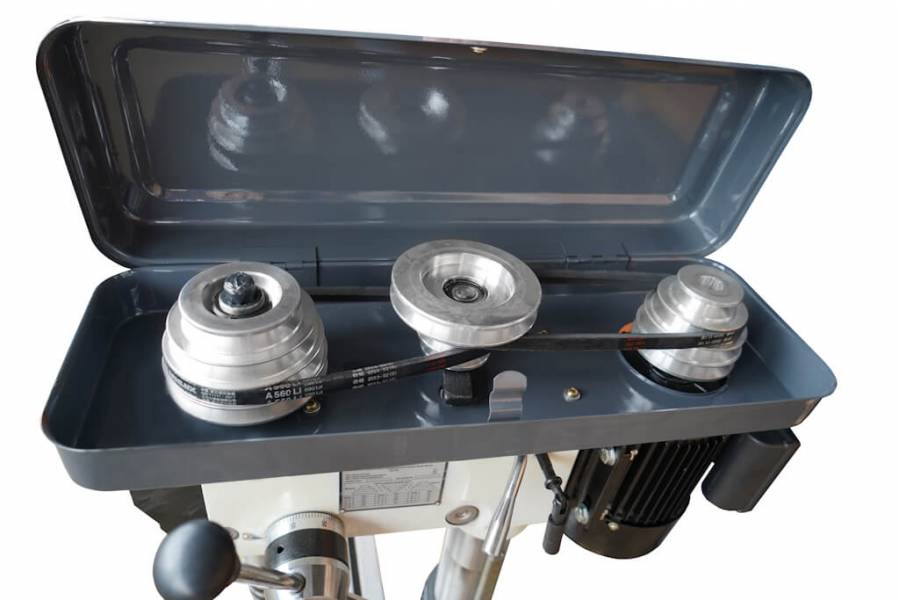

Скорость вращения шпинделя регулируется с помощью перекидывания ремней в блоке ременных шкивов. Схема положения ремней с диапазоном оборотов расположена с правой стороны станка. Широкий диапазон оборотов шпинделя от 300 до 2870 об/мин обеспечивает качественное сверление материалов.

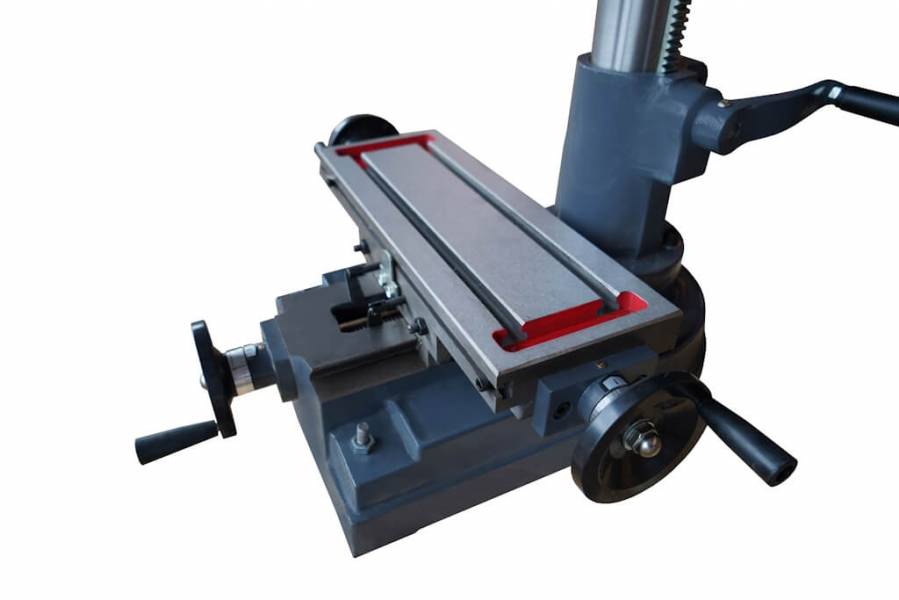

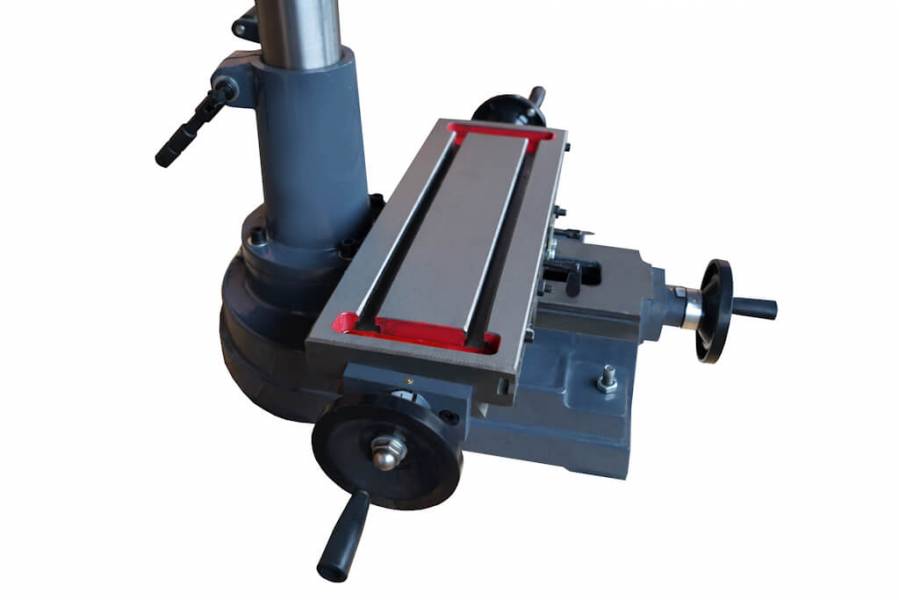

Для удобства позиционирования заготовки станок Metal Master M25 KC оснащен координатным столом размером 420×152 мм, ход стола составляет 230×120 мм.
Также, на столе есть два Т-образных паза размером (12×2×82), с помощью которых вы можете установить дополнительную оснастку для крепления заготовок.

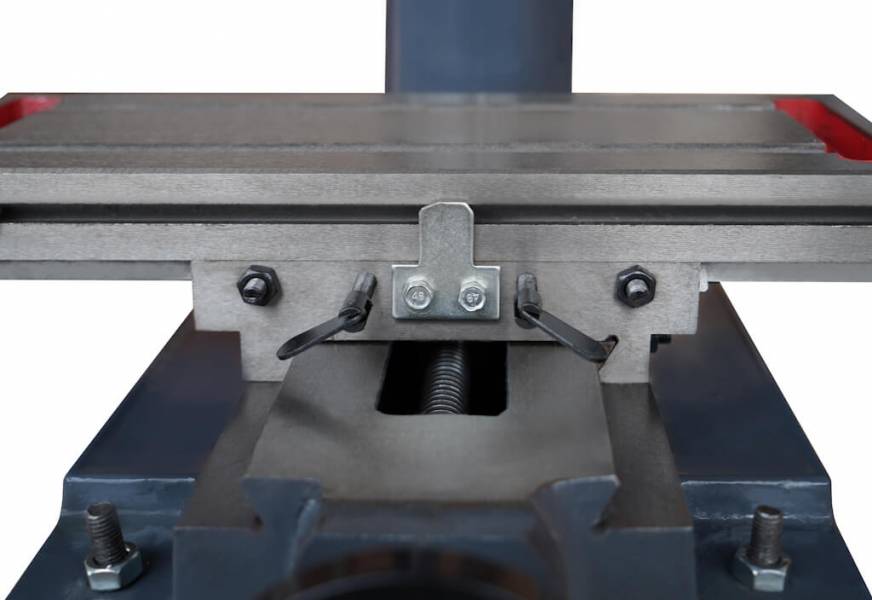

Перемещение стола по осям X\Y можно зафиксировать с помощью специальных винтов.

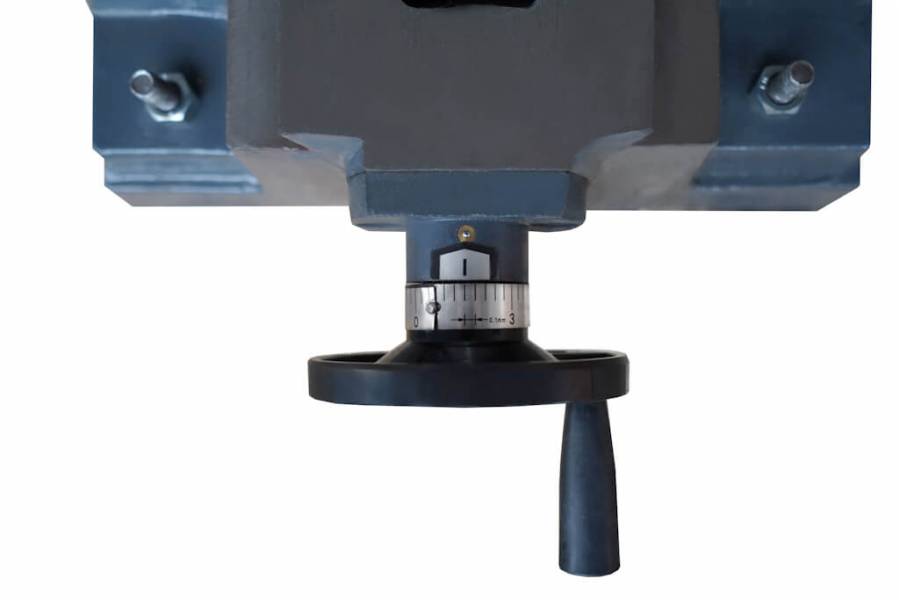

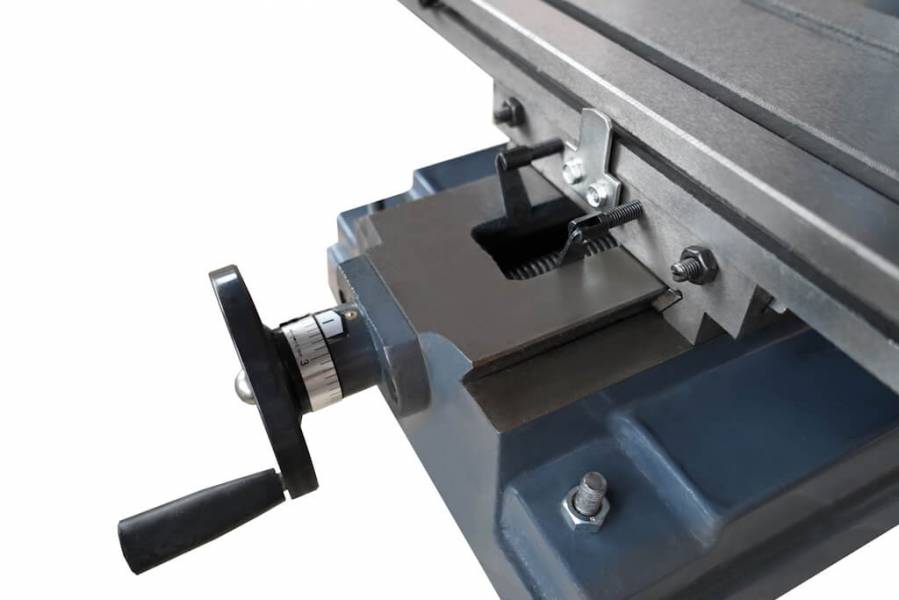

Цена деления лимба по оси X/Y составляет 0,1 мм.

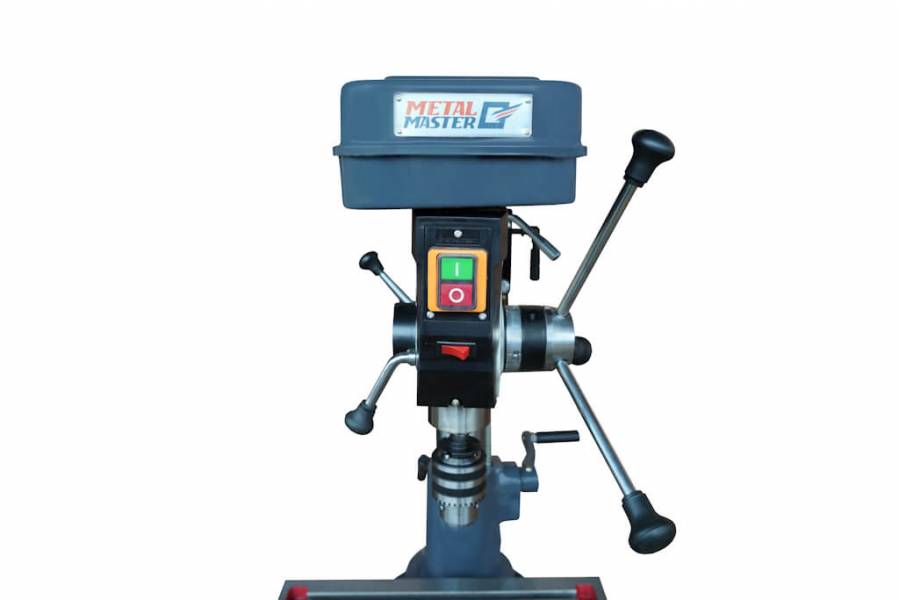

С передней стороны сверлильной головы расположены кнопки включения и выключения станка.

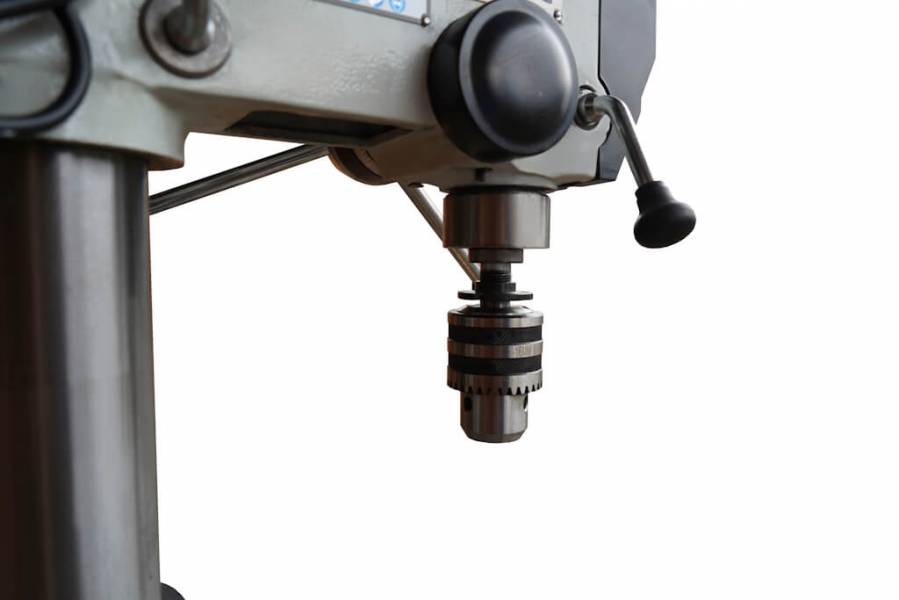

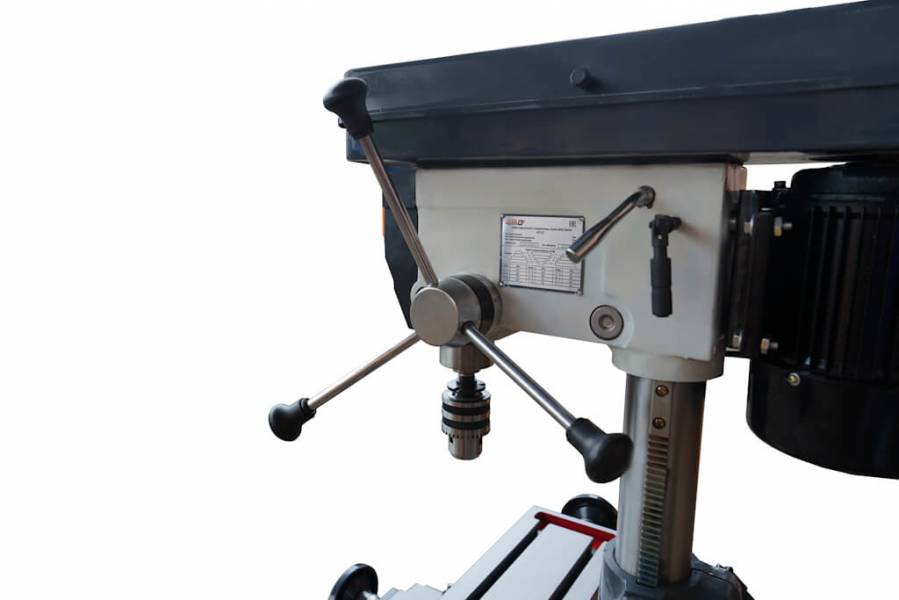

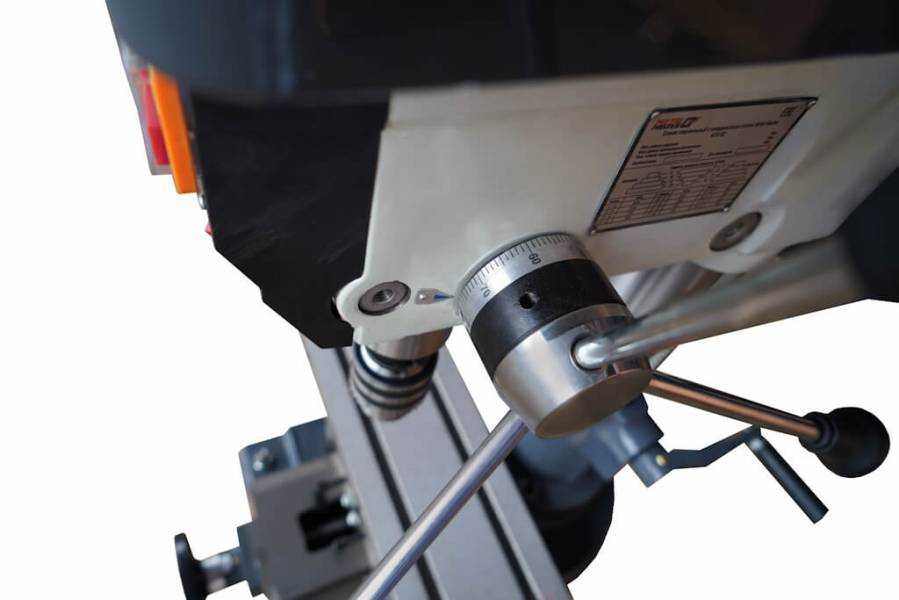

С правой стороны сверлильной головы расположена трехлучевая рукоятка опускания пиноли с нониусом.

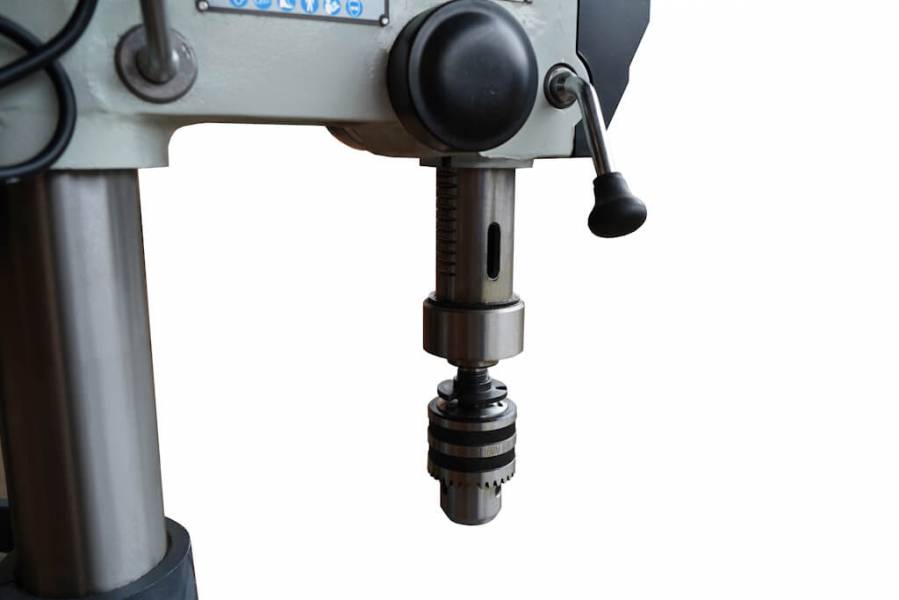

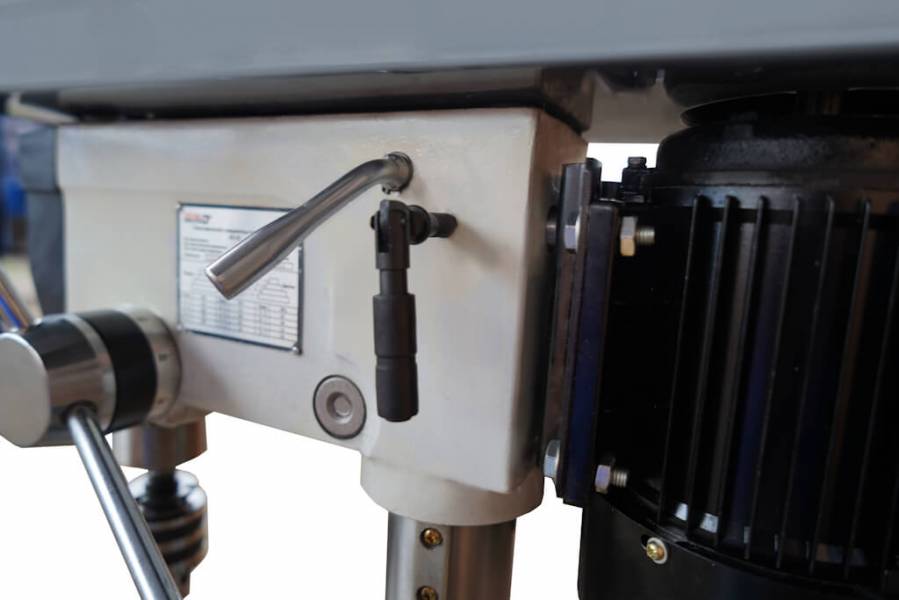

Ход пиноли станка составляет 80 мм. Конус пиноли МТ2. Вылет пиноли можно зафиксировать в нужном положении при помощи рукоятки, которая расположена с левой стороны станка.

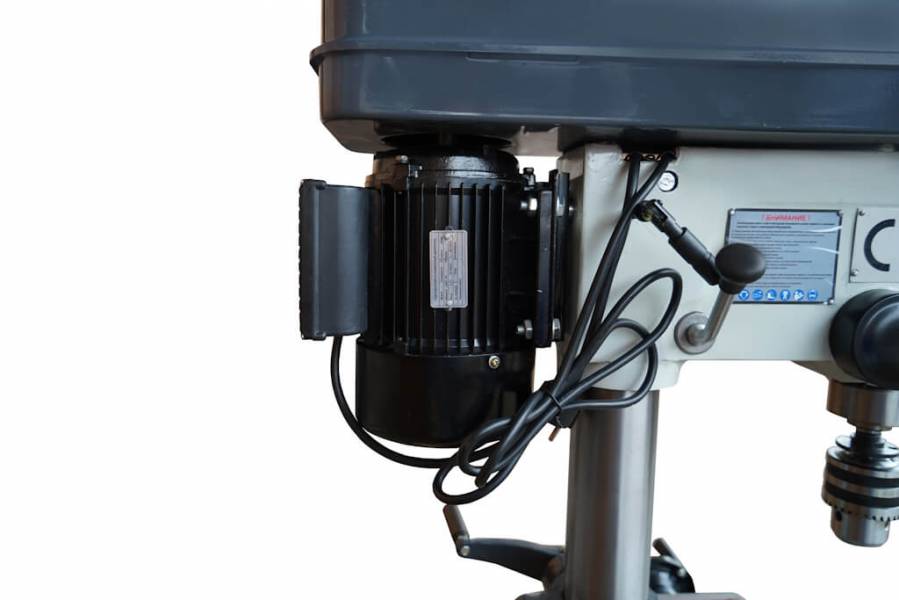

Станок оснащен надежным двигателем мощностью 0,55 кВт. Станок работает от сети 220 В.

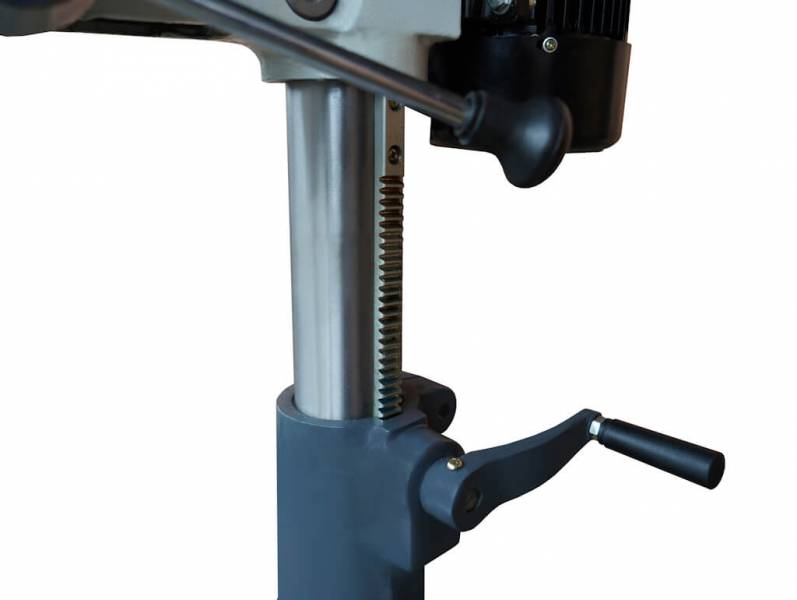

Высота сверлильной головы устанавливается с помощью вращения рукоятки, перемещение осуществляется по зубчатой рейке.

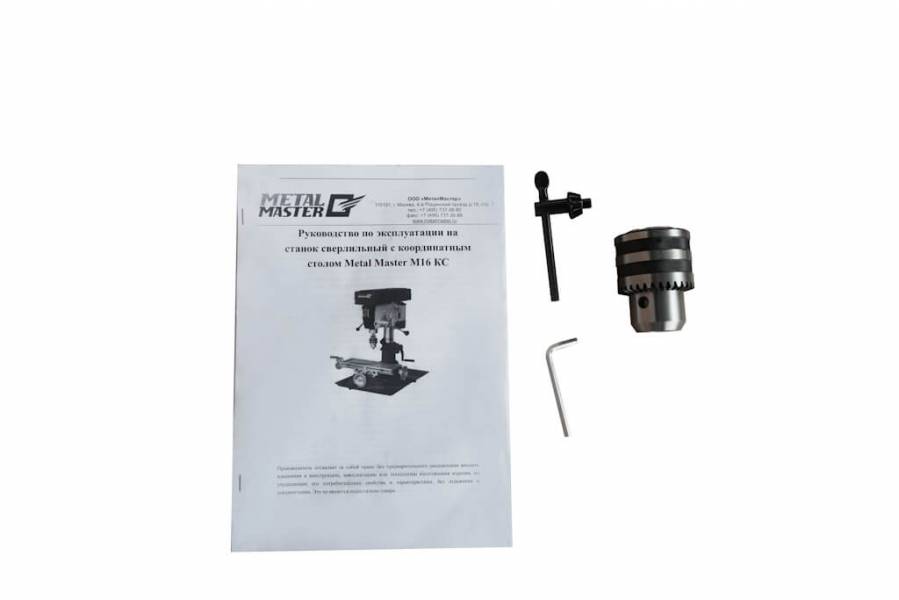

В стандартную комплектацию входят: сверлильный патрон, ключ патрона, шестигранный ключ, инструкция на русском языке.
Стандартная комплектация:
- Станок в сборе;
- Инструкция по эксплуатации на русском языке.
