- Metal Master M25 KC
Модель | M25 KC |
---|---|
Максимальный диаметр сверления, мм | 25 |
Максимальный диаметр торцевой фрезы, мм | 63 |
Максимальный диаметр концевой фрезы, мм | 13 |
Конус шпинделя | MT3 |
Расстояние от оси шпинделя до колонны, мм | 240 |
Макс. расстояние от торца шпинделя до стола, мм | 510 |
Количество скоростей шпинделя | 5 |
Диапазон скоростей шпинделя об/мин | 290-2150 |
Ход пиноли, мм | 110 |
Размер стола, мм | 555x195 |
Ход стола, мм | 240х140 |
Размер Т-паза, мм | 14 |
Мощность двигателя, кВт | 0,75 |
Напряжение, В | 220, 50 Гц |
Размеры в упаковке, мм | 870x670x1020 |
Размеры станка, мм | 677х872х1130 |
Вес нетто/брутто, кг | 160/190 |
Описание станка Metal Master M25 KC

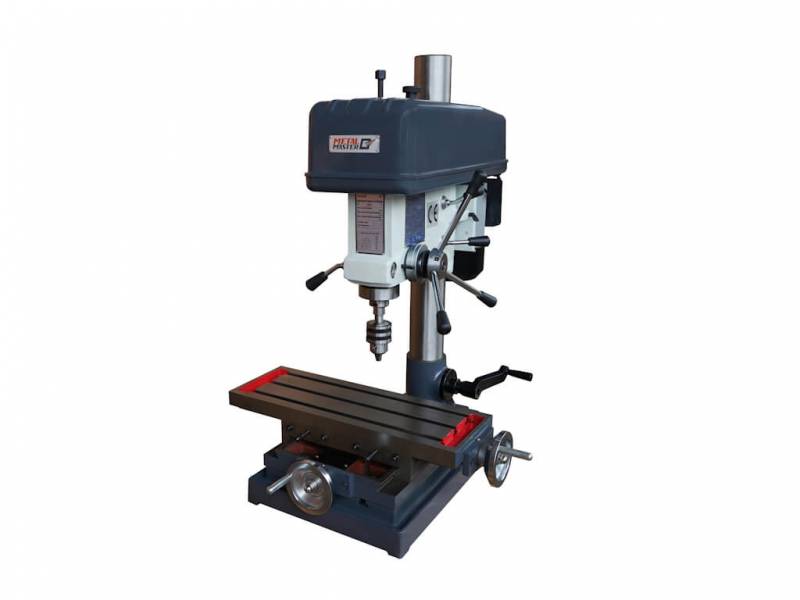

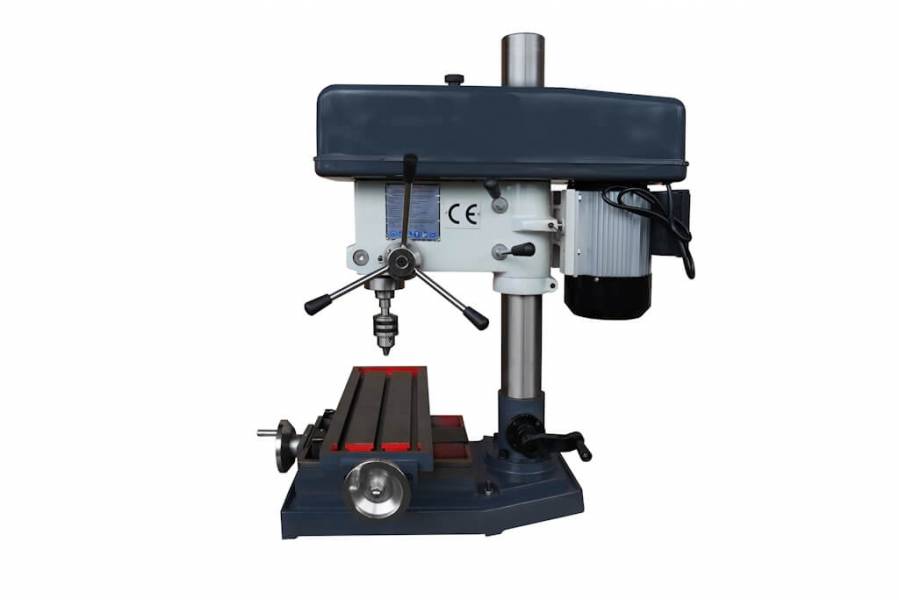

Станок Metal Master M25 KC – предназначен для выполнения операций сверления, рассверливания, зенкования, зенкерования и развертывания. Данный станок имеет крестовый стол с возможностью перемещения по двум осям (X /Y), который позволяет повысить точность обработки заготовки за одну установку, а также выполнять простейшие фрезерные операции.
Особенности:
- Широкий диапазон частот вращения шпинделя от 290 до 2150 об/мин.
- Ременная передача.
- Координатный (X\Y) стол с Т-пазами.
- Регулировка сверлильной головы по высоте.
- Точное перемещение пиноли шпинделя;
- Надежное и прочное чугунное основание;
- Мощный и надежный двигатель мощностью 0,75 кВт.
Станок имеет внушительную массу, которая увеличивает жесткость станка и позволяет максимально гасить вибрации.

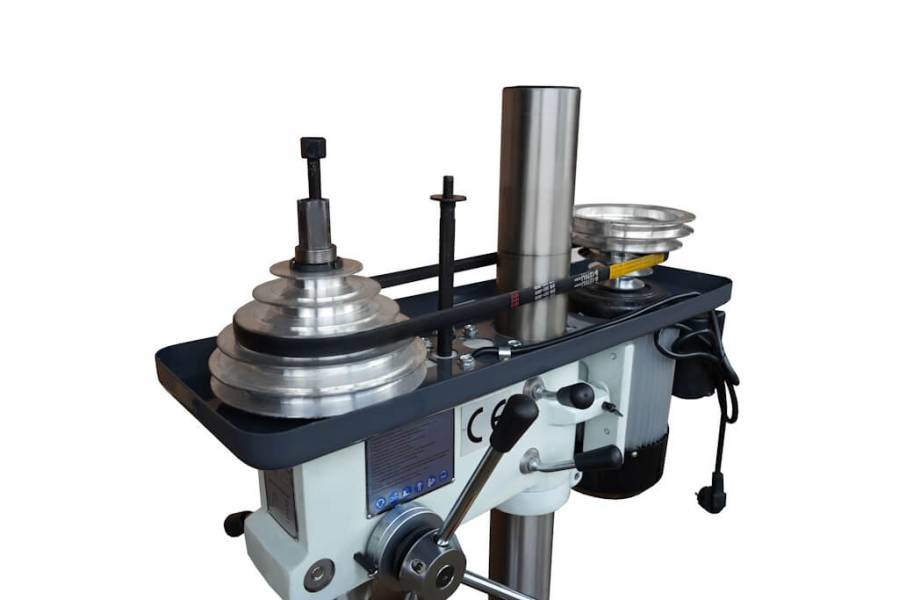

Скорость вращения шпинделя регулируется с помощью перекидывания ремней в блоке ременных шкивов. Схема положения ремней с диапазоном оборотов расположена с передней стороны станка. Широкий диапазон оборотов шпинделя от 290 до 2150 об/мин. обеспечивает качественное сверление материалов

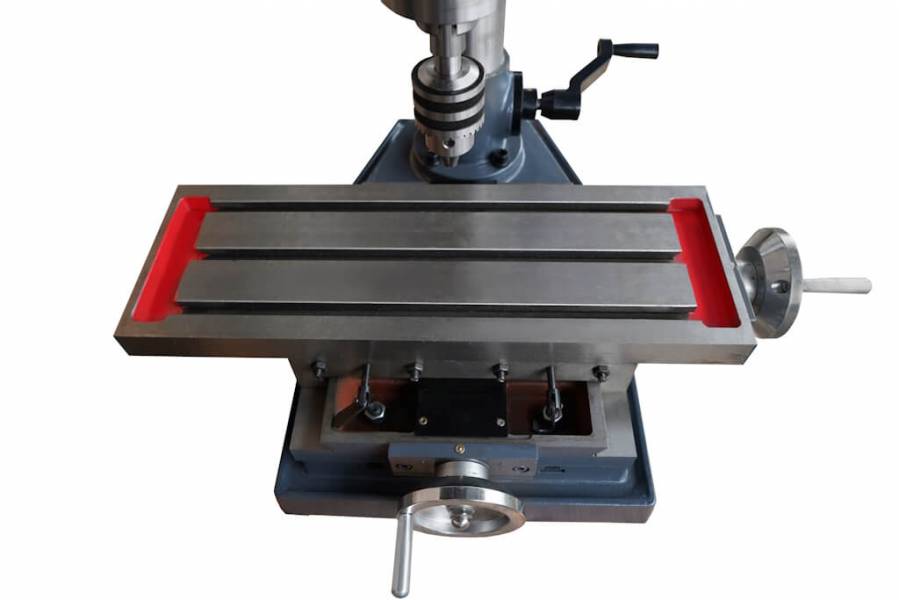

Для удобства позиционирования заготовки станок Metal Master M25 KC оснащен координатным столом размером 555x195 мм, ход стола составляет 240х140 мм.

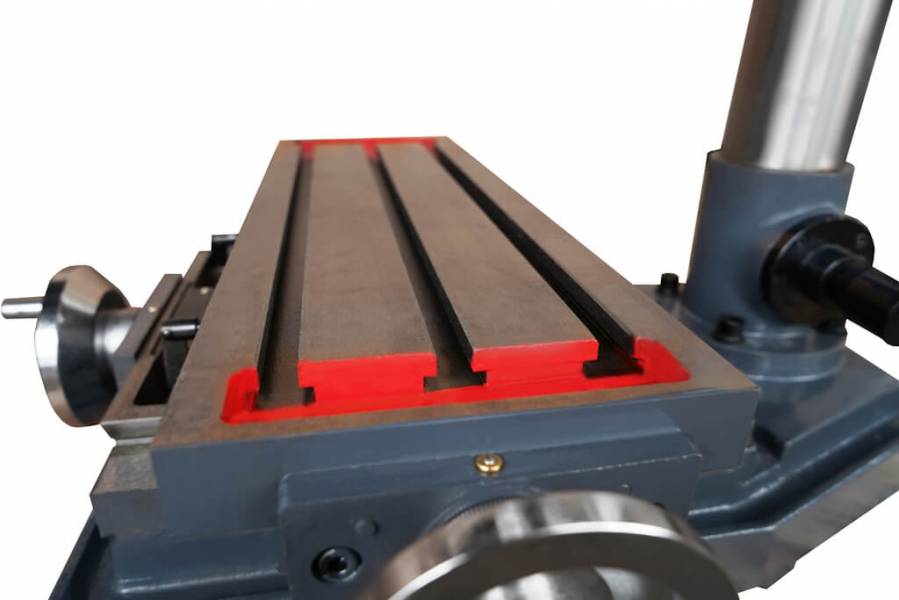

Также, на столе есть три Т-образных паза размером (14х3х63), с помощью которых вы можете установить дополнительную оснастку для крепления заготовок.

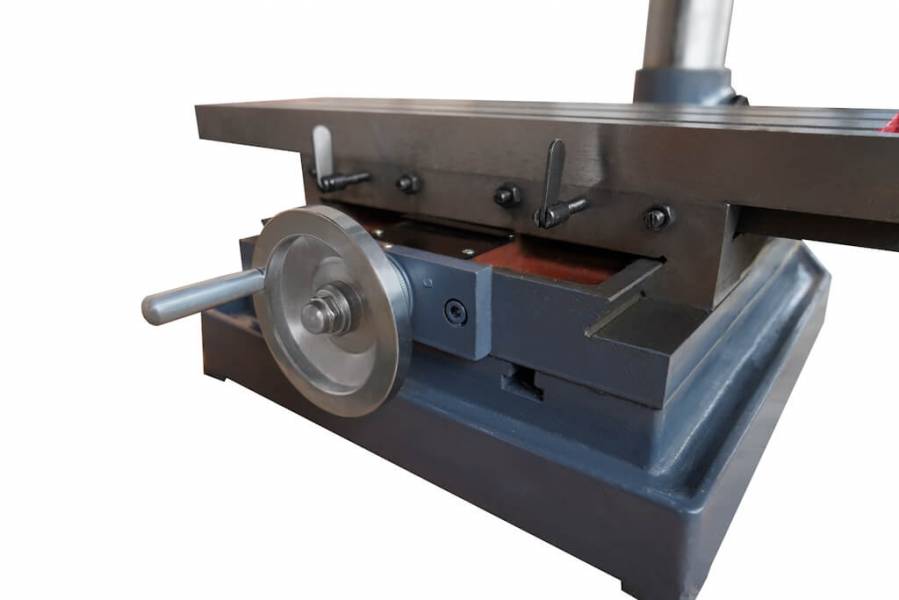

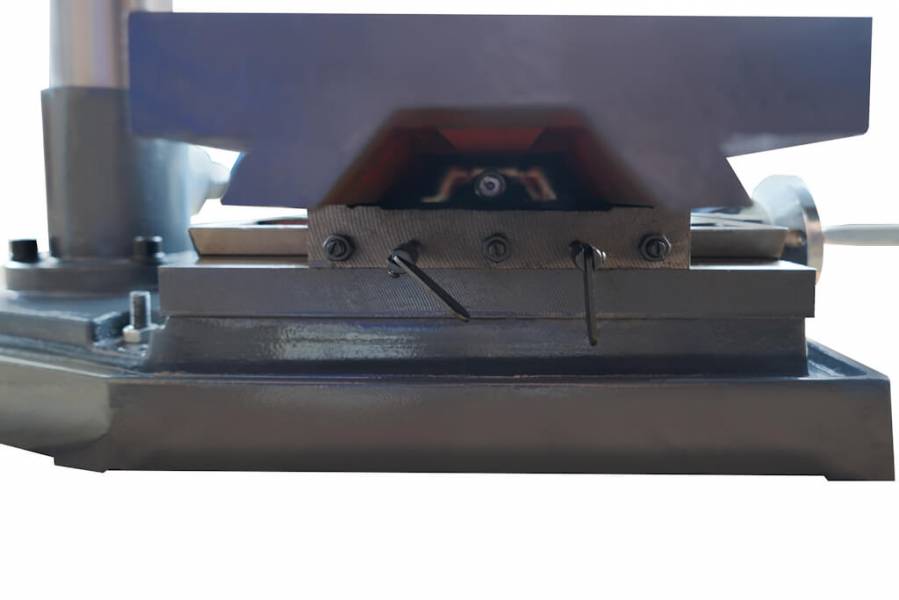

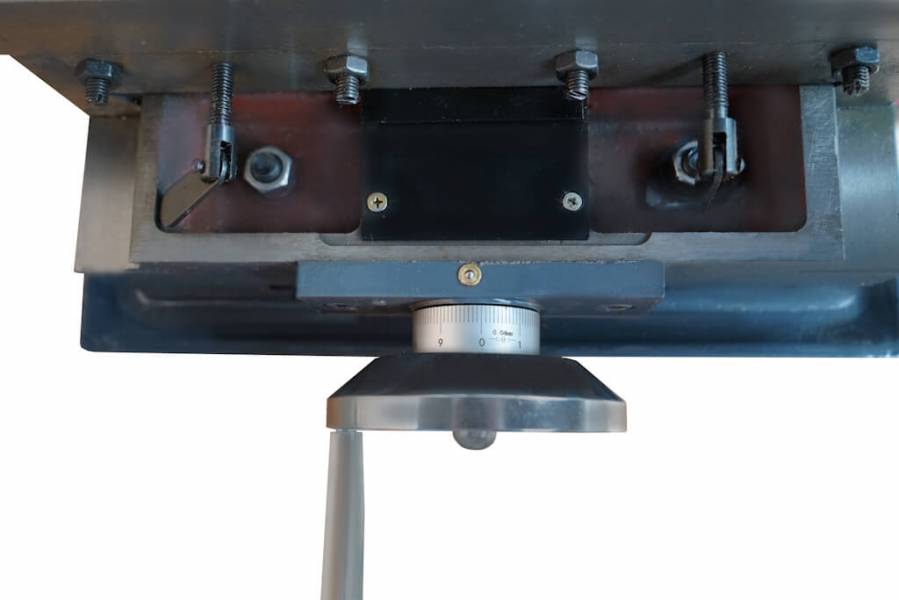

Перемещение стола по осям X\Y можно зафиксировать с помощью специальных винтов.

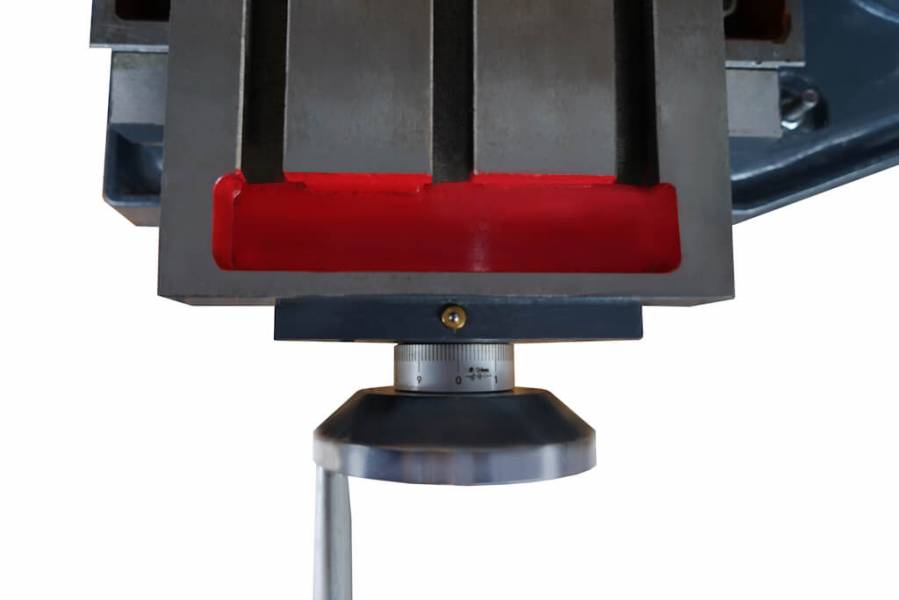

Цена деления лимба по оси X\Y составляет 0,04 мм.

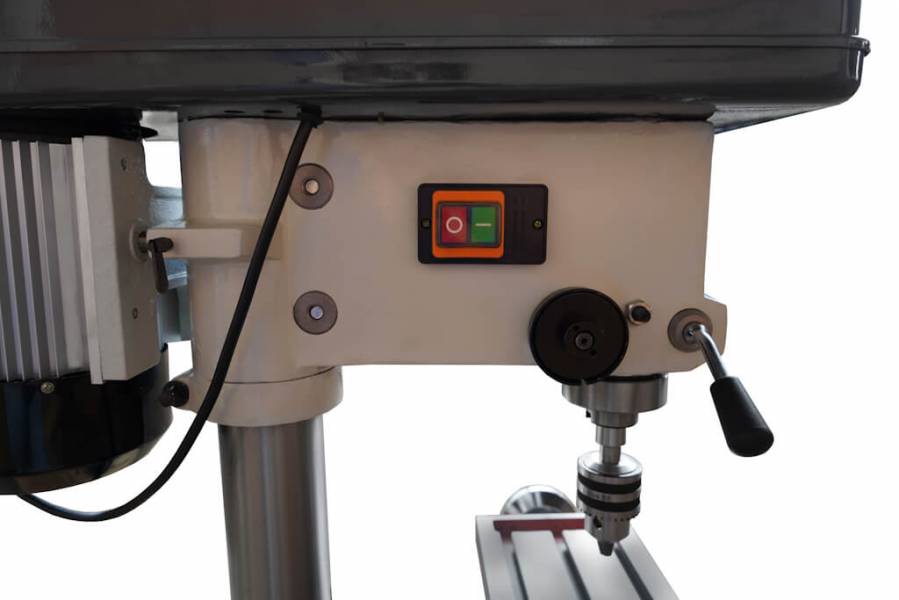

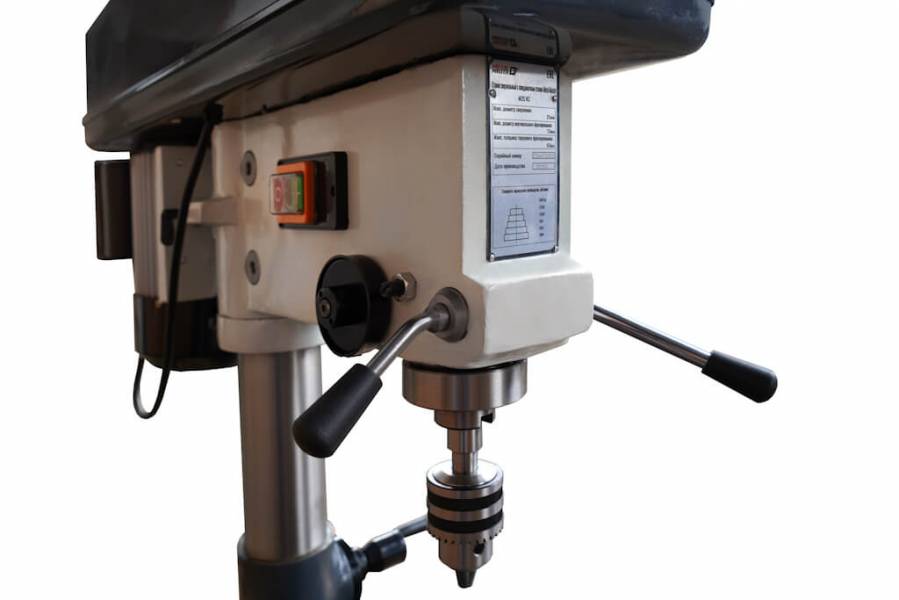

С левой стороны сверлильной головы расположены кнопки включения и выключения станка.

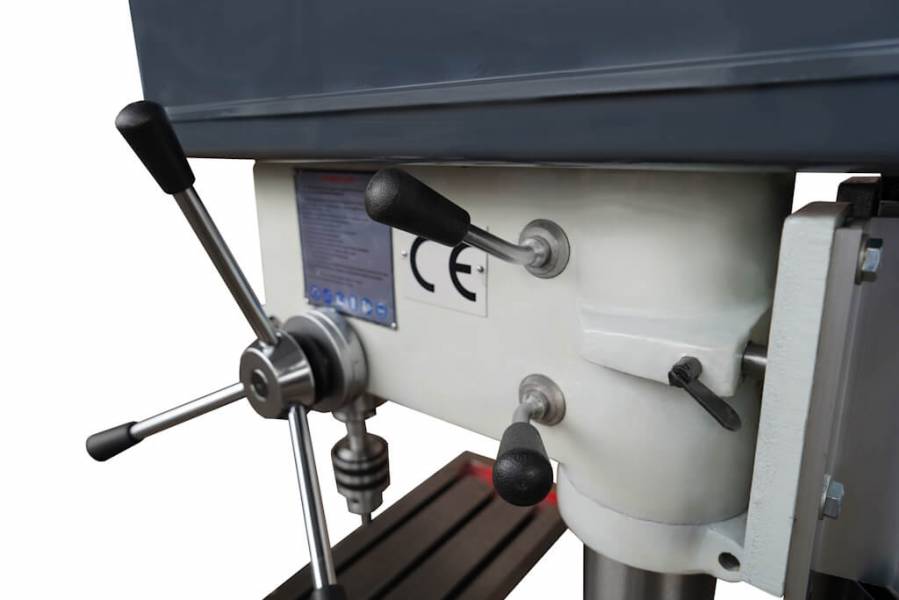

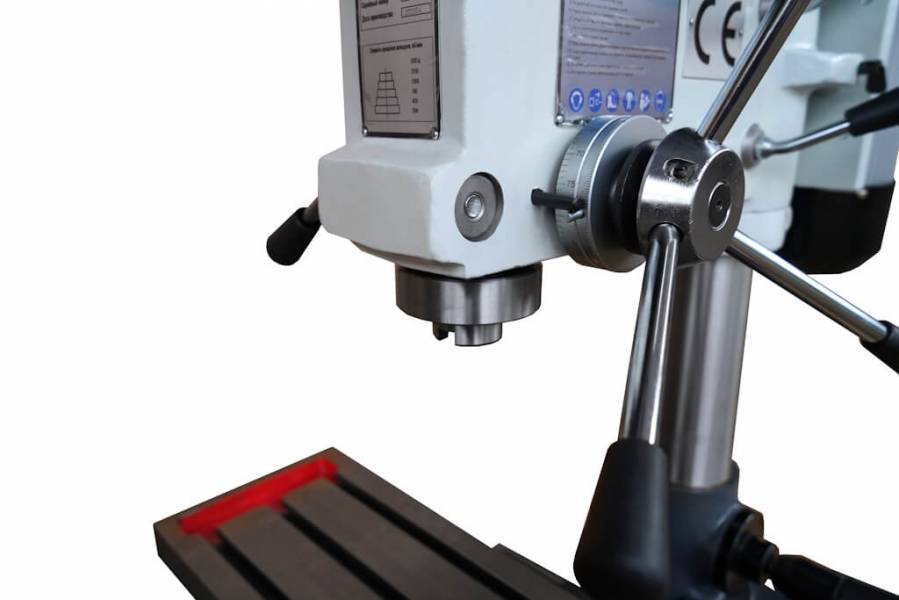

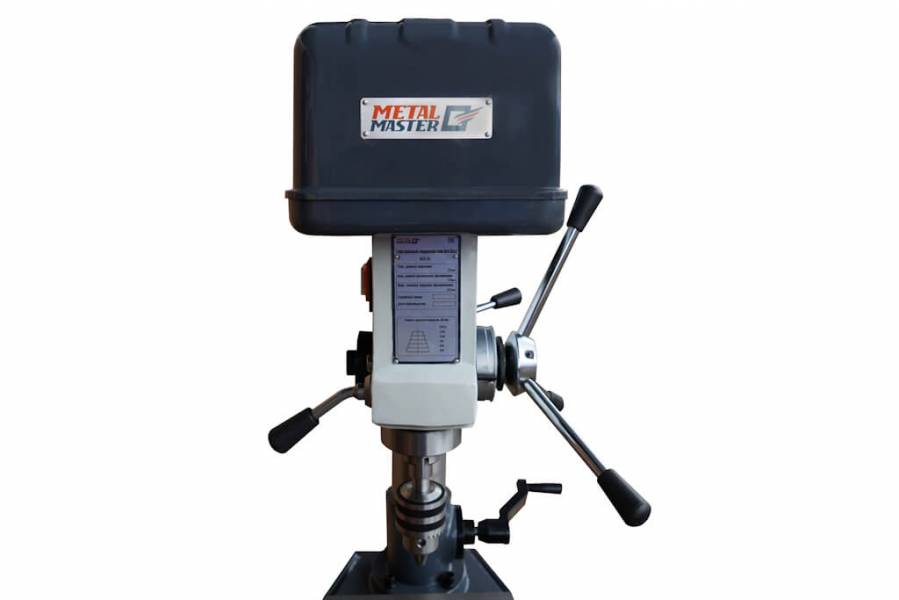

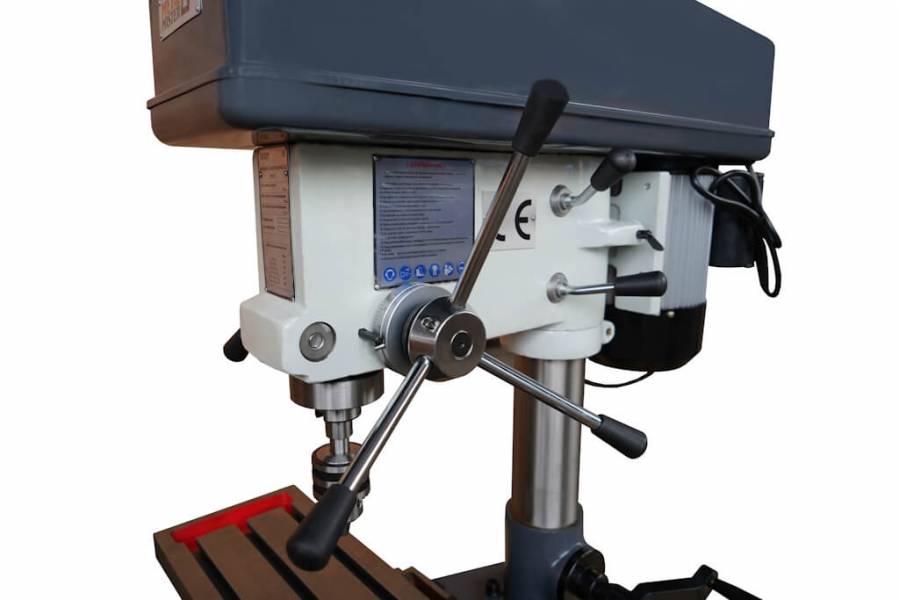

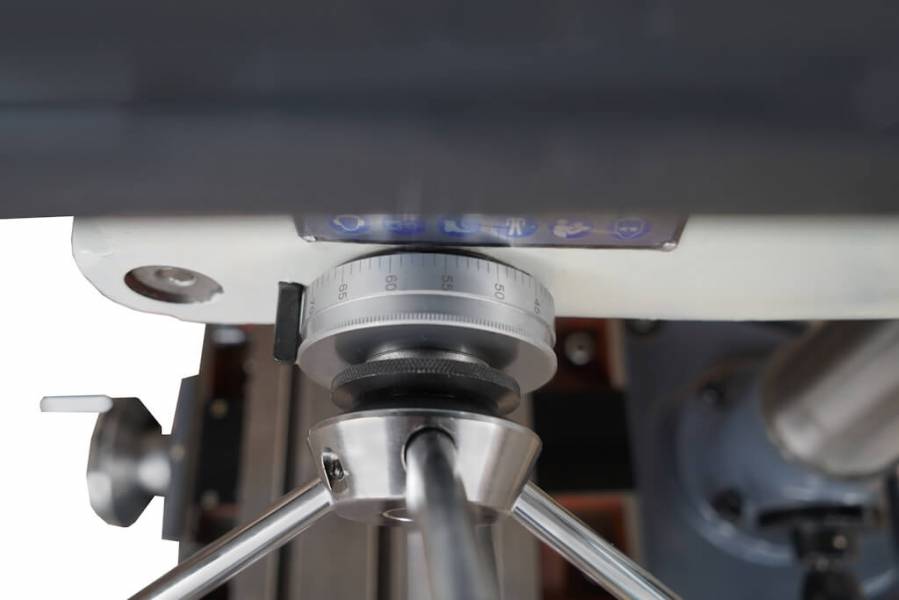

С правой стороны сверлильной головы расположена трехлучевая рукоятка опускания пиноли с нониусом.

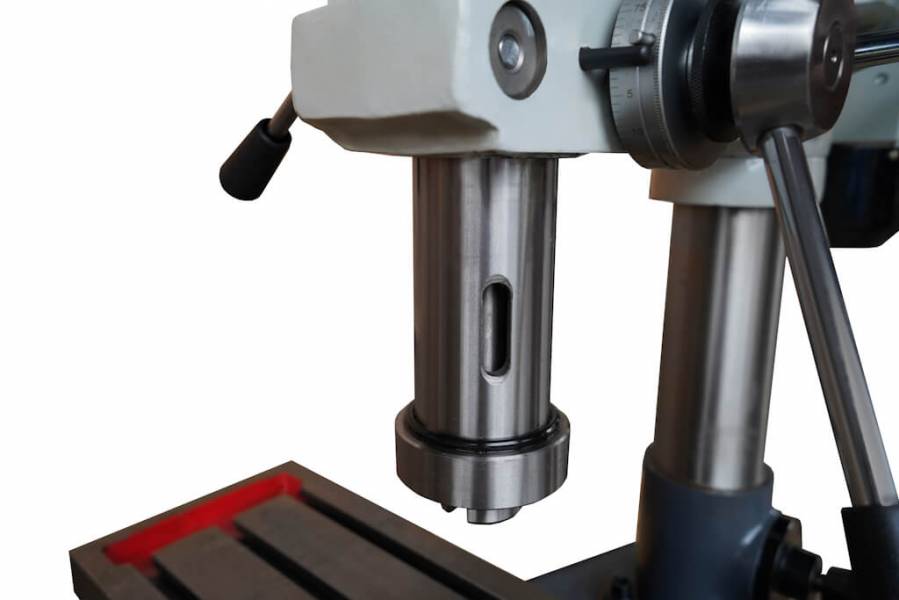

Ход пиноли станка составляет 110 мм. Конус пиноли МТ3. Вылет пиноли можно зафиксировать в нужном положении при помощи рукоятки, которая расположена с левой стороны станка.

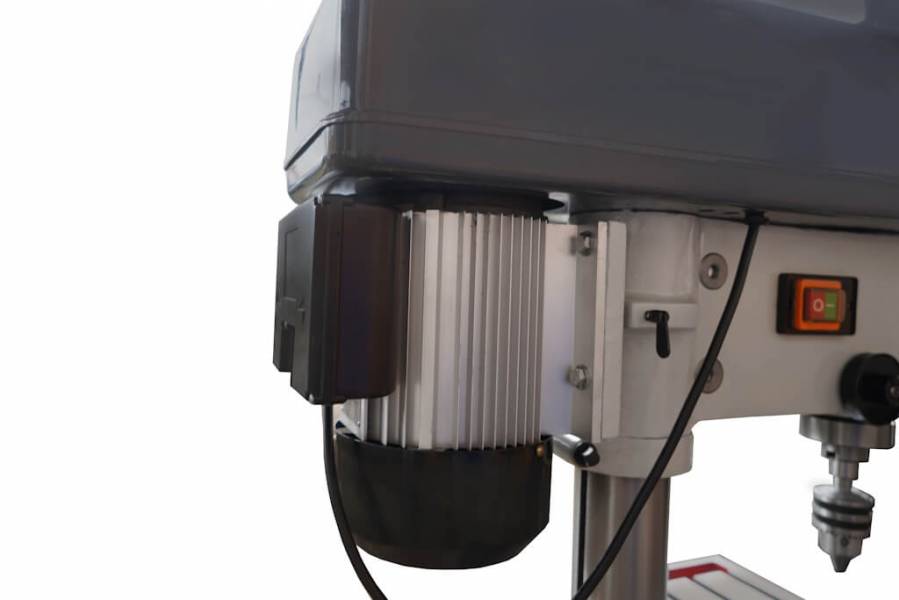

Станок оснащен надежным двигателем мощностью 0,75 кВт. Станок работает от сети 220В.
Высота сверлильной головы устанавливается с помощью вращения рукоятки, перемещение осуществляется по ходовому винту.

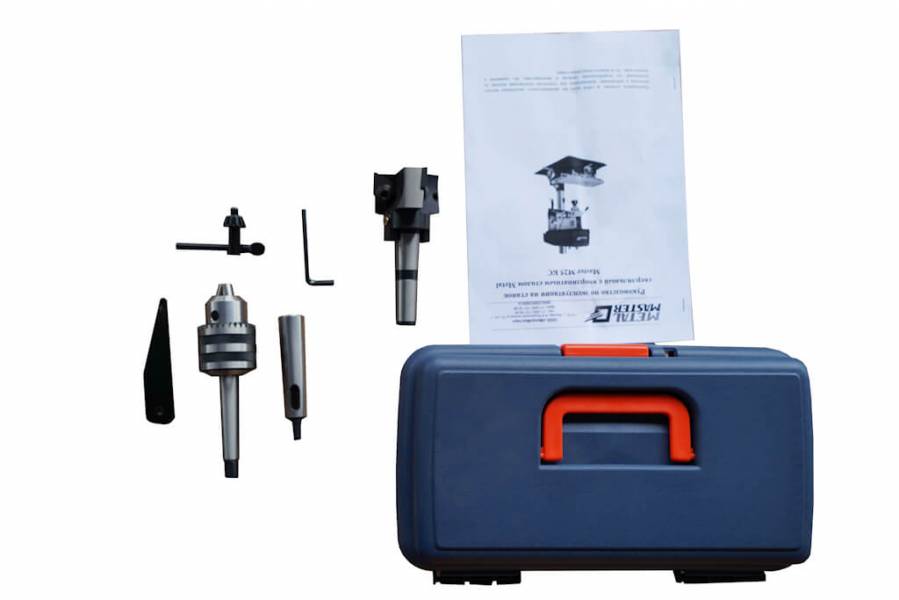

В стандартную комплектацию входят: инструментальный ящик, сверлильный патрон, торцевая фреза, инструкция на русском языке.
Стандартная комплектация:
- Станок в сборе.
- Сверлильный патрон.
- Торцевая фреза.
- Выколотка.
- Инструкция по эксплуатации на русском языке.
